Контроллеры HC900

Назначение

Контроллеры НС900 (далее - контроллеры) предназначены для измерения и преобразования аналоговых сигналов датчиков, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов.

Контроллеры могут применяться для автоматизации технологических процессов в различных областях хозяйственной деятельности.

Описание

Контроллеры НС900 представляют собой модульную конструкцию, состоящую в общем случае из процессорных модулей, модулей связи, модулей входа/выхода аналоговых и дискретных сигналов, устройств управления.

Смонтированный в стойке контроллер НС900 поставляется в трёх вариантах размеров стойки: с 4-я, 8-ю или 12-ю слотами входов / выходов в каждом.

Центральный процессор С50 имеет возможность подключения до 4-х дополнительных удалённых стоек к одному контроллеру, содержащему свой блок входов / выходов, и поддерживает в совокупности 512 точек входов / выходов, включая до 256 точек аналогового входа и 64 точки аналогового выхода для одного контроллера.

Центральный процессор СЗО поддерживает один блок с 4-я, 8-ю или 12-ю слотами входов / выходов и может обеспечить использование до 96 аналоговых входов или 192 точек входов / выходов в совокупности.

Стандартный коммуникационный порт Ethernet реализует на центральных процессорах С50 и СЗО открытое соединение с персональным компьютером или другими супервизорными интерфейсами и поддерживает равноправный обмен данными с другими контроллерами.

Для обеспечения функций измерения и управления имеются следующие модули входов / выходов:

- 8-канальные модули универсальных аналоговых входов 900А01-хххх;

- 16-канальный модуль аналоговых входов высокого уровня 900А16-хл^?^5^\

- 4-канальный модуль изолированных аналоговых выходов 900В01-хххх;

- 8-канальный модуль аналоговых выходов 900В08-хххх;

- 16- канальный модуль аналоговых выходов 900В16-хххх;

- 16-канальные модули дискретных входов: тип «замыкание контакта», «напряжение постоянного тока» и «напряжение переменного тока»;

- 32-канальный модуль дискретных входов напряжения постоянного тока;

- 8-канальные модули дискретных выходов и 16-канальные модули дискретного выхода постоянного тока;

- 32-канальный модуль дискретных выходов напряжения постоянного тока;

- 8-канальный модуль выходов реле: 4 реле с перекидными контактами и 4 - с нормально разомкнутыми;

- 4-канальный модуль входов / выходов "Импульсы / Частота / Положение".

В дополнение к модулям ввода / вывода имеются следующие модули:

- модуль сканера, однопортовый;

- модуль сканера 2, двухпортовый;

- универсальный источник питания переменного тока, 60 Вт;

- универсальный источник питания переменного тока, 28 Вт;

- источник питания 24 В постоянного тока, 60 Вт;

- модуль переключения резерва;

- модуль состояния питания.

На некотором удалении от контроллера с использованием отдельного соединения с сетью Ethernet 10Base-T и двух концентраторов Ethernet можно смонтировать до 4-х блоков входов / выходов. Причём, максимальное обеспечиваемое расстояние между контроллером и наиболее удалённым блоком входов / выходов составляет до 300 метров.

Для упрощения технического обслуживания контроллер НС900 поддерживает установку и извлечение модулей входов / выходов из шасси без отключения электропитания от контроллера. Каждая плата при установке распознаётся контроллером и автоматически конфигурируется.

Модуль универсальных аналоговых входов 900А01-хххх поддерживает до 8-и конфигурируемых пользователей на поканальной основе входов для термопары, резистивного датчика температуры (RTD), сопротивления, В, мВ или реохорда. Модуль аналоговых входов высокого уровня 900А16-хххх - до 16-и входов для напряжения или тока.

Модули выполняют аналого-цифровое преобразование синхронно с выполнением управления ЦПУ, устраняя задержку обмена данными. Все модули аналоговых входов обрабатываются параллельно, не допуская увеличения времени сканирования при добавлении модулей. Каждый модуль аналоговых входов имеет трёхцветный светодиодный индикатор, который показывает состояния сканирования модулей, принудительной установки входных каналов в определённое состояние и выполнения диагностики модулей.

В модуле 900А01-хххх для входов термопары предоставляется сигнал предупреждения, чтобы до отказа датчика индицировать необходимость в техническом обслуживании. Также обеспечивается сигнал отказа датчика.

Модуль 900А16-ХХХХ поддерживает калибровку в условиях эксплуатации (полевую). Каждый из входов имеет свой собственный встроенный 250-Омный шунтирующий резистор, который активируется посредством DIP-переключателей.

Модуль аналоговых выходов 900В01-хххх обеспечивает 4 изолированных выхода от 0 до 21,8 мА. Модули аналоговых выходов 900В08-хххх и 900В16-хххх -соответственно, 8 и 16 выходов от 0 до 21,0 мА. Выходы всех модулей могут масштабироваться пользователем в любую шкалу в пределах диапазона на поканальной основе.

В модулях 900В08-ХХХХ и 900В16-хххх выходы изолируются группами по 4 без изоляции между выходами внутри группы. Все каналы изолируются от логики контроллера. DIP-переключатель на модуле позволяет выбирать использование питания шасси контроллера (внутреннего) или внешнего питания петли посредств^зЬ^ельного источника питания 24 В постоянного тока. При поставке положенйв/1т^те^ггючетеля (заводское) установлено для использования внешнего питания.                   U

II I средств измерений J II

\\ \ Республики Беларусь Л-J/       о

\\ \Для докумвятов/'

Каждый модуль аналоговых выходов имеет трёхцветный светодиодный индикатор, который показывает состояния сканирования модулей, размыкания выходных цепей и выполнения диагностики модуля. Поддерживается задаваемое пользователем значение отказобезопасности, чтобы обеспечить предсказуемую работу в случае прекращения связи между модулем и контроллером.

Выходы обновляются синхронно с выполнением управления. Задаваемое пользователем ограничение скорости изменения может быть применено к каждому выходу, когда это необходимо.

Каждый контроллер НС900 может поддерживать до 2000 аналоговых или дискретных функциональных блоков. Пользовательские конфигурации постоянно сохраняются во флэш-памяти контроллера. Состояние динамического управления сохраняется в памяти ОЗУ (RAM). Эта функция позволяет минимизировать сбои процесса, происходящие во время мгновенных сбоев в подаче питания и других прерывающихся операций.

Устойчивые контуры управления контроллера НС900 поддерживают конфигурации, реализующие различные виды контурного и логического управления: от простого ПИД-регулирования до интерактивного каскада, регулирование соотношения, дуплексное, позиционно-пропорциональное, а также трёхпозиционное шаговое управление для позиционирования двигателя. Стандартным свойством каждого контура управления является автоматическое регулирование, основанное на усовершенствованном алгоритме регулирования Accutane II. Для каждого контура управления предусмотрена также возможность использования алгоритма «Fuzzy Logic» (регистрация в режиме сжатия данных), позволяющего подавить нежелательные выбросы точки задания процесса. Возможность обеспечения плавного запуска позволяет ограничить скорость выхода, обеспечивая защиту процедуры загрузки процесса при запуске или после сбоя питания.

Контроллер НС900 поддерживает до 4-х функциональных блоков задатчиков последовательности, существенно улучшая конфигурацию операций с последовательностью. Каждый задатчик последовательности поддерживает до 16 дискретных выходов, для каждого из которых может быть включено или выключено 50 состояний.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

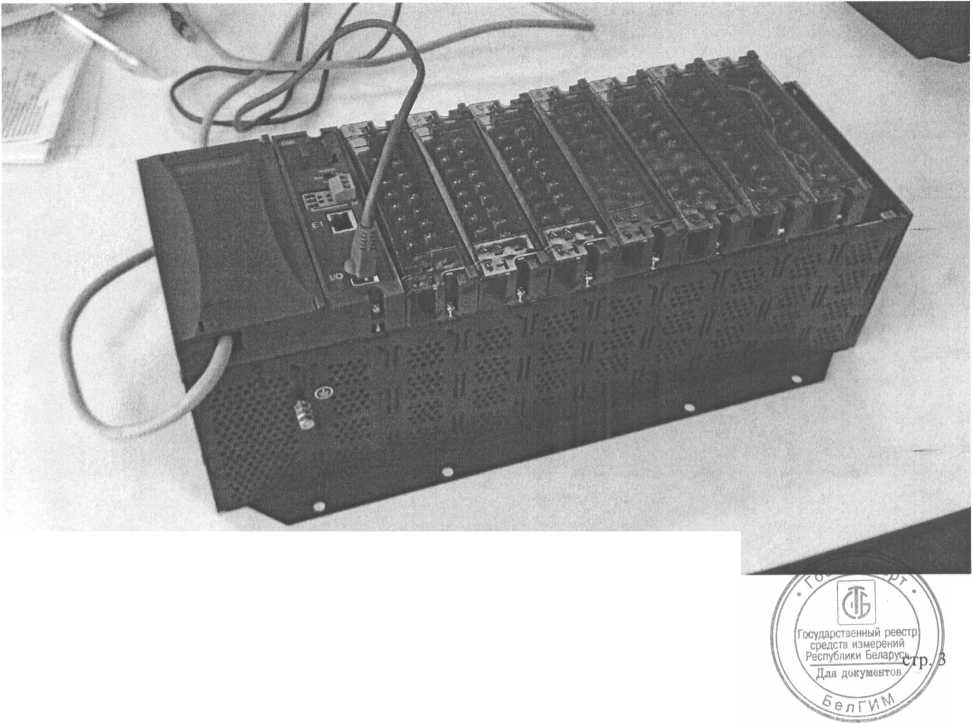

Внешний вид контроллеров представлен на рисунке 1.

Рисунок 1 - Внешний вид контроллеров НС900

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики контроллеров указаны в таблицах 1 -3.

Таблица 1 Модуль аналоговых входов 900А01-хххх

(8 изолированных входов, разрядность АЦП 15 бит)

( I® п

[Государственный реестр) ||

I средств измерении \ II \ Республики Беларусь/ Ц \51лядокумешв/$

Продолжение таблицы 1

а) типы термопреобразователей сопротивления по СТБ ЕН 60751-2004/ГОСТ 6651-

2009;

б) типы термопар по СТБ ГОСТ Р 8.585-2004;

в) пределы допускаемой дополнительной приведенной погрешности в рабочем диапазоне температур ±0,01 %/°С.

Таблица 2 Модуль аналоговых входов 900А16-хххх

(16 изолированных входов, разрядность АЦП - 15 бит)

Таблица 3 Модули аналоговых выходов 900В01-хххх, 900В08-хххх, 900В16-хххх

Температура окружающего воздуха при эксплуатации, °C                 от 0 до 60

Температура окружающего воздуха при транспортировании и хранении, °C от -40 до 70

Относительная влажность без конденсата (максимум при 40 °C), %

- при эксплуатации                                                      от 10 до 90

- при транспортировании и хранении                                    от 5 до 95

Знак утверждения типа

Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.

Комплектность

Контроллеры НС900 (исполнение и количество определяется индивидуальным заказом).

Руководство по эксплуатации.

МРБМП.1609 -2006 (по заказу).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Honeywell Inc.", США.

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические требования и методы испытаний".

МРБ МП.1609 - 2006 «Контроллеры НС900. Методика поверки».

Заключение

Контроллеры НС900 соответствуют требованиям ГОСТ 12997-84, ГОСТ 22261-94, технической документации фирмы "Honeywell Inc.", США.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники

БелГИМ,

г. Минск, Старовиленский тракт, 93, тел. 334-98-13. Аттестат аккредитации № ВУ/112 02.1.0.0025.
