Системы измерительные на базе преобразователя EngyCal
| Номер в ГРСИ РФ: | РБ 03 10 4878 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Системы измерительные на базе преобразователя EngyCal предназначены для измерения количества тепловой энергии насыщенного и перегретого пара (системы с преобразователем EngyCal RS33); количества тепловой энергии, которую поглощает или отдает жидкость (теплоноситель) в системах теплоснабжения (системы с преобразователем EngyCal RH33). Системы позволяют отображать значения количества тепловой энергии, объемного и массового расхода теплоносителя, плотности пара, энтальпии, температуры и разности температур теплоносителя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4878 17 |
| Наименование | Системы измерительные на базе преобразователя EngyCal |
| Год регистрации | 2017 |
| Номер сертификата | 11292 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser Wetzer GmbH+Co.KG"
Адрес: Obere Wank 1, 87484, Nesselwang
Контакты: +49762197502 // +497621975345
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2307-2013. |
Поверители
Скачать
|
Описание типа РБ 03 10 4878 17 [2018-01-17]
rb-03-10-4878-17_2018-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4878 17 [2013-01-24]
rb-03-10-4878-17_2013-01-24.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные на базе преобразователя EngyCal предназначены для измерения количества тепловой энергии насыщенного и перегретого пара (системы с преобразователем EngyCal RS33); количества тепловой энергии, которую поглощает или отдает жидкость (теплоноситель) в системах теплоснабжения (системы с преобразователем EngyCal RH33). Системы позволяют отображать значения количества тепловой энергии, объемного и массового расхода теплоносителя, плотности пара, энтальпии, температуры и разности температур теплоносителя.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Принцип действия системы состоит в сборе и обработке преобразователем EngyCal измерительной информации, полученной от первичных преобразователей о параметрах технологических процессов, представленной унифицированными сигналами постоянного тока, аналоговыми частотными сигналами и сигналами от термопреобразователей сопротивления, выработке управляющих и регулирующих воздействий.
Преобразователь EngyCal имеет вход расходомера, который может быть использован как вход аналогового токового или частотного сигналов и два входа для подключения преобразователей температуры и давления, которые могут быть использованы как входы аналогового токового или сигналов от термопреобразо^щрой сопротивления. Измеренные преобразователем значения могут быть переда^ш1>^^\Ч/\ помощью аналогового токового выходного сигнала или стандартизированных цифровых сигналов.
В качестве опции преобразователь может быть оснащен функцией электронного согласования характеристик термопреобразователей сопротивления.
В состав систем для измерения количества тепловой энергии насыщенного и перегретого пара входят:
- преобразователь EngyCal RS33;
- расходомер вихревой Prowirl, (РБ 03 07 0183) или система расходоизмерительная Deltatop, (РБ 03 07 3597);
-термопреобразователь сопротивления TPR100 (РБ 03 10 0274), термопреобразователь сопротивления Omnigrad (РБ 03 10 5296) и/или преобразователь давления измерительный Cerabar (РБ 03 04 0180).
В состав систем для измерения количества тепловой энергии, которую поглощает или отдает жидкость (теплоноситель) в системах теплоснабжения входят:
- преобразователь EngyCal RH33;
- расходомер электромагнитный Promag (РБ 03 07 0184) или система расходоизмерительная Deltatop (РБ 03 07 3597);
- комплект термопреобразователей сопротивления Omnigrad (РБ 03 10 5296).
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

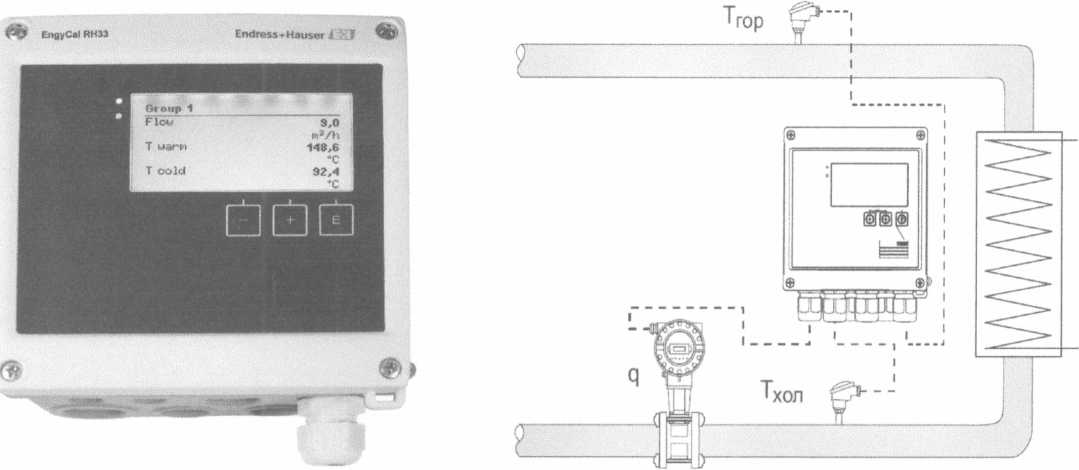

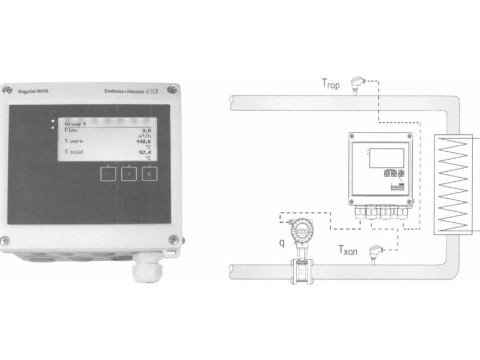

Внешний вид системы представлен на рисунке 1.
Рисунок 1 - Внешний вид системы измерительной на базе преобразователя EngyCal.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем измерительных^ базе преобразователя EngyCal представлены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики преобразователей EngyCal |
Значение характеристики |
|
1 Пределы допускаемой основной относительной погрешности преобразователя EngyCal при измерении входного аналогового сигнала постоянного тока, % |
±0,15 |
|
2 Пределы допускаемой относительной погрешности преобразователя EngyCal при измерении сигнала от термопреобразователей сопротивления, % |
±0,1 |
|
3 Пределы допускаемой основной приведенной погрешности выходного сигнала постоянного тока, % |
±0,5 |
|
4 Пределы дополнительной относительной погрешности преобразователя EngyCal при измерении входного аналогового сигнала постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий применения (25 ± 5) °C в диапазоне рабочих температур от минус 20 ° С до плюс 60 °C, %/1°С |
±0,04 |
|
5 Пределы дополнительной приведенной погрешности выходного аналогового сигнала постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий применения (25 ± 5) °C в диапазоне от минус 20 ° С до плюс 60 °C, %/10 °C |
±0,1 |
|
6 Пределы основной относительной погрешности преобразователя EngyCal, %: - при измерении количества тепловой энергии насыщенного пара - при измерении количества тепловой энергии перегретого пара - при измерении количества тепловой энергии, которую поглощает или отдает вода в системах теплоснабжения |
±0,25 ±0,30 ±(0,5+AtMMH/At), где AtMMH - нижний предел диапазона измерений разности температур, °C; At - измеренное значение разности температур, °C |
|
7 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 - панельный монтаж, передняя панель - панельный монтаж, задняя панель - полевой корпус |
IP65 IP20 IP66 |
|
8 Габаритные размеры, мм, не более |
138x175x104 |
|
9 Масса, кг, не более |
0,7 |
Таблица 2
|
Состав системы (первичные преобразователи) |
Пределы относительной погрешности системы |
|
1 Система для измерения количества тепловой энергии перегретого пара | |
|
1.1 Расходомер вихревой Prowirl; Термопреобразователь сопротивления TPR100, Omnigrad; Преобразователь давления измерительный Cerabar. |
±1,5% |
|
1.2 Система расходоизмерительная Deltatop; Термопреобразователь сопротивления TPR100, Omnigrad; Преобразователь давления измерительный Cerabar |
±2,0 % |
|
2 Система для измерения количества тепловой энергии насыщенного пара | |
|
2.1 Расходомер вихревой Prowirl; Термопреобразователь сопротивления TPR100, Omnigrad. |
±1,5% |
|
2.2 Расходомер вихревой Prowirl; Преобразователь давления измерительный Cerabar |
±1,5% |
|
2.3 Система расходоизмерительная Deltatop; Термопреобразователь сопротивления TPR100, Omnigrad. |
±2,0 % |
|
2.4 Система расходоизмерительная Deltatop; Преобразователь давления измерительный Cerabar |
±2,0 % |
|
3 Система для измерения количества тепловой энергии, которую поглощает или отдает вода в системах теплоснабжения: | |
|
3.1 Расходомер электромагнитный Promag; Комплект термопреобразователей сопротивления Omnigrad; 3.2 Система расходоизмерительная Deltatop Комплект термопреобразователей сопротивления Omninrarl |
±(2+4-Л0мин/Л0+О,О1-др/д) %, где Д0МИН - нижний предел диапазона измерений разности температур, °C; ДО - измеренное значение разности температур, °C; qP - максимальное значение расхода, м3/ч; q - номинальное значение расхода, м3/ч. |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки систем представлен в таблице 3.
Таблица 3 ____________________
|
Наименование |
Количество |
|
Преобразователь EngyCal |
1 шт. |
|
Комплект крепления |
1 комплект |
|
Кабель связи с ПК |
1 шт. |
|
Программы для конфигурирования и считывания данных разработки фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия |
1 шт. |
|
Эксплуатационная документация на CD-ROM |
1 комплект |
|
Комплект первичных преобразователей в соответствии с назначением системы и заказом |
(Государственный реестр] средств измерений /
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Endress + Hauser Wetzer GmbH + Co KG ", Германия.
СТБ EN 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
СТБ EN 1434-2-2011 «Теплосчетчики. Часть 2. Требования к конструкции»
СТБ EN 1434-3-2011 «Теплосчетчики. Часть 3. Обмен данными и интерфейсы»
МРБ МП.2307-2013 "Система измерительная на базе преобразователя EngyCal.
Методика поверки"
Заключение
Системы измерительные на базе преобразователя EngyCal соответствуют требованиям документации фирмы "Endress + Hauser Wetzer GmbH + Co KG ", Германия, СТБ EN 1434-1-2011, СТБ EN 1434-2-2011, СТБ EN 1434-3-2011, требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии выданная УП «БЕЛОРГСИНТЕЗ», регистрационный номер ТС BY/112 11.01. ТР004 003 16862 от 03.05.2016), требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии выданная УП «БЕЛОРГСИНТЕЗ», регистрационный номер ТС BY/112 11.01. ТР020 003 12672 от 01.07.2015).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
