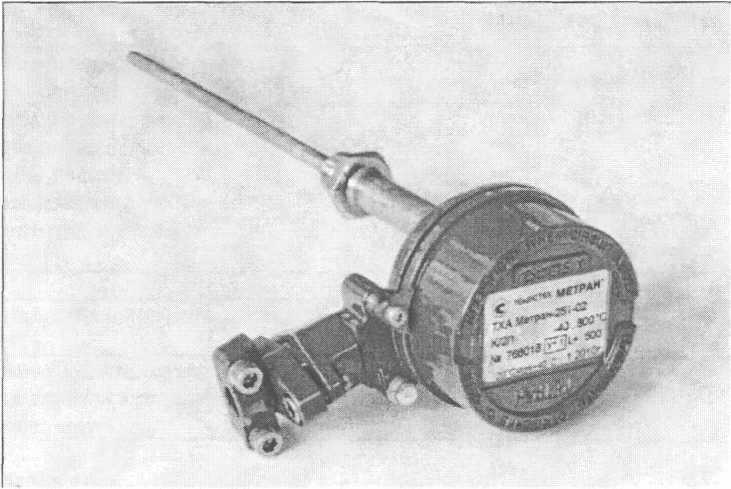

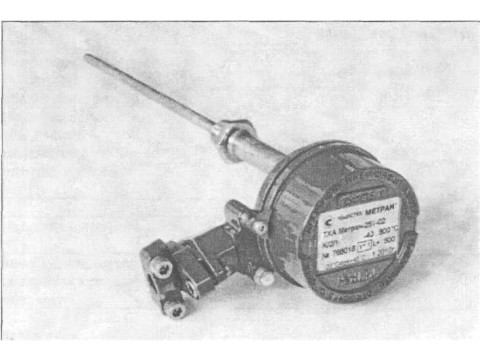

Преобразователи термоэлектрические взрывозащищенные ТХА и ТХК Метран-250

Наименование характеристик

ТХА Метран-251

ТХК Метран-252

Диапазон измеряемых температур, °C (в скобках - номинальное значение)

от минус 40 до плюс 1000 (700)

от минус 40 до плюс 600 (450)

Класс допуска

1;2

2

Пределы допускаемого отклонения ТЭДС ЧЭ ТП от НСХ по ГОСТ 6616, °C

- для 1 класса допуска

- для 2 класса допуска

±1,5 (до 375 °C), ±0,004|t| (св. 375°С);

±2,5 (до 333 °C), ±0,0075|t| (св. 333 °C)

±2,5 (до 300 °C) ±0,0075[t| (св. 300 °C)

Пределы допускаемого отклонения ТЭДС ТП от НСХ, °C

- для 1 класса допуска

- для 2 класса допуска

±1.95 (до 375 °C), ±0,0052|t| (св.375°С);

±3,25 (до 333 °C), ±0,00975|t| (св.ЗЗЗ °C)

±3,25 (до 300 °C) ±0,00975(4 (св.300 °C)

Показатель тепловой инерции, а», с:

8; 20; 30

20; 30

Температура окружающей среды, °C - для температурного класса Тб - для температурного класса Т5

от минус 20 до плюс 40

от минус 45 до плюс 70

Маркировка взрывозащиты

lExdIICT5 X; 1Ех(ШСТ6 X

Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008

Группа V2

Диапазон температур при транспортировании, °C

от минус 50 до плюс 50

Максимальная влажность окружающего воздуха в транспортной таре, %

(95 ±3) при 35 °C

Степень защиты от воды и пыли

IP 65

Габаритные размеры, не более, мм: Длина монтажной части Длина наружной части Габаритные размеры корпуса, ширина х высота

2000

120

98x79

Масса, кг

от 0,79 до 1,37

Вероятность безотказной работы ТП за 1000 ч, не менее

0,80

Средний службы ТП, лет, не менее: (при работе на верхнем пределе рабочего диапазона температур)

5

Обозначение

Наименование

Количество

Примечание

ТХА Метран-251, ТХК Метран-252

Преобразователь термоэлектрический взрывозащищенный

1 шт.

По заказу и в количестве, оговоренном в заказе - наряде

251.01.00.000 ПС

Паспорт

1 экз.

251.01.00.000 РЭ

Руководство по эксплуатации

1 экз.

На 10 шт. ТП и меньшее количество при поставке в один адрес

251.01.06.000

251.01.07.000

251.01.08.000

251.01.09.000

Монтажный комплект

1 компл.

Кабельный ввод оговаривается при заказе

МП 4211-200-2011

Методика поверки

1 экз.

Наименование и тип средства поверки

Основные характеристики

Мультиметр многоканальный прецизионный

МЕТР АН 514-ММП

Пределы измерения: ±200 мВ шаг 0,1 мкВ допускаемая погрешность ±0,005 %; ±1.1 В шаг I мкВ допускаемая погрешность ±0,005 %; (0-400) Ом шаг 0,0001 Ом д опускаемая погрешность ±0,0025 %; (400 - 2000) Ом шаг 0,001 Ом допускаемая погрешность ±0,005 %;

от минус 200 °C до 1370 °C допускаемая погрешность ±0,2 %

Преобразователь сигналов ТС и ТП прецизионный «Теркон»

Диапазон измерения: сопротивления от 0,01 до 1000 Ом шаг 0,0001 Ом предел основной погрешности

±[0,0002 + 1 * 10 - 5 * R]; напряжения от минус ЮООмВ до плюс 1000 мВ шаг 0,0001 мВ, предел основной

погрешности ±[0,0005 + 5 * 10 - 5 * U]

Платиновый термометр сопротивления эталонный ЭТС -100

Диапазон измерения от 273,16 К до 933,473 К 3 разряда

Эталонный термометр сопротивления ЭТС-100

Диапазон измерения от минус 193 °C до 0,01 °C 3 разряда

Преобразователь

термоэлектрический эталонный

ППО

Диапазон измерения от 0 °C до 1100 °C 1 разряда
