Ваттметры поглощаемой мощности М2-МВМ
| Номер в ГРСИ РФ: | РБ 03 16 6384 17 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Ваттметры |
| Производитель / заявитель: | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск |
Ваттметры поглощаемой мощности М2-МВМ (далее - ваттметры) предназначены для измерения поглощаемой мощности непрерывных сигналов в диапазоне частот от 0,01 до 178,40 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6384 17 |
| Наименование | Ваттметры поглощаемой мощности М2-МВМ |
| Год регистрации | 2017 |
| Номер сертификата | 11307 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники"
Адрес: 220013, г. Минск, ул. П.Бровки, 6
Контакты: (017)232-04-51 / (017)231-09-14 / E-mail: kanc@cw.bsuir.unibel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2738-2017. |
Поверители
Скачать
|
Описание типа РБ 03 16 6384 17 [2018-01-19]
rb-03-16-6384-17_2018-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 6384 17 [2019-08-15]
rb-03-16-6384-17_2019-08-15.pdf
|
Скачать |
Описание типа
Назначение
Ваттметры поглощаемой мощности М2-МВМ (далее - ваттметры) предназначены для измерения поглощаемой мощности непрерывных сигналов в диапазоне частот от 0,01 до 178,40 ГГц.
Ваттметры применяются для измерения выходной мощности измерительных генераторов и других источников СВЧ сигналов, определения уровня затухания четырехполюсников при разработке, настройке и эксплуатации различных СВЧ устройств в различных областях хозяйственной деятельности.
Описание
В основу работы ваттметров положен принцип преобразования мощности СВЧ сигнала в постоянное напряжение с помощью диодных СВЧ преобразователей с последующим измерением этого напряжения. Структурная схема ваттметров приведена на рисунке 1.
Сигнал с преобразователя СВЧ поступает на усилитель измерительного блока ваттметра М2-МВМ, который усиливает его до значения, необходимого для устойчивой работы АЦП. АЦП преобразует напряжение постоянного тока в цифровой код, значение которого пропорционально подводимой к преобразователю СВЧ мощности. Дальнейшая обработка оцифрованного сигнала происходит в процессоре. Результаты измерений индицируются на дисплее.
Программное обеспечение ваттметра М2-МВМ реализовано в виде микропроцессорной программы, устанавливается в измерительный блок изготовителем. Программное обеспечение выполняет функции задания режимов работы, обработку входного напряжения и отображения значений измеряемой мощности. Идентификационное наименование программного обеспечения -PowerMeter_2.5, номер версии - не ниже 2.6.5.
Ваттметры обеспечивают измерение мощности сигналов, поступающих на их СВЧ вход, с отображением результатов измерения в различных единицах измерений: Вт, мВт и мкВт; дБм и дБ.
В ваттметрах предусмотрена возможность коррекции результатов измерения СВЧ мощности с использованием калибровочных данных применяемого преобразователя СВЧ.

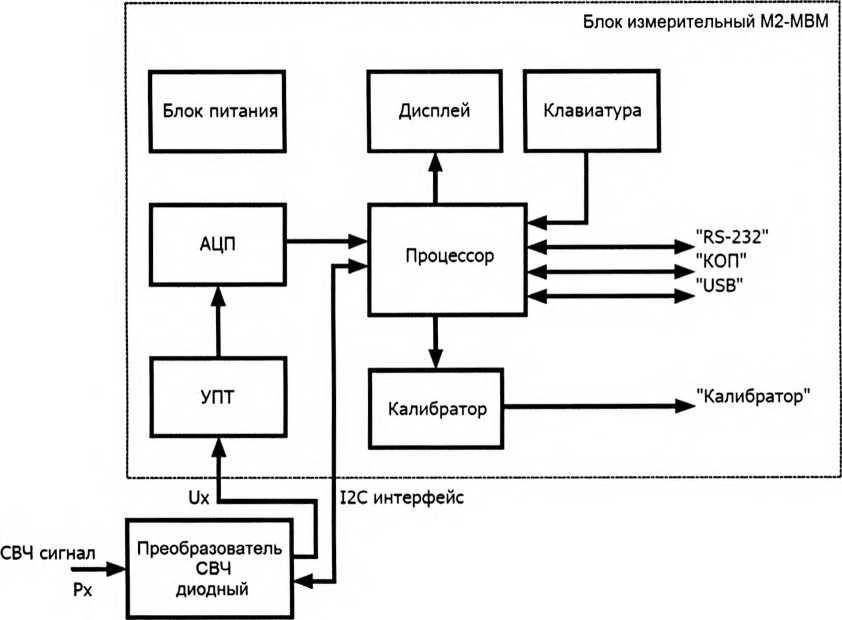

Рисунок 1 - Структурная схема ваттметров поглощаемой мощности М2-МВМ
Ваттметры состоят из измерительного блока и семи диодных преобразователей. В зависимости от вида используемого СВЧ преобразователя возможны следующие модификации ваттметров, представленные в таблице 1.
Таблица 1 - Модификации ваттметров поглощаемой мощности М2-МВМ
|
Модификация ваттметра |
Диапазон частот, ГГц |
Вид и сечение СВЧ тракта, мм |
|
М2-МВМ-18 |
0,01 - 18,00 |
Коаксиал 7,0x3,04 (50 Ом) |
|
М2-МВМ-25 |
17,44-25,95 |
Волновод 11,0x5,5 |
|
М2-МВМ-37 |
25,95-37,50 |
Волновод 7,2x3,4 |
|
М2-МВМ-53 |
37,50-53,57 |
Волновод 5,2x2,6 |
|
М2-МВМ-78 |
53,57 -78,33 |
Волновод 3,6x1,8 |
|
М2-МВМ-118 |
78,33- 118,10 |
Волновод 2,4x1,2 |
|
М2-МВМ-178 |
118,10-178,40 |
Волновод 1,6x0,8 |
Внешний вид ваттметра приведен на рисунке 2.
Место нанесения знака поверки (клеймо-наклейка) указано в Приложении А к описанию типа.
78.33 ГГЦ'
-30 дБм А°
53,57 ГГц
-30 дБм
Ма,<имкль»»«
логлоЩ«"®“
ВнИМ»**» мош»
118.1 ГГц _■ .10д6м(*
Вним«и' „■ОДН*’1
78.33 ГГц ИОдБма-^.
М.«и“’лкИ”
JUSSI ~ "а
Ваттметр поглощаемой мощности!
Преобразователь СВЧ . кЯ
М2-МВМ-18 .;
0,01 ГГц-18,0 ГГц
-30 дБм до + Ю дБм (1 мкВт -10 мВЙ
Внимание! J
Максимальная входная мощносгъЗО Д®
Ваттметр поглощаемой мощности] Преобразователь СВЧ ;;Д М2-МВМ-25 d
17,44 ГГц • 25.95 ГГц ;
-30 дБм до *10 дБм (1 мкВт-10.иим
Максимальная входная
jnwm.
Ваттметр поглощаемой мощности Преобразователь СВЧ
М2МВМ-37
25,95 ГГц-37,5 ГГц
-30 дБм до-10 дБм (1 мкВт-10 мВт)
Внимание! ..
Максимальная .«ДНИ 30 мВт
ваттметр поглощаемой м
пя 1 ГГц-178,4 ГГц '■
Хмдо.10дБм(1м«Вт-
Внимание! __
м,.г»»а»ьи»« еммн*" ““**$5
I /ПШИ
" —„ТеТгой МОЩН°‘Т-'
^ГГц-о53:10дБ«<1^-10мвт)
-ЗОДбМА виимаи®*' ,10 мВт Lchm—_
-ЛйЛ
Ваттметр поглощаемой мощности Блок измерительный М2-МВМ
М» airMh стапгтш

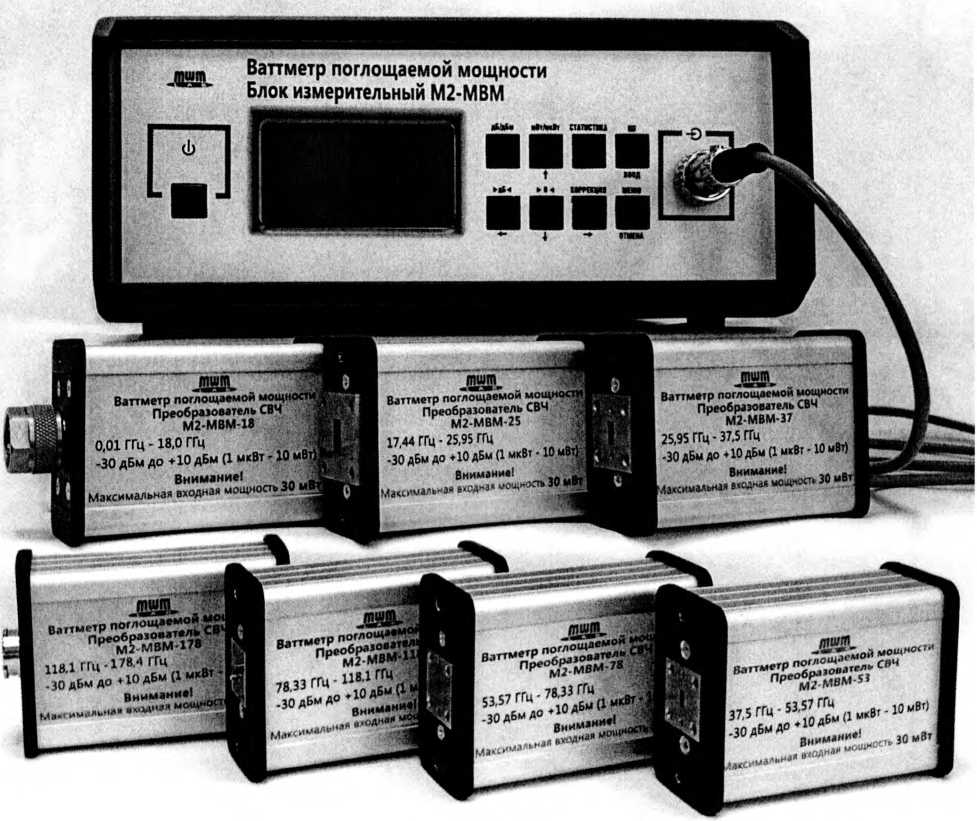

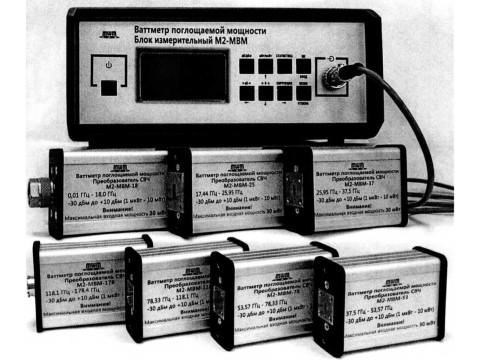

Рисунок 2 - Ваттметр поглощаемой мощности М2-МВМ. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 2, 3.
Таблица 2 - Основные технические и метрологические характеристики ваттметров
|
Наименование характеристики |
Значение |
|
1 Диапазон рабочих частот, ГГц |
от 0,01 до 178,4 |
|
2 Диапазон измерений поглощаемой мощности |
от 1 мкВт до 10 мВт |
|
3 Разрешающая способность |
0,01 мкВт |
|
4 Нормальные условия применения - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от 15 до 25; от 30 до 80; от 84 до 106 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
5 Пределы допускаемой основной относительной погрешности при измерении поглощаемой мощности, % - в диапазоне частот от 0,01 до 12,00 ГГц (включительно) на пределах измерений 100 мкВт; 1,10 мВт; - в диапазоне частот от 12,00 до 37,50 ГГц (включительно) на пределах измерений 100 мкВт; 1,10 мВт; - в диапазоне частот от 37,50 до 78,33 ГГц (включительно) на пределах измерений 1 мВт и 10 мВт; - в диапазоне частот от 78,33 до 178,40 ГГц (включительно) на пределах измерений 1 мВт и 10 мВт; - в диапазоне частот от 37,50 до 178,40 ГГц (включительно) на пределе измерения 100 мкВт |
±(4 + 0,1 (Рк/Рх-1); ±(6 + 0,1-(Рк/Рх-1); ± (6 + 0,2 (Рк/Рх- 1); ±(10 + 0,1 (Рк/Рх-1); ±(15 + 0,25 (Рк/Рх-1), где Рк - значения верхних пределов поддиапазонов измерений поглощаемой мощности (100 мкВт, 1 мВт, 10 мВт), Рх - измеренное значение поглощаемой мощности |
|
6 Рабочие условия применения -температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до плюс 40; до 90 при температуре 25°С; от 84,0 до 106,4 |
|
7 Пределы допускаемой дополнительной относительной погрешности при измерении поглощаемой мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения, %/10°С |
± 1 |
|
8 Мощность сигнала калибровки на переменном токе синусоидальной формы частотой 50 МГц при сопротивлении нагрузки 50 Ом, мВт |
(1,00 ± 0,01) |
|
9 Время установления показаний цифрового табло до значений 95 % от установившегося уровня на всех поддиапазонах, не более |
1 с |
|
10 Время готовности после включения питания, не более |
10 мин |
|
11 Время непрерывной работы, не менее |
8 ч |
|
12 Характеристики сети питания переменного тока - напряжение, В - частота, Гц |
230 ±23 50 ± 1 |
|
13 Потребляемая мощность, не более |
8 ВА |
|
14 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
15 Габаритные размеры, мм, не более | |
|
- блок ваттметра измерительный М2-МВМ |
270x260x118; |
|
- преобразователь СВЧ М2-МВМ-18 (ГЛЮИ.434881.003) |
133x63x38; |
|
- преобразователь СВЧ М2-МВМ-25 (ГЛЮИ.434881.004) |
133x63x38; |
|
- преобразователь СВЧ М2-МВМ-37 (ГЛЮИ.434881.005) |
133x63x38; |
|
- преобразователь СВЧ М2-МВМ-53 (ГЛЮИ.434881.006) |
133x63x38; |
|
- преобразователь СВЧ М2-МВМ-78 (ГЛЮИ.434881.007) |
133x63x38; |
|
-преобразователь СВЧ М2-МВМ-118 (ГЛЮИ.434881.008) |
133x63x38; |
|
- преобразователь СВЧ М2-МВМ-178 (ГЛЮИ.434881.009) |
133x63x38 |
|
16 Масса, кг, не более | |
|
- блок ваттметра измерительный М2-МВМ |
4; |
|
- преобразователь СВЧ М2-МВМ-18 (ГЛЮИ.434881.003) |
0,40; |
|
- преобразователь СВЧ М2-МВМ-25 (ГЛЮИ.434881.004) |
0,38; |
|
- преобразователь СВЧ М2-МВМ-37 (ГЛЮИ.434881.005) |
0,38; |
|
- преобразователь СВЧ М2-МВМ-53 (ГЛЮИ.434881.006) |
0,34; |
|
- преобразователь СВЧ М2-МВМ-78 (ГЛЮИ.434881.007) |
0,34; |
|
- преобразователь СВЧ М2-МВМ-118 (ГЛЮИ.434881.008) |
0,34; |
|
- преобразователь СВЧ М2-МВМ-178 (ГЛЮИ.434881.009) |
0,34 |
Таблица 3 - Вид и сечение тракта, коэффициенты стоячей волны по напряжению
(КСВН) преобразователей СВЧ
|
Тип преобразователя |
Обозначение |
Диапазон частот, ГГц |
Вид и сечение СВЧ тракта, мм |
КСВН, не более |
|
М2-МВМ-18 |
ГЛЮИ.434881.003 |
0,01 - 17,44 |
Коаксиал 7,0x3,04 |
1,4 |
|
М2-МВМ-25 |
ГЛЮИ.434881.004 |
17,44-25,95 |
Волновод 11,0x5,5 |
1,4 |
|
М2-МВМ-37 |
ГЛЮИ.434881.005 |
25,95-37,50 |
Волновод 7,2x3,4 |
1,4 |
|
М2-МВМ-53 |
ГЛЮИ.434881.006 |
37,50-53,57 |
Волновод 5,2x2,6 |
1,4 |
|
М2-МВМ-78 |
ГЛЮИ.434881.007 |
53,57-78,33 |
Волновод 3,6x1,8 |
1,4 |
|
М2-МВМ-118 |
ГЛЮИ.434881.008 |
78,33- 118,10 |
Волновод 2,4x1,2 |
1,4 |
|
М2-МВМ-178 |
ГЛЮИ.434881.009 |
118,10-178,40 |
Волновод 1,6x0,8 |
1,4 |
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель блока ваттметра измерительного М2-МВМ методом шелкографии.
Комплектность
Комплект поставки ваттметров поглощаемой мощности М2-МВМ указан в таблице 4.
Таблица 4 - Комплект поставки
|
Обозначение |
Наименование |
Кол-во, шт. |
Примечание |
|
ТЛЮИ.411118.014-(01; 02; 03; 04; 05; 06; 07) |
Ваттметр поглощаемой мощности *М2-МВМ - (18; 25; 37; 53; 78; 118; 178) в составе: | ||
|
ГЛЮИ.418149.002 |
Блок измерительный М2-МВМ |
1 | |
|
ГЛЮИ.434881.003 |
Преобразователь СВЧ М2-МВМ-18 |
1 |
Возможна поставка ваттметра с любым типом преобразователя |
|
ГЛЮИ.434881.004 |
Преобразователь СВЧ М2-МВМ-25 |
1 | |
|
ГЛЮИ.434881.005 |
Преобразователь СВЧ М2-МВМ-37 |
1 | |
|
ГЛЮИ.434881.006 |
Преобразователь СВЧ М2-МВМ-53 |
1 | |
|
ГЛЮИ.434881.007 |
Преобразователь СВЧ М2-МВМ-78 |
1 | |
|
ГЛЮИ.434881.008 |
Преобразователь СВЧ М2-МВМ-118 |
1 | |
|
ГЛЮИ.434881.009 |
Преобразователь СВЧ М2-МВМ-178 |
1 | |
|
AN23-1000 |
Кабель сетевой |
1 | |
|
Е187275 |
Кабель USB |
1 | |
|
FS-52-G-F-1/250 |
Предохранитель 1 А, 250 В |
2 | |
|
375.ГЛЮИ.00015-01 33 01 |
Руководство программиста "Команды управления работой измерителя мощности М2-МВМ" |
1 |
Диск |
|
ГЛЮИ.411118.014 РЭ |
Руководство по эксплуатации |
1 | |
|
ГЛЮИ.411118.014 ФО |
Формуляр |
1 | |
|
ГЛЮИ.321341.011 |
Упаковка |
1 |
Примечание: * - вариант исполнения ваттметра (преобразователя СВЧ) указывается при поставке
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100363945.031-2017 «Ваттметр поглощаемой мощности М2-МВМ. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРВ МП.2738-2017 «Ваттметры поглощаемой мощности М2-МВМ. Методика поверки».
ГОСТ 8.569-2000 «Ваттметры СВЧ малой мощности диапазона частот 0.02 - 178,6 ГГц» - для поверки ваттметров поглощаемой мощности М2-МВМ при поставках в Российскую Федерацию.
Заключение
Ваттметры поглощаемой мощности М2-МВМ соответствуют требованиям ТУ BY 100363945.031-2017, ГОСТ 22261-94, ТР ТС 020/2011, ТР ТС 004/2011 (декларация о соответствии ЕАЭС BY/112 11.01. ТР004 003 24332 от 31.10.2017, действительна по 29.10.2022)
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0 0025.
Другие Ваттметры
