Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008

Номер в ГРСИ РФ:	РБ 03 13 5278 17
Раздел:	Средства измерений электрических величин [13]
Категория:	Ваттметры
Производитель / заявитель:	ОАО "НИИ ЭЛЕКТРОМЕРА", г. Санкт-Петербург

Скачать

	Описание типа РБ 03 13 5278 17 [2014-01-03] rb-03-13-5278-17_2014-01-03.pdf	Скачать
	Описание типа РБ 03 13 5278 17 [2018-03-19] rb-03-13-5278-17_2018-03-19.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008 (далее - ВС) предназначены для поверки и регулировки однофазных и трехфазных средств измерений активной мощности и энергии класса точности 0,2 и менее точных, грехфазных средств измерений реактивной мощности и энергии класса точности 0,5 и менее точных и средств измерений напряжения и силы переменного тока класса точности 0,5 и менее точных.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5278 17
Наименование	Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008
Год регистрации	2017
Номер сертификата	11190
Дата регистрации	2017-06-23
Срок действия	2021-03-31
Получатель сертификата	ОАО "НИИ ЭЛЕКТРОМЕРА", г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

ОАО "НИИ ЭЛЕКТРОМЕРА"

Адрес: 195267, г. Санкт-Петербург, пр. Просвещения, д.85

Контакты: (812) 559-88-07 / veksler@electromera.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по методике ОПИ.046.118ПМ (2011 г.).
Признание поверки	Первичная при выпуске из производства: ВНИИМ им. Д.И.Менделеева (аттестат аккредитации - №RA.RU.311541, шифр поверительного клейма - В)(НТК №10-13).

Поверители

Скачать

	Описание типа РБ 03 13 5278 17 [2014-01-03] rb-03-13-5278-17_2014-01-03.pdf	Скачать
	Описание типа РБ 03 13 5278 17 [2018-03-19] rb-03-13-5278-17_2018-03-19.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

ВС изготавливаются:

- с максимальным током 60 А (далее - "ЦЭ7008 60А");

- с максимальным током 100 А (далее - "ЦЭ7008 100А");

- с максимальным током 120 А (далее - "ЦЭ7008 120А");

- с пределом основной относительной погрешности равным ±0,05% - при измерении активной мощности и ±0.1 % - при измерении реактивной мощности (далее - "ЦЭ7008 - 0,05/0,1");

- с пределом основной относительной погрешности равным ±0,2% - при измерении активной мощности и ±0.4% - при измерении реактивной мощности (далее - "ЦЭ7008 - 0,2/0,4").

ВС выполнен в одном корпусе, в котором располагаются: три входных преобразователя тока в напряжение - многопредельные компенсированные трансформаторы тока; три многопредельных масштабных преобразователя напряжения; три 2-входовых измерительных преобразователя с модуляцией входных сигналов, обеспечивающих преобразование произведения входных сигналов в частоту следования импульсов; источник опорных напряжений; 9-канальная схема измерения частоты следования импульсов; схема измерения частоты входного напряжения и углов фазового сдвига между входными сигнагами напряжения и тока; блок питания. ВС имеет 6 частотных входов, изолированных по постоянному току друг от друга и от остальных цепей и обеспечивает одновременное определение погрешностей до 6 однотипных счетчиков электрической энергии с передаточным числом от 0.1 до 360000 импульсов на 1 Вт ч (вар ч).

Программное обеспечение

Управление узлами ваттметра-счетчика производиться контроллером, выполненным на однокристальной ЭВМ. Управление ваттметром-счетчиком производится с помощью внешней ЭВМ или собственного пульта, содержащего клавиатуру и 4-строчный символьный ЖКИ. Этот же ЖКИ используется для визуального отсчета результата измерений.

Идентификационные данные программного обеспечения приведены в таблице 4.

Таблица 4

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программа работы вагт-метра-с1 г етч и ка эт а г о н н о го ЦЭ7008	се7008.гош	8.12.6	805С4В	CRC16

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" в соответствии с МИ 3286-2010.

Основные режимы работы ВС:

- измерение активной мощности в однофазной цепи;

- измерение активной мощности в 3-фазной 3-проводной цепи;

- измерение активной мощности в 3-фазной 4-проводной цепи;

- измерение реактивной мощности в 3-фазной цепи;

- измерение силы переменного тока;

- измерение напряжения переменного тока;

- определение погрешностей счетчиков активной энергии с частотным выходом;

- определение погрешностей счетчиков реактивной энергии с частотным выходом.

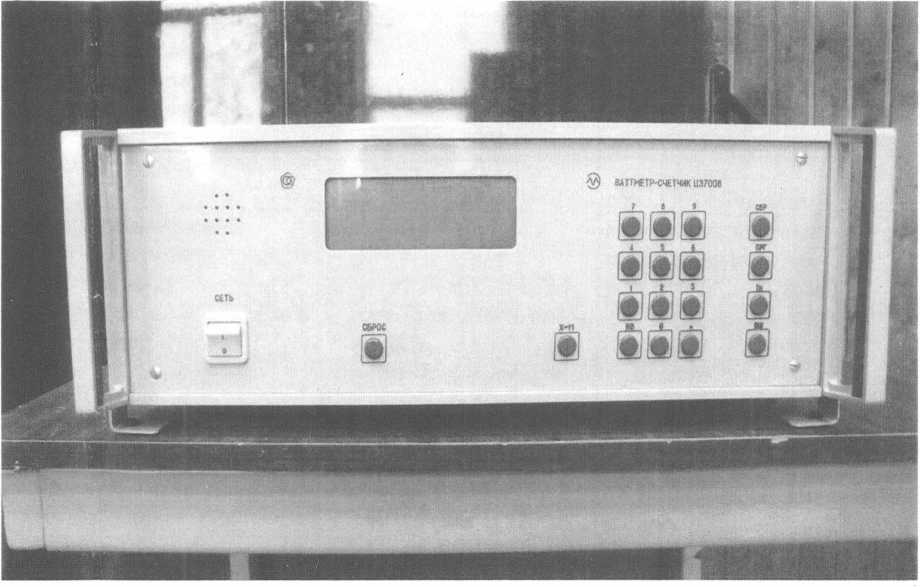

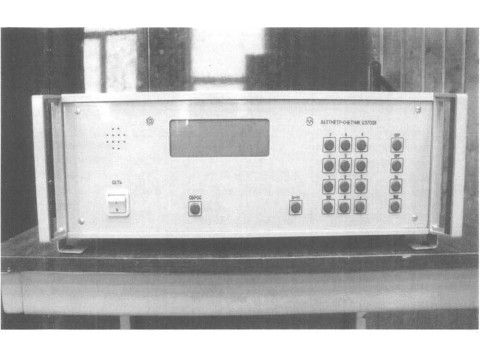

Общий вид ваттметров-счетчиков электрической энергии грехфазных эталонных ЦЭ7008 представлен на рисунке 1.

рис. 1

Место для нанесения клейма поверителя на ВС расположено на чашке одного из винтов, крепящих верхнюю крышку корпуса

Технические характеристики

Основные технические характеристики ВС приведены в таблицах 1-3. Таблица 1

Наименование характеристики

Значение характеристики

Примечания

1. Номинальное значение величин:

- напряжение фазное (Uh), В;

- коэффициент мощности (cos <р)

57,7; 230

1.0;-1,0

При измерении активной мощности в 3-хфазной 4-проводной цепи и определении погрешности 3-фазных 4-проводных счетчиков активной энергии

2. Номинальное значение величин: - напряжение линейное (Uh). В; - коэффициент мощнос ти (cos ср; sin <р))	100; 400 1,0;-1,0	При измерении активной мощности в 3-фазной 3-проводной цепи и определении погрешности 3-фазных 3-проводных счетчиков активной энергии. При измерении реактивной мощности в 3-фазной цепи и определении погрешности 3-фазных счетчиков реактивной энергии
3. Номинальное значение величин: - напряжение (Un). В; - коэффициент мощности (cos ф)	57,7; 230; 100; 400 1,0;-1,0	При измерении активной мощности в однофазной цепи и определении погрешности однофазных счетчиков активной энергии
4. Предел допускаемой основной относительной погрешности измерения активной и реактивной мощности. %: активная мощность; реактивная мощность	±0.05 ±0,2 ±0,1 ±0.4	для ЦЭ7008-0.05/0,1 для ЦЭ7008-0,2/0.4 для Ц97008-0.05/0.1 для ЦЭ7008-0.2/0.4
5. Диапазоны значений влияющих величин: - сила тока напряжение cos <р. sin <р - частота. Гц	от 10 мА до 1,21ц от 75 до 120 % от U„ 0,5емк— 1 — 0.5Инд; [-0.5емк] - [-1] ~ [-0,5ИНд] от 45 до 65	При определении относительной погрешности измерения активной и реактивной мощности
6. Предел допускаемой основной приведенной погрешности измерения напряжения и силы переменного тока. %	±0,2 (для ЦЭ7008-0,05/0,1) ±0,4 (для ЦЭ7008-0,2/0,4)	в режимах “Определение погрешности” и “Измерение мощности”
7. Предел допускаемой основной абсолютной погрешности измерения частоты, Гц	±0,01
8. Предел допускаемой основной абсолютной погрешности измерения угла сдвига фаз, градус	±1
9. Предел допускаемой основной погрешности измерения силы тока и измерения напряжения. %	±0,1 (для ЦЭ7008-0,05/0,1) ±0.4 (для ЦЭ7008-0,2/0,4)	в режимах “ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА” и "Измерение НАПРЯЖЕНИЯ ПЕРЕМЕН НОГОТОК А”
10. Диапазон измерения угла сдвига фаз между током и напряжением, подаваемым на измерительный элемент. °C	От 0 до 360
11. Предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха :	'А предела допускаемого значения основной погрешности	j

12. Время установления рабочего режима: максимальная продолжительность непрерывной работы: минимальный перерыв до повторного включения:	не более 0,25 ч не менее 10 ч 1ч
13. Полная мощность, потребляемая каждой параллельной цепью при номинальном значении напряжения	1 В А
14. Полная мощность, потребляемая каждой последовательной цепью при максимальной силе тока, не более	10ВА
15. Полная потребляемая мощность цепи питания	100 В А
16. Габаритные размеры (длина х ширина х высота)	не более 480x510x185 мм
17. Масса	не более 18 кг
18. Средняя наработка до отказа, ч	10000
19. Средний срок службы, лет	10

Диапазоны измерения переменного тока, номинальные (1Н) и нормирующие (1цорм) значения приведены в таблице 2.

Таблица 2

ЦЭ7008 60А			ЦЭ7008 100А			ЦЭ7008 120А
Диапазоны измерения.А	1н, А	Ьюрм, А	Диапазоны измерения, А	1н, А	Ihopm, А	Диапазоны измерения, А	1н, А	Ihopm, А
от 0.001 до	0,05	0.06	от 0.001 до	0.05	0.06	от 0.001 до	0,05	0.06
от 0.05 до 0.3	0,25	0.3	от 0,05 до 0.3	0,25	0.3	от 0,05 до 0,3	0,25	0.3
от 0.2 до 1.2	1	1.2	от 0,2 до 1.2	1	1.2	от 0.2 до 1.2	1	1.2
от 1 до 6	5	6	от 1 до 6	5	6	от 1 до 6	5	6
от 2 до 12	10	12	от 2 до 12	10	12	от 2 до 12	10	12
от 10 до 60	50	60	от 10 до 60	50	60	от 10 до 60	50	60
от 10 до 60	50	60	от 10 до 100	100	100	от 10 до 120	100	120

Диапазоны измерения напряжения переменного тока, номинальные (Uh) и нормирующие (Uhopm) значения приведены в таблице 3.

Таблица 3

Диапазоны измерения, В	ин. в	Uhopm, В
от 10 до 69,3	57,7	69,3
от 15 до 120	100	120
от 35 до 276	230	276
от 60 до 480	400	480

Рабочие условия применения ваттметров-счетчиков -электрической энергии трехфазных эталонных ЦЭ7008 приведены в таблице 5.

Таблица 5

Влияющая величина	Область значений
Температура окружающего воздуха, °C	от 15 до 25
Относительная влажность воздуха, %	до 80 при 20 °C
Атмосферное давление, мм рт. ст. (кПа)	от 630 до 800 от 84 до 106
Частота питающей сети. Гц	от 49,5 до 50,5
Напряжение питающей сети, В	от 198 до 242
Коэффициент искажения синусоидальности кривой напряжения питания не более, %	5
Коэффициент искажения синусоидальности кривой входных сигналов не более, %	5

Знак утверждения типа

Знак утверждения типа наносится на титульные листы технических условий, руководства по эксплуатации и паспорта типографским способом или другим способом, не ухудшающим качества, и на лицевую панель корпуса ВС способом офсетной печати.

Комплектность

Ваттметр-счетчик электрической энергии трехфазный эталонный ЦЭ7008 - 1шт.;

Паспорт (ОПИ.046.118 ПС) - 1экз.;

Руководство по эксплуатации (ОПИ.046.118 РЭ) - 1экз.;

Кабель сетевого питания - 1шт.;

Соединители DB25F. DB15F и DB9F- 1 компл.

Методика поверки (ОПИ.046.118 ПМ) поставляется по требованию организаций, производящих регулировку и поверку ВС.

Поверка

осуществляется по документу: ОПИ.046.118 ПМ “Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008. Методика поверки”, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" в феврале 2011 г..

Основные средства поверки:

Установка поверочная универсальная УППУ-МЭ 3.1К 100 02 ТУ 4381-037-49976497-2008. Диапазоны измерений: U„ - 60; 220; 480В и 1Н - 0,5; 2; 10 и 100 А. Предел основной относительной погрешности измерения силы тока не более ±[0,01 + 0.005 I (1„/1) -11 ] %. Предел основной относительной погрешности измерения активной мощности не более ±[0,015 + 0.005 I (Ph/P) -11 ] % . Предел основной относительной погрешности измерения реактивной мощности не более ±[0,03 4-0,011 (Q„/Q) -11 | % ;

Частотомер электронно-счетный 43-38; Диапазон измеряемых частот, Гц - от 1 до 1000000. Основная погрешность. %, не более ±0,001.

Мегаомметр М4100/3: диапазон измерений - от 0 до 100 Мом; выходное напряжение - 500 В; основная погрешность измерений - не более ±1 %;
