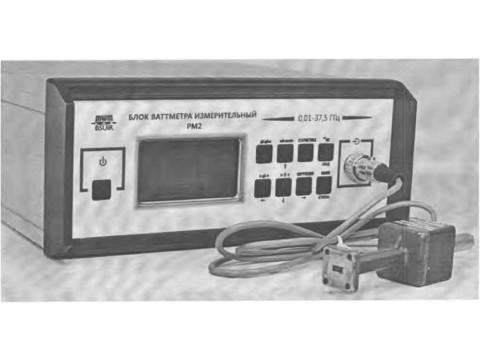

Ваттметры поглощаемой мощности СВЧ диапазона РМ 0,01-37,5
| Номер в ГРСИ РФ: | РБ 03 13 5130 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Ваттметры |
| Производитель / заявитель: | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск |
|
Описание типа РБ 03 13 5130 13 [2013-10-17]
rb-03-13-5130-13_2013-10-17.pdf
|
Скачать |
Ваттметры поглощаемой мощности СВЧ диапазона РМ 0,01-37,5 (далее - ваттметры) предназначены для измерения поглощаемой мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных колебаний в диапазоне частот от 0,01 до 37,5 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5130 13 |
| Наименование | Ваттметры поглощаемой мощности СВЧ диапазона РМ 0,01-37,5 |
| Год регистрации | 2013 |
| Номер сертификата | 8509 |
| Дата регистрации | 2013-05-28 |
| Срок действия | 2018-05-28 |
| Получатель сертификата | БГУИР, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
БГУИР
Адрес: ул. П.Бровки, 6, 220013, г. Минск
Контакты: 293-84-42, 293-84-96
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2322-2013. |
Поверители
Скачать
|
Описание типа РБ 03 13 5130 13 [2013-10-17]
rb-03-13-5130-13_2013-10-17.pdf
|
Скачать |
Описание типа
Назначение
Ваттметры поглощаемой мощности СВЧ диапазона РМ 0,01-37,5 (далее - ваттметры) предназначены для измерения поглощаемой мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных колебаний в диапазоне частот от 0,01 до 37,5 ГГц.
Область применения - измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, измерение уровня затухания четырехполюсников при разработке, настройке и эксплуатации различных СВЧ устройств.
Описание
Ваттметры состоят из измерительного блока и трех преобразователей СВЧ.
В основу работы ваттметров положен принцип преобразования мощности СВЧ сигнала в тепловую энергию и измерения на выходе преобразователя СВЧ термо-э.д.с., которая пропорциональна подведенной к нему мощности СВЧ сигнала. Структурная схема ваттметров приведена на рисунке 1.
Сигнал с преобразователя СВЧ поступает на малошумящий усилитель постоянного тока измерительного блока ваттметра РМ2, который усиливает его до значения, необходимого для устойчивой работы АЦП. АЦП преобразует напряжение постоянного тока в цифровой код, значение которого пропорционально мощности, подводимой к преобразователю СВЧ. Дальнейшая обработка оцифрованного сигнала происходит в процессоре. Результаты измерений индицируются на дисплее.
Ваттметры обеспечивают измерение параметров поступающих на его вход сигналов с отображением результатов измерения в различных единицах измерений: Вт, мВт, мкВт, дБм и дБ.
В ваттметрах предусмотрена возможность коррекции результатов измерения СВЧ мощности с использованием калибровочных данных используемого преобразователя СВЧ.
Внешний вид ваттметров приведен на рисунке 2.
Место нанесения знака поверки (клейма-наклейки) указано в приложении Аг ■ .< X
Блок ваттметра измерительный РМ2

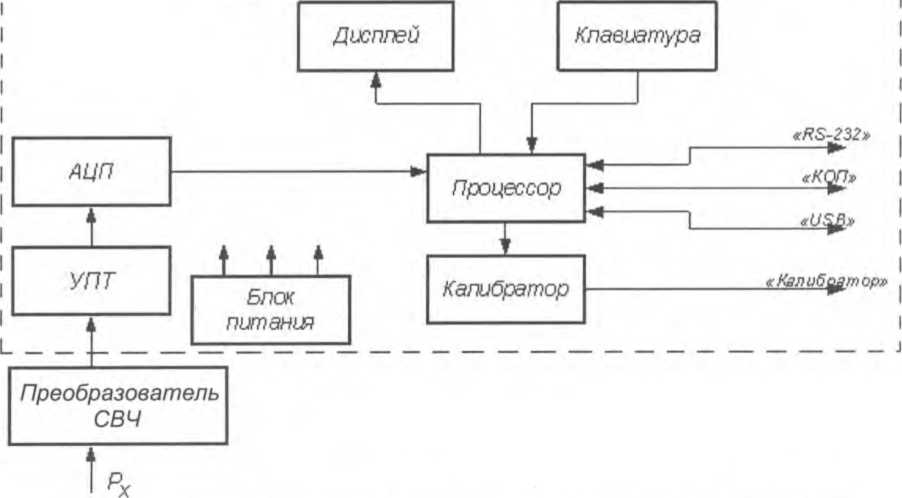

Рисунок 1 - Структурная схема ваттметров поглощаемой мощности СВЧ диапазона РМ 0,01-37,5

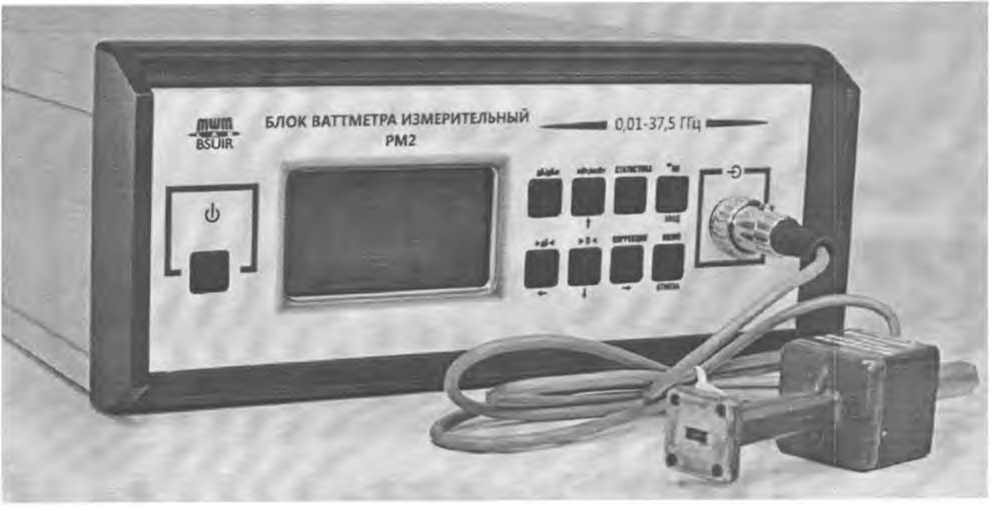

Рисунок 2 - Внешний вид ваттметров поглощаемой мощности СВЧ диапазона РМ 0,01-37,5
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики ваттметров поглощаемой мощности СВЧ диапазона РМ 0,01-37,5 указаны в таблицах 1-2.
Таблица 1 - технические и метрологические характеристики ваттметров поглощаемой мощности СВЧ диапазона РМ 0,01-37,5
|
Наименование характеристики |
Значение |
|
1 Диапазон рабочих частот, ГГц |
от 0,01 до 37,5 |
|
2 Диапазон измерений поглощаемой мощности |
от 1 мкВт до 10 мВт |
|
3 Разрешающая способность |
0,1 мкВт |
|
4 Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106 |
|
5 Пределы допускаемой основной относительной погрешности измерения поглощаемой мощности, %: - в диапазоне частот от 0,01 до 12 ГГц включительно - в диапазоне частот от 12 до 37,5 ГГц |
5 = ±(4 + 0,1-(Рк/Рх-1)); 3 = ±(6 + О,Г(РК/РХ -1)), где Рк - значения верхних пределов поддиапазонов измерений поглощаемой мощности (10 мкВт, 100 мкВт, 1 мВт, 10 мВт), Рх - измеряемое значение поглощаемой мощности |
|
6 Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от 5 до плюс 40 90 при температуре 25 °C от 84,0 до 106,7 |
|
7 Пределы допускаемой дополнительной относительной погрешности измерения поглощаемой мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения, %/10 °C |
±1 |
|
8 Мощность сигнала калибровки на переменном токе синусоидальной формы частотой 50 МГц при сопротивлении нагрузки 50 Ом, мВт |
(1,00 ±0,01) |
|
9 Время установления показаний цифрового табло до значений 95 % от установившегося уровня на всех поддиапазонах, не более |
1 с |
|
10 Время готовности после включения питания, не более |
10 мин |
|
11 Время непрерывной работы, не менее |
8 ч |
|
12 Характеристики сети питания переменного тока: | |
|
- напряжение |
(230 ± 23) В; |
|
- частота |
(50 ± 1)Гц |
|
13 Потребляемая мощность, не более |
8ВА |
|
14 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP43 |
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
15 Габаритные размеры, мм, не более: | |
|
- блок ваттметра измерительный РМ2 |
118x270x260; |
|
- преобразователь СВЧ ГЛЮИ.411523.001-02 |
67x037; |
|
- преобразователь СВЧ ГЛЮИ.411523.001 |
100x34x34; |
|
- преобразователь СВЧ ГЛЮИ.411523.001-01 |
100x34x34 |
|
16 Масса, кг, не более: | |
|
- блок ваттметра измерительный РМ2 |
4; |
|
- преобразователь СВЧ ГЛЮИ.411523.001-02 |
0,25; |
|
- преобразователь СВЧ ГЛЮИ.411523.001 |
0,25; |
|
- преобразователь СВЧ ГЛЮИ.411523.001-01 |
0,25 |
|
17 Интерфейс |
USB, КОП, RS-232 |
Таблица 2 - вид и сечение тракта, коэффициенты стоячей волны по напряжению (КСВН) преобразователей СВЧ____________________________________________
|
Тип преобразователя |
Вид и сечение тракта, мм |
Диапазон частот, ГГц |
КСВН, не более |
|
ГЛЮИ.411523.001-02 |
коаксиал 7,0x3,04 |
от 0,01 до 12 включительно от 12 до 17,85 |
1,3 1,4 |
|
ГЛЮИ.411523.001 |
волновод 11x5,5 |
от 17,44 до 25,86 |
1,4 |
|
ГЛЮИ.411523.001-01 |
волновод 7,2x3,4 |
от 25,86 до 37,5 |
1,4 |
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель блока ваттметра измерительного РМ2 методом шелкографии.
Комплектность
Комплект поставки ваттметров поглощаемой мощности СВЧ диапазона РМ 0,01-37,5 указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ГЛЮИ.418149.002 |
Блок ваттметра измерительный РМ2 |
1 | |
|
ГЛЮИ.411523.001-02 |
Преобразователь СВЧ |
1 | |
|
ГЛЮИ.411523.001 |
Преобразователь СВЧ |
1 | |
|
ГЛЮИ.411523.001-01 |
Преобразователь СВЧ |
1 | |
|
AN23-1000 |
Кабель сетевой |
1 | |
|
Е187275 |
Кабель USB |
1 | |
|
FS-52-G-F-0,5/250 |
Предохранитель 0,5 А, 250 В |
2 | |
|
375.ГЛЮИ.00015-01 33 01 |
Руководство программиста «Команды управления работой ваттметра поглощаемой мощности СВЧ диапазона РМ 0,01-37,5» (разработчик УО БГУИР) |
1 !/ |
Диск |
Окончание таблицы 3
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ГЛЮИ.411118.013РЭ |
Руководство по эксплуатации |
1 | |
|
ГЛЮИ.411118.013ФО |
Формуляр |
1 | |
|
ГЛЮИ.321341.011 |
Упаковка |
1 | |
|
МРБ МП.2322-2013 |
Методика поверки |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100363945.012-2013 «Ваттметр поглощаемой мощности СВЧ диапазона РМ 0,01-37,5. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРБ МП.2322-2013 «Ваттметры поглощаемой мощности СВЧ диапазона РМ 0,01-37,5. Методика поверки».
Заключение
Ваттметры поглощаемой мощности СВЧ диапазона РМ 0,01-37,5 соответствуют требованиям ТУ BY 100363945.012-2013, ГОСТ 22261-94.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
