Модули ввода аналоговые измерительные МВА8

Назначение

Модули ввода аналоговые измерительные МВА8 (в дальнейшем по тексту именуемые «модули») предназначены для измерения и преобразования сигналов датчиков, имеющих выходные сигналы постоянного напряжения, постоянного тока и сопротивления в значения физической величины (температуру, давление и других физических параметров), а также передачи полученных значений по сети RS-485 на IBM - совместимый компьютер или программируемый логический контроллер.

Описание

Принцип действия модулей основан на измерении аналоговых входных сигналов, обработке поступающих сигналов и последующей их передаче, по интерфейсу RS-485 на программируемые логические контроллеры, а также на IBM - совместимый компьютер для отображения, при помощи специальной программы, информации входных сигналов.

Конструктивно модули выполнены в корпусе для монтажа на DIN-рейку. На передней панели модулей два светодиода, служащие для индикации подключения питания и индикации работы сетевого интерфейса RS-485, клеммные колодки, служащие для подключения датчиков, интерфейса RS-485 и клеммы встроенного источника постоянного напряжения 24 В.

Модули поддерживают протоколы обмена информацией о результатах измерений: протокол ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

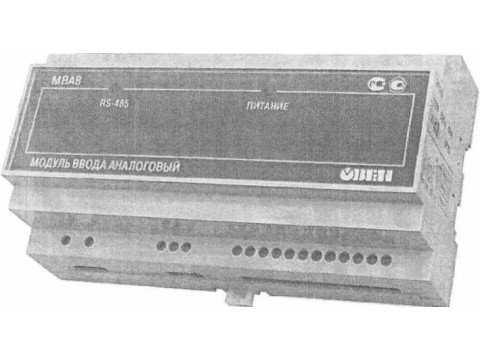

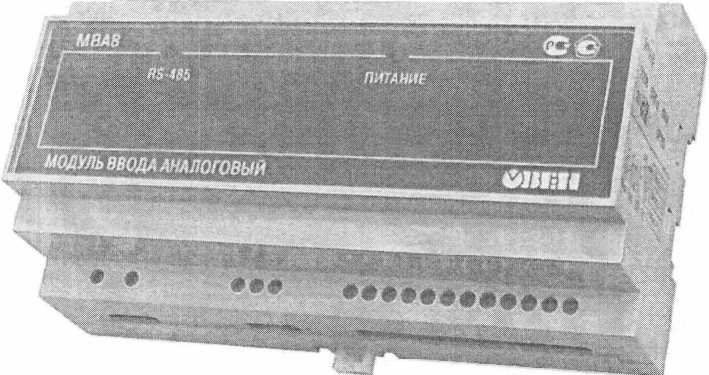

Фотография общего вида модулей ввода аналоговых измерительных МВА8 приведена на рисунке 1

Рис.1

Программное обеспечение

Программное обеспечение (ПО) модулей состоит из:

- встроенной в корпус средства измерений «Модули ввода аналоговые измерительные МВА8» части ПО;

- автономной части ПО («Конфигуратор МВА8»), реализованной в виде файлов опера-ционн о й си стены.

Для функционирования модулей необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую ■части не реализовано. Метрологически значимой является вся встроенная и автономная части ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

«А» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможност ь несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазон измерений модулей при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности при измерении входных параметров, вызванной изменением температуры окружающего воздуха от нормальной (+20±5) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры не превышают 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В.......................................от 90 до 245

Частота питающего напряжения, Гц.................................................от 47 до 63

Максимальная потребляемая мощность, В-A не более................  12

Габаритные размеры (ШхВхГ), мм..................................  157 х 86 х 57

Масса, кг, не более.................................................................................0,5

Рабочие условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °C: рабочие условия...........................................................от плюс 1 до плюс 50

нормальные условия.....................................................от плюс 15 до плюс 25

- относительная влажность воздуха до 95 % при температуре +35 °C и более низких температурах без конденсации влаги

- атмосферное давление, кПа.......................................................от 84 до 106,7

В соответствии с ГОСТ 14254-96 по защищенности от воздействия окружающей среды модули относятся к классу IP20 со стороны передней панели и IP00 со стороны клемм.

Средняя наработка на отказ, ч, не менее..................................................50000

Средний срок службы, лет, не менее ................................  10.

Знак утверждения типа

Знак утверждения типа наносится на щиток или панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки модуля входят:

- модуль ввода аналоговый измерительный МВА8 - 1 шт.;

- руководство по эксплуатации КУВФ. 421459.001 РЭ - 1 экз.;

- паспорт КУВФ. 421459.001ПС -1 экз.;

- гарантийный талон - 1 экз.;

- компакт-диск с программным обеспечением - 1 шт.;

- методика поверки КУВФ. 421459.001 МП 1 - 1 экз.

Поверка

осуществляется в соответствии с документом КУВФ.421459.001МП1 «Модули ввода аналоговые измерительные МВА8. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 12.10.2011 г.

Основные средства поверки:

- источник постоянного тока П321 или калибратор унифицированных сигналов ИКСУ 2000 с диапазоном выходного сигнала от 0 до 20 мА, класс точности не более 0,01;

- источник регулируемого напряжения, класс точности не более 0,01 (например, калибратор напряжения П 320; компаратор напряжений РЗООЗ; установки В1-12, Bl-13, В1-28);

- цифровой миллиамперметр, класс точности не более 0,005 с диапазонами входных сигналов постоянного тока от 4 до 20 мА (например, калибратор унифицированных сигналов ИКСУ 2000), сопротивление 500 Ом, класс точности не более 0,05 (например, магазин сопротивлений МСР-бЗ), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49)

- цифровой вольтметр, класс точности не более 0,05/0,05 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, вольтметр В7-16, Щ302) и сопротивления 500 Ом, класс точности не более 0,05 (например, магазин сопротивлений МСР-бЗ), источник постоянного напряжения с выходным напряжением (24 ± 3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

- мегомметр М4100/3 для измерения сопротивления изоляции с номинальным напряжением 500 В, класс точности 1,0.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации КУВФ.421459.001 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4217-028-46526536-2011 «Модули ввода аналоговые измерительные МВА8. Технические условия».

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
