Комбинированные приборы testo

Назначение

Комбинированные приборы testo (далее - приборы), в зависимости от модификации и исполнения, предназначены для измерения температуры поверхности твёрдых тел, температуры газообразных и жидких сред, относительной влажности, температуры точки росы, давления, скорости воздушного потока, концентрации оксида и диоксида углерода в атмосферном воздухе, а также преобразования измеряемых параметров (температуры, относительной влажности, температуры точки росы) в аналоговые выходные сигналы силы и напряжения постоянного тока.

Область применения - экологический и технологический контроль теплотехнических параметров на производстве, в процессе хранения и транспортировки различной продукции, контроль качества продукции, лабораторные исследования, дискретный мониторинг окружающей среды, в нефтехимической и других отраслей промышленности.

Описание

Принцип действия приборов основан на преобразовании первичными преобразователями (датчиками) измеряемой величины в электрический сигнал с его последующей обработкой электронным блоком прибора. Приборы, в зависимости от исполнения, могут иметь как встроенные, так и внешние датчики. К одному прибору может быть одновременно подключено несколько разных внешних датчиков.

Приборов изготавливаются следующих моделей:

testo 103, testo 104, testo 105, testo 312-2, testo 312-3, testo 312-4, testo 405 (testo 405-V1), testo 410-1, testo 410-2, testo 416, testo 417, testo 425, testo 435-1, testo 435-2, testo 435-3, testo 435-4, testo 480, testo 510, testo 511, testo 512/0-2 гПа, testo 512/0-20 гПа, testo 512/0-200 гПа, testo 512/0-2000 гПа, testo 549, testo 550, testo 557, testo 570 (testo 570-1, testo 570-2), testo 605-H1, testo 608-H1, testo 608-H2, testo 610, testo 625, testo 635-1, testo 635-2, testo 905-T1, testo 905-T2, testo 925, testo 6621, testo 6651, testo 6681, testo 0560 1110, testo 0560 1111, testo 0560 1113, testo 0900 0530, приборы - Smart-зонды: testo 115i, testo 405i, testo 410i, testo 510i, testo 549i, testo 605i, testo 905i.

Измеренные значения отображаются на ЖК-дисплее (при его наличии) и/или сохраняются в энергонезависимой памяти прибора. Для Smart-зондов управление и передача измеренных значений осуществляется по протоколу обмена BlueTooth 4.0, а показания отображаются в мобильном приложении «Testo Smart Probes», предварительно установленном на смартфон или планшет с операционными системами IOS 8.3 или новее, Android 4.3 или новее.

Частота измерений и объём энергонезависимой памяти /зависят от, модификации прибора. Для распечатки результатов измерение е№д₽Мборё

\\ \ ^публики Беларусь / ) Л Лет F Л истов используется встроенный или внешний термопринтер, работающий по интерфейсу infraredMRDA. Обработка результатов измерений выполняется на ПЭВМ с помощью программы testo ComSoft через интерфейс USB или RS 232 (для приборов с интерфейсом infraredMRDA могут использоваться специальные адаптеры USB интерфейса).

Питание приборов осуществляется от батареек, портативных аккумуляторов, блоков питания сети 230 В. Для хранения и транспортировки приборов могут быть использованы специальные футляры.

Внешний вид приборов приведён на рисунке 1.

Схема с указанием нанесения знака поверки приведена в приложении Б.

testo 405, testo 605-H1

testo 905-T1/-T2

testo 410-1/-2

testo 416, testo 425

testo 417

testo 4351

. 1031

* m’/h

9344 DIM M*l

51.7

testo 608-Н1/-Н2

testo 610

testo 625

testo 435-1/-2/-3/-4, testo 480 testo 635-1/-2

testo 925

testo 0560 111х

$18; /3.3

testo 6621

testo 66

testo 66

Лист

testo 512

testo 312-2/-3/-4

testo 115i

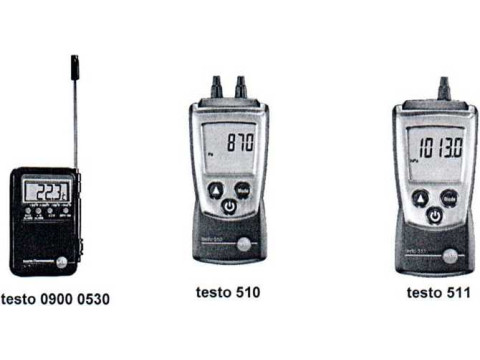

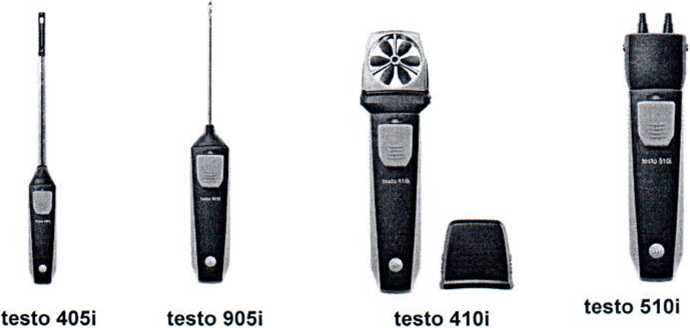

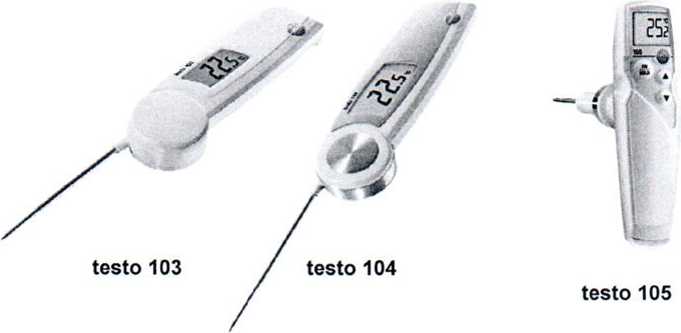

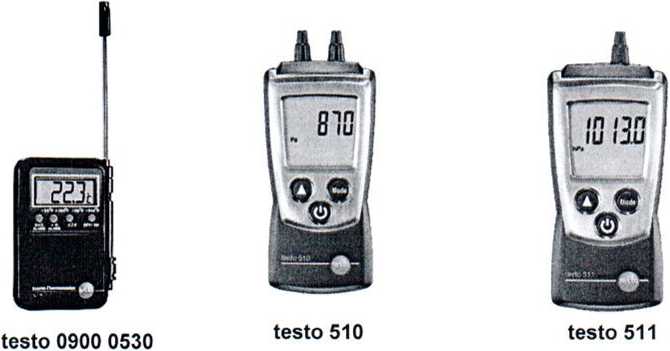

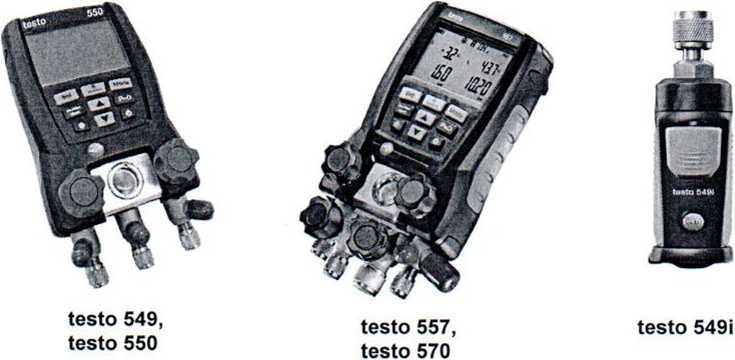

Рисунок 1 - Внешний вид приборов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приборов представлены в приложении А.

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации типографским способом.

Комплектность

Основной комплект поставки приборов включает:

- прибор - 1 шт.;

- внешние датчики, внешний принтер и расходные материалы - в зависимости от заказа;

- программное обеспечение для персонального компьютера, адаптер USB, кабели USB и RS 232 - по заказу;

- руководство по эксплуатации - 1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Testo SE & Со. KGaA", Германия.

МРБ МП. 953-2011 Комбинированные приборы testo. Методика поверки (в редакции извещения об изменении № 1).

Заключение

Комбинированные приборы testo соответствуют требованиям технической документации фирмы "Testo SE & Со. KGaA", Германия.

Приборы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии: ЕАЭС N RU Д-ПЕ.АД35.В.ОО537, ЕАЭС N RU Д-□Е.АД35.В.ОО538 от 09.01.2017; ТС № RU Д-ЭЕ.АУ04.В.13040 от 02.04.2015; ТС № RU Д-ОЕ.АУ04.В.18050 от 02.06.2015; ТС № RU Д-ОЕ.АУ04.В. 13036 от 02.04.2015; ТС № RU Д-ЭЕ.АУ04.В. 13038 от 02.04.2015),

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
