Трубки Пито серии 0635
| Номер в ГРСИ РФ: | РБ 03 07 4609 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Testo AG", Германия |
Трубки Пито серии 0635 (далее трубки Пито) предназначены для определения скорости газопылевых потоков в вентиляционных системах в диапазоне от 2 до 50 м/с. Трубки Пито в комплекте со средствами измерений дифференциального давления позволяют определить скорость воздушного потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4609 16 |
| Наименование | Трубки Пито серии 0635 |
| Год регистрации | 2016 |
| Номер сертификата | 10842 |
| Дата регистрации | 2016-12-22 |
| Срок действия | 2021-12-22 |
| Получатель сертификата | фирма "Testo SE & Co. KGaA", Германия (DE) |
Производитель / Заявитель
фирма "Testo SE & Co. KGaA"
Адрес: 79853, Deutschland, Lenzkirch, Testo-Strasse1
Контакты: Тел.: +49 7653 681-0, +49 7653 681-100; Email: info@testo.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2172-2011 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 07 4609 16 [2018-01-15]
rb-03-07-4609-16_2018-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4609 16 [2011-09-16]
rb-03-07-4609-16_2011-09-16.pdf
|
Скачать |
Описание типа
Назначение
Трубки Пито серии 0635 (далее трубки Пито) предназначены для определения скорости газопылевых потоков в вентиляционных системах в диапазоне от 2 до 50 м/с. Трубки Пито в комплекте со средствами измерений дифференциального давления позволяют определить скорость воздушного потока.
Область применения - аэродинамика, строительство, промышленность, приборостроение, гидрометеорология
Описание
Трубки Пито представляют собой конструкцию из двух трубок из нержавеющей стали разных диаметров, вложенных друг в друга, одна из которых служит для приёма полного давления (+), вторая воспринимает статическое давление (-).
Трубка Пито серии 0635 моделей 2045, 2145, 2245, 2345 изогнутая воспринимает полное давление отверстием на конце изогнутого участка трубки, статическое - отверстиями в стенке изогнутого участка трубки, равномерно расположенными в плоскости поперечного сечения, отстоящего на определенном расстоянии от конца изогнутого участка трубки.
Трубка Пито серии 0635 моделей 2040, 2041, 2042, 2140, 2240 прямая воспринимает полное давление через отверстие в стенке внешней трубки, расположенное на определенном расстоянии от рабочего конца прямой трубки, статическое - отверстием в рабочем конце прямой трубки.
Концы трубок соединяются с дифференциальным манометром, который измеряет динамическое давление (разность полного и статического давлений).
Трубка Пито прямая комплектуется термопарами типа К (NiCr - Ni) по СТБ ГОСТ Р 8.585-2004 для измерений температуры в диапазоне от минус 40 °C до плюс 1000 °C.

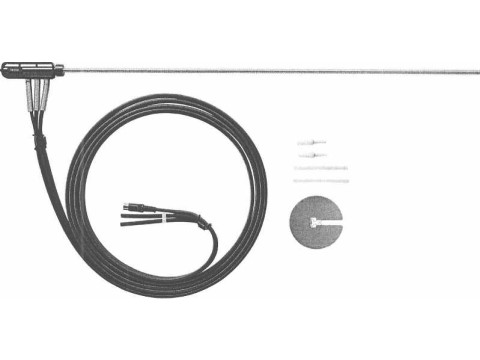

Общий вид трубки Пито представлен на рисунке 1.
Рисунок 1 - Внешний вид трубок Пито
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трубок Пито представлены в таблицах 1-3.
Таблица 1 - Основные технические и метрологические характеристики трубок Пито моделей 0635 2045, 0635 2145, 0635 2245, 0635 2345, 0635 2040, 0635 2041, 0635 2042, 0635 2140, 0635 2240
|
Наименование характеристики |
Значение характеристики трубки Пито | |
|
изогнутой |
прямой | |
|
Диапазон скорости измеряемого газового потока, м/с |
от 2 до 50 |
от 4 до 30 |
|
Средний коэффициент преобразования динамического давления трубки Пито Кт во всём диапазоне скоростей |
от 0,95 до 1,05 |
от 0,35 до 0,55 |
|
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования трубки для всего диапазона скоростей, % |
±3 |
±5 |
|
Масса, кг, не более (в зависимости от модели) |
от 0,05 до 0,5 |
от 0,14 до 0,5 |
к Пито
Таблица 2 -
|
Модель трубки Пито |
Номинальная длина, мм |
Номинальный наружный диаметр, мм | ||
|
изогнутой |
0635 2045 |
500 |
7 | |
|
0635 2145 |
350 |
7 | ||
|
0635 2245 |
300 |
4 | ||
|
0635 2345 |
1000 |
7 | ||
|
прямой |
0635 2040 |
360 |
8 | |
|
0635 2041 |
500 |
8 | ||
|
0635 2042 |
750 |
8 | ||
|
0635 2140 |
500 |
8 | ||
|
0635 2240 |
1000 | |||
Таблица 3 - Основные метрологические характеристики термопар, используемых в прямых трубках Пито
|
Модель трубки Пито |
Диапазон измерений температуры, °C |
Пределы допускаемой погрешности первичного преобразователя - термопары типа К* |
|
0635 2040 |
от минус 40 до плюс 333 |
±2,5 °C |
|
свыше 333 до 600 |
±0,0075t** | |
|
0635 2041 |
от минус 40 до плюс 333 |
±2,5 °C |
|
свыше 333 до 1000 |
±0,0075t*‘ | |
|
0635 2042 |
от минус 40 до плюс 333 |
±2,5 °C |
|
свыше 333 до 1000 |
±0,0075t** | |
|
0635 2140 |
от минус 40 до плюс 333 |
±2,5 °C |
|
свыше 333 до 600 |
±0,0075t** | |
|
0635 2240 |
от минус 40 до плюс 333 |
±2,5 °C |
|
свыше 333 до 600 |
±0,0075t** | |
|
* по СТБ ГОСТ Р 8.585-2004. ** t - значение измеряемой температуры. | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации (паспорта) типографским способом.
Комплектность
В комплект поставки входит:
- трубка Пито;
- термопары для трубок Пито прямых;
- руководство по эксплуатации (паспорт);
- методика поверки трубок Пито (по заказу).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ 17.08.05.02-2016 «Охрана окружающей среды и природопользование. Атмосферный воздух. Методы определения скорости и расхода газов, поступающих в атмосферный воздух от стационарных источников выбросов».
Техническая документация фирмы «Testo SE & Со. KGaA», Германия.
МРБ МП.2172-2011 Трубки Пито серии 0635. Методика поверки (в редакции извещения об изменении № 1).
Заключение
Трубки Пито серии 0635 соответствуют документации фирмы «Testo SE & Со. KGaA», Германия.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
