Комплексы медицинские диагностические телеметрические транстелефонные "Тредекс"

Назначение

Комплекс медицинский диагностический телеметрический транстелефонный «Тредекс» (далее - комплекс) предназначен для дистанционной регистрации биоэлектрических сигналов человека по каналу электрокардиографическому (далее- ЭКГ) транстелефонному, каналу ЭКГ радиотелеметрическому (далее -РТМ), каналу электроэнцефалографическому (далее по тексту - ЭЭГ) радиотелеметрическому, их передачи в память персональной электронно-вычислительной машины (далее по тексту - ПЭВМ), измерения параметров снятых сигналов, отображения их на экране ПЭВМ и вывода на печать

Комплекс применяется в условиях поликлиник, клиник, кардиологических центров, других учреждений, в кабинетах функциональной диагностики, в спортивной медицине.

Описание

Принцип действия комплекса основан на снятии биоелектрических потенциалов сердца в различных отведениях выведенных в виде электрокардиосигнала (далее - ЭКС), биоэлектрического сигнала головного мозга в виде электроэнцефалограммы (далее - ЭЭС) человека, усилении ЭКС и ЭЭС с помощью усилителей - передатчиков ЭКГ ТТ, ЭКГ РТМ, ЭЭГ РТМ и передачи их в блок приёмный базовый (далее - БПБ), записи на цифровой носитель БПБ, перезаписи информации з БПБ в память ПЭВМ, анал^^тщра^гоов снятых ЕКС и ЭЭС, отображения их на экране дисплея ПЭВМ и^^рда(наЪ^^ть.

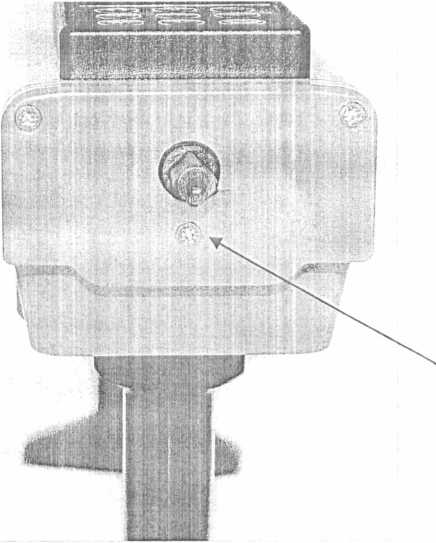

Конструктивно комплекс состоит из:      I         зд^ПНАЛОМ

- малогабаритного усилителя - передатчика                       каш ла

ЭКГ ТТ с кабелем отведений канала ЭКГ ТТ пациентуi Korapbw подключён к телу пациента на время исследования;

- малогабаритного УП ЭКГ РТМ с кабелем отведений канала ЭКГ РТМ пациента, который соединён с электродами, подключенными к телу пациента на время исследования;

- малогабаритного ПП ЭЭГ РТМ с кабелем отведений канала ЭЭГ РТМ пациента, который соединён с электродами, подключенными к голове пациента на время исследования;

- БПБ, который обеспечивает приём ЭКС и ЭЭС от усилителей-передатчиков.

На время измерения УП размещается в чехле, закрепленном на ремне.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений напряжения ЭКС - от 0,1 мВ до 5 мВ.

Диапазон измерений напряжения ЭЭС - от 5 мкВ до 300 мкВ.

Диапазон измерений интервалов времени ЭКС и ЭЭС - от 0,1 с до 1 с.

Пределы допускаемой относительной погрешности при измерении напряжения ЭКС и ЭЭС ±10%.

Пределы допускаемой относительной погрешности при измерении интервалов времени ЭКС и ЭЭС должны быть не более ± 5 %.

Неравномерность амплитудно-частотной характеристики в полосе пропускания каналов комплекса ЭКГ ТТ и ЭКГ РТМ от 0,3 до 75 Гц и канала ЭЭГ РТМ от 0,3 до 30 Гц должна быть не более ±3 дБ.

Входной импеданс должен быть не менее 5 МОм.

Коэффициент ослабления синфазных сигналов должен быть не менее 100 дБ

Напряжение внутренних шумов, приведенное к входу усилителя-передатчика, не должно превышать:

каналы ЭКГ ТТ и ЭКГ РТМ - 20 мкВ;

- канал ЭЭГ РТМ - 4 мкВ.

Постоянная времени переходного процесса должна быть не менее 3,2 с.

Электропитание ПЭВМ комплекса осуществляется от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц.

Электропитание канала ЭКГ ТТ комплекса осуществляется от внутреннего источника питания с номинальным напряжением 3 В (батареи 2x1,5 В).

Габаритные размеры и масса основных составных частей комплекса должны соответствовать таблице 1.

Таблица 1

Рабочий диапазон температур - от 10 до 40 °C.

длительность непрерывной работа:

- каналы ЭКГ РТМ и ЭЭГ РТМ - 8 часов;

- канал ЭКГ ТТ - 0,5 часов.

Средняя наработка на отказ - не менее 4000 час.

Середний срок службы - не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульную страницу руководства по эксплуатации.

Комплектность

Состав комплекта поставки комплекса приведен в таблице 2. Таблица 2

Продолжение таблицы 2

Поверка

Поверка комплекса при випуске с производства, во время эксплуатации и после ремонта осуществляется в соответствии с разделом 5 руководства по эксплуатации.

Основне средства поверки:

- генератор сигнал!в специальной форми Г6-34 МГЗ.269.005 ТУ;

- милливольтметр В3-57 ЯЫ2.710.074 ТУ.

Нормативные документы

ТУ У 33.1-31940081 -002:2009 Комплекс медицинский диагностический телеметрический транстелефонный «Тредекс. Технические условия.

ВЫВОДЫ

Комплекс медицинский диагностический телеметрический транстелефонный «Тредекс» соответствует требованиям технических русловий ТУ У 33.1-31940081-002:2009.
