Измерители прочности материалов Оникс-1

Назначение

Измерители прочности материалов Оникс-1 (далее приборы) предназначены для измерения нагрузки и перемещения (для модификаций Оникс-1.ВД с нагрузкой до 30,0 кН).

Описание

Принцип работы заключается в измерении усилия отрыва фрагмента бетона с анкерным устройством, облицовочной плитки, лакокрасочного покрытия и скалывания ребра бетона, вырыва анкерных устройств, дюбелей, отрыва кирпича из кладки и т.п. Электронный блок автоматически отслеживает процесс нагружения, фиксирует усилие отрыва или скалывания и преобразует его в значение прочности.

Приборы состоят из гидравлического пресса с встроенным электронным блоком, который содержит поршневой насос с рукояткой привода, рабочие гидроцилиндры, совмещенные с опорами, механизм натяжения захвата и датчик измерения усилия. Передача результатов измерения на персональный компьютер осуществляется с помощью кабеля USB.

Приборы выпускаются в пяти различных модификациях в зависимости от назначения и имеют базовый набор сервисных функций:

Условное обозначение модификаций - ОНИКС-1 .ХХ.ХХХ

Значение предельной нагрузки в кН

Условное буквенное обозначение метода

Оникс-1,ОС - предназначены для измерения прочности бетона методом отрыва со скалыванием по ГОСТ 22690-88. Приборы измеряют усилие отрыва фрагмента бетона с анкерным устройством. Выпускаются в двух исполнениях:

- Оникс-1.ОС.050 с предельной нагрузкой до 50,0 кН;

- Оникс-1.ОС. 100 с предельной нагрузкой до 100,0 кН;

О никс-1.СК - предназначен для измерения прочности сцепления кирпича (камней) в кладке по ГОСТ 24992. Приборы измеряют усилия отрыва кирпича (камня) из кладки, передаваемого на испытуемый образец через траверсу захвата. Выпускаются в двух исполнениях:

- Оникс-1.СК.050 с предельной нагрузкой до 50,0 кН;

- Оникс-1.СК. 100 с предельной нагрузкой до 100,0 кН;

Оникс-1.СР - предназначены для измерения прочности бетона методом скалывания ребра по ГОСТ 22690-88. Приборы измеряют усилие скалывания ребра бетона в испытуемой конструкции. Выпускаются в одном исполнении Оникс-1 .СР.030 с предельной нагрузкой до 30,0 кН.

Оникс-1.АП - предназначены для измерения прочности сцепления с основанием керамической плитки, штукатурки, защитных, лакокрасочных покрытий методом нормального отрыва по ГОСТ 28089-89, 28574-90, 27325-87. Приборы измеряют усилие отрыва стальных дисков или пластин от основания. Выпускаются в двух исполнениях:

- Оникс-1.АП.020 с предельной нагрузкой до 20,0 кН;

- Оникс-1.АП.005 с предельной нагрузкой до 5,0 кН;

Оникс-1.ВД - предназначены для измерения усилия вырыва монтажных анкерных устройств и анкеров. Выпускаются в четырех исполнениях:

- Оникс-1.ВД.020 с предельной нагрузкой до 20,0 кН;

- Оникс-1.ВД.ОЗО с предельной нагрузкой до 30,0 кН;

- Оникс-1.ВД.050 с предельной нагрузкой до 50,0 кН;

- Оникс-1 .ВД. 100 с предельной нагрузкой до 100,0 кН;

Места пломбирования и клеймения приборов Оникс-1 от несанкционированного доступа расположены на корпусе гидропрессов.

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-12 .

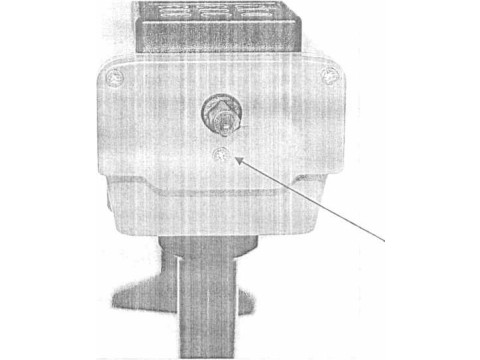

Для модификаций Оникс-1 .ОС. 100, Оникс-1 .СК. 100 и Оникс-1.ВД. 100 место пломбирования от несанкционированного доступа находится на торце гидропресса (рисунок 1). Это место одновременно является местом нанесения описка клейма при поверке.

Место пломбирования

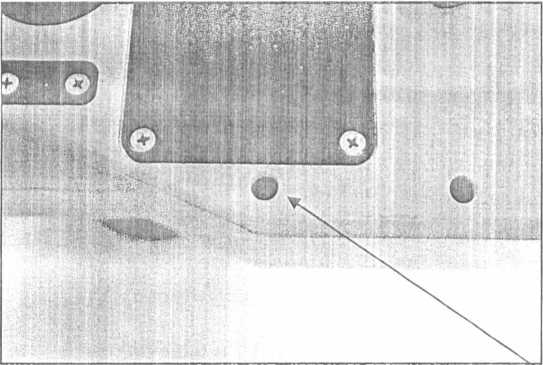

Рисунок 1 - Место пломбирования и клеймения приборов модификаций

Оникс-1 .ОС. 100, Оникс-1 .СК. 100 и Оникс-1 .ВД. 100

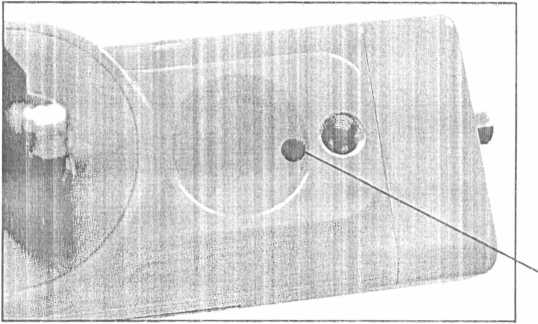

Для модификаций Оникс-1 .ОС.050, Оникс-1 .СК.050 и Оникс-1.ВД.050 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 2). Это место одновременно является местом нанесения описка клейма при поверке

Место пломбирования

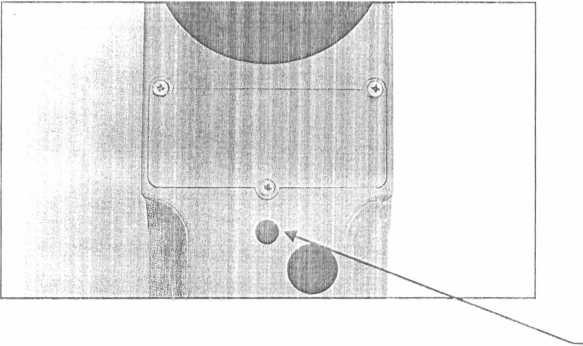

Рисунок 2 - Место пломбирования и клеймения приборов модификаций Оникс-1 .ОС.050, Оникс-1 .СК.050 и Оникс-1 .ВД.050

Для модификации Оникс-1 .ВД.030 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 3). Это место одновременно является местом нанесения оттиска клейма при поверке

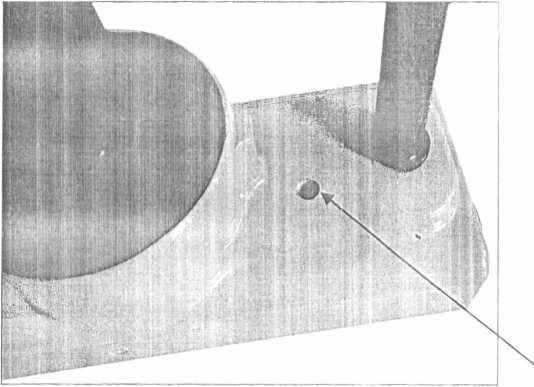

Рисунок 3 - Место пломбирования и клеймения приборов модификации Оникс- 1.ВД.030

Место пломбирования

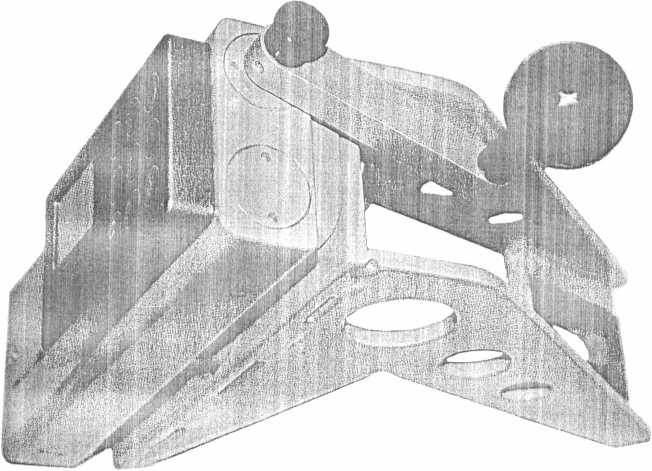

Для модификации Оникс-1 .СР.030 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 4). Это место одновременно является местом нанесения оттиска клейма при поверке

Место пломбирования

Рисунок 4 - Место пломбирования и клеймения приборов модификации Оникс-1.СР.030

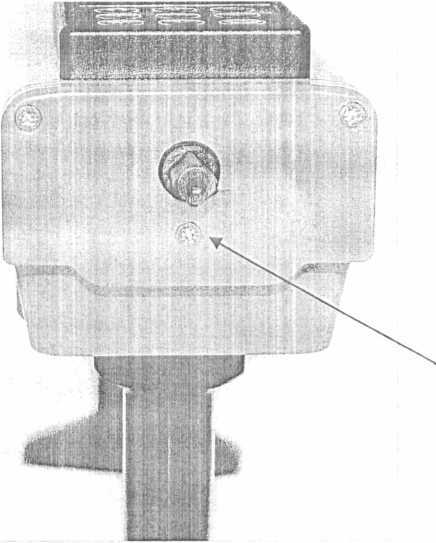

Для модификаций Оникс-1 .АП.020, Оникс-1 .АП.005 и Оникс-1 .ВД.020 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 5). Это место одновременно является местом нанесения оттиска клейма при поверке

Место пломбирования

Рисунок 5 - Место пломбирования и клеймения приборов модификаций Оникс-1.АП.020, Оникс-1 .АП.005 и Оникс-1 .ВД.020

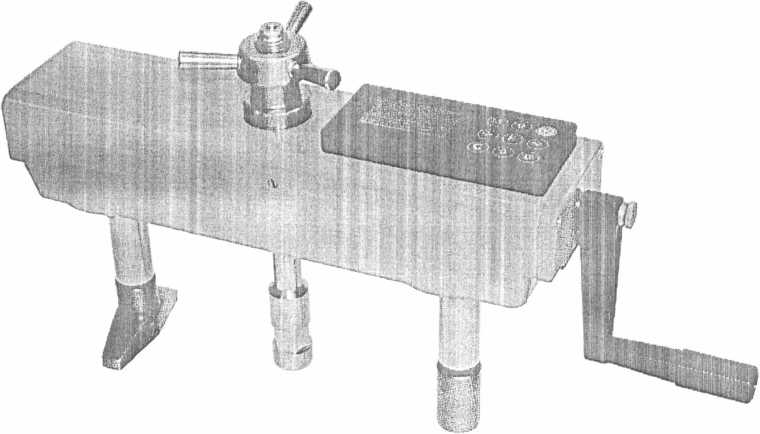

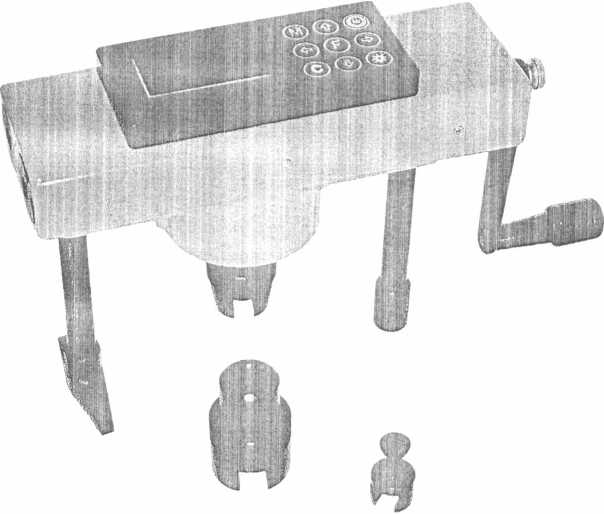

Рисунок 6- Общий вид приборов модификации Оникс-1.00.050, Оникс-1.ОС. 100

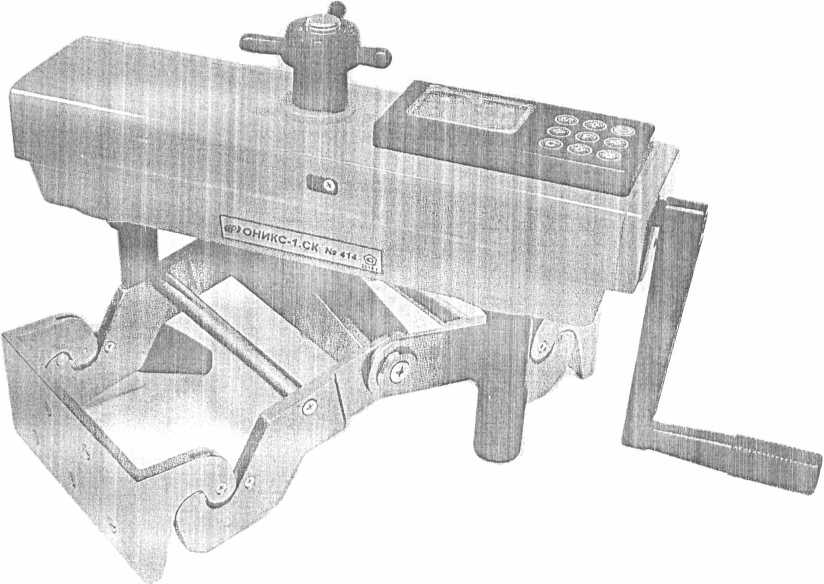

Рисунок 7- Общий вид приборов модификации Оникс-1 .СК.050. Оникс-1 .СК. 100

Рисунок 8- Общий вид приборов модификации Оникс-1 .СР.030

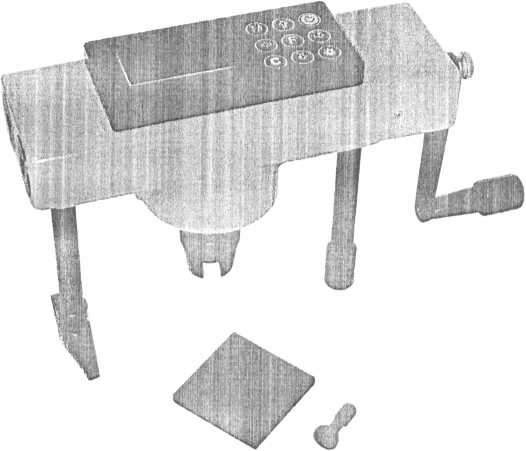

Рисунок 9- Общий вид приборов модификации Оникс-1 .АП.020, Оникс-1 .АП.005

Рисунок 10 - Общий вид приборов модификации Оникс-1 .ВД.020

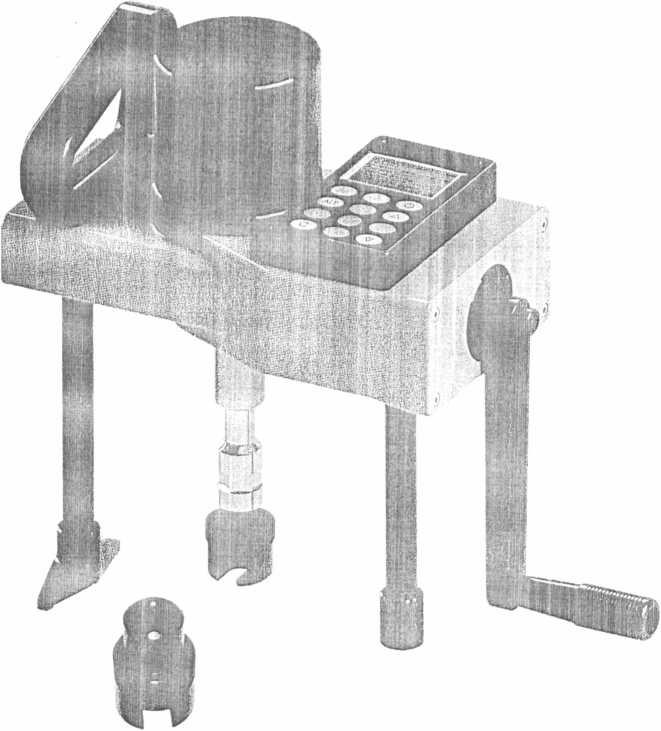

Рисунок 11 - Общий вид приборов модификации Оникс-1 .ВД.030

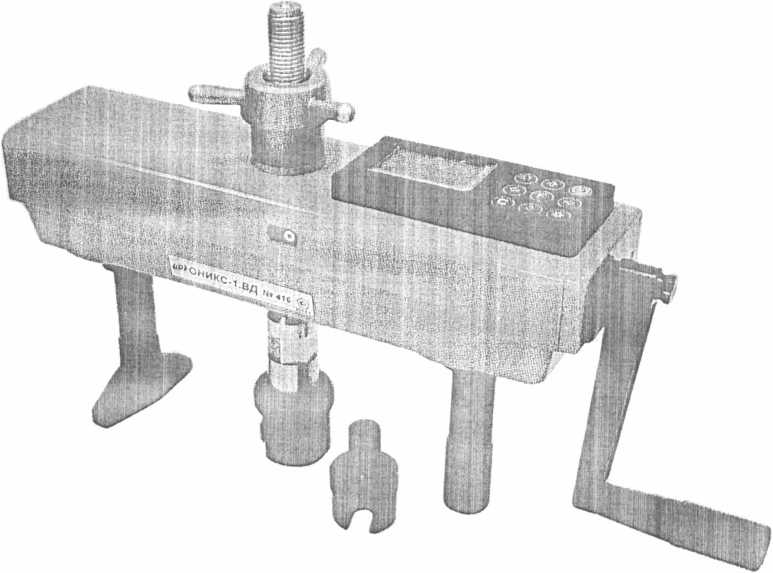

Рисунок 12- Общий вид приборов модификации Оникс-1 .ВД.050, Оникс-1.ВД. 100

Программное обеспечение

Программное обеспечение прибора реализует алгоритмы:

- оцифровка сигнала с датчика силы при нагружении и преобразование в значение прочности;

- оцифровка сигнала с датчика перемещения при вырыве дюбелей и анкерных устройств и преобразование в значение прочности (для модификации Оникс-1 .ВД.030).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "С".

Технические характеристики

Диапазон измерения нагрузки, кН

- модификация ОНИКС-1 .ОС

исполнение 1   Оникс-1 .ОС.050

от 5,0 до 50,0

от 5,0 до 100,0

от 5,0 до 50,0 от 5,0 до 100,0

от 3,0 до 30,0

от 3,0 до 20,0 от 1,0 до 5,0

исполнение 2   Оникс-1 .ОС. 100

- модификация ОНИКС-1.СК исполнение 1   ОНИКС-1 .СК.050

исполнение 2   ОНИКС-1 .СК. 100

- модификация ОНИКС-1 .СР.030

- модификация ОНИКС-1 .АП

исполнение 1    ОНИКС-1.АП.020

исполнение 2    ОНИКС-1 .АП.005

- модификация ОНИКС-1 .ВД

исполнение 1 исполнение 2 исполнение 3 исполнение 4

ОНИКС-1.ВД.020

ОНИКС-1 .ВД.030

ОНИКС-1.ВД.050

ОНИКС-1.ВД. 100

от 3,0 до 20,0 от 3,0 до 30,0

от 5,0 до 50,0

от 5,0 до 100,0

Пределы допускаемой основной относительной погрешности при измерении нагрузки, %

Диапазон измерения перемещения для модификации Оникс-1.ВД.030, мм

и 2,0

от 0 до 45

Максимальное перемещение для модификации

Оникс-1 .ВД.ОЗО, мм, не более

Пределы абсолютной погрешности

при измерении перемещения для модификации

Оникс-1.ВД.ОЗО, мм, в диапазоне:

-от 0 до 10,0 мм

- от 10,0 до 45,0 мм                                                       не нормируется

Цена единицы измерения нагрузки младшего разряда, кН

- для модификаций Оникс-1, АП

- для модификаций Оникс-1 .СК

- для остальных модификаций

Пределы допускаемой дополнительной погрешности при

измерении нагрузки при отклонении температуры

окружающей среды от нормальной области на каждые 10 °C

в пределах рабочего диапазона температур, %

Пределы допускаемой дополнительной погрешности при

измерении перемещения при отклонении температуры

окружающей среды от границ нормальной области на каждые 10 °C

в пределах рабочего диапазона температур, мм                                     ± 0,05

Питание приборов. В

- от одного аккумулятора типа АА                                            1,3 ± 0,2

- от одного аккумулятора типа AAA                                           1,3 г 0,2

- от литиевой батареи                                                           3,7 ± 0,5

Потребляемая мощность, Вт, не менее

Рабочие условия эксплуатации:

- рабочий диапазон температур

окружающего воздуха, °C                                      от минус 10 до плюс 40

- относительная влажность воздуха при плюс 25 °C, не более, %

- атмосферное давление, кПа                                               от 84 до 106,7

Масса прибора, кг, не менее

Габаритные размеры (длина * ширина * высота), мм, не менее

175 х 55x125

Средняя наработка на отказ, ч, не менее

Полный средний срок службы, лет, не менее

10

Знак ут верждения т ипа

наносится наклейкой на лицевые панели приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408221.100 РЭ,

НКИП.408227.100 РЭ, НКИП.408224.100 РЭ, НКИП.408222.100 РЭ, НКИП.408228.100 РЭ,

НКИП.408223.100 РЭ, НКИП.408229.100 РЭ.

Комплектность

Таблица 1 - Комплектность приборов

* - в зависимости от модификации прибора

Поверка

осуществляется в соответствии с методикой поверки МП 408221-100 «Измеритель прочности материалов Оникс-1. Методика поверки», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в мае 2014 года.

Основные средства поверки

- Динамометр электронный ДИН-IC диапазон измерения силы от 0,01 до 100 кН, относительная погрешность измерения ± 0,3 %;

- Динамометр образцовый ДОСМ-3-5 диапазон измерения силы от 5 до 50 кН, 2-го разряда ГОСТ 9500-84;

- Динамометр образцовый ДОСМ-З-ЗОУ диапазон измерения от 3 до 30 кН, 2-го разряда ГОСТ 9500-84;

- Динамометр образцовый ДОСМ-З-ЮУ диапазон измерения силы от 1 до 10 кН, 2-го разряда ГОСТ 9500-84;

- Штангенциркуль с цифровым отсчетом и глубиномером Vogel 0-150 мм, ИДО 0,01 мм, погрешность измерения ± 0,01 мм

Сведения о методах измерений

Описание методики измерений содержится в Руководствах по эксплуатации НКИП.408221.100 РЭ, НКИП.408227.100 РЭ, НКИП.408224Н00 РЭ, НКИП.408222.100 РЭ, НКИП.408228.100 РЭ, НКИП.408223.100 РЭ, НКИП.408229.100 РЭ.

Нормативные документы

ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы».

ТУ 4271-027-7453096769-2013 «Измерители прочности материалов ОНИКС-1. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
