Магазины нагрузок МР3025
| Номер в ГРСИ РФ: | РБ 03 13 3739 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО предприятие "ЗИП-Научприбор", г. Краснодар |
Магазины нагрузок МР 3025 предназначены для использования в качестве нагрузок : при поверке измерительных трансформаторов напряжения с номинальными вторичными напряжениями 1оо/\з В и 100В.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3739 15 |
| Наименование | Магазины нагрузок МР3025 |
| Год регистрации | 2015 |
| Номер сертификата | 9812 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2017-10-02 |
| Получатель сертификата | ООО предприятие "ЗИП-Научприбор", г. Краснодар, Россия (RU) |
Производитель / Заявитель
ООО предприятие "ЗИП-Научприбор"
Адрес: 350072, г. Краснодар, ул. Московская, 5
Контакты: (861) 252-32-20 // (861) 252-33-83
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 3ИУСН.452.003 МП (2007 г.). |
| Признание поверки | Первичная при выпуске из производства: Краснодарский ЦСМС (номер реестра - №034, шифр поверительного клейма - АУ)(НТК №05-08). |
Поверители
Скачать
|
Описание типа РБ 03 13 3739 15 [2008-09-22]
rb-03-13-3739-15_2008-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3739 15 [2015-08-12]
rb-03-13-3739-15_2015-08-12.pdf
|
Скачать |
Описание типа
Назначение
Магазины нагрузок МР 3025 предназначены для использования в качестве нагрузок : при поверке измерительных трансформаторов напряжения с номинальными вторичными напряжениями 1оо/\з В и 100В.
Описание
Магазины нагрузок МР 3025 (далее - магазины) представляют собой переносные приборы, собранные в диэлектрическом корпусе и снабженные откидывающейся ручкой. Изготавливаются в типоисполнениях МР3025 (100 В; 80,42 В А), МР3025 (57,7 В; 80,42 В А), МР3025 (100 В; 200 В А), МР3025 (57,7 В; 200 В А). Магазины содержат переключаемые секции нагрузок, которые обеспечивают нагрузку поверяемого измерительного трансформатора напряжения. Секции могут быть включены в любом наборе. Каждая секция состоит из последовательно соединенных резистора, дросселя и выключателя. Подключение секций к входным зажимам производится соответствующими выключателями, установленными на лицевой панели. Для подключения вторичной обмотки трансформатора к входным зажимам магазина следует использовать гибкий изолированный провод сечением не менее 0,5 м.м2, снабженный наконечниками.

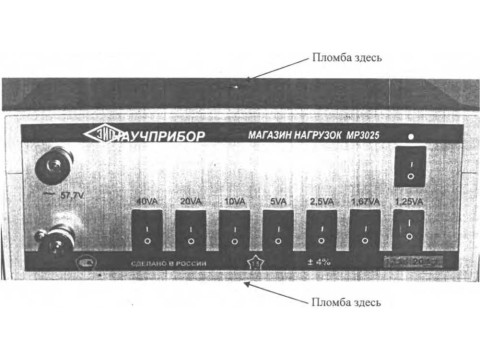

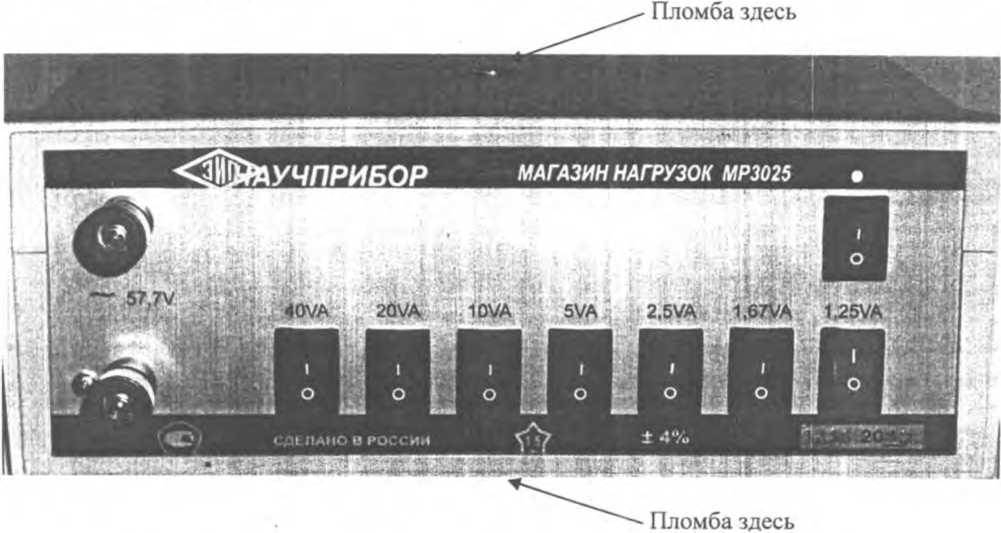

Общий вид передней панели магазина МР3025 (57,7В; 80,42ВА)

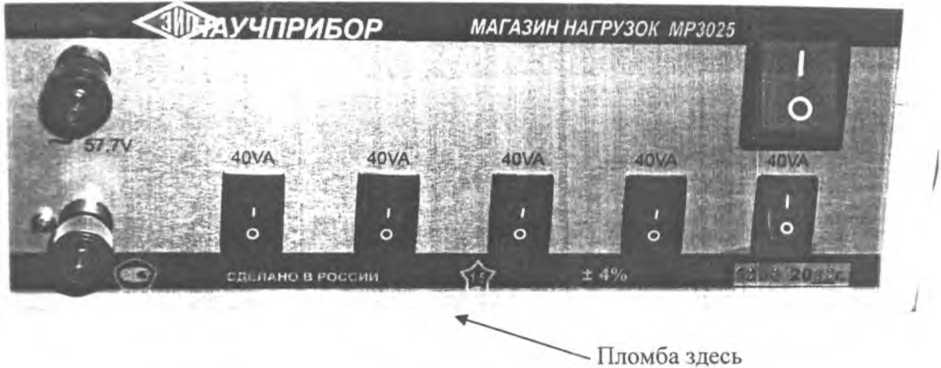

Общий вид передней панели магазина МР3025 (57,7В; 200ВА)
Пломба здесь
Пломба здесь

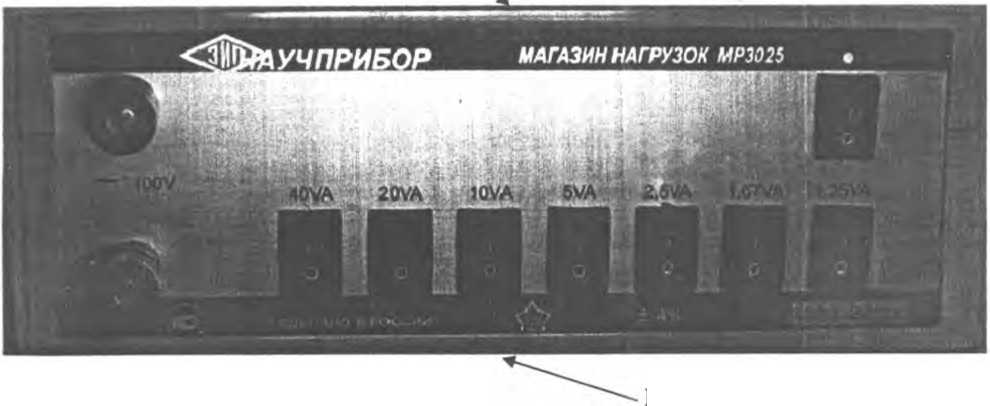

Общий вид передней панели магазина МР3025 (100В; 80,42ВА)
Пломба здесь
Пломба здесь

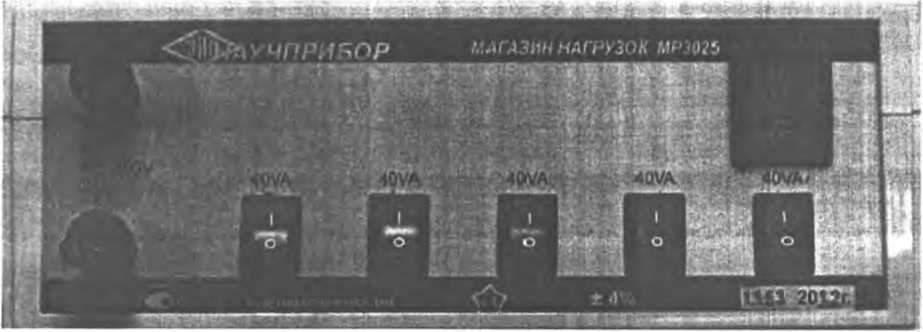

Общий вид передней панели магазина МР3025 (100В; 200ВА)

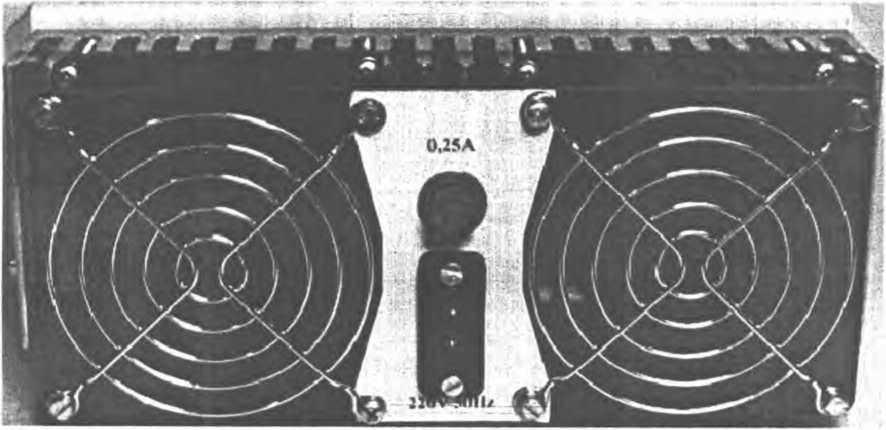

Общий вид задней панели магазинов МР3025 модификаций (57,7В; 200ВА) (100В; 200ВА)

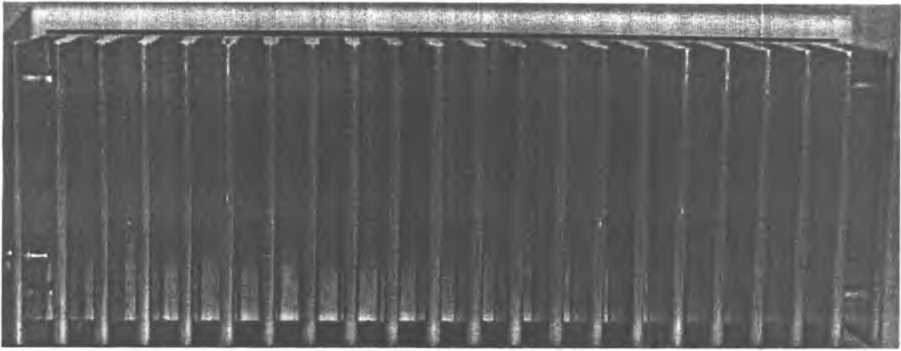

Общий вид задней панели магазинов МР3025 модификаций (57,7В; 80,42ВА) (100В; 80.42ВА)
hnokuut технические характеристики
жаление активных сопротивлений и индуктивности нагрузок, а также их допускае-:* мнения приведены в таблице 1.
-и.и ■ Характеристики магазинов
|
• качение секции минлтьнос зна- ПОЛНОЙ МОШ-ft •. :н натрузки). ь |
Номинальное значение активного сопротивления нагрузки, Ом |
Допустимое отклонение активного сопротивления нагрузки, Ом, не более |
Номинальное значение индуктивности нагрузки, Гн |
Допустимое отклонение индуктивности нагрузки, Гн, не более |
|
МРЧС5.1 (100 В; 80, |
12 ВА) | |||
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
20 |
400 |
± 16 |
0,955 |
± 0,038 |
|
10 |
800 |
±32 |
1,910 |
± 0,076 |
|
5 |
1600 |
±64 |
3,820 |
±0,153 |
|
2.5 |
3200 |
± 128 |
7,639 |
± 0,305 |
|
1.67 |
4700 |
± 188 |
11,44 |
±0,46 |
|
■ 1.25 |
6400 |
±256 |
15,28 |
±0,61 |
|
г МР4)25.2 (57.7 В; 80,42 В-А) | ||||
|
* 40 |
66,6 |
±2,66 |
0,159 |
± 0,0064 |
|
20 |
133,2 |
±5,33 |
0,318 |
±0,0127 |
|
10 |
266,3 |
± 10,6 |
0,636 |
± 0,0254 |
|
5 |
532,6 |
±21,3 |
1,272 |
±0,051 |
|
2.5 |
1065,4 |
±42,6 |
2,545 |
±0,102 |
|
1,67 |
1594 |
±63,7 |
3,810 |
± 0,152 |
|
1.25 |
2130 |
± 85,2 |
5,090 |
± 0,203 |
|
МР.*025.3 (100 В; 200 ВА) | ||||
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
40 |
200 |
±8 |
0,477 |
± 0,019 |
|
? 40 |
200 |
±8 |
0,477 |
±0,019 |
|
' 40 |
200 |
±8 |
0,477 |
±0,019 |
|
MFMJ25.4 (57,7 В; 200 В А) | ||||
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
Пределы допускаемых значений основной относительной погрешности комплексного сисзуытмвления каждой секции магазина и суммарного значения комплексного сопротивлении (ори включении всех секций) равны ± 4 % от номинального значения включенной на-rpj-жж.
Пределы допускаемых значений дополнительной погрешности комплексного сопро-twMonu каждой секции магазина и суммарного значения комплексного сопротивления tope включении всех ступеней) не превышают пределов допускаемой основной погрешности яря тиснении температуры окружающего воздуха от нормальной до нижнего и верхнего «•теши рабочего диапазона температур.
! i >минлльный коэффициент мощности: 0,8.
Нормальные условия эксплуатации:
- ivMnepaiypa окружающего воздуха: (18...22) °C;
■ относительная влажность: (30 ... 80) %;
- а’мосферное давление: (84 ... 106) кПа.
По уск'йчивости к климатическим воздействиям в рабочих условиях применения ма-.-. ин .>н'1»с1ствует к группе 2 по ГОСТ 22261:
■ температура окружающего воздуха: (10. ..35) °C;
- относительная влажность: 80 % при 25 °C;
- атмосферное давление: (70 ... 106,7) кПа.
Предельные условия транспортирования магазина соответствуют группе 2 по ГОСТ
Габаритные размеры - не более 240 х 280 х 90 мм.
Масса магазина: 3,5 кг.
Средняя наработка на отказ - не менее 20 000 ч.
Средний срок службы - не менее 12 лет.
Ьм утверждения типа
Знак утверждения типа наносят на лицевую панель магазина методом трафаретной пе-wrv. ка титульные листы руководства по эксплуатации и формуляра - печатным способом.
Квшыпстность средства измерений
В комплект магазина входят составные части, принадлежности и документация, при-н хмямс в таблице 2.
Т<6.шца 2 - Комплектность магазина
|
[ Кжмоюмние. условное обозначение |
Количество |
|
(1 Чмжшм нагрузок МР3025 |
1 |
|
J 2 Руководство по эксплуатации |
1 |
|
_ |
1 |
Немека
«уяжктжляется по документу ЗИУСН.452.003 МП «Магазин нагрузок МР 3025 Методика п-жри». согласованным ГЦИ СИ ФГУП «ВНИИМС» в июле 2007 г.
Перечень основных средств поверки магазина приведен в таблице 3.
|
Тя&явм 3 | |
|
Ь<ммапмние средств поверки |
Основные технические характеристики |
|
[ 3 Пвдьгмстр цифровой Щ300 |
Диапазон измерений сопротивления постоянному току: (0,001... 10) кОм |
|
С Прмбор комбинированный шфржэА В7-38 |
Диапазон измерений действующих значений напряжения переменного тока номинальной частотой 50 Гц: (0,1... 100) В, пределы допускаемой относительной основной погрешности.^ [0,5+0,05(Uk/Ux-l]% |
|
Мнпгмм емкостей Р5025 |
Диапазон емкостей: (0,001... 1,0) мкФ, кл. точности:0,5 |
|
4 Мйгвши сопротивлений РЗЗ |
Диапазон сопротивлений: (0,01... 19) кОм, кл. точности:0,5 |
|
1 (Мжжхлограф С1-65 А ................................................................................................... |
Диапазон измерений амплитуды периодического сигнала: 1мВ...10В, основная погрешность^ 3;. Диапазон измерений временных сигналов: (1... 100) мс, основная погрешность: ±4. |
магаимв • мсголиках (методах) измерений
м жвя» приведены в руководстве по эксплуатации ЗИУСН.452.003 РЭ.
■fiMjneeei гт и технические документы, устанавливающие требования к магазинам MF 3025
И ! 94 «Средства измерений электрических и магнитных величин. Общие техниче-
Им» замами
If 766445-01 «Магазин нагрузок МР3025»
ОшмаиММШМ по областям применения в сфере государственного регулирования обес-Ммямм* «ампы измерений
« Цри выполнении работ по оценке соответствия промышленной продукции и продук-ft* микж, а также иных объектов установленным законодательством Российской Фе-Цриммовожпяьньш требованиям.
ЭИОфКЯф«игп*€ «ЗИП-Научприбор».
M0G72. г. Краснодар, ул. Московская, 5
ЙМфМ(М1)252-32-20, 252-32-92, факс (861) 252-32-92, Web: www.znp.ru
ИмЬиНГпудь
Вммяиыы* центр
Г?НДОфПММ1Ы* центр испытаний средств измерений Федеральное государственное уни-|ЩЦМ* ЦрВЯПриятнс «Всероссийский научно-исследовательский институт метрологической они СИ ФГУП «ВНИИМС»),
|Ц*маятй адрес: 119361, г. Москва, ул. Озерная, д. 46.
Щв HfWlS)437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
|МшфММт1а аккредитации 30004-08 от 27.06.2008 г.
Шамииа»руж>аодителя Федерального ММИМЬЯ» тммчсскому регулированию
