Регистраторы параметров движения лифтового подъёмного оборудования B-590 "ПАЛТУС"
| Номер в ГРСИ РФ: | РБ 03 06 5731 15 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | Белорусский государственный университет (БГУ), г. Минск |
|
Описание типа РБ 03 06 5731 15 [2015-11-03]
rb-03-06-5731-15_2015-11-03.pdf
|
Скачать |
Регистраторы параметров движения лифтового подъёмного оборудования В-590 «ПАЛТУС» (далее - приборы) предназначены для измерения виброускорения при движении подъемного механизма, расчета, регистрации и индикации параметров движения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5731 15 |
| Наименование | Регистраторы параметров движения лифтового подъёмного оборудования B-590 "ПАЛТУС" |
| Год регистрации | 2015 |
| Номер сертификата | 9818 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | Белорусский государственный университет, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Белорусский государственный университет
Адрес: 220050, г.Минск, пр.Независимости, 4
Контакты: тел/факс (017)226-59-40// E-mail:canc@org.bsu.unibel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2510-2015. |
Поверители
Скачать
|
Описание типа РБ 03 06 5731 15 [2015-11-03]
rb-03-06-5731-15_2015-11-03.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы параметров движения лифтового подъёмного оборудования В-590 «ПАЛТУС» (далее - приборы) предназначены для измерения виброускорения при движении подъемного механизма, расчета, регистрации и индикации параметров движения.
Область применения прибора - проведение исследований и испытаний, техническое освидетельствование подъёмных механизмов в различных областях хозяйственной деятельности.
Описание
Прибор представляет собой портативное устройство с индикатором, клавиатурой, автономным питанием и магнитными держателями. Принцип действия прибора заключается в следующем. С помощью датчика статических и динамических ускорений производится измерение ускорения исследуемых подъемных механизмов по трем перпендикулярным осям. Далее с помощью модуля аналого-цифрового преобразования производится дискретизация аналоговых сигналов с датчика по времени и амплитуде с преобразованием в цифровой код, который сохраняется во внутренней памяти прибора. В процессе измерений на индикаторе прибора могут отображаться среднее или среднеквадратическое значение ускорения по одной из измерительных осей. По завершении процесса регистрации данных производится первичный расчет и отображение на экране максимального и минимального пиковых значений ускорения.
Первичная обработка измерительных данных в приборе и отображение результатов на встроенном экране позволяет оперативно оценивать техническое состояние подъемного механизма. Более детальный анализ зарегистрированных данных предоставляется пользователю на компьютере, к которому прибор может быть подключен по интерфейсу USB. Специализированное программное обеспечение позволяет осуществлять дальнейшую математическую обработку результатов измерений, детально отображать на экране компьютера временные зависимости регистрируемых параметров, измерять их численные значеш^^^^да5а встроенной в прибор аккумуляторной батареи производится от порта USB компьюте^с^^ощью кабеля из комплекта поставки. I )
Внешний вид прибора представлен на рисунке 1. Схема пломбирования прибора от несанкционированного доступа с указанием места расположения знака поверки (клейма-наклейки) приведены в приложении А.

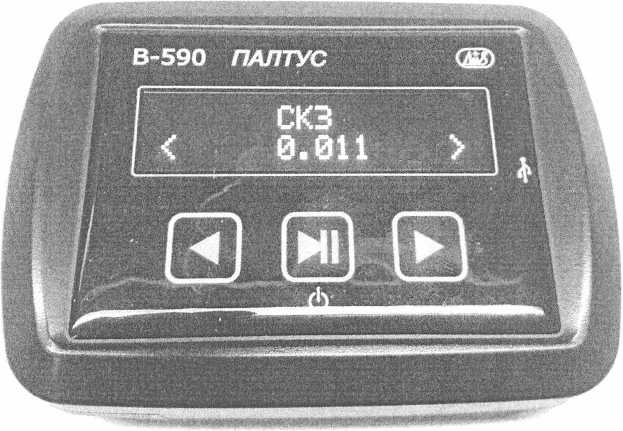

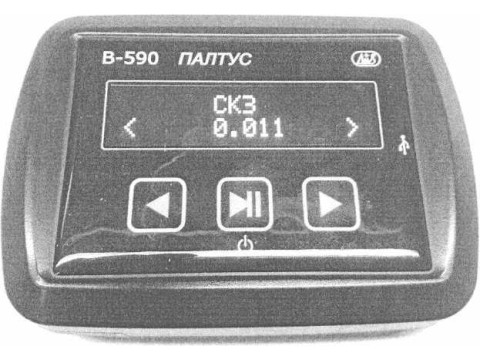

Рисунок 1 - Регистратор параметров движения лифтового подъёмного оборудования В-590 «ПАЛТУС»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Основные технические и метрологические характеристики представлены в таблице 1
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений виброускорения, м/с2 |
от 0,4 до 30 |
|
2 Пределы допускаемой относительной погрешности измерения виброускорения в рабочем диапазоне амплитуд на базовой частоте 80 Гц, % |
±5 |
|
3 Пределы допускаемой неравномерности АЧХ виброускорения в диапазоне частот от 10 до 160 Гц, % |
±7 |
|
4 Пределы допускаемой относительной погрешности измерения виброускорения в рабочем диапазоне амплитуд и частот, % |
± 10 |
|
5 Диапазон показаний линейной скорости, м/с |
от 0,16 до 10 |
|
6 Диапазон измерений линейной скорости, м/с |
от 0,16 до 1,6 |
|
7 Пределы допускаемой относительной погрешности измерений линейной скорости в нормируемом диапазоне измерений, % |
± 10 |
|
8 Время автономной работы, ч, не менее |
5 |
|
9 Средняя наработка на отказ, ч, не менее |
4000 |
|
10 Средний срок службы, лет, не менее |
5 |
|
11 Габаритные размеры, мм, не менее |
120x90x35 |
|
12 Масса, кг, не более |
0,25 |
|
13 Диапазон рабочих температур, °C |
от 10 до 35 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель методом шелкографии лиД^лшым способом, а также на титульный лист «Руководства по эксплуатации» - типографским мез-оДол/?^?5 Г/ № \
U (Рдблики Бела№ / у, \Для документов/
Комплектность
Комплектность приборов соответствует таблице 2.
Таблица 2 - Комплектность приборов
|
Наименование |
Обозначение |
Примечание |
|
Регистратор параметров движения лифтового подъёмного оборудования В-590 «ПАЛТУС» |
ФДБИ 131.00.00.00 |
— |
|
Соединительный кабель USB |
— |
— |
|
Руководство по эксплуатации |
ФДБИ 131.00.00.00 РЭ |
— |
|
Методика поверки |
МРБ МП.2510-2015 |
— |
|
Паспорт |
ФДБИ 131.00.00.00 ПС |
— |
|
Тара упаковочная |
ФДБИ 131.00.00.00 |
— |
|
Программное обеспечение, версия 3.0. |
