Дозиметры индивидуальные гамма-излучения ДКГ-РМ1904А
| Номер в ГРСИ РФ: | РБ 03 17 5728 15 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
|
Описание типа РБ 03 17 5728 15 [2015-11-03]
rb-03-17-5728-15_2015-11-03.pdf
|
Скачать |
Дозиметры индивидуальные гамма-излучения ДКГ-РМ1904А (далее по тексту приборы) предназначены для измерения индивидуального эквивалента дозы I Ip( 10) гамма-излучения (далее по тексту ЭД), мощности индивидуального эквивалента дозы Нг(10) гамма-излучения (далее по тексту - МЭД), выдачи световой и звуковой сигнализации при превышении пороговых значений ЭД или МЭД, связи (обмена информацией) с персональным компьютером (ПК) или смартфоном.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5728 15 |
| Наименование | Дозиметры индивидуальные гамма-излучения ДКГ-РМ1904А |
| Год регистрации | 2015 |
| Номер сертификата | 9815 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2522-2015. |
Поверители
Скачать
|
Описание типа РБ 03 17 5728 15 [2015-11-03]
rb-03-17-5728-15_2015-11-03.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры индивидуальные гамма-излучения ДКГ-РМ1904А (далее по тексту приборы) предназначены для измерения индивидуального эквивалента дозы I Ip( 10) гамма-излучения (далее по тексту ЭД), мощности индивидуального эквивалента дозы Нг(10) гамма-излучения (далее по тексту - МЭД), выдачи световой и звуковой сигнализации при превышении пороговых значений ЭД или МЭД, связи (обмена информацией) с персональным компьютером (ПК) или смартфоном.
Приборы могут быть использованы для измерения ионизирующих излучений сотрудниками таможенных и пограничных служб, транспортных организаций, персоналом атомных установок, радиологических и изотопных лабораторий, со трудниками министерства чрезвычайных ситуаций, полиции, а также службами радиационной безопасности других министерств и ведомств.
Описание
Принцип действия приборов в режиме измерения основан на подсчете числа импульсов, поступающих с выхода детектора гамма- излучений, и вычислении МЭД гамма- излучения.
В режиме связи с персональным компьютером (ПК) обмен информацией между прибором и ПК, использующим операционной системы Windows, осуществляется через USB порт.
В режиме связи со смартфоном, работающим на б<рс операционных систем iOS версия 7.1.1 и выше, и Android OS версия 4.4 и выше (далее но тексту смартфоны) обмен информацией между прибором и смартфоном осуществляется по каналу Bluetooth" 4.0 ГЕ.
Прибор не содержит собственного индикатора для индикации измеренных значений МЭД и ЭД. Измеренные значений МЭД и ЭД хранятся в энергонезависимой памяти прибора, а в режиме связи с ПК или смартфоном индицируются на дисплеях ПК или смартфона.
Питание приборов осуществляется от встроенного аккумулятора напряжением 3,8 В. Заряд аккумулятора осуществляется через кабель USB-microUSB от USB разъема ПК.
Конструктивно прибор выполнен в миниатюрном исполнении.
Прибор может размещаться в специальном чехле и крепиться на элементах одежды (ремнях, карманах и т. д.)
На лицевой панели расположен световой индикатор. На верхней торцевой стороне расположена кнопка включения/выключения прибора .

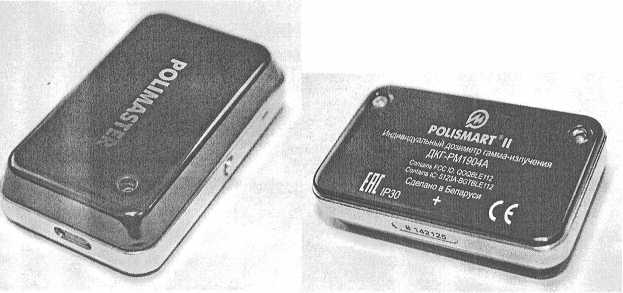

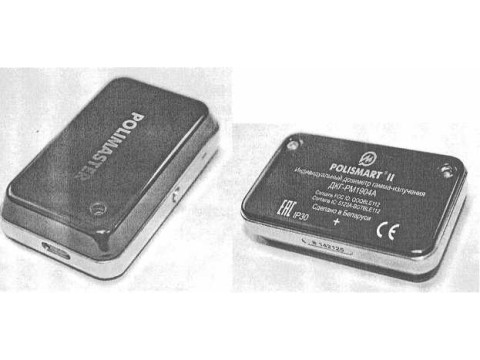

Общий вид прибора представлен на рисунке 1:
Рисунок 1. Общий вид приборов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Основные характеристики приборов представлены в таблице 1.
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Диапазон индикации МЭД (при подключении к ПК или смартфону) |
от 0,01 мкЗв/ч до 120,0 мЗв/ч |
|
Диапазон измерения МЭД |
от 1,0 мкЗв/ч до 100,0 мЗв/ч |
|
Пределы допускаемой основной относительной погрешности измерения МЭД |
±(15 + ^/^%, где Н - значение МЭД, мЗв/ч, Ki - коэффициент, равный 0,005 мЗв/ч |
|
Диапазон индикации ЭД (при подключении к ПК или смартфону) |
от 0,1 мкЗв до 12,0 Зв |
|
Диапазон измерения ЭД |
1,0 мкЗв до 10,0 Зв |
|
Пределы допускаемой основной относительной погрешности измерения ЭД |
± 15% |
|
Диапазон энергий регистрируемого гамма-излучения |
от 0,059 до 1,5 МэВ |
|
Энергетическая зависимость при регистрации гамма-излучения относительно энергии 0,662 МэВ (137Cs) |
-29/+30% |
|
Коэффициент вариации (отклонение показаний приборов, вызываемое статистическими флуктуациями), не более: • Н р < 10мкЗв/ч; • 10мкЗв/ч < Нр <60 мкЗв/ч; • Нр > 60 мкЗв/ч; |
20% (21-(Яр/10мкЗв/ч))% 15% |
|
Нестабильность показаний прибора за время непрерывной работы 24 часа, не более |
/ 7......"jt; «| (Государственный р S РА Ц средств измерен “ /и ' Беи |
продолжение таблицы 1
|
1 |
2 | |
|
Относительная погрешность измерения ЭД, обусловленная гамма-фоном с учетом собственного фона детектора, при МЭД гамма-фона не более 0,1 мкЗв/ч, не более |
± 15 % | |
|
Время установления показаний (время отклика) при плавном или пошаговом увеличении МЭД от низкого значения МЭД внешнего фона гамма-излучения до высокого значения МЭД (не менее 1 мЗв/ч), за которое прибор должен показать значение МЭД с погрешностью, не выходящей за пределы от минус 17 % до плюс 25% от установившегося высокого значения МЭД, нс более____________________ Рабочие условия эксплуатации: - диапазон температур окружающего воздуха; - относительная влажность окружающего воздуха при 30 ° С; - давление, кПа |
______________________________10 с ______________________ от минус 20 до 50 ° С 98 % от 84 до 106,7 кПа | |
|
Номинальное напряжение питания прибора |
3,8 (минус 0,2; +0,4) В | |
|
Степень защиты по ГОСТ 14254 |
IP30 | |
|
Время непрерывной работы прибора при полной зарядке аккумулятора, не менее: - при отключенном Bluetooth® 4.0 LE - при включенном Bluetooth* 4.0 LE |
2000 ч 300 ч | |
|
Пределы допускаемой дополнительной относительной погрешности измерения МЭД, не более: - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °C до минус 20 °C и от нормальной до 50 °C; - при относительной влажности окружающего воздуха 98 % при 30 °C; - при изменении напряжения питания от номинального значения 3,8 В до крайних значений напряжения питания.; - при воздействии магнитного поля промышленной частоты напряженностью 800 А/м; - при воздействии радиочастотных электромагнитных полей |
± 10% ±10% ± 10% ± 10% ± 10% | |
|
Средний срок службы, не менее__________ Наработка на отказ, не менее |
10 лет | |
|
20000 ч | ||
|
Среднее время восстановления, не более |
60 мин | |
|
Габаритные размеры прибора,, не более |
60 х 38 х 18 мм | |
|
Масса прибора, не более |
0,033 кг | |
ЗИЛЕ УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульный лист паспорта ТИГР.412114.501 ПС типографским способом.
Комплектность
Комплект поставки приборов соответствует таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Дозиметр индивидуальный гамма-излучения ДКГ-РМ1904А |
ТИГР.412114.501 |
1 |
|
Кабель USB - microUSB |
1 | |
|
Шнурок |
1 | |
|
Бейдж из мягкого ПВХ с клипсой |
ТИГР.301176.516 |
3 1 |
|
Паспорт1 ’ |
ТИГР.412114.501 ПС | |
|
Программное обеспечение (ПО) для ПК2) |
ТИГР.00043.00.00 |
1 |
|
Руководство по эксплуатации |)2) |
ТИГР.412114.501 РЭ |
1 |
|
Краткое руководство по эксплуатации |
ТИГР.412114.501 РЭ (К) |
__1___ 1 |
|
Упаковка |
ТИГР.305641.515 | |
|
В состав входит методика поверки 2) Поставляется на электронном носителе | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.080-2015 "Дозиметры индивидуальные гамма-излучения ДКГ-РМ1904А. Технические условия".
СТБ IEC 61526-2012. "Приборы радиационной защиты. Измерение индивидуального эквивалента дозы Нр(10) и Нр(0,07) для рентгеновского, гамма-, нейтронного и бета излучений. Дозиметры индивидуальные с непосредственным считыванием показаний эквивалента дозы".
ТОСТ 28271-89. "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".
ГОСТ 27451-87. "Средства измерений ионизирующих излучений. Общие технические условия".
МРБ МП.2522-2015 "Дозиметр индивидуальный гамма-излучения ДКГ-РМ1904А. Методика поверки".
Заключение
Дозиметры индивидуальные гамма-излучения ДКГ-РМ1904А соответствуют требованиям технических условий ТУ BY 100345122.080 -2015, СТБ IEC 61526-2012, ГОСТ 28271-89, ГОСТ 27451-87, ТР ТС 020/2011 (сертификат соответствия: серия BY № 0064050, выдан ОАО "БЕЛЛИС", срок действия с 30.06.2015 по 29.06.2020)
Межповерочный интервал - не более 12 месяцев (для приборов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации №BY 112.02.1.0.0025.
