Измерители параметров УЗО ПЗО-500 ПРО и ПЗО-500

Измерители параметров УЗО ПЗО-500 ПРО и ПЗО-500 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 13 4245 15
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	АО "НПФ "Радио-Сервис", г. Ижевск

Скачать

	Описание типа РБ 03 13 4245 15 [2010-02-22] rb-03-13-4245-15_2010-02-22.pdf	Скачать
	Описание типа РБ 03 13 4245 15 [2015-08-11] rb-03-13-4245-15_2015-08-11.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители параметров УЗО ПЗО-500 ПРО и ПЗО-500 (далее - измерители) предназначены для измерений параметров устройств защитного отключения, как находящихся в сети «220 В», так и вне её (в автономном режиме). Измерители ПЗО-500 ПРО также измеряют напряжение прикосновения и сопротивление петли «фаза-нуль».

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 4245 15
Наименование	Измерители параметров УЗО ПЗО-500 ПРО и ПЗО-500
Год регистрации	2015
Номер сертификата	9806
Дата регистрации	2015-06-03
Срок действия	2019-03-28
Получатель сертификата	ЗАО "НПФ "Радио-Сервис", г. Ижевск, Россия (RU)

Производитель / Заявитель

ЗАО "НПФ "Радио-Сервис"

Адрес: 426033, г. Ижевск, ул. Пушкинская, 268

Контакты: (3412) 439-144 // (3412) 439-263

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по: РАПМ.411133.001РЭ (2008 г.) для средств измерений, изготовленных до 01.01.2014; РАПМ.411133.001РЭ (2014 г.) для средств измерений, изготовленных после 01.01.2014.
Признание поверки	Первичная при выпуске из производства: ЗАО "НПФ "Радио-Сервис" (номер реестра - №1323, шифр поверительного клейма - ВИЯ)(НТК №13-09); Удмуртский ЦСМ (аттестат аккредитации - № RA.RU.3113312, шифр поверительного клейма - АО)(НТК №02-16).

Поверители

Скачать

	Описание типа РБ 03 13 4245 15 [2010-02-22] rb-03-13-4245-15_2010-02-22.pdf	Скачать
	Описание типа РБ 03 13 4245 15 [2015-08-11] rb-03-13-4245-15_2015-08-11.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия измерителей основан на формировании непитательного тока электронным источником тока, который управляется микропроцессором.

Измерители содержат следующие основные узлы: микропроцессор, индикатор, клавиатуру, управляемый электронный источник тока, датчик разрыва цепи и источник питания.

Микропроцессор фиксирует измеренные значения и запоминает их в своих регистрах.

Микропроцессор управляется с клавиатуры и формирует сигналы управления источником тока, а также формирует сигналы управления дисплеем.

В режиме измерений напряжения переменного тока входной сигнал выпрямляется, сглаживается входным фильтром низких частот и через делитель напряжения поступает на встроенный АЦП микропроцессора. Последний вычисляет величину напряжения относительно внутреннего опорного напряжения и выдает результат на индикатор.

Источник испытательного тока управляется микропроцессором с использованием широтно - импульсной модуляции.

Из напряжения источника питания вырабатываются ряд вторичных напряжений: питание микропроцессора, индикатора, согласующих усилителей.

Измерители имеют сервисные функции автоматического выбора диапазона измерений, запоминания результатов измерений и возможность передачи их в компьютер через инфракрасный порт, индикатор заряда аккумулятора и автоматическое выключение питания при отсутствии манипуляций с органами управления в течение 5-7 мин.

Конструктивно измерители выполнены как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей и входные гнезда размещены на лицевой панели. Питание измерителей автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего сетевого адаптера.

Измерители применяются для проверки состояния устройств защитного отключения при их наладке и обслуживании в промышленных и лабораторных условиях на объектах сферы обороны, безопасности и промышленности.

ПЗО-500

ПЗО-500 ПРО

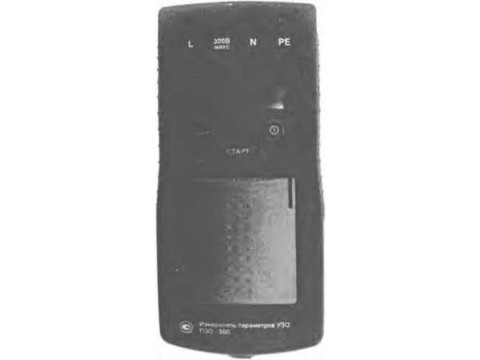

Рисунок 1 - Внешний вид измерителей ПЗО-500 ПРО и ПЗО-500

Несанкционированный доступ внутрь измерителей предотвращается пломбированием винта крепления задней стенки корпуса под крышкой аккумуляторного отсека.

Программное обеспечение

Программное обеспечение (ПО) управления измерением установлено во внутренней памяти контроллера И недоступно пользователю. Метрологические характеристики измерителей нормированы с учётом влияния ПО.

Внешнее ПО «PZO-500» служит для вывода и представления результатов измерений на внешнем ПК и не является метрологически значимым.

Идентификационные данные метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления идентификатора ПО
Встроенное для ПЗО-500 ПРО	Микропрограмма	1.08	F3812686E5F75E5CA93 8DBA4EC695749	md5
Встроенное ДЛЯ ПЗО-500	Микропрограмма	1.08	6269AD38A44CEAC92 C557CFBBC7437FD	md5
Внешнее ПО	PZO-500	не ниже 1.0	-	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С», в соответствии с МИ 3286-201С

Технические характеристики

Таблица 2 - Основные метрологические и технические характеристики

Измерение тока срабатывания УЗО
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (Ian), мА
Ы	Форма тока
	синусоидальный ток	однополярный пульсирующий ток							постоянный ток
		с углом задержки фазы тока					с постоянной составляющей тока 6 мА
		0°		90°		135°
10	от 4 до 11	от 4 до 20		от 2 до 20		; от 1 до 20	от 9 до 26		от 4 до 20
30	от 12 до 33	от 12 до 42		от 6 до 42		от 3 до 42	от 15 до 48		от 12 до 60
100	от 40 до ПО	от 30 до 140		от 20 до 140		от 10 до 140	от 36 до 146		от 40 до 200
300	от 120 до 330	от 100 до 420		от 60 до 420		от 30 до 420	от 96 до 426		от 120 до 600
500	от 200 до 550	от 150 до 700		от 100 до 700		-	от 156 до 706		от 200 до 1000
Пределы допускаемой основной абсолютной погрешности измерений: - синусоидального тока - однополярного пульсирующего и постоянного тока							± (3-10'2-1 + 0,2 мА) ± (5-10’2-1 + 0,5 мА)
Примечания 1 Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО; 2 Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме; 3 Разрешающая способность для токов до 33,0 - 0,1 мА, для токов более 33,0-1 мА; 4 При измерениях в сети «220 В» действующее значение напряжения должно быть от 180 до 260 В; 5 I - сила испытательного тока.
Измерение времени отключения УЗО (Тд)
Диапазоны измерений времени отключения УЗО (Тд) в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс
Номинальный ток УЗО Ian, мА			0,5 Jan и 1-Ian		2’Ian и 5-Ian
10			от 1 до 5000		от 1 до 500
30 и более			от 1 до 2000
Примечание - Разрешающая способность во всех диапазонах 1 мс.
Пределы допускаемой основной абсолютной погрешности измерений: - для синусоидального и постоянного тока - для однополярного пульсирующего тока								±(1,5-10'2-Тд + 3 мс) ±(1,5-10‘2-Тд + 10 мс)

Таблица 2 - продолжение

Ian, мА	Действующее значение тока при измерении времени отключения УЗО в зависимости от формы и кратности
	Г Ian, мА			2-Ian, мА			5’Ian, мА
	синусоидальный ток	однополярный пульсир. ток (0 °)	постоянный ток	синусои-дал. ток	однополярный пульсир. ток (0°)	постоянный ток	синусоидальный ток	однополярный пульсирующий ток (0°)	постоянный ток
10	10	20	20	20	40	40	50	100	100
30	30	42	60	60	84	120	150	210	300
100	100	140	200	200	280	400	500	700	1000
300	300	420	600	600	840	1200	1500	-	-
500	500	700	1000	1000	1400	' 2000	2500	-	-
Действующее значение силы синусоидального тока 0,5 Tan
Номинальный ток УЗО Ian, мА					10	30	100	300	500
Действующее значение тока, мА					5	15	50	150	250
Примечания: 1 Испытания на постоянном токе проводятся только в автономном режиме; 2 Токи более 1 А (кроме постоянного тока) формируются только от сети «220 В».
Измерение действующего значения напряжения переменного тока (U)
Диапазон измерений, В								от 10 до 300
Пределы допускаемой основной абсолютной погрешности измерений, В								±(3-10‘2-U + 3)
Примечание - Разрешающая способность 1 В.
Измерение напряжения прикосновения (Un) (только для ПЗО-500 ПРО)
Диапазон измерения, В								от 5 до 100
Пределы допускаемой основной погрешности измерений, В								±(5-10'2-Un + 3)
Примечания: Измерение проводится при токе 40 % от Ian приводится к 100 % номинального тока УЗО (умножается на 2,5); разрешение 1 В
Измерение активного сопротивления петли «фаза - нуль» (R) (только для								ПЗО-500 ПРО)
Диапазон измерений, Ом								от 0,4 до 60,0
Пределы допускаемой основной абсолют, погрешности измерений, Ом								± (5-10'2R + 0,3)
Примечания: Разрешение 0,1 Ом; измерительный ток не более 2,5 А.
Напряжение питания постоянного тока (встроенный аккумулятор), В								от 5,2 до 7,5
Время работы от встроенного аккумулятора, ч, не менее								3
Габаритные размеры (высота х ширина х длина), мм, не более								80 х 120x250
Масса, кг, не более								1,2
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха 30 °C, %								от минус 10 до 55 до 90
Пределы допускаемой дополнительной погрешности измерений всех параметров от изменения температуры и влажности в рабочем диапазоне в пределах допускаемой основной погрешности.
Наработка на отказ, ч, не менее								8000
Срок службы, лет, не менее								10
Электрическая прочность изоляции, кВ, не менее								1,5
Сопротивление изоляции, МОм, не менее								20

Примечания: е.м.р - единица младшего разряда

Знак утверждения типа

наносится методом наклейки на лицевую панель измерителя и типографским способом на титульные листы руководства по эксплуатации.

Комплектность

Таблица 3 - Комплект поставки измерителей

Наименование	Количество
1 Прибор ПЗО-500 ПРО или ПЗО-500	1
2 Руководство по эксплуатации	1
3 Блок питания БПН-А 12-0,5	1
4 Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м	1
5 Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м {	1
6 Батарейный отсек РАПМ.436244.003	1
7 Адаптер розеточный РАПМ.301111.004	1
8 Зажим типа «крокодил»	2
9 Сумка для переноски прибора	1
10 Упаковка транспортная	1

Поверка

осуществляется в соответствии разделом 6 «Поверка» руководства по эксплуатации РАПМ.411133.001РЭ, утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ» МО РФ в ноябре 2008 г., с изменением №1, утвержденным ФГУП «ВНИИМС» 19.02.2014 г.

Средства поверки: прибор комбинированный Ц4352 (диапазон измерений силы тока до 6 А, класс точности 1,0); вольтметр универсальный цифровой В7-38 (диапазон измерений напряжений до 1000 В, класс точности 0,4); магазин электрических сопротивлений Р4834 (диапазон сопротивлений от 10 мОм до 1 МОм, класс точности 0,02), резистор С5-35В (номинальное сопротивление 5,1 Ом, отклонение от номинального сопротивления ±5 %), калибратор времени отключения УЗО ERS-2 (диапазон устанавливаемых интервалов времени от 10 до 900 мс), установка для поверки амперметров и вольтметров на постоянном и переменном токе УЗ 00 (до 1000 В), омметр Щ34 (диапазон измерений сопротивлений от 0,001 до 999 Ом, класс точности 0,1).
