Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter, Lion Alcoblow
| Номер в ГРСИ РФ: | РБ 03 25 5444 19 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Производитель / заявитель: | "Lion Laboratories Limited", Великобритания |
Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter (далее - анализаторы) предназначены для экспресс измерения массовой концентрации паров этанола в выдыхаемом воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 5444 19 |
| Наименование | Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter, Lion Alcoblow |
| Год регистрации | 2019 |
| Номер сертификата | 13039 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-11-28 |
| Получатель сертификата | фирма "Lion Laboratories Limited", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "Lion Laboratories Limited"
Адрес: Ty Uerion industrial Estate, South Glamorgan, CF 63 2BE, Wales, United Kingdom
Контакты: +44 1446 72 09 37
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2430-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 25 5444 19 [2021-04-01]
rb-03-25-5444-19_2021-04-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 5444 19 [2014-12-01]
rb-03-25-5444-19_2014-12-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter (далее - анализаторы) предназначены для экспресс измерения массовой концентрации паров этанола в выдыхаемом воздухе.
Анализаторы Lion Alcoblow предназначены для сигнализации о превышении установленных значений массовой концентрации паров этанола в выдыхаемом воздухе.
Область применения - для установления факта употребления алкоголя и состояния опьянения.
Описание
Принцип действия анализаторов основан на преобразовании электрохимической ячейкой (датчиком), избирательной к парам этанола, концентрации паров этанола в выдыхаемом воздухе в напряжение электрического тока, с последующей обработкой встроенным контроллером и выдачей результатов измерений анализируемой пробы на ЖКИ дисплее для анализаторов Lion Alcolmeter или в виде звуковой и цветовой сигнализации для анализаторов Lion Alcoblow. Имеется возможность активного и пассивного отбора пробы - обследуемый дует в мундштук или порцию воздуха всасывает встроенный компрессор.
Анализаторы выпускают следующих модификаций: Lion Alcolmeter SD 400
(SD 400Р), Lion Alcolmeter 500 (500Р), Lion Alcoblow.
аж
ЖКИ дисплей анализаторов Lion Alcolmeter SD 400 (SD 400P) следующую информацию: текущую дату и время, результаты установленный режим работы (режим сигнализации (Р), измерительный режим (А) или режим сигнализации с включением измерительного режима при превышении установленного порога (РА)), коды ошибок. В анализаторах Lion Alcolmeter SD 400 (SD 400P) также предусмотрена возможность выбора единиц показаний (промилле (%о) либо мг/дм3). Анализаторы Lion Alcolmeter SD 400Р в комплекте поставки имеют термопринтер для распечатки результатов. Энергонезависимая память позволяет сохранять не менее 500 тестов.
ЖКИ дисплей анализаторов Lion Alcolmeter 500 отображает результаты измерения в промилле (%о). В правом нижнем углу дисплея высвечивается индикация уровня напряжения на батареи питания. В энергонезависимой памяти сохраняются результаты 3000 последних измерений. Анализаторы Lion Alcolmeter 500Р в комплекте поставки имеют термопринтер для распечатки результатов.
Требования предъявляемые к программному обеспечению анализаторов приведены в таблице 2.
Таблица 2 - Требования к программному обеспечению
|
Модификация анализатора |
Идентификационное наименование программного обеспечения |
|
SD-400 (SD-400P) |
5.5.4 RUS |
|
500 (500Р) |
[РУССКИЙ] 14.06 |
Примечание - номер версии встроенного программного обеспечения анализатора должен быть не ниже указанного в таблице для приборов 2019 г. выпуска и более новых

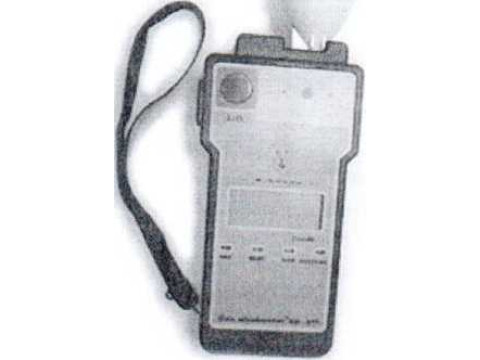

Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) приведен в приложении А.
Lion Alcolmeter SD 400 400Р)
(SD Lion Alcolmeter 500 (500P)
Lion Alcoblow
Рисунок 1 - Внешний вид анализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов представлены в таблицах 1-4.
Таблица 1 - Lion Alcolmeter SP 400 (SD 400P)
|
Наименование параметра |
Значение параметра |
|
Диапазон показаний массовой концентрации этанола, %о |
от 0 до 4,00 |
|
Диапазон измерений массовой концентрации этанола, %о |
от 0 до 2,00 |
|
Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от 0 до 1,00 %о в нормальных условиях (20 ± 5) °C, %о |
± 0,10 |
|
Пределы допускаемой относительной погрешности в диапазоне измерений от 1,00 %о до 2,00 %о в нормальных условиях (20 ± 5) °C, % |
± 10 |
|
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды в пределах рабочих условий, в долях от пределов допускаемой основной погрешности |
1 |
|
Время подготовки к работе анализатора при 20 °C, с, не более |
20 |
|
Время очистки датчика после анализа пробы с массовой концентрацией этанола: - 0 %о, с, не более - 0,5 %о, с, не более - 4,0 %о, с, не более |
10 60 240 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при 20 °C, %, не более |
от минус 5 до плюс 40 95 |
|
Условия транспортирования, °C |
от минус 20 до плюс 65 |
|
Габаритные размеры, мм, не более |
170x80x40 |
|
Масса анализатора (с элементами питания, без принтера), г, не более |
400 |
|
Примечание: Пересчет показаний массовой концентрации этанола в крови анализатора, П, %о, в значения измеренной массовой концентрации этанола в выдыхаемом воздухе, С, мг/дм3, производится по формуле: С=П*0,475, где 0,475 - коэффициент, полученный исходя из соотношения содержания этанола в крови и альвеолярном воздухе 1:2100. | |
Таблица 2 - Lion Alcolmeter 500 (500P)
|
Наименование параметра |
Значение параметра |
|
Диапазон показаний массовой концентрации этанола, %о |
от 0 до 4,00 |
|
Диапазон измерений массовой концентрации этанола, %о |
от 0 до 2,00 |
|
Пределы допускаемой основной абсолютной погрешности в диапазоне измерений от 0 до 1,00 %о в нормальных условиях (20 ± 5) °C, %о |
±0,10 |
|
Пределы допускаемой относительной погрешности в диапазоне измерений от 1,00 %о до 2,00 %о в нормальных условиях (20 ± 5) °C, % |
± 10 |
|
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды в пределах рабочих условий, в долях от пределов допускаемой основной погрешности |
1 |
|
Время подготовки к работе анализатора при 20 °C, с, не более |
15 |
|
Время очистки датчика после анализа пробы с массовой концентрацией этанола 0,5 %о, с, не более |
100 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при 20 °C, %, не более |
от минус 5 до плюс 40 95 |
|
Условия транспортирования, °C |
от минус 20 до плюс 65 |
|
Габаритные размеры, мм, не более |
125x35x65 |
|
Масса, г, не более |
160 |
Примечание: Пересчет показаний анализатора, П, %о, в значения измеренной массовой концентрации этанола в выдыхаемом воздухе, С, мг/дм3,
производится по формуле: С=Пх0,475, где 0,475 - коэффициент, полученный исходя из соотношения содержания этанола в крови и альвеолярном воздухе 1:2100.
Таблица 3 - Lion Alcoblow
|
Наименование параметра |
Значение параметра |
|
Пороги срабатывания сигнализации, %о |
0,3; 0,5 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
± 20 % |
|
Время подготовки к работе анализатора при 20 °C, с, не более |
5 |
|
Время очистки датчика после анализа пробы, с, не более |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при 20 °C, %, не более |
от минус 5 до плюс 40 95 |
|
Условия транспортирования, °C |
от минус 20 до плюс 65 |
|
Габаритные размеры, мм, не более -длина - диаметр / Масса, г, не более_______ [|7 |
яЖ- I I |
< wAW
ЛисРНтастов 7
Характеристики световой и звуковой сигнализации анализатора Lion Alcoblow приведены в таблице 4.
Таблица 4
|
Уровни порога срабатывания |
Световой сигнал (цвет индикатора уровня алкоголя)— |
Звуковой сигнал |
|
Ниже порога срабатывания 0,3 |
Зеленый |
Одинарный |
|
Выше порога срабатывания 0,3 |
Оранжевый |
Двойной |
|
Выше порога срабатывания 0,5 |
Красный |
Тройной |
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на эксплуатационную документацию анализатора.
Комплектность
В комплект поставки анализаторов входят:
- анализатор;
- мундштуки;
- защитный чехол (для анализаторов Lion Alcolmeter);
- элементы питания, тип АА 1,5 В;
- термопринтер, комплект соединительных кабелей, сумка (для анализаторов Lion Alcolmeter SD 400Р и Lion Alcolmeter 500P);
- руководство по эксплуатации;
- методика поверки МРВ МП.2430-2014.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Lion Laboratories Limited", Соединенное Королевство Великобритании и Северной Ирландии.
МРБ МП.2430-2014 "Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter, Lion Alcoblow. Методика поверки".
Заключение
Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter, Lion Alcoblow соответствуют требованиям технической документации фирмы "Lion Laboratories Limited", Соединенное Королевство Великобритании и Северной Ирландии.
Анализаторы соответствуют требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационные номера деклараций соответствия: № BY/112 11.01 ТР020 003 36951, действительна до 03.11.2024).
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024)
