Установки поверочные переносные УПП8531М

Номер в ГРСИ РФ:	РБ 03 13 3034 19
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ООО «МНПП «Электроприбор», г. Витебск

Скачать

	Описание типа РБ 03 13 3034 19 [2021-01-18] rb-03-13-3034-19_2021-01-18.pdf	Скачать
	Описание типа РБ 03 13 3034 19 [2013-11-29] rb-03-13-3034-19_2013-11-29.pdf	Скачать
	Описание типа РБ 03 13 3034 19 [2014-12-04] rb-03-13-3034-19_2014-12-04.pdf	Скачать
	Описание типа РБ 03 13 3034 19 [2020-02-12] rb-03-13-3034-19_2020-02-12.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Установки поверочные перено поверки:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 3034 19
Наименование	Установки поверочные переносные УПП8531М
Год регистрации	2019
Номер сертификата	13040
Дата регистрации	2019-11-28
Срок действия	2024-11-28
Получатель сертификата	ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "МНПП "Электроприбор"

Адрес: 210001, г. Витебск, ул. Зеньковой, 1.

Контакты: тел./факс (0212) 67-28-16 // electropribor@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.Вт.151-2006 (изменения №1-7).

Поверители

Скачать

	Описание типа РБ 03 13 3034 19 [2021-01-18] rb-03-13-3034-19_2021-01-18.pdf	Скачать
	Описание типа РБ 03 13 3034 19 [2013-11-29] rb-03-13-3034-19_2013-11-29.pdf	Скачать
	Описание типа РБ 03 13 3034 19 [2014-12-04] rb-03-13-3034-19_2014-12-04.pdf	Скачать
	Описание типа РБ 03 13 3034 19 [2020-02-12] rb-03-13-3034-19_2020-02-12.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ Заключение

Назначение

Установки поверочные перено поверки:

- стрелочных и показывающих ваттметров, трехфазных ваттметр ния переменного тока, ИП активно и 4-х проводных сетей переменног - для поверки каналов телемех ± 0,05%;

- для поверки многофункцион; точности 0,3 и более;

- для поверки частотомеров, И более;

- ИП действующего значения синусоидального переменного токе

УПП8531М/1 - УПП8531М/4 из который позволяет передавать ин систему или на дисплей ПЭВМ. УПГ

УПП предназначены для пове месте эксплуатации.

ОБЛАСТЬ ПРИМЕНЕНИЯ

УПП могут применяться терри скими службами предприятий, ак поверки и калибровки ИП переме активной и реактивной мощности, переменного тока, а также каналоЕ

3.032-2006, ГОСТ 12997-84, комплекту документации юрибор", г. Витебск, Республика Беларусь.

сные УПП8531М (далее - УПП) предназначены для

цифровых амперметров, вольтметров, однофазных ов и варметров, ИП переменного тока, ИП напряже-й и реактивной мощности трехфазных 3-х проводных э тока класса точности 0,3 и более;

аники по постоянному току с основной погрешностью

альных преобразователей переменного тока класса

П частоты переменного тока класса точности 0,05 и

синусоидального переменного тока и напряжения 1.

готавливаются со встроенным интерфейсом RS-232, формацию в цифровом виде в автоматизированную 18531М/5 изготавливается с интерфейсом USB.

рки приборов и ИП в лабораторных условиях и на

ториальными органами Госстандарта, метрологиче-кредитованными поверочными лабораториями для иного тока, напряжения переменного'' тока; частоты, вольтметров, амперметров, ваттметров, варметров телемеханики. \\ //

У /1

лист 1 из 12

Описание

УПП представляют собой выполненные в едином корпусе устройства, обеспечивающие задание входного сигнала для поверяемых ИП, приборов, каналов телемеханики и поверку ИП, приборов. Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло (далее - табло) УПП.

На табло УПП в зависимости от поверяемого ИП, прибора, канала телемеханики отображаются необходимые параметры:

- значение сигнала, подаваемого на вход ИП, прибора, канала телемеханики;

- значение сигнала проверяемой точки прибора;

- значение выходного аналогового сигнала поверяемого ИП, прибора;

- основная погрешность выходного аналогового сигнала поверяемого ИП, прибора со знаком (в случае отрицательного значения);

- основная погрешность прибора на заданной точке шкалы со знаком (в случае отрицательного значения);

- сигнал интерфейса RS-485 (далее - сигнал интерфейса) поверяемого ИП, прибора.

В качестве корпуса УПП использован пластиковый кейс. Кейс закрывается на 2 замка и имеет ручку (ручки) для переноски.

Жгуты, сетевой кабель, заглушка и эксплуатационная документация, поставляемые в комплекте с УПП помещаются во внутренние карманы кейса.

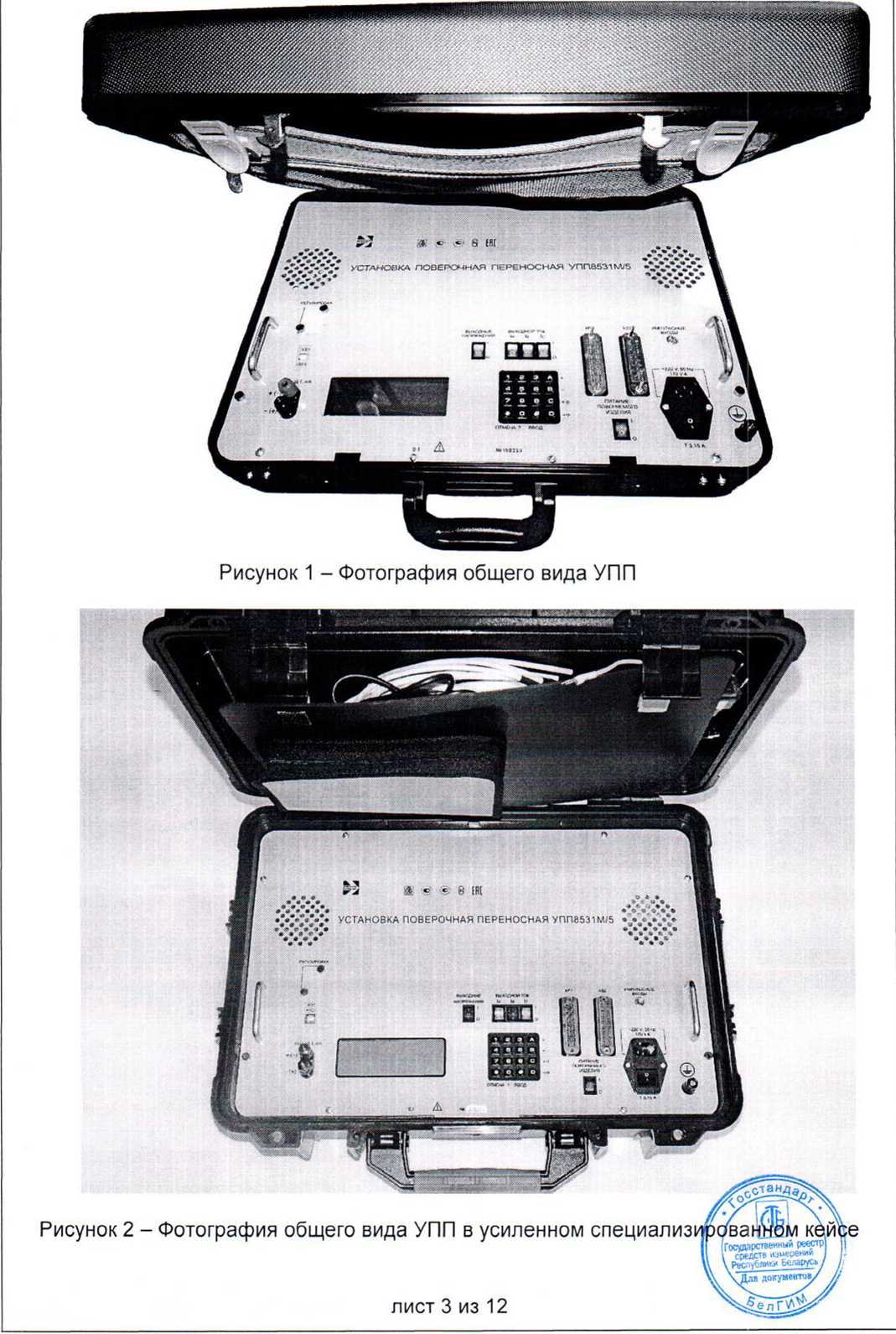

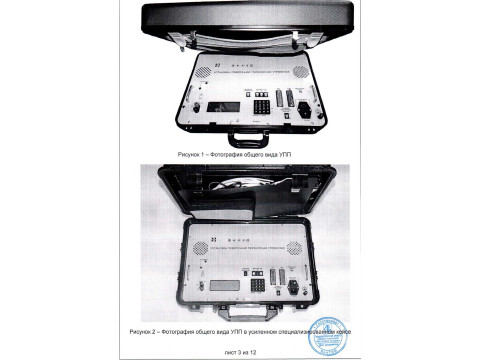

Фотографии общего вида УПП в кейсе приведены на рисунке 1, а в усиленном специализированном кейсе на рисунке 2.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттисков клейм отдела технического контроля (далее - ОТК) и оттисков клейм знака поверки средств измерений (далее - Знак поверки) на лицевой панели УПП приведена на рисунке А.1 (приложение А).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации УПП в зависимости от диапазона измерений выходного сигнала и диапазона измерений входного сигнала УПП приведены в таблице 1.

Таблица 1

Тип и модификация УПП	Выходной сигнал УПП (входной сигнал проверяемого ИП. прибора, канала телемеханики)		Входной сигнал УПП (выходной сигнал проверяемого ИП, прибора)
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, mA	диапазон по-казаний сиг нала интерфейса (табло прибора)	нормирующее значение
					аналогового сигнала, mA	показаний сигнала интерфейса (табло прибора)
УПП8531М/1	переменный ток: 0-0,5 А 0- 1,0 А 0-2,5 А 0-5,0 А	0,5 А 1,0 А 2,5 А 5,0 А	0-5; 4-20	0-N*	5; 20		*
	постоянный ток: от -5 до +5 mA от -20 до +20 mA	5 mA 20 mA	от -5 до +5 от -20 до +20	от -N* до +N*	5 20	h	1*
	напряжение переменного тока: 0 - 125 V 75- 125 V 0-250 V 0-400 V 0 - 500 V 0 - 600 V	125 V	0 - 5; 4 - 20	0 - N*	5; 20	h	1*
		125 V	0-5	от 0,6N* до 1,0N*	5	N*
		250 V 400 V 500 V 600 V	0 - 5; 4 - 20	0 - 250 V 0-400 V 0 - 500 V 0 - 600 V	5; 20	250 V 400 V 500 V 600 V
	однофазная активная мощность переменного тока:
	напряжение: 0 - 600 V ток: 0 - 0,5 А 0- 1,0 А 0-2,5 А 0- 5,0 А коэффициент мощности COS(p от -0,5 до -1 и от 0,5 до 1 мощность: от -300 до +300 W от -600 до +600 W от-1500 до+1500\Л/ от -3000 до +3000 W	(600 V) (0,5 A) (1,0 A) (2,5 A) (5,0 A) (1) 300 w 600 w 1500 W 3000 w	—	—	—
			—	от -N* до +N*	—	N*
	трехфазная активная и реактивная мощность:		—	—	/Я I Государей 11 1 средств \\ \ Ресггуълк	мный реестр измерений л Беларусь /
	линейное напряжение: 0- 120 V фазное напряжение: 0-70 V ток: 0-0,5 А 0-1,0 А 0-2,5 А 0-5,0 А коэффициент мощности coscp или sincp: от -0,5 до -1 и от 0,5 до 1	(100 V) (57,74 V) (0,5 A) (1,0 A) (2,5 A) (5,0 A) (D
					V \Д"л	кументов/

лист 4 из 12 'Ч4бблг^'//

Тип и модификация УПП	Выходной сигнал УПП (входной сигнал проверяемого ИП, прибора, канала телемеханики)		Входной сигнал УПП (выходной сигнал проверяемого ИП, прибора)
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, mA	диапазон по-казаний сигнала интерфейса (табло прибора)	нормирующее значение
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, mA	диапазон по-казаний сигнала интерфейса (табло прибора)	аналогового сигнала, mA	показаний сигнала интерфейса (табло прибора)
УПП8531М/1	активная мощность: от -86,6 до + 86,6 W от-173,2 до + 173,2 W от -433 до +433 W от -866 до +866 W реактивная мощность: от -86,6 до +86,6 var от -173,2 до+173,2 var от -433 до +433 var от -866 до +866 var	86,6 W 173,2 W 433 W 866 W	от -5 до +5; 0-2,5-5; [0-5; 4-20]**; 4-12-20	от -Мдо +N [0 - N]**	5; 20	N*
УПП8531М/1		86,6 var 173,2 var 433 var 866 var	от -5 до +5; 0-2,5-5; [0-5; 4-20]**; 4-12-20	от -Nflo +N [0-N]**	5; 20	N*
УПП8531М/2	трехфазная активная и реактивная мощность:		—	—	—	—
	линейное напряжение: 0- 120 V фазное напряжение: 0-70 V ток: 0-0,5 А 0- 1,0 А 0-2,5 А 0-5,0 А коэффициент мощности coscp или sincp: от-0,5 до-1 и от 0,5 до 1 активная мощность: от -86,6 до + 86,6 W от-173,2 до + 173,2 W от -433 до +433 W от -866 до +866 W реактивная мощность: от -86,6 до +86,6 var от -173,2 до+173,2 var от -433 до +433 var от -866 до +866 var	(100 V) (57,74 V) (0,5 A) (1,0 A) (2,5 A) (5,0 A) (1)	—	—	—	—
		86,6 W 173,2 W 433 W 866 W	от -5 до +5; 0-2,5-5; [0-5; 4-20]**; 4-12-20	от -Nflo +N [0 - N]**	5; 20	N*
		86,6 var 173,2 var 433 var 866 var	от -5 до +5; 0-2,5-5; [0-5; 4-20]**; 4-12-20	от -Nflo +N [0 - N]**	5; 20	N*
	постоянный ток: от -5 до +5 mA от -20 до +20 mA	5 mA 20 mA	от -5 до +5 от -20 до +20	от -N* до +N*	5 20	N*
УПП8531М/3	переменный ток: 0-0,5 А 0- 1,0 А 0-2,5 А 0-5,0 А	0,5 A 1,0 A 2,5 A 5,0 A	0-5; 4-20	0-N*	5; 20	N*
	постоянный ток: от -5 до +5 mA от -20 до +20 mA	5 mA 20 mA	от -5 до +5 от -20 до +20	от -N* до +N*	5 20	N*
	напряжение переменного тока: 0 - 125 V 75- 125 V 0 - 250 V 0 - 400 V 0 - 500 V 0 - 600 V	125 V	0 - 5; 4 - 20	0-N*	5; 20	N*
		125 V	0-5	от 0,6N* до 1,0N*	5	N*
		250 V 400 V 500 V 600 V	0 - 5; 4 - 20	0 - 250 V 0-400 V/ 0 - 500 V/7 0 - 600 VV	^дарственный средси i'fw.......... '	250 V \ 400 V \ 500 V d 6oov

документов,

Тип и модификация УПП	Выходной сигнал УПП (входной сигнал проверяемого ИП, прибора, канала телемеханики)		Входной сигнал УПП (выходной сигнал проверяемого ИП, прибора)
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, mA	диапазон по-казаний сигнала интерфейса (табло прибора)	нормирующее значение
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, mA	диапазон по-казаний сигнала интерфейса (табло прибора)	аналогового сигнала, mA	показаний сигнала интерфейса (табло прибора)
УПП8531М/3	однофазная активная мощность переменного тока:
	напряжение: 0 - 600 V ток: 0-0,5 А 0-1,0 А 0-2,5 А 0-5,0 А коэффициент мощности COSCp от-0,5 до-1 и от 0,5 до 1 мощность: от-300 до +300 W от -600 до +600 W от-1500 до+1500 W от -3000 до +3000 W	(600 V) (0,5 А) (1,0 А) (2,5 А) (5,0 А) (D 300 W 600 W 1500 W 3000 W	—	—	—	—
			—	от -N* до +N*	—	N*
УПП8531М/4	напряжение переменного тока: 0 - 125 V 75- 125 V 0 - 250 V 0 - 400 V 0 - 500 V 0 - 600 V	125 V 125 V 250 V 400 V 500 V 600 V	0 - 5; 4 - 20	0 - N*	5; 20	N*
			0-5	от 0,6N* до 1,0N*	5	N*
			0 - 5; 4 - 20	0 - 250 V 0-400 V 0 - 500 V 0 - 600 V	5; 20	250 V 400 V 500 V 600 V
УПП8531М/5	переменный ток: 0-0,5 А 0- 1,0 А 0-2,5 А 0-5,0 А	0,5 А 1,0 А 2,5 А 5,0 А	0-5; 4-20	0 - N*	5; 20	N*
	постоянный ток: от -5 до +5 mA от -20 до +20 mA	5 mA 20 mA	от -5 до +5 от -20 до +20	от -N* до +N*	5 20	N*
	напряжение переменного тока: 0 - 125 V 75- 125 V 0-250 V 0 - 400 V 0 - 500 V 0 - 600 V	125 V	0-5; 4-20	0 - N*	5; 20	N*
		125 V	0-5	отО,6Мдо 1,0N	5	N*
		250 V 400 V 500 V 600 V	0-5; 4-20	0 - 250 V 0 - 400 V 0 - 500 V 0 - 600 V	5; 20	250 V 400 V 500 V 600 V
	однофазная активная мощность переменного тока:
	напряжение: 0 - 600 V ток: 0 - 0,5 А 0- 1,0 А 0-2,5 А 0 - 5,0 А коэффициент мощности coscp от -0,5 до -1 и от 0,5 до 1 мощность: от -300 до +300 W от -600 до +600 W от-1500 flO+1500W от -3000 до +3000 W	(600 V) (0,5 A) (1,0 A) (2,5 A) (5.0 A) (1) 300 w 600 w 1500 W 3000 w	—	—
			—	от -N* до +N^	fI® i среде™ \ Республики	Ж ений I *№>/ //
			—	от -N* до +N^	\Для докум	1ГГСв/ Z’

Тип и модификация УПП	Выходной сигнал УПП (входной сигнал проверяемого ИП, прибора, канала телемеханики)		Входной сигнал УПП (выходной сигнал проверяемого ИП, прибора)
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, гпА	диапазон по-казаний сигнала интерфейса (табло прибора)	нормирующее значение
					аналогового сигнала, mA	показаний сигнала интерфейса (табло прибора)
УПП8531М/5	трехфазная активная и реактивная мощность:		—	—	—	—
	линейное напряжение: 0- 120 V 0-456 V 0-480 V фазное напряжение: 0-70 V 0 - 263 V 0 - 277 V ток: 0-0,5 А 0- 1,0 А 0-2,5 А 0-5,0 А коэффициент мощности coscp или sincp: от -0,5 до -1 и от 0,5 до 1	(100 V) (380 V) (400 V) (57,74 V) (219,4 V) (230,9 V) (0,5 А) (1,0 А) (2,5 А) (5,0 А) (1)
	активная мощность: от -86,6 до +86,6 W от-173,2 до +173,2 W от -433 до +433 W от -866 до +866 W от -329,1 до+329,1 W от -658,2 до +658,2 W от-1645 до +1645 W от -3291 до +3291 W от -346,4 до +346,4 W от -692,8 до +692,8 W от-1732 до +1732W ОТ -3464 до +3464 W	86,6 W 173,2 W 433 W 866 W 329,1 W 658,2 W 1645 W 3291 W 346,4 W 692,8 W 1732 W 3464 W	от -5 до +5; 0-2,5-5; [0-5; 4-20]**; 4-12-20	от -Мдо +N [0 - N]**	5; 20	N*
	реактивная мощность: от -86,6 до +86,6 var от -173,2 до+173,2 var от -433 до +433 var от -866 до +866 var от-329,1 до +329,1 var от -658,2 до +658,2 var от -1645 до +1645 var от -3291 до +3291 var от -346,4 до +346,4 var от -692,8 до +692,8 var от -1732 до +1732 var от -3464 до +3464 var полная мощность: от -86,6 до +86,6 VA от-173,2 до+173,2 V-А от -433 до +433 V-A от -866 до +866 V-A	86,6 var 173,2 var 433 var 866 var 329,1 var 658,2 var 1645 var 3291 var 346,4 var 692,8 var 1732 var 3464 var	от -5 до +5; 0-2,5-5; [0-5; 4 -20]**; 4-12-20	от -Мдо +N [0 - N]**	5; 20	N*
		86,6 V A 173,2 V-A 433 V A 866 V A	0-5; 4-20	II Государ ------------Ц—\Pw~ny	JR таенный реестр! ге измерений 1 ■him».	Г'

Для документов,

Тип и модификация УПП	Выходной сигнал УПП (входной сигнал проверяемого ИП, прибора, канала телемеханики)		Входной сигнал УПП (выходной сигнал проверяемого ИП, прибора)
	диапазон изменений	нормирующее (номинальное) значение	диапазон измерений аналогового сигнала, mA	диапазон по-казачий сигнала интерфейса (табло прибора)	нормирующее значение
					аналогового сигнала, mA	показаний сигнала интерфейса (табло прибора)
УПП8531М/5	от -329,1 до +329,1 VA от -658,2 до +658,2 V A от-1645 до +1645 V A от -3291 до +3291 V А от -346,4 до +346,4 VA от -692,8 до +692,8 VA от-1732 до +1732 V A от -3464 до +3464 VA	329,1 V А 658,2 VA 1645 V A 3291 VA 346,4 VA 692,8 V А 1732 V A 3464 VA	0-5; 4-20	0- N*	5; 20	N*
	частота: от 45 до 55 Hz от 48 до 52 Hz от 49 до 51 Hz от 47 до 52 Hz	—	0 - 5; 4 - 20	от 45 до 55 Hz от 48 до 52 Hz от 49 до 51 Hz от 47 до 52 Hz	5; 20	—

* N - нормирующее значение показаний табло прибора, соответствующее номинальному значению тока, напряжения, активной (реактивной) мощности однофазной или трехфазной сети до измерительных трансформаторов при симметричной системе напряжений для трехфазной сети.

* * Для ИП активной и реактивной мощности с нереверсивным выходным аналоговым сигналом.

Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) УПП от нормирующих значений, указанных в таблице 1:

- ± 0,1 % (при измерении переменного тока, напряжения переменного тока, активной мощности);

- ± 0,15 % (при измерении реактивной мощности);

- ± 0,05 % (при измерении постоянного тока в режиме "mA").

Основная погрешность сигнала постоянного тока, подаваемого от УПП на вход канала телемеханики для УПП8531/1, УПП8531/2, УПП8531М/3, УПП8531М/5 от нормирующего значения (5 mA или 20 mA) ± 0,05 %.

Предел допускаемой основной абсолютной погрешности УПП при измерении частоты ± 0,005 Hz.

Пределы допускаемых дополнительных погрешностей УПП:

- при изменении температуры окружающего воздуха от (20 ± 5) °C до 10 °C и 35 °C на каждые 10 °C:

а) ± 0,1 % (при измерении переменного тока, напряжения переменного тока, активной мощности);

б) ± 0,15 % (при измерении реактивной мощности);

в) ± 0,05 % (при измерении постоянного тока);

г) ± 0,005 Hz (при измерении частоты);

Описание типа средства измерений

- при влиянии внешнего однородного магнитного поля переменного тока частотой 50 Hz или постоянного тока с магнитной индукцией 0,5 тТ:

а) ± 0,3 % (при измерении переменного тока, напряжения переменного тока, активной и реактивной мощности);

б) ± 0,05 % (при измерении постоянного тока);

в) ± 0,005 Hz (при измерении частоты).

Параметры питания УПП:

- напряжение: от 198 до 242 V;

- частота: (50 ± 0,5) Hz.

Потребляемая мощность от цепи питания, V A, не более: 170.

Условия эксплуатации:

- температура окружающего воздуха от 10 °C до 35 °C;

- относительная влажность 75 % при 30 °C.

Габаритные размеры, не более: 620x500x220 mm.

Масса не более:

- 20 kg, для УПП8531М/1, УПП8531М/2, УПП8531М/5;

- 18 kg, для УПП8531М/3, УПП8531М/4.

Средний срок службы, не менее: 10 лет.

Гарантийный срок эксплуатации: 18 месяцев.

Средняя наработка на отказ, h, не менее: 25000.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель УПП методом трафаретной печати и на эксплуатационную документацию типографским способом.

Для докуимто»,

Комплектность

Комплектность приведена в таблице 2.

Таблица 2

Обозначение	Наименование	Количество для модис			эикации
ЗЭП.499.311	Установка поверочная переносная УПП8531М	УПП8531М/1	УПП8531М/2	УПП8531М/3	УПП8531М/4	УПП8531М/5
5ЭП.503.331	Жгут № 1	1	1	-	-	-
5ЭП.503.332	Жгут № 2	1	1	-	-	-
5ЭП.503.333	Жгут № 3*	1	1	-	-	-
5ЭП.503.334	Жгут № 4	-	-	1	-	-
5ЭП.503.335	Жгут № 5	-	-	1	-	-
5ЭП.503.336	Жгут № 6	-	-	-	1	-
5ЭП.503.337	Жгут № 7	-	-	-	1	-
5ЭП.503.373	Жгут №1.1	-	-	-	-	1
5ЭП.503.374	Жгут № 2.1	-	-	-	-	1
5ЭП.503.362	Жгут № 15	-	-	-	-	1
5ЭП.300.310	Заглушка	1	1	1	1	1
ЗЭП.499.311 ПС	Паспорт	1	1	1	1	1
ЗЭП.499.311 РЭ	Руководство по эксплуатации	1	1	1	1	1
МП.ВТ.151-2006	Методика поверки	1	1	1	1	1
5ЭП.503.161	Кабель сетевой	1	1	1	1	1
-	Кабель-преобразователь RS232-USB**	1	1	1	-	-
-	Кабель-преобразователь USB-А в USB-B**	-	-	-	-	1
-	CD-диск со служебной программой «Avtopoverka»**	1	1	1	-	1
* Жгут №3 или специализированные жгуты для поверки отдельных типов приборов с помощью установки на месте эксплуатации поставляются только по дополнительному заказу; * * Поставляются только при заказе установки со служебной программой для персонального компьютера с автоматизацией процесса поверки.
