Анализаторы качества электрической энергии "Ресурс-PQA"

Номер в ГРСИ РФ: РБ 03 13 7329 19
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: ООО "ЭРА", г. Пенза
Скачать
Описание типа РБ 03 13 7329 19 [2020-04-20]
rb-03-13-7329-19_2020-04-20.pdf
Скачать
Нет данных о поставщике

Анализаторы качества электрической энергии «Ресурс-PQA» (далее приборы) предназначены для измерений показателей качества электрической энергии (ПК')) в соответствии с требованиями ГОСТ 1ЕС 61000-4-30 2017 (класс А). ГОСТ 30804.4.30 2013 (класс А). ГОСТ 30804.4.7 2013          (класс I).          ГОСТ Р 51317.4.15-2012         (класс 1'1).

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 7329 19
Наименование Анализаторы качества электрической энергии "Ресурс-PQA"
Год регистрации 2019
Номер сертификата 13045
Дата регистрации 2019-11-28
Срок действия 2024-02-15
Получатель сертификата ООО "ЭРА", г. Пенза, Российская Федерация (RU)
Производитель / Заявитель

ООО "ЭРА", г. Пенза

Адрес: ул. Лермонтова, д.3, этаж 4, комната 431, 440026, г. Пенза

Контакты: тел./факс: (8412) 56-29-87 // era.penza@ya.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Метрологически обеспечены в Республике Беларусь в диапазоне измерений тока до 1000 А.
Методика поверки Поверка для Республики Беларусь проводится по БГТК.411722.022 МП, утвержденному в 2018 г.
Признание поверки Первичная поверка при выпуске из производства, проводимой ООО НПП "ЭНЕРГОПРИБОР" (аттестат аккредитации- № RA.RU.311381, шифр поверительного клейма - ГЧЮ)(НТК №11-19). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки метрологически необеспеченных исполнений, проводимой ООО НПП "ЭНЕРГОПРИБОР" (аттестат аккредитации - № RA.RU.311381, шифр поверительного клейма - ГЧЮ)(НТК №11-19).

Поверители

Скачать

Описание типа РБ 03 13 7329 19 [2020-04-20]
rb-03-13-7329-19_2020-04-20.pdf
Скачать

Описание типа

Назначение

Анализаторы качества электрической энергии «Ресурс-PQA» (далее приборы) предназначены для измерений показателей качества электрической энергии (ПК')) в соответствии с требованиями ГОСТ 1ЕС 61000-4-30 2017 (класс А). ГОСТ 30804.4.30 2013 (класс А). ГОСТ 30804.4.7 2013          (класс I).          ГОСТ Р 51317.4.15-2012         (класс 1'1).

ГОСТ 32144-2013. ГОС Т 33073-2014. параметров напряжения и силы электрического тока, углов фазовых сдвигов, электрической мощности и энергии в трёхфазных и однофазных электрических сетях переменного тока частотой 50 Гц.

Описание

Принцип действия измерительной части приборов основан на предварительном масштабировании входных сигналов напряжения и силы электрического тока с последующими преобразованиями их в цифровой код и расчёте измеряемых параметров с помощью цифровой обработки сигналов, основанной на фильтрации, передискретизации и преобразованиях Фурье.

Результаты измерений отображаются на экране приборов (для приборов соответствующих модификаций), сохраняются в энергонезависимой памяти и передаются через интерфейсы передачи данных приборов (Ethernet. USB. Wi-I’i).

Приборы имеют устройство для отсчёта текущею времени (внутренние часы) для обеспечения связи (синхронизации) результатов измерений с текущим временем. Приборы обеспечивают синхронизацию времени внутренних часов с национальной шкалой координированного времени Российской Федерации UTC (SU) с помощью встроенного устройства синхронизации времени или внешнего сервера точного времени.

Приборы имеют моноблочную конструкцию переносного исполнения и комплектуются измерительными преобразователями тока (разъёмными трансформаторами тока).

На лицевой панели приборов соответствующих модификаций расположены экран для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов и отображением результатов измерений на экране. При отсутствии экрана и клавиатуры управление работой приборов и отображение результатов измерений осуществляется с помощью внешнего компьютера через веб-интерфейс.

Приборы имеют четыре измерительных входа напряжения и один общий измерительный вход, с помощью которых измеряются параметры трёх фазных напряжений, трёх междуфазных напряжений и дополнительного напряжения (между нейтральным проводом и проводом защитного заземления), а также четыре измерительных входа силы тока для подключения измерительных преобразователей тока, расположенные, в зависимос ти от модификации, в нижней части корпуса приборов или на задней панели приборов.

Разъёмы интерфейсов Ethernet. USB. USB OTG. разъёмы для подключения внешней антенны устройства синхронизации времени, разъём SD-карты. вход электропитания и импульсные входы (порт расширения) расположены, в зависимости от модификации, на правой и левой боковых панелях приборов или передней и задней панелях приборов. Иа задней или нижней (в зависимости от модификации) панели приборов находится отсек для аккумуляторов.

Конструкция приборов предусматривает возможность установки двух независимых пломо. предотвращающих доступ к внутренним функциональным узлам приборов.

Приборы имеют несколько модификаций, отличающихся KOnernvKTUuin.iM 1ЛГ ЮШИХСЯ КОПСTDVKTUHIll.riu ur>

юшихея KOHcrnvK’Tuuni.iM ирплпияиисм ЮШИХСЯ КОПС rnvK-гиин 1.ГМ upnnnnouuou ЮШИХСЯ KOHCTnVKTUHIII.riu ипппчiwn ЮШИХСЯ КОПС rnVKTUUIII.IM ирпппияииим ЮШИХСЯ KOHCTnVKTURUl.rM uniinmi»uu<»< ЮШИХСЯ копеTnVKTWWUl.tM upnnnunuu»» .ЮШИХСЯ KOHCTnVKTURHl-ГМ upiin»!iouu»u .ЮШИХСЯ копе TnVKTMRIII.iM ирпппияиням .ЮШИХСЯ копе rnVKTWRIlI.tM urnnnuouu»» .ЮШИХСЯ копе rnVKTURIII.nu upnnnueuu<».« .ЮШИХСЯ копе rnVKTWRIll.tM ирпппияиим» .ЮШИХСЯ копе rnVKTUHIII.IM upnnnupuupu

Структура условного обозначения модификации приборов:

«Ресурс-РОА-X-X X X-(Х)Х X:X»

Обозначение типа приборов

Конструктивное исполнение:

М - с экраном и клавиатурой:

L - без экрана и клавиатуры.

Объём внутренней памяти для хранения результатов измерений:

32 - 32 Гбайт;

64 64 Гбайт;

128-128 Гбайт:

256 - 256 Гбайт.

Условное обозначение наличия функции измерения параметров

ими ул ьсо в н ai i ря жен и я:

Нет символа - без измерения параметров импульсов напряжения:

I - измерение параметров импульсов напряжения.

Условное обозначение наличия интерфейса Wi-Fi:

Нет символа - без интерфейса Wi-Fi;

W - с интерфейсом Wi-Fi.

Количество (1.2, 3, 4) и вид измерительных преобразователей тока:

С - разъёмные трансформаторы тока (токоизмерительные клещи);

CF - гибкие разъёмные трансформаторы тока. __ _

Номинальное значение силы тока в амперах: 5; 10; 50: 100: 500:

1000; 3000; 6000.____ ______

Класс точности измерительных преобразователей тока:

0.2;

0.5;

1,0._____                 ____

П р и м е ч а н и я

1 При комплектации несколькими различными комплектами измерительных преобразователей тока в обозначении модификации указываются количество и вид измерительных преобразователей тока, номинальное значение силы тока и класс точности для каждого из комплектов (например, «Pecypc-PQA-M-641W-(3)C5:0,2-(4)CF3000:1.0»).

2 При комплектации измерительными преобразователями тока, имеющими несколько диапазонов измерений, в обозначении модификации через точку с запятой указываются номинальные значения силы тока, соответствующие всем диапазонам измерений (например. «Ре-cypc-PQA-M-641 W-(4)C 10; 100; 1000:0.2»),

3 Значения пределов допускаемых погрешностей для измерительных преобразователей для соответствующего класса точности предс тавлены в таблице 2.

Далее в настоящем документе используется сокращённое обозначение модификаций приборов с указанием обозначения типа приборов (Pecypc-PQA) и конструктивного исполнения (М или L).

Общий вид приборов представлен на рисунках 1 и 2.

Схема пломбировки приборов от несанкционированного доступа представлена на рисунках 3 и 4.

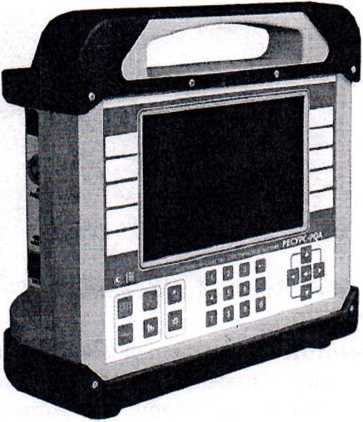

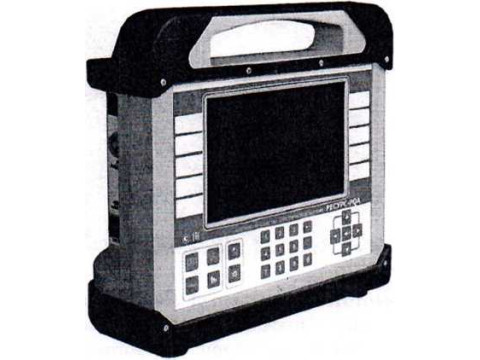

Рисунок 1 - Общий вид приборов модификации «Pecypc-PQA-М»

Рисунок 2 - Общий вид приборов модификации «Pecypc-PQA-L»

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы организации, осуществляющей поверку.

Пломбирование осуществляется при помощи мастики, пломбы устанавливаются на винты крепления на задней панели приборов.

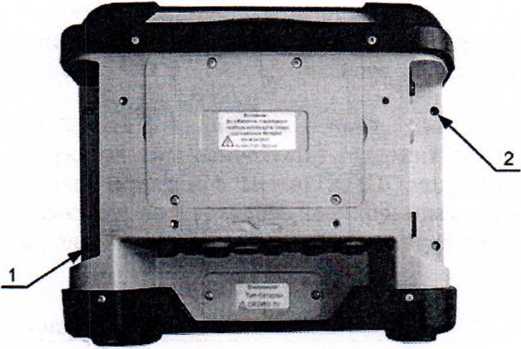

Рисунок 3 - Схема пломбировки от несанкционированного доступа приборов модификации «Pecypc-PQA-М»

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы организации, осуществляющей поверку.

Пломбирование осуществляется при помощи мастики, пломбы устанавливаются на винты крепления на верхней панели приборов. Прибор показан со снятыми защитными накладками.

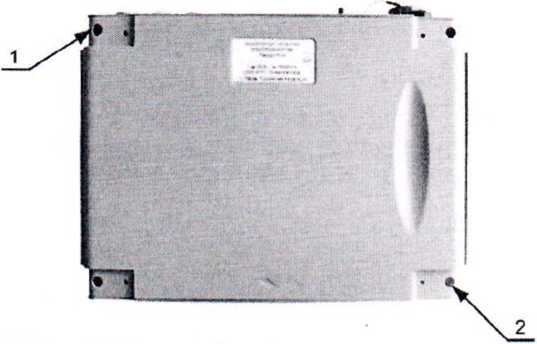

Рисунок 4 - Схема пломбировки от несанкционированного доступа приборов модификации «Pecypc-PQA-L»

Программное обеспечение

Приборы имеют встроенное программное обеспечение (далее по тексту - ПО), которое обеспечивает управление работой всех модулей приборов, получение и обработку результатов измерений, представление результатов измерений на экране приборов или внешних устройств, обеспечение связи с внешними устройствами.

ПО приборов состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых приборами параметров, и является метрологически значимой частью ПО (ПО измерительного модуля). Второй модуль обеспечивает интерфейс пользователя.

ПО модификации приборов с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «1») содержит дополнительный (третий) модуль, являющийся метрологически значимой частью ПО (ПО модуля измерения импульсов).

Метрологические характеристики приборов нормированы с учётом влияния ПО.

Идентификационные данные метрологически значимой части ПО приборов приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

ПО измерительного модуля

ПО модуля измерения импульсов

Идентификационное наименование ПО

pqa.ldr

IMP AMP.bin

Номер версии (идентификационный номер) ПО

0.2.4.47

2.7.0.0

Цифровой идентификатор ПО

9a61dc98ff5e66fl4cda7 dl62977c571

13fffl 09399529322790

2b854f5493fl

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

Уровень защиты программного обеспечения от непреднамеренных и изменений - «высокий» в соответствии с Р 50.2.077-2014.

еднамеренных

1 //

Технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 2. 3 и 4.

Т а б л и_ц а 2 - Метрологические характеристики

Наи менован ие характерасти ки Номинальное среднеквадратическое значение фазного (междуфазного) напряжения переменного тока (7щ,м. В

Значение

100/х/з (100); 110/х/з (110);

120/х/з (120); 127/Л (127);

200/73 (200); 220/>/з (220);

230/х/з (230); 220 (220- х/з );

230 (230- 7з ); 240 (240- 7з )

Номинальное среднеквадратическое значение силы переменного тока 71ЮМ, А

О11 ред е.11 я етс я и з мери те; 1 ы i ы -ми преобразователями тока (то ко и з м ери тел ы i ы м и кл стами и гибкими разъёмными трансформаторами тока), входящими в комплект поставки приборов, и составляет: 5; 10; 50; 100: 500: 1000:3000:6000

Максимальное среднеквадратическое значение силы переменного тока /макс, А, при:

- /ц0М, равном 5. 10 А

- /ном, равном 50. 100. 500, 1000. 3000, 6000 А

1 -5‘/ном

1 -2 Akim

Номинальное значение частоты переменного тока /„ом. Гц

50

Диапазон измерений среднеквадратического значения напряжения переменного тока (7. В1'

от 0.01 (/„ом до 2.0-(7„ОЧ

Пределы допускаемой приведённой основной погрешности измерений среднеквадратического значения напряжения переменного тока. %2)

±0.1

Диапазон измерений отклонения напряжения переменного тока. %3)

от -90 до +50

Пределы допускаемой абсолютной основной иогрешнос! и измерений отклонения напряжения переменного тока. %

±0.1

Диапазон измерений отрицательного отклонения напряжения переменного тока, %

от 0 до 90

Пределы допускаемой абсолютной основной погрешности измерений отрицательного отклонения напряжения переменного тока. %

±0.1

Диапазон измерений положительного отклонения напряжения переменного тока, %

от 0 до 50

Пределы допускаемой абсолютной основной погрешности измерений положительного отклонения напряжения переменного тока, %

±0.1

Диапазон измерений частоты переменного тока (. Гц

от 42.5 до 57.5

Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц

±0.01

Диапазон измерений отклонения частоты переменного тока, Гц

от -7.5 до +7.5

Пределы допускаемой абсолютной основной погрешности измерений отклонения частоты переменного тока. Гц

±0.01

Диапазон измерений коэффициента несимметрии напряже-ний по обратной последователыюсти, %

от 0 до 20

Наименование характеристики

Значение

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несиммстрии напряжений но об-ратной последовательности, %   _______ _

Диапазон измерений коэффициента несиммстрии напряжений по нулевой последовательности,%

±0.15

от 0 до 20

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности, %

±0.15

Диапазон измерений коэффициента искажения синусоидальности напряжения Кг (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %

от 0.5 до 30

Пределы допускаемой погрешности измерений коэффициента искажения синусоидальности напряжения Кг (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групи, суммарный коэффициент гармонических подгрупп). %, при;

-/<(;< С/ц0М/(7(|) пределы допускаемой абсолютной погрешности

- Кг > (7||о.м/Ц|) пределы допускаемой относительной погрешности

±0.05 (7ц0М/(/(о

±5.0

Диапазон измерений среднеквадратического значения гармонической составляющей напряжения (/(„, (среднеквадра-тическос значение /7-ой гармонической составляющей, среднеквадратическое значение /7-ой гармонической группы, среднеквадратическое значение /7-ой гармонической подгруппы), В

от 0.001 -(7Н(1М до 0.3(7||1>м

Пределы допускаемой погрешности измерений среднеквадратического значения гармонической составляющей напряжения (7(п) (среднеквадратическое значение /7-ой гармонической составляющей, среднеквадратическое значение /7-ой гармонической группы, среднеквадратическое значение /7-ой гармонической подгруппы). %, при:

- (7(„) < 0.01 (7цом пределы допускаемой приведённой (к номинальному значению (7)ЮМ) погрешности

- (7(П) > 0.01 (7ном пределы допускаемой относительной погрешности

±0.05

±5,0

Диапазон измерений коэффициента гармонической составляющей напряжения /<(,(„) (коэффициент /7-ой гармонической составляющей, коэффициент /7-ой гармонической группы, коэффициент /7-ой гармонической подгруппы). %

от 0,1 до 30

Пределы допускаемой погрешности измерений коэффициента гармонической составляющей напряжения /<((„) (коэффициент /7-ой гармонической составляющей, коэффициент /?-ой гармонической группы, коэффициент /7-ой гармонической подгруппы). %, при:

- К гм < (7|«>м/{/(|) пределы допускаемой абсолютной погрешности

- К(\п) (7цОМ/(7(|) пределы допускаемой относитель-___ной погрешности__ ____ _______

±О.О5(7,111М/(7(|)

±5.0           '

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения (/,</„ (среднеквадратическое значение й-ой интергармонической группы, среднеквадратическое значение й-ой интергармонической центрированной подгруппы). В

О I 0,00 1 ' £/цом ДО 0.Э *

Пределы допускаемой погрешности измерений среднеквадратического значения интергармонической составляющей напряжения     (среднеквадратическое значение

й-ой интергармонической группы, среднеквадратическое значение й-ой интергармонической центрированной подгруппы), %, при:

- Ui(h) < 0.01 (Дом пределы допускаемой приведённой (к номинальному значению (7IWM) погрешности

- (Уд/;, > 0.01 (7цом пределы допускаемой относительной погрешности

±0.05

±5.0

Диапазон измерений коэффициента интергармонической составляющей напряжения /</ ,</,) (коэффициент й-ой интергармонической группы, коэффициент й-ой иитергармони-ческой центрированной подгруппы). %

от 0.1 до 30

Пределы допускаемой погрешности измерений коэффициента интергармонической составляющей напряжения (коэффициент й-ой интергармонической группы, коэффициент й-ой интергармонической центрированной подгруппы), %, при:

- Кицт < (Аюм/Цн пределы допускаемой абсолютной погрешности

- Кит,) >         пределы допускаемой относитель

ной погрешности

±0.05 (Аюм/(А и

±5.0

Диапазон измерений среднеквадратического значения напряжения информационных сигналов в электрических сетях и,к. В41

ОТ 0 ДО 0.3 • (Аюм

Пределы допускаемой погрешности измерений средне-квадратического значения напряжения информационных сигналов в электрических сетях. %, при:

- С'ие < 0.03 (/цом пределы допускаемой приведённой (к номинальному значению (Аюм) погрешности

- UiK > 0.03 С/Н11м пределы допускаемой относительной погрешности

±0.15

±5.0

Диапазон измерений длительности провала напряжения, с

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с

±Г(7’= 1//)

Диапазон измерений глубины провала и прерывания напряжения, %

от 10 до 100

Пределы допускаемой абсолютной основной погрешности измерений глубины провала и прерывания напряжения. %

±0.2

Диапазон измерений остаточного напряжения при провале и прерывании напряжения. В

от 0 до 0.9 (4ЮМ

Наименование характеристики

Значение

Пределы допускаемой приведённой (к номинальному значению (/ном) основной погрешности измерений остаточного напряжения при провале и прерывании напряжения. %

±0.2

Диапазон измерений длительности прерывания напряжения Д/Пр, с

от 0 до 600

Пределы допускаемой абсолютной погрешности измерений длительности прерывания напряжения, с. при:

- Д/||р от 0.02 с до 60 с включ.

- А/,,,, св. 60 с до 600 с включ.

±Т(Г=1//)

±(0.00()1А/|1П + Г)(7’= 1//)

Диапазон измерений длительности перенапряжения, с

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с

±7(7= 1//)

Диапазон измерений коэффициента перенапряжения, отн. ед.

от 1.1 до 2.0

Пределы допускаемой абсолютной основной погрешности измерений коэффициента перенапряжения, отн. ед.

±0.002

Диапазон измерений максимального значения напряжения при перенапряжении. В

от 1.1’Г/щ)м до 2.0*Сдюм

Пределы допускаемой приведённой (к номинальному значению (7Ном) основной погрешности измерений максимального значения напряжения при перенапряжении. %

±0.2

Диапазон измерений дозы фликера (кратковременной, длительной). отн. ед.

от 0.2 до 10

Пределы допускаемой погрешности измерений дозы фликера (кратковременной Pxh длительной Р/,). %, при:

- Рл, > 1, Ру > 1 пределы допускаемой относительной погрешности

-PSi< 1. Ph < 1 пределы допускаемой приведённой (к значению, равному 1) погрешности

±5

±5

Диапазон измерений амплитудного и максимального значений импульса напряжения. кВ'1:

-для импульсов положительной полярности

-для импульсов отрицательной полярности

от 0.5 до 6 от -0,5 до -6

Пределы допускаемой относительной погрешности измерений амплитудного и максимального значений импульса напряжения. %5’

±10

Диапазон измерений длительности импульса напряжения /и. мкс21’

от 10 до 5000

Пределы допускаемой абсолютной погрешности измерений длительность импульса напряжения, мкс'’

±(0,1 •/„ ±2.0)

Диапазон измерений максимального значения быстрого изменения напряжения А(/П1ах и значения быстрого изменения напряжения At/ss, В. % от 7/1ЮЧ

от 0,01-(АюмДО 0.5 • (7Ж,М6>

Пределы допускаемой приведённой (к номинальному значению б'ном) и абсолютной (для значений Al/mav A(/Ss. измеряемых в процентах от (7ж>м) основной погрешности измерений максимального значения быстрого изменения напряжения А(7тах и значения быстрого изменения напряжс-ния A(7ss. %___________________________________________

±0.2

.1—-------------------—------------ ,, .. - ——

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения силы переменного тока /.А7’

01 0.001 7цОм ДО /макс

Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения силы переменного тока при 0,05 7Н0м < / < /макс, %

±(0.1 + 8т) 8г = 0.2(КТ 0,2) 8г = 0.4(КТ 0.5) 8, = 0,9 (КТ 1,0)

Пределы допускаемой приведённой (к номинальному значению /ном) основной погрешности измерений среднеквадратического значения силы переменного тока при 0.00171ЮМ</< 0,05/ном, %

±(0.005 + уг) у, = 0,010 (КТ 0.2) ут = 0.020 (КТ 0.5) у, = 0.045 (КТ 1.0)

Диапазон измерений коэффициента несимметрии токов по обратной последовательности, %

от 0 до 100

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов по обратной последовательности при 0.05 /НОм /^ /макс, %

±(0.15 + ДТ), А, = 0.15 (КТ 0.2) Дт = 0.35 (КТ 0.5) Ат = 0.85 (КТ 1.0)

Диапазон измерений коэффициента несимметрии токов по нулевой последовательности, %

от 0 до 100

Пределы допускаемой абсолютной основной погрешности измерений коэффициента несимметрии токов но нулевой последовательности при 0,05/ном < / < /макс, %

±(0,15 + А,).

А, = 0.15 (КТ 0.2)

А, = 0.35 (КТ 0.5)

А, = 0.85 (КТ 1.0)

Диапазон измерений коэффициента искажения синусоидальности тока К/ (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп), %

от 0.2 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента искажения синусоидальности тока К/ (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при К/ < 371ЮМ//(|) и 0,05 /||ОМ < 1 < /макс, 0//°

±(0.1 + ДГ) /цОм//(|) Аг = 0,05 (КТ 0,2; КТ 0.5;

КТ 1.0)

Пределы допускаемой относительной погрешности измерений коэффициента искажения синусоидальности тока К/ (суммарный коэффициент гармонических составляющих, суммарный коэффициент гармонических групп, суммарный коэффициент гармонических подгрупп) при А/ ± 37ИОщ//(|) И 0,05 7ц0М < / < /макс, %

±(3.0 + 8 г) 8т = 2.0(КТ 0.2; КТ 0.5;

КТ 1.0)

Диапазон измерений среднеквадратического значения гармонической составляющей тока /(и) (среднеквадратическое значение и-ой гармонической составляющей, среднеквадратическое значение д?-ой гармонической группы, среднеквадратическое значение л-ой гармонической подгруппы), А

от 0.002 7,|0М ДО (0.3 + 1,0/и)/1ЮМ

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой приведённой (к номинальному значению /„ом) погрешности измерений среднеквадратического значения гармонической составляющей тока /(л) (среднеквадратическое значение /7-ой гармонической составляющей. среднеквадратическое значение /7-ой гармонической группы, среднеквадратическое значение /?-ой гармонической подгруппы) при /(„) < 0.03/,„„, и 0.05/ноч < / < /м;|кс. %

±(0.1 + ут) ут = 0,05 (КТ 0.2; КТ 0.5: КТ 1.0)

Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока /(„) (среднеквадратическое значение /7-ой гармонической составляющей, среднеквадратическое значение /7-ой гармонической группы, среднеквадратическое значение      /7-ой      гармонической      подгруппы)

при /(„) 0.03/ном и 0.05 '/цо.м — 1 ~ /макс, %

±(3,0 + 8Т)

8, = 2.0 (КТ 0.2; КТ 0.5;

КТ 1.0)

Диапазон измерений коэффициента гармонической составляющей тока /</(„) (коэффициент /7-ой гармонической составляющей, коэффициент /7-ой гармонической группы, коэффициент /7-ой гармонической подгруппы) при 0.0027||ОМ < /(„> < (0,3 + 1,0//7) /ном, %

от 0.2 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей тока Кцп} (коэффициент /7-ой гармонической составляющей, коэффициент /7-ой гармонической группы, коэффициент /7-ой гармонической     ПОДГруППЫ)     При     А'д,;) < 3 /1|<1м//(|)     и

0,05 /„ом < / < /макс, %

±(0.1 + Д|)/„ом//(|)

△г = 0,05 (КТ 0.2; КТ 0.5;

КТ 1.0)

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей тока /<д„) (коэффициент /7-ой гармонической составляющей, коэффициент /7-ой гармонической группы, коэффициен т /7-ОЙ гармонической подгруппы) при /</(„) > 3 •/иом//( i > и 0,05 /1Н,м </< /макс, %

±(3,0 + 8Т)

8, = 2.0 (КТ 0.2; КТ 0.5; КТ 1.0)

Диапазон измерений среднеквадратического значения интергармонической составляющей тока /,(/,) (среднеквадратическое значение /?-ой интергармонической группы, среднеквадратическое значение А-ой интергармонической центрированной подгруппы), А

от 0,002 /НОм до (0,3 + 0,5/А)/ном

Пределы допускаемой приведённой (к номинальному значению /ц0М) погрешности измерений среднеквадратического значения интергармонической составляющей тока /дЛ) (среднеквадратическое значение /?-ой интергармонической группы, среднеквадратическое значение /?-ой интергармонической центрированной подгруппы) при /,(/,> < 0.03 /,н»м и 0,05 /„ом — / — /макс, %

±(0,1 ±Уг) ут = 0.05 (КТ 0.2; КТ 0.5;

КТ 1.0)

Пределы допускаемой относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока /,(Л) (среднеквадратическое значение Л-ой интергармонической группы, среднеквадратическое значение /?-ой интергармонической центрированной подгруппы) при /,(/,) > 0,03 /„ом И 0.05 /„ом < / < /макс, %

±(3,0 ± 8Т)

8, = 2.0 (КТ 0.2; КТ 0.5;

КТ 1.0)

Наименование характеристики

Значение

Диапазон измерений коэффициента интергармонической составляющей тока /</,(/;) (коэффициент А-ой интергармонической группы, коэффициент А-ой интергармонической    центрированной    подгруппы)    при

0.002 /ном < /,(Л) < (0.3 + 0.5/А)/,1ОМ. %

от 0.2 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента интергармонической составляющей тока /</,(/,) (коэффициент А-ой интергармонической группы, коэффициент А-ой интергармонической центрированной подгруппы) при      < 37HOM//(i) и 0.05 7,И1М < / < /макс, %

±(0,1 + △i)7,r,m7d Дг = 0.05 (КТ 0.2: КТ 0.5;

КТ 1,0)

Пределы допускаемой относительной погрешности измерений коэффициента интергармонической составляющей тока /</,(/,) (коэффициент А-ой интергармонической группы, коэффициент А-ой интергармонической центрированной подгруппы) при Я/,,/,; > 37,07/(1, и 0.05 7„ом < / < /макс. %

±(3.0 + 5Г)

б, = 2.0 (КТ 0.2; КТ 0.5;

КТ 1.0)

Диапазон измерений угла фазового сдвига между напряжениями основной частоты, градус

от -180 до ±180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями основной частоты при 0,87/ном ^ (/< 1,5-t/ном, градус

±0.1

Диапазон измерений угла фазового сдвига между токами основной часто ты, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,05 7„0м < / < /макс, градус

±(0,1 + Дт)

Д, = 0.3 (КТ 0.2)

Дт = 0,9(КТ 0,5)

Д, = 1.9 (КТ 1.0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между токами основной частоты при 0,01 /ном /< 0,05/ном, градус

±(0.2 + Дг) Дт = 0.8 (КТ 0.2) Дг= 1.8 (КТ 0,5) Дт = 3,8 (КТ 1.0)

Диапазон измерений угла фазового сдвига между напряжением и током, градус*’

от-180 до+180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,057ном — / — /макс, 0,8’[/цом — 7 — 1,5‘[/цом, градус

±(0.1 + Д,)

Дт = 0,1 (КТ 0,2)

Дт = 0,4 (КТ 0,5)

Д, = 0,9 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0.01 /ном К 0,05/ном, 0,87/ном 7< 1.5 7/Н0М. градус

±(0.2 + Дт) Дт = 0,3 (КТ 0,2) Дт = 0.8 (КТ 0.5) Дт= 1.8 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током при 0,017цом < / < /макс, 0,01 ’[/Ио.м — U< 0.8'(/ном. градус

±(1.0 + Дт)

Дт = 2.0(КТ 0.2)

Д, = 2.0 (КТ 0.5)

Дг = 4.0(КТ 1.0)

Наименование характеристики

Значение

Диапазон измерений угла фазового сдвига между л-ми гармоническими составляющими напряжения и тока, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между /7-ми гармоническими составляющими напряжения и тока при /(„) > 0,017Н0М.

0,05-[/Ном, градус

±(1,0+ Дт)

А, = 2.0 (КТ 0.2)

Ат = 4,0(КТ 0.5)

Дт = 9,0(КТ 1.0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между n-ми гармоническими составляющими напряжения и тока при /«,>> 0,005 7Н0м< ЦИ)> 0,01-(/„ом, градус

±(2,0 + Дт) А, = 3,0 (КТ 0.2) Дт = 8,0 (КТ 0,5) Дг = 13.0 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между /?-ми гармоническими составляющими напряжения и тока при /(„»> 0.0027|10м. 0,002 7/ном, градус

±(5.0 + А,) Ат = 5,0 (КТ 0.2) Ат = 15.0 (КТ 0.5) Аг = 25.0(КТ 1.0)

Диапазон измерений угла начального фазового сдвига и-ой гармонической составляющей напряжения, градус

от -180 до +180

Пределы допускаемой абсолютной погрешности измерений угла начального фазового сдвига и-ой гармонической составляющей напряжения, градус:

- при Ц„)> 0,05-(/ном

- При 0,01 ' t/ном t/(„) < 0,05 t/ном

- При 0,002' t/ном Ц„) < 0,01 ' t/ном

±3.0 ±5.0 ±10,0

Диапазон измерений коэффициента мощности Кр {Кр = Р/5). отн. ед.

ОТ -1 до +1

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0.8- t/1WM < С < 1,2- t/H0M.

0,05-/„ом < / < /макс, ОТН. ед.

±(0,005 + Д,) Дт = 0,005 (КТ 0,2) Дт = 0,010 (КТ 0.5) Дт = 0,020 (КТ 1,0)

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности при 0,8-t/HOM < t/< 1.27/(ЮМ, 0,01 /„ом £ / < 0,057„ом, отн. ед.

±(0,01 + Дг)

А, = 0.01 (КТ 0.2)

А, = 0,02 (КТ 0.5)

Ат = 0.04(КТ 1.0)

Диапазон измерений активной электрической мощности А Вт9)

О I 0.8' t/ном ДО 1.2' Uном, OI 0,01 ‘/цом ДО /максч 0 < \Кр\ < 1

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,057ном</</макс, 0,8 < 1^1 < 1,%:

а) для трёхфазной мощности при симметричной нагрузке;

б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а) ±(0.2 + б,)

б) ±(0.3 + 8Т) 8Т = 0.3 (КТ 0,2) 8Т = 0,8 (КТ 0,5) 8Т = 1,8 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,01 7Н0М </< 0,057^, 0.8 < |Л>| < 1. %:

а) для трёхфазной мощности при симметричной нагрузке;

б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке___________ __ _

а) ±(0,4 + 8Т)

б) ±(0,6 + 8Т)

8, = 0.6 (КТ 0.2)

8,•= 1.1 (КТ 0.5)

8Т = 2,1 (КТ 1.0)

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0.1 /„ом < / < /мвке, 0,5 < |^| < 0.8. %:

а) для трёхфазной мощности при симметричной нагрузке: б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а) ±(0.2 + 5Т)

б) ±(0.3 + б,)

б, = 0.4 (КТ 0.2) бт = 0.8 (КТ 0.5)

8, = 1.8 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0,027ном < I < 0.1 /ном. 0.5 < |А>| < 0.8. %:

а) для трёхфазной мощности при симметричной нагрузке;

б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а) ±(0.5 + Зт)

б) ±(0.7 + бг) 8т = 0.5 (КТ 0.2) 8Г = 1.0 (КТ 0.5) б, = 2.0 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений активной электрической мощности при 0.1 /ном < I < /макс, 0,25 < \КР\ < 0.5. %:

а) для трёхфазной мощности при симметричной нагрузке;

б) для однофазной мощности и для трёхфазной мощности при однофазной нагрузке

а) ±(0.5 + 8Г) б) ±(0,7 + бт) бг = 0,5 (КТ 0,2) 8т = 1,5 (КТ 0,5) ST = 3,5 (КТ 1.0)

Пределы допускаемой приведённой (к значению 5НОМ; для однофазной мощности      = (/1ЮМ71Юм< для трёхфазной

мощности 5Ном = 3 (7цОМ7ном) основной погрешности измерений активной электрической мощности при 0.1 • /„ом < 1 < /макс. |^| <0.25. %

а) ±(0.02 + ут) ут = 0,03 (КТ 0,2) ь = 0,05 (КТ 0,5) ут = 0,08 (КТ 1.0)

Диапазон измерений активной электрической мощности обратной последовательности. Вт

от 0.001 б’нчм до 0.1 S,к,м. при биом — э 7/ном ' /ном

Пределы допускаемой приведённой (к значению •5’ном = 37/ноМ7|1ОМ) основной погрешности измерений активной электрической мощности обратной последовательности, %

±(0.02 + ут) у, = 0.03 (КТ 0.2) у., = 0.05 (КТ 0.5) ут = 0.08 (КТ 1,0)

Диапазон измерений активной электрической мощности нулевой последовательности. Вт

ОТ 0,001 S’hom до 0,1 5’ном, при ‘5цом “ 377цом /ном

Пределы допускаемой приведённой (к значению 5„ом = 37Ац,Х17Ном) основной погрешности измерений активной электрической мощности нулевой последовательности, %

±(0.02 + у,) ут = 0.03 (КТ 0.2) ут = 0.05 (КТ 0,5) ут = 0,08 (КТ 1.0)

Диапазон измерений активной электрической мощности /?-ой гармонической составляющей. Вт

ОТ 0,001 $ном ДО 0.1 Sjkvm, для однофазной мощности: бном ~ (7ном /ном для трёхфазной мощности: •$НОМ ~ 37/цом 7||ОМ

Пределы допускаемой приведённой (к значению 5И0М; для однофазной мощности 5Н0М = С/Ном7иом. для трёхфазной мощности S’hom - 3- UIKIM /ном) основной погрешности измерений активной электрической мощности и-ой гармониче-ской сос тавляющей. %________________________________

±(0.02 + у,) ут = 0.03 (КТ 0.2) ут = 0,08 (КТ 0,5) ут = 0,18(КТ 1.0)

Наименование характеристики

Значение

Диапазон измерений реактивной электрической мощности Q. вар|0)

ОЗ 0.8 ‘ С/ном ДО 1,2 ’ (/„ом, ОТ 0.02 7цом ДО /макс, 0 < \КО\ < 1

___________     = да

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0.05 7Ном < / < W 0,8 < |^| < 1, %

±(0.5 + 5Т) 8Т = 0,5 (КТ 0.2) 8Г= 1.5 (КТ 0.5) 8Т = 2.5 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0.02 7,|ом < / < 0.05/„ом, 0.8 < \Ку\ < 1, %

±(0.75 + 8|)

8,-0.75 (КТ 0,2)

8, = 1.75 (КТ 0.5)

8, = 3.25 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0.17„ом < / < /макс, 0.5 < |Л'С| < 0.8. %

±(0.5 + 8Т) 8Т = 0.5 (КТ 0.2) 8Т= 1.5 (КТ 0.5) 8Г = 2.5 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0,05/ном < / < 0,1 /ном, 0.5 < |ХГе| < 0.8. %

±(0.75 + 8Т)

8, = 0.75 (КТ 0,2) 8Т = 1,75 (КТ 0,5) 8Т = 3,25 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности при 0.1 /„ом < / < /макс, 0,25 < |яу < 0,5, %

±(0.75 + 8Т) 8Т = 0.75 (КТ 0.2) 8Т = 1.75 (КТ 0.5) 8Т = 3.25 (КТ 1.0)

Пределы допускаемой приведённой (к значению .?Н1)М; Для однофазной мощности 5НОМ = (7Ном /и„м. для трёхфазной мощности 5цом - З С/'ном /„ом) основной погрешности измерений     реактивной     электрической     мощности

при 0,1 7ном ^ / ^ /макс,     < 0.25. %

±(0,1 + ут)

Ут = 0.1 (КТ 0.2)

Ут = 0.3 (КТ 0.5)

уг = 0.6 (КТ 1.0)

Диапазон измерений реактивной электрической мощности обратной последовательности, вар

от 0.001 8’1|0М до 0.1 S’hom. при ,5ном “ 3 ■ //„ом ■ /„ом

Пределы допускаемой приведённой (к значению *5’ном = 37/Ном7ном) основной погрешности измерений реактивной электрической мощности обратной последовательности, %

±(0.02 + ут)

Ут = 0,03 (КТ 0.2) ут = 0,05 (КТ 0,5)

Ут = 0.08 (КТ 1.0)

Диапазон измерений реактивной электрической мощности нулевой последовательности, вар

от 0,001 Shom до 0,1      при

,5„ОМ ~ 3’ //ном7ном

Пределы допускаемой приведённой (к значению 5,юм = 37/ном/|ЮМ) основной погрешности измерений реактивной электрической мощности нулевой последовательности, %

±(0.02 + ут)

Ут = 0.03 (КТ 0.2) ут = 0.05 (КТ 0.5) у, = 0.08 (КТ 1,0)

Диапазон измерений реактивной электрической мощности и-ой гармонической составляющей, вар

ОТ 0.001 S’hom ДО 0.1 Shom. для однофазной мощности: ,5ном 6/|ЮМ /щ,м для трёхфазной мощности: j___8’hqm ~ 5 • (/ном ’ /ном___

,=я>

Наименование характеристики

Значение

Пределы допускаемой приведённой (к значению     для

однофазной мощности .S’H0M - С/ипм /ном. для трёхфазной мощности 5’ном = З д'ном Аюм) основной погрешности измерений реактивной электрической мощности и-ой гармонической составляющей. %

±(0.02 + у,) у, = 0.03 (КТ 0,2) ут = 0,08 (КТ 0,5) ут = 0,18 (КТ 1.0)

Диапазон измерений полной электрической мощности S, В'АИ)

ОТ 0,001 ДО 1,2'(/НоМ7Макс (ОТ 0,01 t/ном ДО 1.2 t/ном, О Г 0.01 7ном ДО /макс), для однофазной мощности: •8„ом ~ t/ном’/цом для трёхфазной мощности: НОМ ~ 3 ' Т ном 7ном

Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05 7И0м < / < Д,акс. 0.8 • Мюм < и < 1.2 • t/IWM. %

±(0.2 + 8Т) 5г = 0.3 (КТ 0.2) 8Т = 0.8 (КТ 0.5) 5,= 1.8 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0.01- /,Юм </<0,05 /ном, 0.8 • Цюм < U < 1.2 • t/H0M. %

±(0.4 + 8Т)

8т = 0.6(КТ 0,2)

8т= 1.1 (КТ 0.5)

8Т = 2,1 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений полной электрической мощности при 0,05 7„ом < / < /макс, 0,01 ’ t/H0M S t/ < 0,8' €/„ом, %

±(2.0 + 8Т) 8Т = 2,0 (КТ 0,2) 5Т = 4.0 (КТ 0,5) 8Т = 8,0 (КТ 1,0)

Диапазон измерений полной электрической мощности обратной последовательности,В А

от 0,001 ^„ом До 0,1 5Ном. при 1%ОМ ~ 3 77ном /ном

Пределы допускаемой приведённой (к значению SH0M = 3-t/ном7„ом) основной погрешности измерений полной электрической мощности обратной последовательности, %

±(0,02 + ут) ут = 0,03 (КТ 0.2) у, = 0.05 (КТ 0.5) ут = 0.08 (КТ 1.0)

Диапазон измерений полной электрической мощности нулевой последовательности. В-А

от 0.001 Shom до 0,1 \8’„ом, при ‘8„ОМ ~ 3 ' (/„ом /цом

Пределы допускаемой приведённой (к значению SH0M = 3-t/ном/„ом) основной погрешности измерений полной электрической мощности нулевой последовательности, %

±(0.02 + ут) уг = 0.03 (КТ 0.2) ут = 0,05 (КТ 0.5) уг = 0.08 (КТ 1.0)

Диапазон измерений полной электрической мощности л-ой гармонической составляющей, В А

от 0.0017>„ом до 0,1 -Shom-для однофазной мощности: $НОМ ~ t/ном /ном для трёхфазной мощности: ‘5 НОМ ~ 3'(/„ом7Иом

Пределы допускаемой приведённой (к значению 51ЮМ; для однофазной мощности SHom = t/цом 7Н1)М, Для трёхфазной мощности S„0M = 3 • t/ном /ном) основной погрешности измерений полной электрической мощности /?-ой гармонической составляющей, %

±(0,02 ±ут) ут = 0.03 (КТ 0.2) уг = 0.08 (КТ 0,5) ут = 0.18 (КТ 1.0)

1 Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений активной электрической энергии, кВтч12'

о 1 0,8 ■ Uном до 1,2 * t/цом, ОТ 0,01 '/ном ДО /макся 0,25 < \Кр\ < 1

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,057|1ом </</макс. 0.8 < |^| < 1. %:

а) при симметричной нагрузке:

б) при однофазной нагрузке

а) ±(0,2 + 8Т)

6) +(0.3 + 8Т)

8, = 0.3 (КТ 0.2)

8, = 0.8 (КТ 0.5)

8, = 1,8 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,01 -/ном < / < 0,05 /ном, 0,8 < \КР\ < 1. %: а) при симметричной нагрузке;

б) при однофазной нагрузке

а) ±(0.4 + 8Т)

б) ±(0,6 + 8Т) 8Т = 0,6 (КТ 0.2) 8т = 1,1 (КТ 0.5) 8Т = 2.1 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,1 /„ом < 1 < /макс, 0,5 < |АГр| < 0.8, %: а) при симметричной нагрузке;

б) при однофазной нагрузке

а) ±(0.2 + 5Т)

б) ±(0.3 + 8Г) 8Т = 0.4 (КТ 0,2) 8, = 0.8 (КТ 0.5) 8Т = 1.8 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,02/„ом < / < 0.1 /1ЮМ. 0.5 < \КР\ < 0.8. %: а) при симметричной нагрузке;

б) при однофазной нагрузке

а) ±(0.5 + 8Т)

б) ±(0.7 + 8Т)

8, = 0.5 (КТ 0.2)

8Т = 1.0 (КТ 0.5)

8т = 2,0(КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений активной электрической энергии при 0,1 /ном < 1 < /маке. 0.25 < |КР| < 0,5, %: а) при симметричной нагрузке;

б) при однофазной нагрузке

а) ±(0.5 + 8Т)

б) ±(0.7 + 8Т) 8Т = 0.5 (КТ 0.2) 8Г = 1.5 (КТ 0,5) 8, = 3.5 (КТ 1,0)

Диапазон измерений реактивной электрической энергии, квар'Ч13>

ОТ 0,8 ’ 6/ном ДО 1,2' //ном, ОТ 0,027цоМ ДО /макс, 0,25 < |/Q)| < 1 (KO = Q/S)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05 /|1ОМ </< 7макс, 0,8 < |КСД < 1, %

±(0.5 + 8т) 8т = 0.5 (КТ 0.2) 8, = 1.5 (КТ 0.5) 8Т = 2,5 (КТ 1,0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,02/„ом < / < 0,05 7ноМ, 0,8 < \KQ\ < 1. %

±(0,75 + 8Т) 8Т = 0,75 (КТ 0.2) 8, = 1.75 (КТ 0,5) 8, = 3.25 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,1 /„ом < / < /макс, 0,5 < |^| < 0,8, %

±(0,5 + 8Г) 8Т = 0,5 (КТ 0,2) 8Т= 1,5 (КТ 0,5) 8Т = 2,5 (КТ 1,0)

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,05/ном </<0,1 /ном, 0.5 < 1^| < 0.8. %

±(0.75 + 8т) 8Т = 0.75 (КТ 0.2) 8Т= 1,75 (КТ 0.5) 8Т = 3.25 (КТ 1.0)

Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии при 0,1 1тм<1< /макс, 0.25 < |/Су| < 0.5. %

±(0,75 + 8Т) 8Т = 0.75 (КТ 0.2) 8, = 1.75 (КТ 0.5) 8, = 3.25 (КТ 1.0)

Пределы допускаемой абсолютной погрешности измерений текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» при наличии синхронизации, с

±0.02

Пределы допускаемой относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)», отн. ед. (с/сут)

±11,5-10’6 (±1)

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °C при измерении ПКЭ, параметров напряжения переменного тока, силы переменного тока, электрических мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от пределов допускаемой основной погрешности

0.5

Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении параметров силы переменного тока, электрической мощности и энергии, для которых установлены пределы допускаемой основной погрешности, в долях от составляющей абсолютной (Ат). относительной (5Т) или приведённой (ут) погрешности, зависящей от класса точности применяемых измерительных преобразователей тока

0,5

Пределы допускаемой дополнительной погрешности, вызванной отклонением положения проводника с измеряемым током от положения в центре рабочего окна токоизмерительных клещей (гибких разъёмных трансформаторов тока), при измерении угла фазового сдвига между токами основной частоты, угла фазового сдвига между напряжением и током, угла фазового сдвига между /7-ми гармоническими составляющими напряжения и тока, в долях от составляющей абсолютной погрешности, зависящей от класса точности применяемых измерительных преобразователей тока, Дт

0.5

. ление таблицы 2

Наименование характеристики

Значение

’Среднеквадратическое значение напряжения переменного тока с учётом гармоник. интергармоник и информационных сигналов в электрических сетях U. среднсквадра-тическое значение напряжения основной частоты [/ц,. среднеквадратическое значение напряжения прямой последовательности U], среднеквадратическое значение напряжения обратной последовательности U2, среднеквадратическое значение напряжения нулевой последовательности Uq.

2) В диапазоне значений от 0,01-(7ном ДО 1,5- С/Ном включительно установлена приведённая погрешность по отношению к номинальному значению [/иом. в диапазоне значений свыше 1,5 [/ном до 2,0-[/Ном ~ приведённая погрешность по отношению к верхнему значению диапазона измерений (2,0-[/ном).

’’ Отклонение среднеквадратического значения напряжения основной частоты (установившееся отклонение напряжения) бЦц, отклонение среднеквадратического значения напряжения прямой последовательности §[/| и отклонение среднеквадратического значения напряжения с учётом гармоник, интергармоник и информационных сигналов в элек-

трических сетях от номинального или согласованного значения по 32144-2013.

ГОСТ

Для информационных сигналов частотой /,’|С: 0 < /ис < 50 /.'

■’’’ Только для модификаций с функцией измерения параметров импульсов напряжения (в обозначении модификации указывается символ «I»).

6) При установленном минимальном пороговом значении провала напряжения (50 % (/„ом) или максимальном пороговом значении перенапряжения (150 % (Дом)- Верхнее значение диапазона измерений △ [/max, △[/« определяется установленными пороговыми значениями провала напряжения и перенапряжения.

7) Среднеквадратическое значение силы переменного тока с учётом гармоник, интергармоник и информационных сигналов в электрических сетях А среднеквадратическое значение силы тока основной частоты /щ. среднеквадратическое значение силы тока прямой последовательности /|, среднеквадратическое значение силы тока обратной последовательности Д, среднеквадратическое значение силы тока нулевой последовательности /().

Х) Угол фазового сдвига между напряжением и током основной частоты (рсдц, напряжением и током прямой последовательности (рцд, напряжением и током обратной последовательности (рц/2. напряжением и током нулевой последовательности фр/о.

9 ) Активная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Р. активная электрическая мощность основной частоты Р{\} и активная электрическая мощность прямой последовательности Р\.

101 Реактивная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей Q, рассчитываемая по формуле Q = yjS2 - Р2 ; реактивная электрическая мощность основной частоты (?(|), рассчитываемая по формуле (2(1) = [/(i)'/(irsirKp(,7(ib и реактивная электрическая мощность прямой последовательности О\.

Н) Полная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей 5, полная электрическая мощность основной частоты 5(d и полная электрическая мощность прямой последовательности 5].

|2) Активная электрическая энергия, активная электрическая энергия основной частоты и активная электрическая энергия прямой последовательности.

13) Реактивная электрическая энергия (для реактивной электрической мощности, рассчитываемой по формуле Q = y/s2 - Р2 ). реактивная электрическая энергия основной частоты и реактивная электрическая энергия прямой последовательности.

Продолжение таблицы 2

Наименование характеристики             |          Значение

Примечания

1 Измеряемые ПКЭ и параметры напряжения относятся к фазным и междуфазным напряжениям, а также к дополнительному напряжению (между нейтральным проводом и проводом защитного заземления).

2 Измеряемые параметры электрической мощности, кроме электрических мощностей прямой, обратной и нулевой последовательностей, относятся к однофазным и трёхфазным мощностям, измеряемые коэффициенты мощности - к однофазным и трёхфазным коэффициентам мощности.

3 Электрические мощности прямой, обратной и нулевой последовательностей относятся к трёхфазным электрическим мощностям.

4 Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении ПКЭ и параметров напряжения установлены для наибольшего из диапазонов значений влияющих величин, приведённых в ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017, если не указано иное.

5 Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении параметров силы тока, углов фазовых сдвигов, электрической мощности и электрической энергии установлены для диапазонов значений влияющих величин. равных диапазонам измерений соответствующих измеряемых параметров, если не указано иное.

6 В данной таблице используются следующие обозначения метрологических характеристик:

△ т. бт, ут - составляющая абсолютной, относительной и приведённой погрешности соответственно, зависящая от класса точности применяемых измерительных преобразователей тока;

КТ - класс точности измерительных преобразователей тока, входящих в комплект поставки.

7 Метрологические характеристики приборов, относящиеся к измерениям гармонических и интергармонических составляющих, установлены для гармонических и интер-гармонических составляющих порядков п от 2 до 50 и 7? от 1 до 50 соответственно.

Расчёт значений ПКЭ, параметров напряжения и силы электрического тока, электрической мощности и углов фазовых сдвигов производится по формулам, приведённым в ГОСТ IEC 61000-4-30-2017. ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013. ГОСТ Р 51317.4.15- • 2012. ГОСТ Р 8.655-2009. а также по формулам, приведённым в таблице 3 (для параметров, формулы для расчёта которых не установлены в указанных стандартах и не приведены в таблице 2).

Г а б л и ц а _3 - Формулы для расчёта измеряемых параметров

Наименование измеряемого параметра

Обозначение параметра

Единица измерения

Формула для расчёта параметра

Коэффициент д-ой гармонической составляющей напряжения

КиН(п)

%

К...., >=-^-100, с (1)

где Ицы\ - среднеквадратическое значение д-ой гармонической составляющей напряжения

. должен не

3

Наименование измеряемого параметра

Обозначение параметра

Единица измерения

Формула для расчёта параметра

Коэффициент л-ой гармонической группы напряжения

K(Jg(n}

%

U < > К... = --11.100, '«(")    7/

UX(I)

где Ц,(л) - среднеквадратическое значение н-ой гармонической группы напряжения

Коэффициент и-ой гармонической подгруппы напряжения

Kusgtn)

%

(7 , , а, =—hll.ioo, ' '«(»)     [J               ’

■'«(О

где Usg(n) - среднеквадратическое значение и-ой гармонической подгруппы напряжения

Коэффициент /?-ой интергармонической группы напряжения

Kuigthj

%

/С =^И-Ю0,

'**’ Ц11

где       - среднеквадратическое значение

/?-ой интергармонической группы напряжения

Коэффициент h-ой интергармонической центрированной подгруппы напряжения

KUisgUi)

%

[/ m

А, ..,.=-^1-100, Г«я(Л) г г

U(l)

где Uisgth) ~ среднеквадратическое значение А-ой интергармонической центрированной подгруппы напряжения

Глубина провала и прерывания напряжения

%

=-!!!CL^.100.

где Uon - значение опорного напряжения, в качестве которого используется номинальное (согласованное) значение напряжения <7Н0М или скользящее опорное напряжение сравнения. определённое по ГОСТ 30804.4.30-2013. ГОСТ IEC 61000-4-30-2017;

б/res - остаточное напряжение при провале и прерывании напряжения

Коэффициент перенапряжения /<пер(./

KnepU

отн. ед.

//     - - п3!

Лпер/    Л '

^011

где (/пер - максимальное значение напряжения при перенапряжении

Коэффициент несим-метрии токов по обратной последовательности

Кц

%

А,. = — -100 А

Коэффициент несим-метрии токов по нулевой последовательности

K()l

%

А,., =-°--100 А

.'^лолжение таблицы 3

Наименование измеряемого параметра

Обозначение параметра

Единица измерения

Формула для расчёта параметра

Коэффициент л-ой гармонической составляющей тока

Р-/Н(п}

%

К111М- """ -100, у(|)

где ///(„> - среднеквадратическое значение д-ой гармонической составляющей тока

Коэффициент ц-ой гармонической группы тока

%

К.. .       юо.

g(ll ■

где /g(„) - среднеквадратическое значение л-ой гармонической группы тока

Коэффициент и-ой гармонической подгруппы тока

K/sgtll)

%

К . =^-100.

/’.«(и) I w(l)

где       - среднеквадратическое значение

п-ой гармонической подгруппы тока

Коэффициент /?-ой интергармонической группы тока

K/ig(h)

%

^)= Г'100'

41)

где - среднеквадратическое значение /г-ой интергармонической группы тока

Коэффициент /?-ой интергармонической центрированной подгруппы тока

P-lisg(h)

%

/мл).1ОО (И

где IISg(h) - среднеквадратическое значение /?-ой интергармонической центрированной подгруппы тока

Активная трёхфазная электрическая мощность прямой последовательности

Pl

Вт

Р\ = 3 U\-/|’COS (pi;/)

Активная трёхфазная электрическая мощность обратной последовательности

P2

Вт

Р2 = 3 (72’/2 COS ф1//2

Активная трёхфазная электрическая мощность нулевой последовательности

Po

Вт

Ро = 3-С/0-/()-cosep wo

Реактивная трёхфазная электрическая мощность прямой последовательности

вар

= 3-t/i /rsin (p,//i

чжяяввяк^ы 3____

; Нмакяопкие изме-rtseMswo параметра

Обозна- । чение параметра

Единица измерения

Формула для расчёта параметра

Реактивная трёхфазная электрическая мощность обратной последовательности

&

вар

(?2 = 3 -(/2 /2 Sin ф/,72

Реактивная трёхфазная электрическая мощность нулевой последовательности

Qo

вар

2о = 3 (7o7o sin фу/о

Полная трёхфазная электрическая мощность прямой последовательности

Si

ВА

Si = 37/,/,

Полная трёхфазная электрическая мощность обратной последовательности

S2

ВА

S2 = 3 u2-h

Полная трёхфазная электрическая мощность нулевой последовательности

So

ВА

So= 377o7o

Активная фазная электрическая мощность /?-ой гармонической составляющей

Ли)

Вт

P(») — ^Л-/(П)7/у(П)’СО8 фс//(лЬ

где Феди) - угол фазового сдвига между /7-ми гармоническими составляющими напряжения и тока

Активная трёхфазная электрическая мощность /?-ой гармонической составляющей

Р (п)АВС

Вт

Р(п)АВ(' ~ Р(и) А ■*" Р(n) fl Р(n) (X

где Р(П} j. ?(„) ц. Р(п) с - активные фазные электрические мощности /7-ой гармонической составляющей

Реактивная фазная электрическая мощность /7-ой гармонической составляющей

<?(«)

вар

£?('’) ~ U1Цп)' Ьцп)'^П фО7(и)

Реактивная трёхфазная электрическая мощность /7-ой гармонической составляющей

(2(л).4ВС

вар

Q(n)ABC = Q(/f) А + 2(л) В + 2(H) С,

где 2(и) a, Q(n) в, Q(n) с - реактивные фазные электрические мощности /7-ой гармонической составляющей

Полная фазная электрическая мощность /7-ой гармонической составляющей

S(n)

ВА

S(«; = Un(nYhl(n)

Полная трёхфазная электрическая мощность /7-ой гармонической составляющей

S(n)ABC

ВА

S(n).iBc’ ~ So,) j + S(()) ц + Ci

где S(„)j, S(„)0, .?(„,(• - полные фазные электрические мощности /7-ой гармонической со-

| ставляющей

Продолжение таблицы 3

Наименование измеряемого параметра

Обозначение параметра

Единица измерения

Формула для расчёта параметра

Трёхфазная полная электрическая мощность

&

BA

5е = 3-В трёх

ueie

фазной четырёхпроводной схеме:

3-((У2+(/;+(/<

18

В трёх и-=\

3

фазной трёхпроводной схеме:

9

3

Трёхфазный коэффициент мощности

Ке

отн. ед.

р

S.

где РАвс - активная трёхфазная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей

Коэффициент мощности прямой последовательности

отн. ед.

ч

Электрическая мощность искажений фазного тока

D.

вар

D = S ■ —— ui °(D     ,

7(i) где 5(|) - полная фазная электрическая мощность основной частоты

Электрическая мощность искажений фазного напряжения

Du

вар

Dt,=, где S( ность

зная электрическая мощ-ты

,п ц» ’

1) - полная фа основной чаете

Полная фазная электрическая мощность гармоник

Sh

В А

5 1,н

где 5(

ность

с . >

у/

’и2-и2,

I        и

(1)            ^(1)

1) - полная фазная электрическая мощ-основной частоты

Полная фазная неосновная электрическая мощность

Ss

В А

=

Jd; + D2+S2h

Активная фазная электрическая мощность гармоник (неосновная активная фазная электрическая мощность)

Рн

Вт

Рн = Р-Ро>

где Р - активная фазная электрическая мощность для полосы частот от 1 до 50 гармонической составляющей;

Р(1) - активная фазная электрическая мощность основной частоты

Фазная электрическая мощность искажений синусоидальности

Dh

вар

D,.,=

~ Р“

Няпкжжавяе юме-рвемэсо параметра

Обозначение параметра

Единица измерения

Формула для расчёта параметра

Трёхфазная электрическая мощность искажений тока

4/

вар

X   У х    II

||     :<U         II       :<U

О.    -  О,     -

Н       —■   Н        «7

Q CQ       CQ

4.(1) •<■//’ гДе А« =7/‘2-/‘Mh

)азной четырёхпроводной схеме:

3‘(Ц|).н + Ц))Й +Ц|н')+Ццг1и +4i>w +Цц(ч

18

>азной трёхпроводной схеме: 4 ।)jh ~г 41)нс + 4 । к .t

9

Трёхфазная электрическая мощность искажений напряжений

Deu

вар

= 3 В трёхе

А(|) ~

В трёхе

Ащ =

■У,„    гдеЦ.я=^>-У>„

)азной четырёхпроводной схеме: Ат + А । )/< А । к •+ А । >.у

3

>азной трёхпроводной схеме:

/2   4- /2   4- Z2

Z(I)J "Г"           •*(!)(•

3

Трёхфазная полная электрическая мощность гармоник

seH

ВА

Трёхфазная полная неосновная электрическая мощность

SeN

ВА

S,, = ^D-i + d;, + S;„

Трёхфазная активная электрическая мощность гармоник (трёхфазная неосновная активная электрическая мощность)

Рн ABC

Вт

Ph авс ~ Pha + Рнв + Рис.

где Рна< Рнв. Рнс - активные фазные электрические мощности гармоник

Трёхфазная электрическая мощность искажений

DeH

вар

D..H =.

- Р‘

' Н АНС

Коэффициент гармонического загрязнения

HP

%

Я/> = |^100. где =

*Л'< 1)

Коэффициент несим-метрии нагрузки

LU

%

Ш = ^-100, гдеХ,„, = ^„-.5-,;

Примечания

1 В обозначениях, относящихся к фазным параметрам, индексы А, В, С - обозначение соответствующей фазы, индекс N- обозначение нейтрального проводника.

2 В обозначениях, относящихся к междуфазным параметрам, индексы АВ, ВС, С А -обозначение соответствующего междуфазного напряжения.

Ьд»       ке характеристики

Значение

лС'х’хе ' .   :■ ..          латания от сети переменного

- вафкжение. В

- расширенный рабочий диапазон1’

- предельный рабочий диапазон

- частота. Гц

от 86 до 440

от 0 до 500

от 42,5 до 69

Параметры электрического питания от источника постоянного тока:

- расширенный рабочий диапазон напряжения. В1’

- предельный рабочий диапазон напряжения. В”’

от 80 до 550

от 0 до 600

Параметры электрического питания от NiMH аккумулятора (аккумуляторной батареи) приборов:

- номинальное напряжение аккумулятора. В

- номинальная ёмкость аккумулятора. мАч

7.2 3800

Потребляемая мощность. В А, не более:

- при заряженном аккумуляторе (без заряда аккумулятора)

- при заряде аккумулятора

25

50

Входное сопротивление по измерительным входам напряжения. МОм, не менее

1

Входное сопротивление по входам для подключения измерительных преобразователей тока, кОм, не менее

50

Время установления рабочего режима, мин, не более

3

Время непрерывной работы (при электропитании от сети переменного тока или от источника постоянного тока)

Круглосуточно

Габаритные размеры (ширина х высота х глубина), мм. не более

- «Pecypc-PQA-М»

- «Pecypc-PQA-L»

270 х 255 х Ю5

240 х 80 х 185

Масса, кг, не более

- «Pecypc-PQA-М»

- «Pecypc-PQA-L»

2.6

2,0

Нормальные условия измерений:

- нормальное значение температуры окружающего воздуха °C

- допускаемые отклонения от нормального значения температуры окружающего воздуха. °C

- относительная влажность воздуха. %, нс более

- атмосферное давление кПа (мм рт.ст.)

- напряжение питающей сети переменного тока, В

- частота питающей сети переменного тока. Гц

- коэффициент искажения синусоидальности переменного напряжения питающей сети. %, не более

+20

+ 10 и-5

80

от 80,0 до 106.7 (от 600 до 800)

220 ± 22

50,0±0.5

12

. ZXr.'-            -■ ..-блицы 7

’----- -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Наименование характеристики

Значение

е условия измерений:

- температура окружающего воздуха. °C:

- «Pecypc-PQA-М»

- «Ресурс-PQA-L» (без аккумулятора)

- «Ресурс-PQA-L» (с аккумулятором)

- относительная влажность воздуха при температуре окружающего воздуха +30 °C, %, не более

- атмосферное давление кПа (мм рт.ст.)

от -20 до +45 от -40 до +55 от -20 до +55

95%

от 70,0 до 106,7 (от 537 до 800)

Средний срок службы, лет, не менее

25

Средняя наработка на отказ, ч, не менее

125000

Сопротивление изоляции между корпусом и электрическими цепями приборов, МОм, не менее:

- в нормальных условиях измерений

- при температуре окружающего воздуха +30 °C и относительной влажности воздуха 95 %

20

5

11 Диапазон напряжения электрического питания, в котором обеспечивается функционирование приборов в соответствии с их назначением с установленными метрологическими характеристиками.

2) Предельные значения напряжения электрического питания, которые приборы выдерживают без повреждений и ухудшения метрологических характеристик, если приборы впоследствии будут использоваться в рабочих условиях измерений при установленном или расширенном диапазонах напряжения электрического питания.

Знак утверждения типа

наносится на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации - типографским способом.

Комплектность

Комплект поставки приборов приведён в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор качества электрической энергии «Pecypc-PQA»

БГТК.411722.022

1 шт.

Антенна GNSS1’

Б ГТК.432239.002

1 шт.

Комплект измерительных преобразователей тока (в одном комплекте измерительных преобразователей тока -1,2,3 или 4 шт.)2)

1 или 2 комплекта

Измерительный кабель напряжения

БГТК.685612.151

1 шт.

Кабель USB2’

1 шт.

Кабель Ethernet2’

1 шт.

юлжение таблицы 5

Наименование

Обозначение

Количество

Кабель-переходник импульсных входов (nopia расширения)-1

БГТК.685621.227

1 шт.

Карта памяти SI)2'

-

1 шт.

Руководство по эксплуатации

БГТК.411722.022 РЭ

1 экз.

Паспорт

БГТК.411722.022 НС

1 экз.

Методика поверки2*

БГТК.411722.022 МП

1 экз.

Компакт-диск с программным обеспечением"'

...

1 шт.

Кейс для прибора и основных принадлежностей

с                                    . ...

1 шт.

Кейс для дополнительных измерительных преобразователей тока2* __________

1 шт.

” Антенна устройства синхронизации времени.

~* Поставляется только в соответствии с договором поставки.

Поверка

осуществляется но документу БГТК.411722.022 МН «Анализаторы качества электрической энергии «Ресурс-PQA». Методика поверки», утверждённому ООО «ИЦРМ» 31.08.2018 г.

Основные средства поверки:

- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31319-12):

- осциллограф цифровой запоминающий TDS1012 (регистрационный номер в Федеральном информационном фонде но обеспечению единства измерений 24019-06):

- частотомер универсальный CNT-90 (регистрационный помер в Федеральном информационном фонде по обеспечению единства измерений 41567-09);

- устройство синхронизации времени УСВ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41681-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы организации, осуществляющей поверку.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения

ГОСТ [ЕС 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии

ГОС Т IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ Р 8.655—2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической juepi ни. Общие технические требования

ГОС Г Р 8.656-2009 Государственная система обеспечения единства измерений. Средст ва измерений показателен качества электрической энергии. Методика поверки

ГОСТ Р 8.689-2009 Государственная система обеспечения единства измерений. Срелст-ва измерений показателей качества электрической энергии. Методы испытаний

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимост и. Часть 1. Общие требования

БГТК.411722.022 ТУ Анализаторы качества электрической энергии «Ресурс-PQA». Технические условия

Смотрите также

РБ 03 11 7333 19
Спектрометры эмиссионные МСА
ЗАО "Спектральная лаборатория"
Категория: Спектрометры
Дата внесения: 2019-11-28
Действителен до: 2024-04-01
РБ 03 09 7334 19
Газоанализаторы АЛКОБАРЬЕР
ООО "АЛКОТЕКТОР"
Дата внесения: 2019-11-28
Действителен до: 2024-06-03
Default ALL-Pribors Device Photo
РБ 03 04 7336 19
Датчики давления Агат-100МТ
ООО "НПО "АГАТ"
Дата внесения: 2019-11-28
Действителен до: 2024-04-17
РБ 03 13 7337 19
Аппараты высоковольтные испытательные СКАТ-М100В
ООО "Инженерный центр России Современные технологии"
Дата внесения: 2019-11-28
Действителен до: 2024-04-05
