Измерители артериального давления механические LD

Назначение

Измерители артериального давления механические LD (исполнения: LD-70, LD-71. LD-80, LD-81. LD-90, LD-91) предназначены для косвенного определения систолического и диастолического артериального давления человека.

Измерители артериального давления механические LD (далее - измерители) могут применяться в медицинских учреждениях и в бытовых условиях для индивидуального пользования.

Описание

Определение артериального давления осуществляется путем измерения избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова. Измерители состоят из мембранного манометра, компрессионной манжеты и нагнетателя воздуха. Манжета соединена с манометром и нагнетателем с помощью штуцеров и трубок из латекса.

В измерителях LD-80. LD-81, LD-90, LD-91 манометр и нагнетатель жестко соединены.

Для прослушивания тонов Короткова в комплект измерителей LD-71, LD-81, LD-9I включен стетоскоп. В измерителях LD-71, LD-81 стетоскоп крепится непосредственно на манжете.

Манжета представляет собой эластичную пневмокамеру в чехле с застежкой для фиксации на плече пациента. Пневматический нагнетатель состоит из эластичного баллона и регулируемого клапана сброса давления.

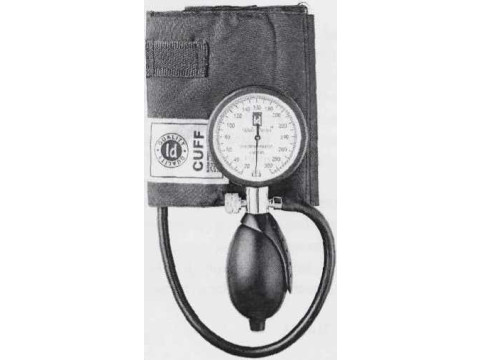

Внешний вид измерителей приведен на рисунках 1-4.

Схема с указанием места нанесения поверителыюго клейма-наклейки приведена в

А                                                                                                          '•    ' -У х

приложении А.

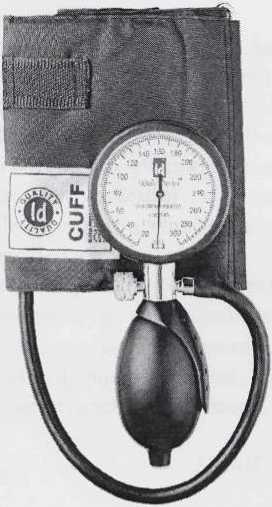

Рисунок 1 — Внешний вид измерителя LD-80

LD-81

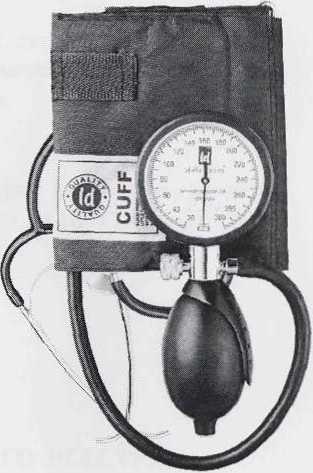

Рисунок 2 - Внешний вид измерителя LD-8I

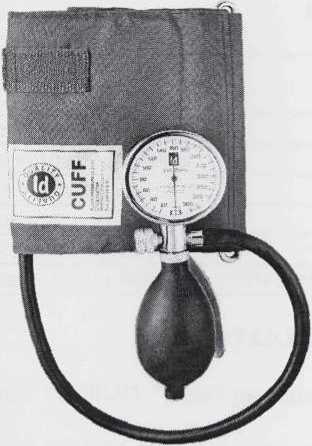

Рисунок 3 - Внешний вид измерителей LD-90, LD-9I

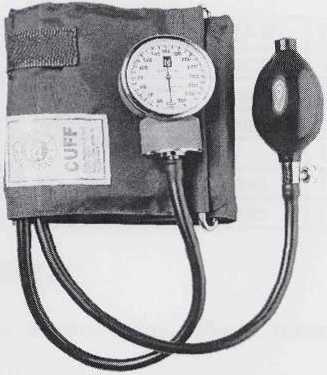

Рисунок 4 - Внешний вид измерителя LD-70

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения давления воздуха в манжете, мм. рт. ст.

Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете при температуре свыше 18 до 33 °C, мм. рт. ст.

- в диапазоне от 60 до 240 мм. рт. ст

- в остальных участках диапазона

Пределы допускаемой абсолютной погрешности при измерении давления воздуха в компрессионной манжете при температуре от 5 до 18 °C вкл и от 33 до 40 °C вкл, мм. рт. ст.

Условия эксплуатации измерителей:

- температура окружающего воздуха, °C

- относительная влажность, %

- атмосферное давление, кПа

Масса измерителей, кг. не более

от 20 до 300

±3

±4

±6

от 10 до 40

от 30 до 85

от 86 до 106

0,34

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические условия".

ГОСТ 6915-89 "Приборы для измерения давления в сердечно-сосудистой системе (механические). Общие технические требования и методы испытаний".

Документация фирмы "Little Doctor International (S) Pte.ltd", Сингапур.

МП.MH 1090-2002 "Измерители артериального давления механические LD. Методика поверки".

Заключение

Измерители артериального давления механические LD соответствуют требованиям ГОСТ 20790-93, ГОСТ 6915-89 и документации фирмы "Little Doctor International (S) Pte.ltd", Сингапур.

Межповерочный интервал 12 месяцев.
