Колонки топливораздаточные сжиженного газа BMP 500/LPG

Назначение

Колонки топливораздаточные сжиженного газа BMP 500/LPG (далее - колонки) предназначены для измерения объема и учета сжиженного газа (пропан-бутановой смеси) при отпуске его в баллоны автотранспортных средств.

Область применения - автозаправочные станции.

Описание

Колонка состоит из гидравлической системы "TATSUNO" (Япония) и электронного блока "Logitron PUMA НТ-ТЕ" (Италия), "PDE" фирмы "BG ELEKTRONIK S.r.o." (Чехия), BETA CONTROL (Чехия).

Сжиженный газ через запорный шаровой клапан поступает в фильтр, где происходит очистка от механических примесей и, далее, в газоотделитель. Затем сжиженный газ проходит через обратный клапан, поршневой счетчик, дифференциальный клапан, гарантирующий прохождение через счетчик только жидкой фазы, разрывную муфту и заправочный шланг с раздаточным пистолетом в баллон автотранспортного средства.

На поршневом счетчике установлен генератор импульсов и необнуляемый счетчик суммарного учета. Кроме того колонка оснащена предохранительным клапаном и манометром для контроля давления газа.

Электрический блок монтируется в верхней части корпуса колонки и отделяется от гидравлической части сепарирующей решеткой. Электронный блок оснащен электромеханическим или LCD-дисплеем. При применении LCD-дисплея электронный блок оснащается устройством подогрева при работе колонки в условиях низких температур.

Электрический блок принимает импульсы от генератора, производит необходимые вычисления выводит на дисплей следующую информацию:

- объем выданной дозы сжиженного газа в литрах;

- стоимость выданного сжиженного газа в рублях;

- цена одного литра сжиженного газа.

В колонке имеется устройство сброса на ноль показаний объема и стоимости выданного сжиженного газа.                                             I kgSSj )

При выключении источника питания информация на LCD-дисплее сохраняется в течении 30 минут, а на электромеханическом дисплее - без ограничения.

Программирование и диагностика электронного блока осуществляется с помощью дистанционного инфракрасного блока управления.

Колонки эксплуатируются в ручном режиме без системы управления или соединенными линией связи с кассовым аппаратом АЗС. По заказу потребителей колонка может быть укомплектована системой предоплаты по объему и цене.

Колонки BMP 500/LPG имеют различные исполнения, отличающиеся друг от друга массы, габаритными размерами, количеством раздаточных пистолетов. Колонки выпускаются односторонние или двусторонние.

Схема обозначения:

Колонки BMP 500.S/LPG

BMP 5xy.Sz/LPG

х - номер (1 или 2) LPG гидравлических систем в колонке;

у - номер (1 или 2) шлангов или пистолетов;

z - буква D, R или L - ориентация ТРК на заправке с точки зрения подъезда к колонке:

D - double-sided/двухсторонняя,

R - right/односторонняя правая,

L - left/ односторонняя левая.

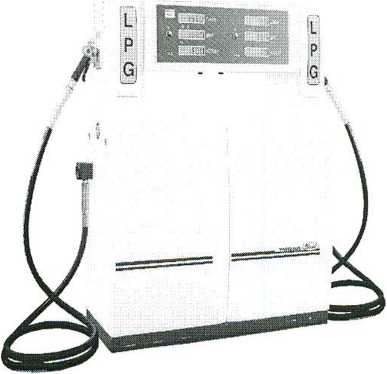

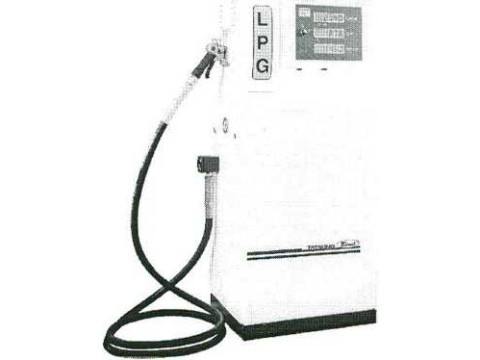

Внешний вид колонок приведен на рисунке 1.

рисунок 1

Схема пломбировки колонки с указанием мест нанесения государственных повери-тельных клейм приведена в Приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ

Пределы допускаемой относительной погрешности измерений объема газа, %

Максимальный расход, л/мин

Минимальный расход, л/мин

Минимальная доза выдачи, л

Рабочее давление газа, МПа

Индикация:

стоимости одного литра

общей стоимости выданного топлива

объема выданного топлива

Счетчик суммарного учета, л

±1

50

5

5

1,6

Цена деления, л:

- счетчика разового учета

- счетчика суммарного учета

Длина заправочного шланга, м

Диапазон температуры окружающего воздуха, °C

Параметры питания:

- напряжение переменного тока, В

- частота, Гц

- потребляемая мощность, ВА, не более

Степень защиты по ГОСТ 14254:

- механической части

- электрической части

Степень взрывозащиты про ГОСТ 22782

Средний срок службы, лет

0,01 ЦО от 4,5 до 6 от минус 40 до плюс 40

от 187 до 242 от 49 до 51 40

IP 23

IP 54 ExII2GIIAT3 8

Характеристики колонок, в зависимости от моделей, приведены в таблице. Таблица.

Комплектность

Комплект поставки:

Колонка топливораздаточная сжиженного газа BMP 500/LPG *

Комплект ЗИП

Руководство по эксплуатации

Примечание: * - исполнение в соответствии с заказом

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом и на колонку рядом с заводской маркировкой в виде наклейки.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Международная рекомендация МОЗМ МР №117 "Измерительные системы для жидкости, кроме воды". Техническая документация фирмы-изготовителя. Методика поверки МП.МН 908-2001 "Колонки топливораздаточные типа LPG для сжиженных газов".

Заключение

Колонки топливораздаточные сжиженного газа BMP 500/LPG соответствуют требованиям технической документации фирмы-изготовителя и требованиям международной рекомендации МОЗМ МР №117.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13, Аттестат аккредитации № BY 112.02.1.0.0025
