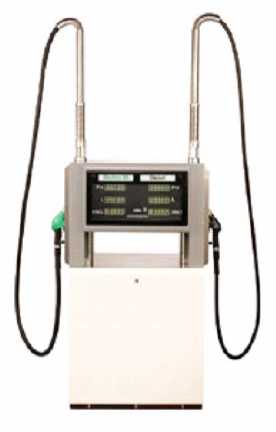

Колонки раздаточные сжиженного углеводородного газа Нара LPG (мод. Нара LPG1, Нара LPG2)

Назначение

Колонки раздаточные сжиженного углеводородного газа Нара LPG (далее-колонка) предназначены для измерения объёма сжиженного газа по ГОСТ 27578-87 при заправке автомобильных транспортных средств на автогазозаправочных станциях (АГЗС) с учётом требований учётно-расчётных операций.

Колонки предназначены для эксплуатации при температуре окружающего воздуха и температуре сжиженного газа от минус 20 °C до плюс 40 °C, при относительной влажности от 30 % до 100 %.

Описание

Принцип действия колонок состоит в следующем:

сжиженный газ из резервуара насосом АГЗС подается к патрубку жидкой фазы и через механический или электромагнитный клапан, газоотделитель, фильтр, датчик импульсов (установленный на измерителе объёма) поступает в 4-х поршневой измеритель объёма производства фирмы “MIGAS“, Италия. Затем сжиженный газ через дифференциальный клапан, визир, электромагнитный клапан “ASCO”, Нидерланды, или “Danfoss“, Дания, разрывную муфту и раздаточный рукав с краном поступает в баллон автотранспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар.

Информация о количестве сжиженного газа, прошедшего через измеритель обьёма, поступает в электронный блок, на цифровом табло которого индицируется объём отпущенного сжиженного газа, его цена и стоимость.

Для исключения попадания газовой фазы в раздаточный рукав давление сжиженного газа на выходе из измерителя обьёма превышает давление газовой фазы не менее, чем на 0,1 МПа, это превышение обеспечивается автоматически при помощи дифференциального клапана, который блокирует поток газа при падении давления за измерителем обьёма.

Задание дозы сжиженного газа и включение колонок производится непосредственно с колонки или оператором с пульта дистанционного управления.

Колонки выпускаются двух модификаций:

- Нара LPG 1 - с одним раздаточным рукавом;

- Нара LPG 2 - с двумя раздаточными рукавами.

Основными элементами колонки являются:

• измеритель объёма, счётчик поршневого типа;

• электронно-вычислительное устройство с электромеханическим или жидкокристаллическим индикаторами;

• фильтр тонкой очистки, степень фильтрации 40 микрон;

• преобразователь импульсов;

• дифференциальный клапан;

• электромагнитный клапан

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификация

Дискретность отображения показаний указателя разового учёта:

- объёма выданного газа, л

- стоимости выданного объёма газа, руб.

Дискретность установки цены одного литра газа, руб.

Дискретность отображения показаний указателя суммарного учёта, л

Количество раздаточных рукавов

Параметры электропитания от сети переменного тока:

- напряжение, В

- частота, Гц

Потребляемая мощность, В-A, не более

Габаритные размеры, мм, не более

Масса, кг, не более

Средний срок службы, не менее, лет

Средняя наработка на отказ, час

Категория взрывозащиты

0,01

0,01

0,01

1

1                        2

(220)+|0%.15о/о

50±1

100 900х 490x1610 200           250

10

5 000 2ExdemsIIBT3 lExdmsIIBT4

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку колонки фотохимическим путем и на эксплуатационную документацию типографским способом.

Комплектность

1 Колонка Нара LPG 1или Нара LPG 2

2 Запасные части и принадлежости

3 Система управления

4 Эксплуатационная документация на колонку

5 Эксплуатационная документация на комплектующие изделия, входящие в состав колонки

- 1 шт (по заказу)

- 1 комплект

- по заказу

- 1 комплект

- 1 комплект

Поверка

Колонки поверяются в соответствии с “Методикой поверки”, утвержденной ГЦИ СИ “POCTECT-Москва’’.в феврале 2005 г. и являющейся приложением к Руководству по эксплуатации.

Межповерочный интервал - 1 год.

Основное поверочное оборудование - мерники металлические образцовые 2-го разряда для сжиженных газов ММСГ-1 ТУ 1390-007-24137198-2001.

Нормативные документы

Международная рекомендация МОЗМ MP № 117 “Измерительные системы жидкости кроме воды”.

Технические условия ТУ 4213-014-03467879-2005.

Заключение

Тип колонок раздаточных сжиженного углеводородного газа Нара LPG утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.

Колонки имеют Сертификат соответствия № РОСС RU. ГБ04.В00360, выданный Центром сертификации “СТВ”, г. Саров, Нижегородской области.
