Колонки топливораздаточные SK 700, SK 700 Encore 510

Назначение

Колонки топливораздаточные типа SK 700 применяются для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Колонки предназначены для эксплуатации при температуре окружающего воздуха и топлива от - 400С до +500С и относительной влажности воздуха от 30% до 100%.

Описание

Основными элементами колонки являются:

■ счетчик (измеритель объема) поршневого типа C+ (2С+) или объемно-шнековый счетчик типа ECO-meter (EM); для высокопроизводительных колонок вместо одного поршневого счетчика устанавливаются два объемно-шнековых счетчика;

■ электронно-вычислительное устройство (ЭВУ) Sandpiper, Sandpiper-2;

■ насосный агрегат с газоотделяющим устройством производительностью до120 л/мин;

■ фильтр тонкой очистки 12 мкм для бензина и 25 мкм для дизельного топлива;

■ газоулавливающее устройство с поплавковым клапаном;

■ раздаточный пистолет со шлангом длиной не менее 4 метров.

Электронный блок управления колонкой SK 700 размещен в блоке индикации и в блоке электроники, расположенном над блоком гидравлики; в модели Encore - в блоке индикации. Колонки выпускаются с встроенным насосом или без насоса. В последнем случае применяется насос, погружаемый в резервуар с жидкостью. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2,8 (3,8) бар.

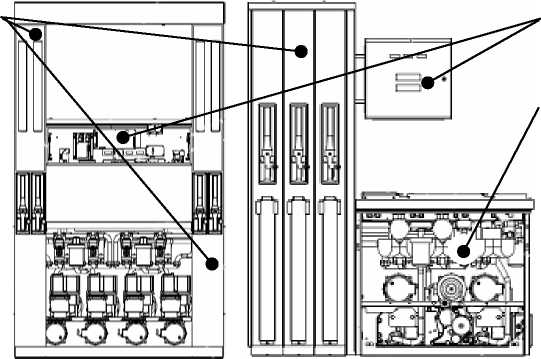

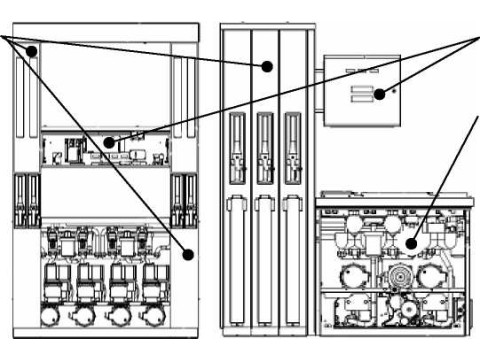

Топливораздаточн ый блок содержит раздаточные пистолеты, шланги, сматывающие устройства

Блок индикации

Блок электроники

Рабочий блок содержит счетчики, датчики импульсов, насосы*, газоудаляющее устройство, фильтры (* - кроме погружных насосов)

Рис. 1

Принцип действия колонок:

■ топливо из резервуара при помощи насоса с устройством для отделения паровоздушной смеси через фильтр и приемный клапан подается в счетчик (поршневой или объемношнековый), из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства. При помощи преобразователя импульсов информация о количестве топлива, прошедшего через счетчик поступает в электронный блок колонки, на цифровом табло которого отображается количество отпущенного топлива, его цена и стоимость;

■ установка показаний цифрового табло разового учета выданного объема топлива на нуль производится автоматически при снятии раздаточного пистолета с колонки.

Пример обозначения:

SK 700

OR

OR

MR

8/4/8

4/4/4

3/0/3

DK D

Тип

OR - без возврата шланга

MR - с возвратом шланга — Количество счетчиков С and Ecometer Количество насосов

Количество заправочных шлангов

Счетчик - С (поршневой)

Счетчик -ECO-meter (объемно-шнековый)

Расположение заправочных шлангов:

Слева по стороне индикации

Справа по стороне индикации

DK - один модуль для дизельного топлива

MS - номинальный расход 40/70 л/мин с переключением

VRS - газовозвратная система

DP - подающий насос

UHF - наибольшая скорость расхода - 120 л/м

SAT - сателлитная стойка

MS VRS

VRS

DP

UHF

SAT

Модель Encore имеет Н-образную форму корпуса (Приложение 3).

Схема пломбировки узлов и элементов колонки приведена в Приложении 2. При поверке поверительное клеймо-наклейка наносится на лицевую панель блока индикации (см. Приложение 3) топливораздаточной колонки в месте, обеспечивающем свободное чтение информации клейма.

Поверка колонок производится по методическим указаниям МИ 1864-88 "ГСИ. Колонки топливораздаточные. Методика поверки".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики каждого из типов колонок даны в Приложении 1.

Знак утверждения типа

Знак Государственного реестра может наноситься на фирменной табличке изделия.

Комплектность

Комплектность поставки в соответствии с технической документацией фирмы «Gilbarco GmbH & Co. KG», Германия.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Gilbarco GmbH & Co. KG», Германия., МИ 1864-88 "ГСИ. Колонки топливораздаточные. Методика поверки".

Заключение

Топливорзадаточные колонки типа SK 700, SK 700 Encore 510 соответствуют технической документации фирмы “Gilbarco GmbH & Co. KG”, Германия, требованиям СТБ 8024-2005 «Измерительные системы для жидкостей не являющихся водой» (МОЗМ Р 117) и основным требованиям ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия".

Межповерочный интервал - 1 год.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
