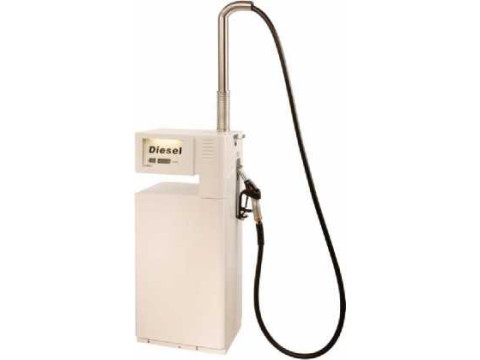

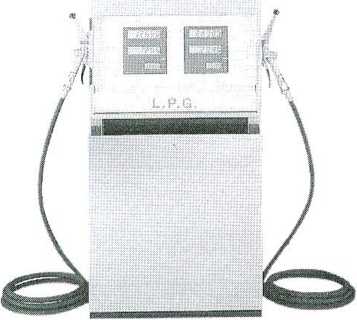

Колонки топливораздаточные серии 11х (112, 114)

Назначение

Колонки топливораздаточные серии 11х применяются для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Колонки предназначены для эксплуатации при температуре окружающего воздуха и топлива от - 400С до +500С и относительной влажности воздуха от 30% до 100%.

Описание

Колонки выпускаются с встроенным насосом или без насоса. В последнем случае применяется насос, погружаемый в резервуар с жидкостью. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2,8 (3,8) бар.

Основными элементами колонки являются:

■ счетчик (измеритель объема) поршневого типа С;

■ электронно-вычислительное устройство EL-112, ER 112 - для колонок 112, 114;

■ насосный агрегат с газоотделяющим устройством производительностью 90 л/мин;

■ фильтр тонкой очистки 12 мкм для бензина и 25 мкм для дизельного топлива;

■ газоулавливающее устройство с поплавковым клапаном;

■ раздаточный пистолет с рукавом длиной не менее 4 метров.

Модели 112 и 114 отличаются друг от друга габаритными размерами и компоновкой основных элементов (Приведены на рис.1).

Принцип действия колонок:

■ топливо из резервуара при помощи насоса с устройством для отделения паровоздушной смеси через фильтр и приемный клапан подается в счетчик (поршневой или объемношнековый), из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства. При помощи преобразователя импульсов информация о количестве топлива, прошедшего через счетчик поступает в электронный блок колонки, на цифровом табло которого отображается количество отпущенного топлива, его цена и стоимость;

■ установка показаний цифрового табло разового учета выданного объема топлива на нуль производится автоматически при снятии раздаточного пистолета с колонки.

Рисунок 1

Пример обозначения:

- 112 / 50 .2 АЕ   D50- 112 / 90 .4 3 AD EO GR

Расшифровка обозначений:

Схема пломбировки узлов и элементов колонки приведена в Приложении 2. При поверке поверительное клеймо-наклейка наносится на лицевую панель блока индикации (см. Приложение 3) топливораздаточной колонки в месте, обеспечивающем свободное чтение информации клейма.

Поверка колонок производится по методическим указаниям МИ 1864-88 "ГСИ. Колонки топливораздаточные. Методика поверки".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики колонок топливораздаточных приведены в Приложении 1.

Знак утверждения типа

Знак Государственного реестра может наноситься на фирменной табличке изделия.

Комплектность

Комплектность поставки в соответствии с технической документацией фирмы «Gilbarco GmbH & Co. KG», Германия.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Gilbarco GmbH & Co. KG», Германия., МИ 1864-88 "ГСИ.

Колонки топливораздаточные. Методика поверки"

Заключение

Топливорзадаточные колонки серии 11х соответствуют технической документации фирмы “Gilbarco GmbH & Co. KG”, Германия, требованиям СТБ 8024-2005 «Измерительные системы для жидкостей не являющихся водой» (МОЗМ Р 117) и основным требованиям ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия".

Межповерочный интервал - 1 год.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
