Колонки топливораздаточные Quantium Т моделей 100Т. 200Т, ЗООТ, 400Т, 500Т1 предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо) в режиме самообслуживания с учётом требований учётно-расчётных операций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1664 07 |
| Наименование | Колонки топливораздаточные серии Quantium T |
| Год регистрации | 2007 |
| Номер сертификата | 5024 |
| Дата регистрации | 2007-12-27 |
| Срок действия | 2012-12-27 |
| Получатель сертификата | фирма "Tokheim UK Ltd", Великобритания (GB) |
Производитель / Заявитель
фирма "Tokheim UK Ltd"
Адрес: Unig 3 Baktr Road, West Pitkerro Industrial Estate, Dundee DD5 3 RT
Контакты: +(44)1382-598-000, +(44)1382-598-001
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864 |
Поверители
Скачать
|
Описание типа РБ 03 07 1664 07 [2002-07-31]
rb-03-07-1664-07_2002-07-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1664 07 [2007-03-07]
rb-03-07-1664-07_2007-03-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1664 07 [2007-01-01]
rb-03-07-1664-07_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1664 07 [2008-02-21]
rb-03-07-1664-07_2008-02-21.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные Quantium Т моделей 100Т. 200Т, ЗООТ, 400Т, 500Т1 предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо) в режиме самообслуживания с учётом требований учётно-расчётных операций.
Основное применение колонок топливораздаточных (далее - ТРК) - автозаправочные станции, осуществляющие отпуск топлива за наличные деньги и безналичный расчёт.
Описание
ТРК имеют несколько модификаций, отличающихся количеством заправочных пистолетов, расходом и видом отпускаемого топлива. Колонки состоят из двух частей:
1. Гидравлической', насос напорного или всасывающего типа, четырёхпоршневой счетчик жидкости (объемомер) типа МА-26, клапан, шланг, топливораздаточный пистолет;
2. Электрической', блок управления, электронный калькулятор, дисплей.
ТРК оснащены инфракрасным пультом дистанционного управления для ввода кода страны, цены отпускаемого топлива и вывода информации о работе ТРК. а также могут быть оснащены терминалом для работы с магнитными карточками, устройством для предварительного набора количества топлива или его стоимости и двухсторонними жидкокристалическими дисплеями для вывода видеоинформации. ТРК с Qmax = 130 л/мин могут комплектоваться дополнительной раздаточной стойкой «SAT».
I la дисплее ТРК отображается следующая информация:
■ объем выданой дозы топлива в литрах;
■ стоимость выданного топлива в рублях;
■ цена одного литра. А
и

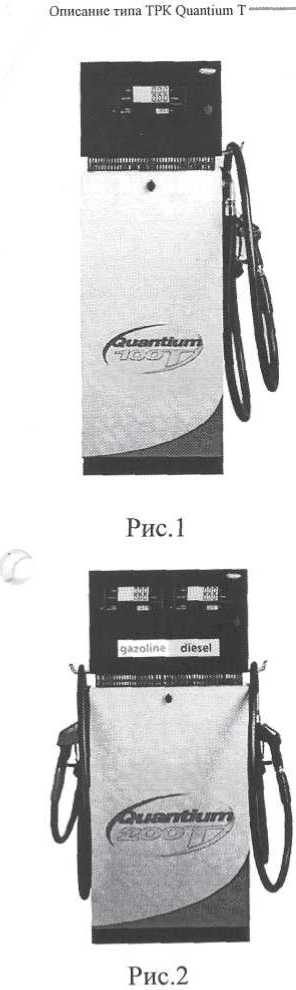

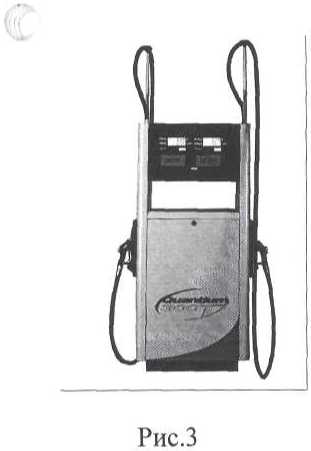

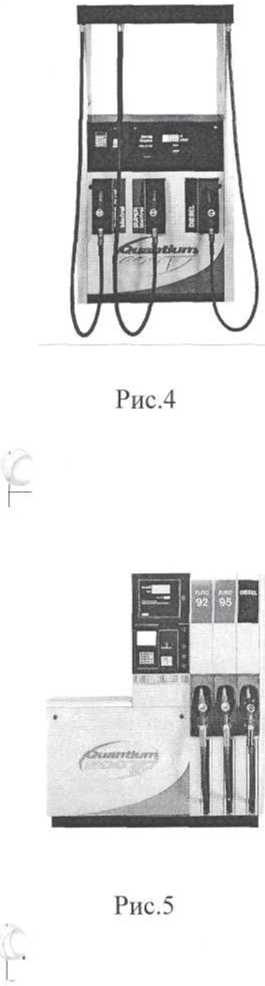

Внешний вид ТРК приведен на рис. 1-5.

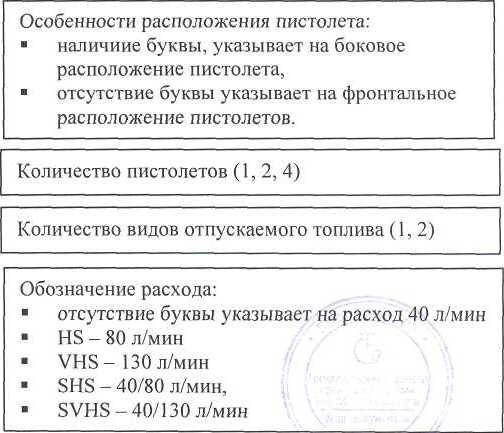

Quantium 100T(X) 1-X

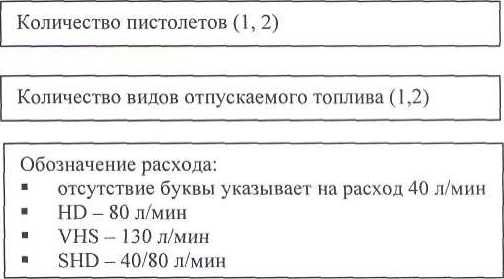

Quantium 200T (X) X - X

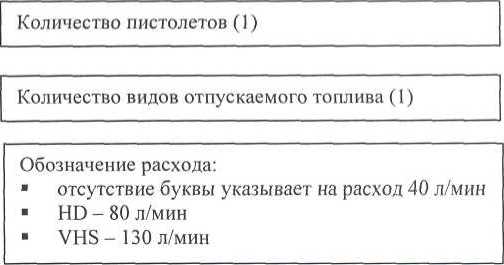

Обозначение TPK Quantium 100T
Обозначение TPK Quantium 200T
Обозначение TPK Quantium ЗООТ
Quantium 400Т (X) X - X
Quantium 500T1 (X)X-X
Обозначение TPK Quantium 400Т
Обозначение TPK Quantium 500Т1
Схемы пломбировки TPK приведены в Приложении к описанию типа.
Основные технические и метрологические характеристики
|
Модели |
Quantium 100Т |
Quantium 200Т |
Quantium 300T |
Quantium 400T |
Quantium 500T1 | ||
|
1. |
Вид топлива |
бензин, дизельное топливо | |||||
|
2. |
Диапазон рабочих температур, °C |
от минус 40 до плюс 55 | |||||
|
3. |
Относительная влажность воздуха, % |
от 5 до 95 | |||||
|
4. |
Электропитание от сети трехфазного и однофазного переменного тока, В |
400 (± 10%) 230 (± 10%) | |||||
|
5. |
Частота питания, Гц |
(50 ±1) | |||||
|
6. |
Наибольший расход, Qmax, л/мин |
40/80/130 | |||||
|
7. |
Наименьший расход, Qmj„, л/мин |
4/8/13 | |||||
|
8. |
Предел допускаемой основной погрешности, % - при минимальной дозе - при дозах более минимальной |
±0,5 ±0,25 | |||||
|
г* |
Минимальная доза выдачи топлива, л |
2 | |||||
|
10. |
Количество сортов топлива |
1 |
1 -2 |
1 -2 |
1 -4 |
1 -5 | |
|
11. |
Количество пистолетов с одной стороны |
2 |
2 |
1 -4 |
1 -4 |
1 -5 | |
|
12. |
Индикация |
жидкокристаллический дисплей | |||||
|
13. |
Количество одновременно заправляемых транспортных средств |
1 или 2 | |||||
|
14. |
Количество разрядов при индикации цены топлива за I литр в рублях |
4 | |||||
|
15. |
Количество разрядов при индикации стоимости выданного топлива в рублях |
6 | |||||
|
16. |
Количество разрядов при индикации объема выданного топлива в литрах |
6 | |||||
|
17. |
Длина раздаточного рукава, м |
не менее 4 | |||||
|
18. |
Счетчик суммарного учета отпущенного количества топлива |
механический | |||||
|
,9. |
Масса (в зависимости от исполнения), не более, кг |
220 - 240 |
205 -320 |
215-360 |
210-780 |
220 - 880 | |
|
20. |
Высота, не более, мм |
1464 |
1559 |
1781 |
2390 |
1784 | |
|
21. |
Длина, не более, мм |
509 |
676 |
830 |
1250 |
In*-995 2n* - 1158 3n* - 1552 4n* - 1942 | |
|
22. |
Ширина, не более, мм |
400 |
400 |
520 |
500 |
520 | |
|
23. |
Уровень звука, не более, дБ: для насоса EPZ (40 л/мин) для насоса PASV 3 (80 л/мин, 130 л/мин) |
68 72 | |||||
|
24. |
Сатегория взрывозащищенности |
II 2 G 2Exd ia em II АТЗ | |||||
|
25. |
Мощность привода насоса, не более, кВт: для насоса EPZ (40 л/мин) для насоса PASV 3 (80 л/мин. 130 л/мин) |
0,55 0, 75 | |||||
|
Примечание* п - продукт, выдаваемый ТРИ. |
ft \‘ X | ||||||
Знак утверждения типа
Знак утверждения типа средств измерений наносится на фирменной табличке ТРК и на титульном листе руководства по эксплуатации.
Комплектность
|
Наименование |
Количество |
Примечание | |
|
1. |
TPK Quantium T (в зависимости от модели) |
I |
По индивидуальному заказу |
|
2. |
Пульт дистанционного управления |
1 |
По индивидуальному заказу |
|
3. |
Руководство по эксплуатации и паспорт на русском языке |
1 | |
|
4. |
Гибкие адаптеры для присоединения ТРК к топливопроводу |
1 -4 |
Только для колонок всасывающего типа |
|
5. |
Предохранительный клапан |
1 -4 |
Только для колонок напорного типа |
|
6. |
Руководство по установке |
1 |
По индивидуальному заказу |
|
7. |
Установочные чертежи |
1 комплект |
По индивидуальному заказу |
Технические документы
ГОСТ 9018 «Колонки топливораздаточные. Общие технические условия»;
МИ 1864 «ГСИ. Колонки топливораздаточные. Методика поверки»;
Техническая документация фирмы «ТОКНЕ1М ПК Ltd.», Великобритания.
Заключение
Колонки топливораздаточные Quantium Т моделей 100Т. 200Т, ЗООТ, 400Т, 500Т1 соответствуют всем требованиям технической документации фирмы-изготовителя, а также требованиям ГОСТ 9018.
Межповерочный интервал - не более 12 месяцев (для ТРК, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь. 200053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
