Колонки топливораздаточные BMP 500

Назначение

Колонки топливораздаточные BMP 500 (далее - колонки) предназначены для измерения дозы выданного топлива в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо) в режиме самообслуживания.

Основная область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету.

Описание

Принцип действия колонки состоит в следующем: топливо из резервуара через обратный клапан, фильтр, насос с газоотделителем и электромагнитный клапан поступает в поршневой счетчик, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

Колонка осуществляет подачу топлива, измерение и индикацию ее объема, расчет стоимости выданного топлива. Установка показателя разового учета выданного топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.

Топливораздаточные колонки BMP 500 состоят из следующих основных элементов:

• поршневой счетчик фирмы Tatsuno (Япония);

• электронно-вычислительное устройство "Logitron PUMA НТ-ТЕ" (Италия), "PDE" фирмы "BG ELEKTRONIK S.r.o." (Чехия);ВЕТА CONTROL (Чехия)

• насосный моноблок с фильтром тонкой очистки, газоотделителем и обратным клапаном;

• раздаточный кран (пистолет) с рукавом длиной не менее 4 м.

Колонки BMP 500 имеют различные исполнения, отличающиеся друг от друга номинальным расходом топлива, количеством раздаточных кранов. Колонки выпускаются односторонние или двусторонние.

Схема обозначения:

Колонки BMP 500.S

BMP 5xy.Sz

х - количество (1 или 2) насосов в колонке;

у - количество (1 или 2) шлангов или пистолетов;

z - буква D. R или L - ориентация ТРК на заправке с точки зрения подъезда к колонке D - double-sided/двухсторонняя,

R - right/односторонняя правая,

L - left/ односторонняя левая.

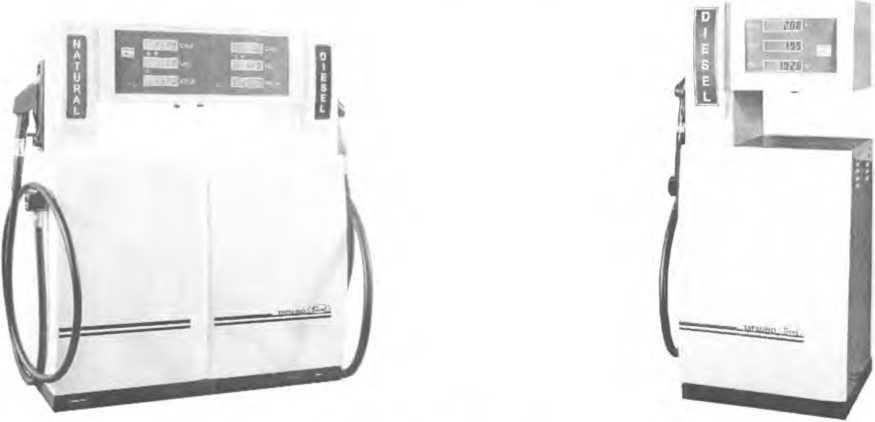

Внешний вид колонок приведен на рисунке 1.

рисунок 1

Схема пломбировки колонки с указанием мест нанесения государственных поверительных клейм приведена в Приложении А.

стр. 2 из 4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ

Характеристики колонок, в зависимости от исполнения, приведены в таблице.

Таблица.

Комплектность

Комплект поставки:

Колонка топливораздаточная BMP 500*

Комплект ЗИП

Руководство по эксплуатации

Примечание: * - исполнение в соответствии с заказом

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом и на колонку рядом с заводской маркировкой в виде наклейки.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия", МИ 1864 "ГСИ. Колонки топливораздаточные. Методика поверки" и техническая документация фирмы-изготовителя.

Заключение

Колонки топливораздаточные BMP 500 соответствуют требованиям технической документации фирмы-изготовителя и требованиям ГОСТ 9018.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ,

220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13,

Аттестат аккредитации № BY 112.02.1.0.0025
