Колонки топливораздаточные BMP 2000

Назначение

Колонки топливораздаточные ВМР 2000 (далее - колонки) предназначены для измерения дозы выданного топлива в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо) в режиме самообслуживания.

Основная область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету.

Описание

Принцип действия состоит в следующем: топливо из резервуара через обратный клапан, фильтр, насос с газоотделителем и электромагнитный клапан поступает в поршневой счетчик, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

Колонка осуществляет подачу топлива, измерение и индикацию ее объема, расчет стоимости выданного топлива. Установка показателя разового учета выданного топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.

Топливораздаточные колонки серии BMP 2000 состоят из следующих основных элементов:

• поршневой счетчик фирмы Tatsuno (Япония);

• электронно-вычислительное устройство "Logitron PUMA НТ-ТЕ", "PUMA MPD" (Италия), "PDE" фирмы "BG ELEKTRONIK S.T.O." (Чехия); BETA CONTROL (Чехия).

• насосный моноблок с фильтром тонкой очистки, газоотделителем и обратным клапаном;

• раздаточный кран (пистолет) с рукавом длиной не менее 4 м.

Колонки ВМР 2000 имеют различные исполнения, отличающиеся друг от друга номинальным расходом топлива, количеством раздаточных кранов. Колонки выпускаются од

носторонние или двусторонние.

Схема обозначения:

Колонки BMP 2000.S

BMP 20xy.Ssz

х - количество (1,2,3 или 4) насосов в колонке;

у - количество (1,2... 8) шлангов или пистолетов;

s - буква S, М или Т - вариант ТРК:

S - вариант SHARK с высотой 1600мм, с лебедками шлангов,

М - вариант SHARK с высотой 1900мм, с лебедками шлангов,

Т - вариант SHARK с высотой 2300мм, без лебедок шлангов,

z - буква D, R или L - ориентация ТРК на заправке с точки зрения подъезда к колонке: D - double-sided/двухсторонняя,

R - right/односторонняя правая,

L - left/ односторонняя левая.

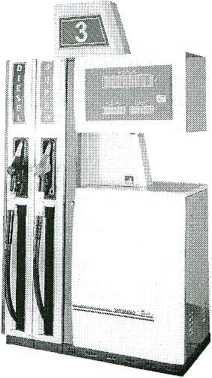

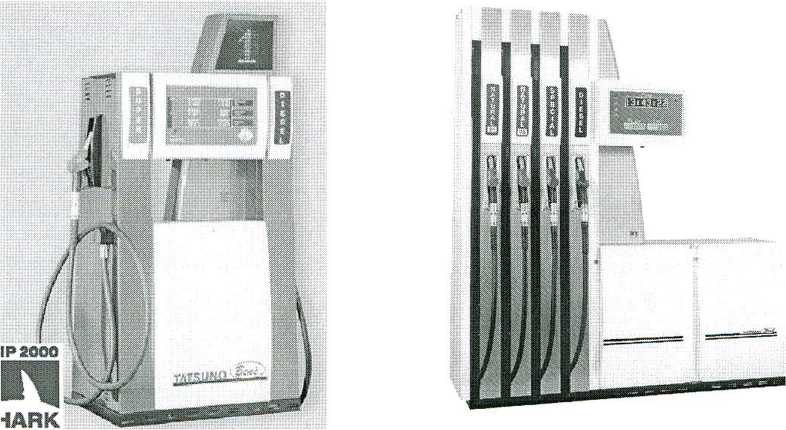

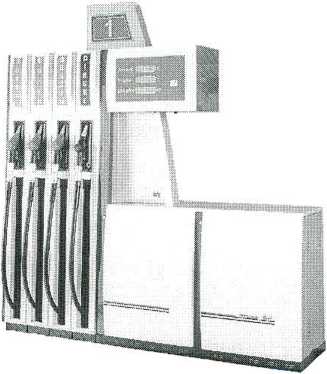

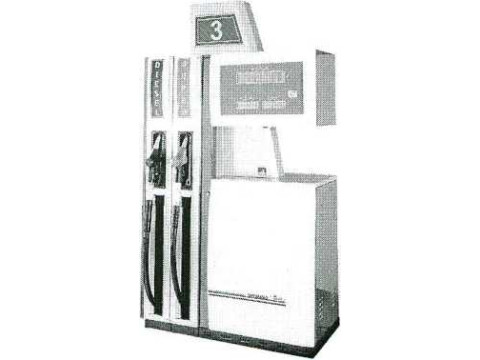

Внешний вид колонок приведен на рисунке 1.

рисунок 1

Схема пломбировки колонки с указанием мест нанесения государственных повери-тельных клейм приведена в Приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ

Пределы допускаемой основной погрешности, %

Максимальный расход, л/мин

Номинальный расход, л/мин

Минимальный расход, л/мин

Минимальная доза выдачи, л

Таблица.

Комплектность

Комплект поставки:

Колонка топливораздаточная BMP 2000*

Комплект ЗИП

Руководство по эксплуатации

Примечание: * - исполнение в соответствии с заказом

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом и на колонку рядом с заводской маркировкой в виде наклейки.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 9018 "Колонки топливораздаточные. Общие технические условия", МИ 1864 "ГСП. Колонки топливораздаточные. Методика поверки" и техническая документация фирмы-изготовителя.

Заключение

Колонки топливораздаточные BMP 500 соответствуют требованиям технической документации фирмы-изготовителя и требованиям ГОСТ 9018.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ,

220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13,

Аттестат аккредитации № BY 112.02.1.0.0025
