Информационно-измерительные системы СГК-510 "SOLER"

Назначение

Информационно-измерительные системы СГК-510 «SOLER» (далее - системы) предназначены для измерения и индикации физических величин, измеренных газоанализаторами, преобразованных в унифицированный сигнал постоянного тока от 4 до 20 мА.

Область применения - измерение концентраций уходящих газов в выбросах теплоэнергетических установок, непрерывного измерения расхода дымовых газов, определение содержания концентрации пыли и влажности в дымовых газах, передачи данных па АРМ оператора.

Описание

Системы позволяют осуществлять следующие функции:

Измерять унифицированный двухпроводный токовый сигнал от 4 до 20 мА;

Масштабировать измеренный сигнал в соответствии с заданными пользователем параметрами (нижняя и верхняя границы диапазона отображения измеряемой величины, количество десятичных знаков) и индицировать его на дисплее;

Индицировать аварийную ситуацию в случае выхода измеренных значений за пределы от 4 до 20 мА.

Системы могут применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора физических величин, измеряемых газоанализаторами, входящими в состав систем, и имеющими выходной унифицированный сигнал от 4 до 20 мА.

Принцип действия систем:

Аналоговые и дискретные сигналы с элементов газоаналитической системы СГК-510 передаются в блок электроники с модулями В/В, который обрабатывает и преобразует входной сигнал в значения измеряемой величины. С блока электроники данные передаются на блок передачи данных и АРМ оператора по интерфейсу RS-485.

Р1 П«;<азахстансг /«й институт ; 'Ло: ии» ?г?€ннэй системы ооуспенения единства измерений . к. . ■ •?: । v-i

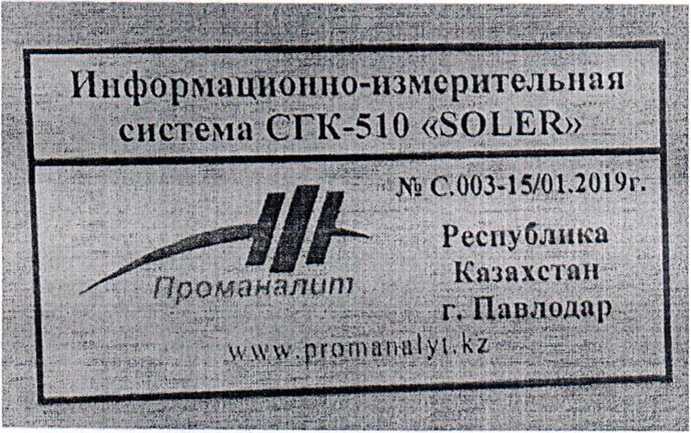

Фотографии общего вида, маркировки систем и сведения о программном обеспечении

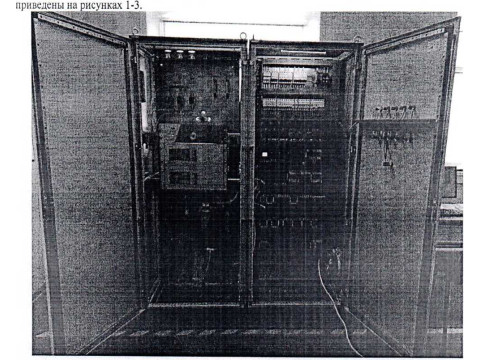

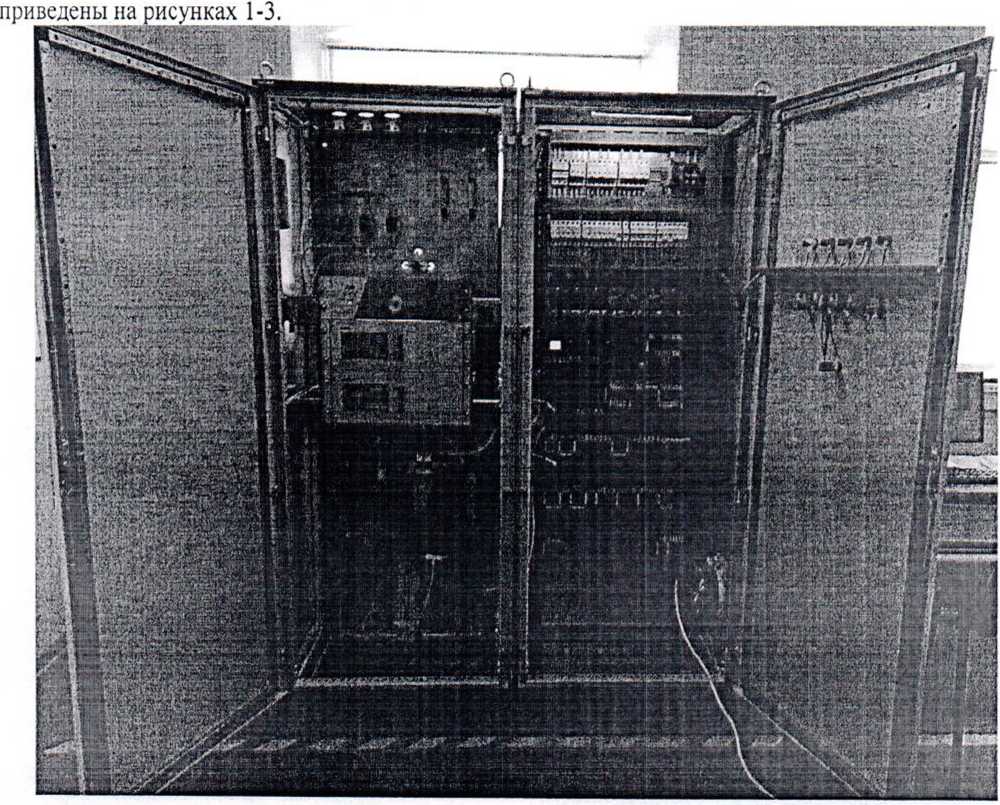

Рисунок 1. Общий вид системы

.•'Ъ/Ц. г ■ ■■+ Т,.;.                                    ' и и* > JXyx"» >,'■ . • , • < . -у;-   .. •            .

•'•■•• '    ‘’ Л w£'     '■> 2 , h ч$К Д'ЙЧf ■   ,<‘Я

С - 'Ж

ОБЩИЕ СВЕДЕНИЯ

НАИМЕНОВАНИЕ ПРЕДПРИЯТИЯ ИЗГОТОВИТЕЛЯ: ТОО’ПРОМАНАЛИГ НАИМЕНОВАНИЕ ПРОГРАММНОГО ИЗДЕЛИЯ: ПО СГК-51О

ОБОЗНАЧЕНИЕ ПРОГРАММНОГО ИЗДЕЛИЯ: PA_SCA0A_SGK6S_01 НОМЕР ПРОГРАММНОГО ИЗДЕЛИЯ: КАЗ.ПА.00001-01 ВЕРСИЯ ПРОГРАММНОГО ИЗДЕЛИЯ- 1.01

.:-?3       I’-/'..'' / т

Рисунок 3. Сведения о программном обеспечении

Системы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения и индикации физических величин, измеренных газоанализаторами, преобразованных в унифицированный сигнал постоянного тока от 4 до 20 мА.

Программное обеспечение АРМ построено на базе стандартного ОРС-сервера и обеспечивает совместимость по обмену данными с другими SCADA-программами (системами АСУ ТП).

Программное обеспечение систем обеспечивает:

- отображение текущих значений концентраций и загрязняющих веществ в %, ppm и мг/м3;

- сбор и периодическое архивирование данных, представление данных на монитор в табличном и графическом виде. Содержание таблицы и графиков легко настраивается оператором;

- оперативное окно состояния комплекса - «Мнемосхема» - позволяет следить за состоянием основных модулей и процессом работ комплекса;

- ведение оперативного технологического архива, содержащего в себе список всех отработавших команд и таблицу числовых параметров состояния комплекса в каждый момент измерения;

Возможность визуализации, получаемых с комплекса СГК-510, данных на других АРМ, объединённых в локальной сети предприятия.

Основные метрологические и технические характеристики

Таблица 1

Продолжение таблицы 1

Знак утверждения тина средств измерений

Знак утверждения типа наноси тся на титульный лист руководства по эксплуатации типографским ci юсобом в соответствии с СТ РК 2.21-2017 «ГСИ РК. Порядок проведения испытаний и утверждения типа средств измерений.

Комплектность

В комплект поставки входят:

Информационно-измерительная система СГК-510 «SOLER»                    1 шт.

Фильтр подогреваемый с защитным кожухом                                 1 шт.*

Линия транспортировки пробы                                               1 шт.*

Руководство по эксплуатации                                                  1 шт.

Руководство пользователя АРМ                                              1 шт.

Паспорт                                                                      1 шт.

Кабельный журнал                                                          1 шт.

Общее содержание и список изменений                                       1 шт.

Спецификация                                                              1 шт.

* - зависит от количества точек пробоотбора.

Поверка

Поверка систем осуществляется в соответствии с методикой поверки «Информационно-измерительные системы СГК-510 «SOLER», производства ТОО «Проманалит», Казахстан. Методика поверки».

Основные средства поверки:

- калибратор многофункциональный портативный Метран 510-ПКМ, диапазон измерений: от 0 до 11 В, от 0 до 22 мА; от 0 до 2 кОм; воспр: от 0 до 5 В; от 0 до 20 мА; от 0 до 2 кОм;

Примечание:

Допускается использовать другие средства измерения, обеспечивающие определение (контроль)

метрологических характеристик поверяемых средств измерений с требуемой Межповерочный интервал - 1 год.

РI Гi«Каалхотанский инетитут М Г. "ПОЛОГИМ»

Регетр гос... с.твенной системы обеспечения единстаа измерений Республики Кз за хст а и

Нормаi явные докумен i ы

Дику мел нация TOO «Промапалнт», Казахстан.

Заключение

Информационно-измерительные системы СТ К-510 «SOLER». соответствуют требованиям технической документации фирмы-изгоювителя ТОО «11романалит». Казахстан.

Прон :во дп I ель

ГОО «Проминалиг». Казахстан.

Терри горна, юное место расположения производства

Адрес: РК. 11авлодарская oo.iaci ь. I. Павлодар. ул \ Ei. niitcupi.i oai ыр. д XX 1слфакс: +7 (71X2)49X001:

Сай 1: proinanalyi.kzpnig54.ru

Импортер

Адрес: РК. Павлодарская область, г. Павлодар, ул. Малайсары батыр, л. XX 1е.Тфакс: +7 (7182)498001;

Сай ।: proinanalyt.kz.ping54.ru

ГОО «I (ромаиа.ш г»

I енеральнын дирекз ор 1’1 11 «КазИнМегр»

II. В. Исупов

Г.Д. Гоканов
