Измерители-регистраторы напряжений трехканальные ИР-2М "Менделеевец"

Измерители-регистраторы напряжений трехканальные ИР-2М "Менделеевец" (Фото 2)

Номер в ГРСИ РФ:	РБ 03 13 7764 20
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ЗАО "Химсервис", г. Новомосковск, Тульская обл.

Скачать

Описание типа РБ 03 13 7764 20 [2021-01-19]

rb-03-13-7764-20_2021-01-19.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители-регистраторы напряжений трехканальные ИР-2М «Менделеевец» (далее -измерители) предназначены для измерений напряжения постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7764 20
Наименование	Измерители-регистраторы напряжений трехканальные ИР-2М "Менделеевец"
Год регистрации	2020
Номер сертификата	13775
Дата регистрации	2020-09-30
Срок действия	2024-11-18
Получатель сертификата	ЗАО "Химсервис", г. Новомосковск Тульской обл., Российская Федерация (RU)

Производитель / Заявитель

ЗАО "Химсервис"

Адрес: ул. Свободы, д. 9, г. Новомосковск, Тульская обл., 301651

Контакты: (48762) 2-14-77, 2-14-78, amd@ch-s.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по разделу 4 документа ХИМС.01.057 РЭ (2019 г.).
Признание поверки	Первичная при выпуске из производства: Тульский ЦСМ (аттестат аккредитации - №RA.RU.311348, шифр поверительного клейма - ВЮ)НТК №09-20).

Поверители

Скачать

Описание типа РБ 03 13 7764 20 [2021-01-19]

rb-03-13-7764-20_2021-01-19.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером.

Измерители выполнены в виде моноблока в пластмассовом корпусе и имеют три канала измерений. Измерители состоят из следующих модулей: микроконтроллера с часами реального времени, аналого-цифрового преобразователя (АЦП) третьего канала, АЦП первого и второго каналов, нормирующих усилителей каждого канала, энергонезависимой памяти, модуля Bluetooth с антенной.

На лицевой панели измерителя находятся управляющие кнопки, снабженные индикатором:

- «Питание» для включения/отключения измерителя;

- «Запись» для ручного запуска и остановки регистрации;

- «Bluetooth» для включения/отключения беспроводного интерфейса.

На нижней боковой поверхности измерителя находятся разъёмы для подключения зарядного устройства и персонального компьютера (ПК), а на верхней боковой поверхности -входные клеммы каждого каната, «Земля» первого и второго каналов, «Земля» третьего канала.

Питание измерителей осуществляется от встроенного аккумулятора или от внешнего адаптера.

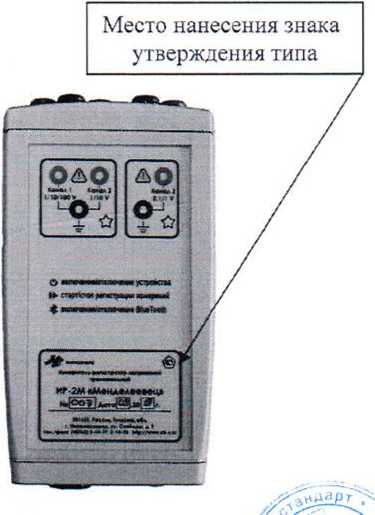

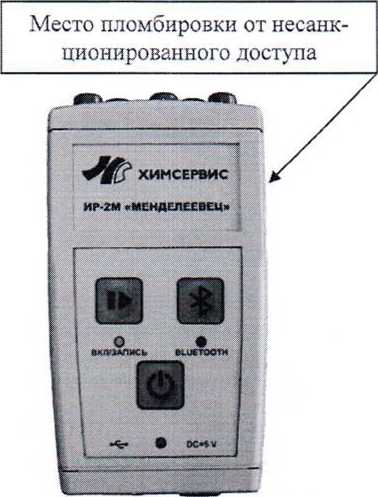

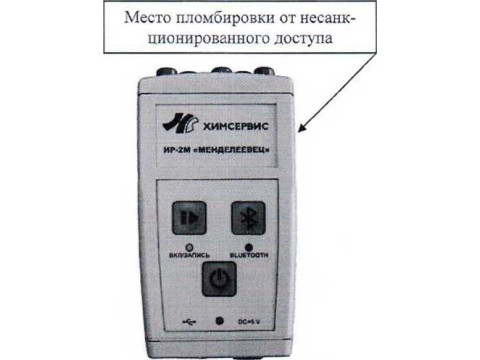

Внешний вид измерителя, обозначение мест нанесения знака утверждения типа, пломбирования от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Внешний вид измерителя

Программное обеспечение

Программное обеспечение (ПО) измерителей предназначено для управления и просмотра измеренных значений напряжения на ПК или на мобильном устройстве. Приложение «ИР-2М «Менделеевец» для ПК работает на операционной системе «Windows» версия 7 и выше, для мобильных устройств - на операционной системе «Google Android» версия 4.0 и выше.

Передача данных с измерителей на ПК осуществляется но интерфейсу USB. на мобильное устройство - по интерфейсу «bluetooth».

ПО состоит из единого загрузочного модуля, недоступного для обновления конечным пользователем.

Уровень зашиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Габлица I - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	Значение
	для ПК	для мобильных устройств
Идентификационное наименование 110	ИР-2М Менделеевец
Номер версии (идентификационный номер) ПО	не ниже vl .010419.101657	не ниже 5vl 0.6-build-190404145618

Технические характеристики

Таблица 2 - Метро.т о г и ч ее к и е х арактеристики

Паи мено ван ие характеристи ки	Значение
Число каналов измерений	3
Диапазоны (поддиапазоны) измерений напряжения постоянного тока. В: - канал 1 - канал 2 - канал 3	от -100 до +100 (от -1 до +1) (от -10 до +10) (от -100 до +100) от -10 до +10 (от -1 до +1) (от -10 до +10) от -1 до +1 (от -0.1 до+0,1) (от -1 до +1)
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока	таблица 3
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, обусловленной изменением температуры окружающего воздуха на каждые 10 °C в рабочем диапазоне от -20 до +10 °C и св. +30 до +55 °C. В	Дд=±[(0,0005\|и( + 2-k)-\|t-20\|/10]*
* где U - значение напряжения постоянного тока. В (мВ); к - единица младшего разоряла. В (мВ):. t - температура окружающего воздуха. °C__________________

Таблица 3 - Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока ____

Поддиапазон измерений		Разрешение (единица младшего разряда), к	Пределы допускаемой основной абсолютной погрешности измерений
1 канал	±1 В	0,0001 в	±(0,001-U +4 k)
	±10 В	0.001 В	±(0,001 -U + 4 k)
	±100 В	0.01 В	±(0.001-и + 4 k)
2 канал	±1 в	0.0001 В	±(0.001-U + 4-k)
2 канал	±10 в	0.001 В	±(0,001-U + 4-k)
3 канал	±0.1 в	0.01 мВ	±(0.001 -U' + 4-k)
3 канал	±1 в	0.001 В	±(0.001 -U + 4-k)

* где U - значение напряжения постоянного тока. В: U' - значение напряжения по-. стоянного тока, мВ; к - единица младшего разряда. В (мВ)

Таблица 4 - Основн ые гех н и чес к ие характеристики

Наименование характеристики	Значение
Уровень подавления промышленных помех частотой 50 и 100 Гц, дБ, не менее	40
Входное сопротивление: - канал 1 на пределе 100 В. МОм. не менее - канал 1 на пределах 1 В и 10 В. МОм, не менее - каналы 2, 3 на всех пределах. МОм, не менее	10 400 400
11араметры электропитания: - от встроенного аккумулятора ёмкость. мА/ч напряжение постоянного тока. В - от интерфейса USB - от внешнего источника питания напряжением. В	1800 3.7 5
Габаритные размеры, мм. не более: ■ высота - ширина -длина	30 80 140
Масса, кг. не более	0.3
Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от +10 до +30 от 30 до 80 от 84 до 106
Рабочие условия эксплуатации: - температура окружающего воздуха. °C -относительная влажность окружающего воздуха при температуре +30 °C. %, не более - атмосферное давление. кПа	от -20 до +55 90 от 84 до 106
Средний срок службы, лет Средняя наработка на отказ, ч	5 ________10000______

Знак утверждения типа

ца шиль-

наносится на титульный лист руководства по эксплуатации типографским снос

дик измерителя методом трафаретной печати. /С

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель-регистратор напряжений трехканальный ИР-2М «Менделеевец»	ХИМС.01.057	1 шт.
Комплект принадлежностей		1 шт.
Руководство по эксплуатации	ХИМС.01.057РЭ	1 экз.

Поверка

осуществляется по разделу 4 «Методика поверки» документа «Измеритель-регистратор напряжений трехканальный ИР-2М «Менделеевец». Руководство по эксплуатации. ХИМС.01.057РЭ». утвержденному ФГУП «ВНИИФТРИ» 30.04.2019 г.

Основное средство поверки:

-калибратор универсальный FLUKE 9100Е, регистрационный номер 25985-09 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска новс-рительного клейма.
