Аппаратура геодезическая спутниковая "EFT M1 Plus"
| Номер в ГРСИ РФ: | РБ 03 01 7768 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Эффективные технологии Центр", г. Москв |
|
Описание типа РБ 03 01 7768 20 [2021-01-22]
rb-03-01-7768-20_2021-01-22.pdf
|
Скачать |
Аппаратура геодезическая спутниковая «ЕН’ Ml Plus» (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7768 20 |
| Наименование | Аппаратура геодезическая спутниковая "EFT M1 Plus" |
| Год регистрации | 2020 |
| Номер сертификата | 13779 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2024-12-10 |
| Получатель сертификата | ООО "Эффективные технологии Центр", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Эффективные технологии Центр"
Адрес: 127015, г. Москва, ул. Новодмитриевская, д. 2, корп. 2
Контакты: Тел./факс: (495) 212-1717, info@eftgroup.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия эталонного оборудования - имитатора сигналов СИ-3805 М. |
| Методика поверки | Поверку проводить по МП АПМ 24-19 (2019 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "Автопрогресс-М", г. Москва, РФ (аттестат аккредитации - №RA.RU.311195, шифр поверительного клейма - АЦМ)(НТК №09-20). |
Поверители
Скачать
|
Описание типа РБ 03 01 7768 20 [2021-01-22]
rb-03-01-7768-20_2021-01-22.pdf
|
Скачать |
Описание типа
Назначение
Аппаратура геодезическая спутниковая «ЕН’ Ml Plus» (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Описание
Аппаратура геодезическая спутниковая «EFT Ml Plus» - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса аппаратуры расположена функциональная кнопка управления, светодиодные индикаторы статуса спутников и приема/передачи поправок.
В нижней части корпуса расположен порт LEMO (5 контактов) - RS232, USB порт, в улка с резьбой %-11 для закрепления аппаратуры на геодезической вехе и отсек для аккумуляторных батарей, за которой находится слот для SIM-карты.
Управление аппаратурой осуществляется с помощью полевого контроллера, мобильных устройств на базе различных операционных систем, с подключением к аппаратуре по кабелю или Bluetooth. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: LI, L2C, L2P, L5; GLONASS: L1C, LIP, L2C, L2P; Galileo: El, E5A, E5B. E5AltBOC, E6; Beidou: Bl, B2, B3.
Аппаратура оснащена встроенными GSM модулем. Опционально может быть установлен радио (УКВ/UHF) модуль для приёма/передачи поправок.

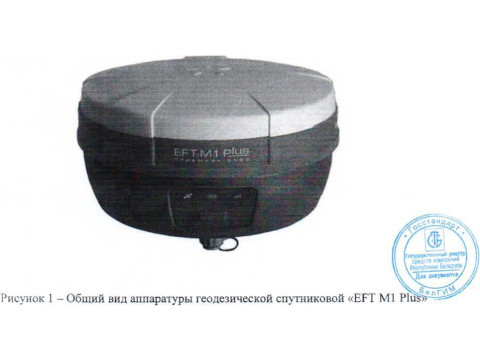

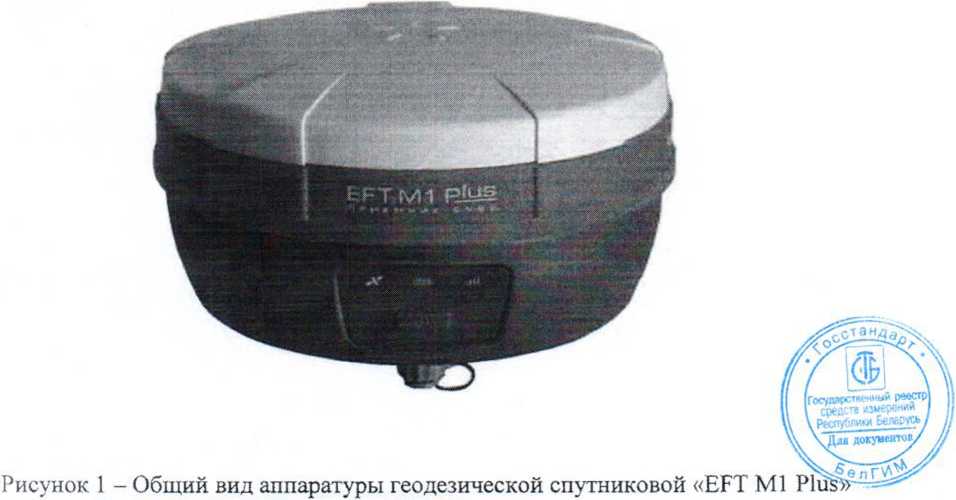

Общий вид аппаратуры представлен на рисунке 1.
i л г| г*

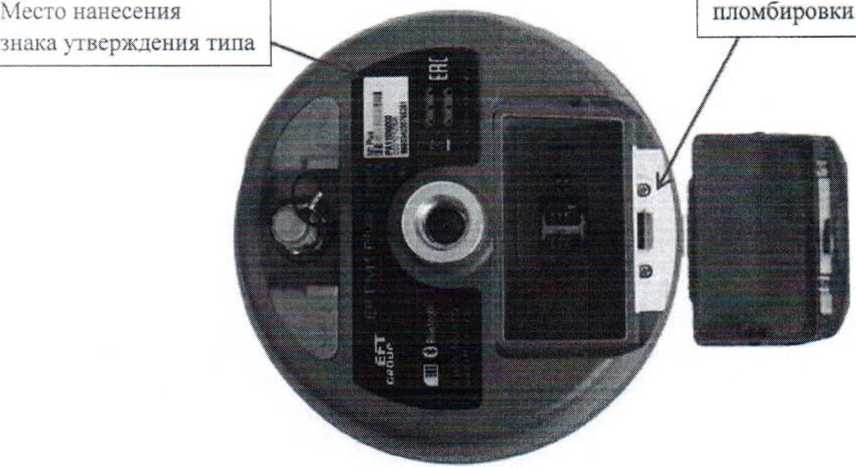

В процессе эксплуатации, аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием одного из крепёжных винтов под аккумуляторной крышкой. Место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.
______________________ Место нанесения
Рисунок 2 - Общий вид маркирования и места пломбирования аппаратуры геодезической спутниковой «EFT Ml Plus»
Программное обеспечение
Аппаратура имеет встроенное программное обеспечение (далее - ПО) «М1-14-Р.112.htb», ! 10 контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», «Carlson SurvPC», a !акже ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также пост-обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
М1-14- Р.112.htb |
EFT Field Survey |
EFT Seismic |
Carlson SurvCE |
Carlson SurvPC |
EFT Post Processing |
EFT SeisMonitor |
|
Номер версии (идентификационны й номер ПО), не ниже |
1.4 |
2.1.1 |
2.1.1.2 |
5.01 |
5.0 |
1.1.0 |
1.0.0 |
|
Цифровой идентификатор ПО |
5B4C45D 7 |
8DB8F86 5 |
1FE131B 6 |
5FA008E 0 |
92D5F9A 7 |
67FEA34C |
64DEFBFA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
11 IjwSbi \\ уИЯУбЯИК \Ддя дои |
змерений J ' f erepya / // уиеэти/ // |
Метрологические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
1 раннцы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)». мм: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)». мм: - в плане - по высоте |
±2 (2.5+0.3-10’6D) ±2(5.0+0.510‘6D) ±2 (8.0+0.510 (’ D) ±2( 1 5.O+O.8-10‘6D) ±2 (250+110’6D) ±2 (500+l-10’6-D), где D - измеряемое расстояние в мм |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме, мм: - «Статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - но высоте - «Дифференциальный кодовый (DGNSS)». мм: - в плане - по высоте |
2,5+0,310’6D 5.0+0,5-10'6-D 8.O+O.5-10‘6D 15.0+0.8 10’6D 250+1 -10’6-D 500+1-10’6 D. где D - измеряемое расстояние в мм |
|
Границы допускаемой абсолютной погрешности определения координаг (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане - по высоте |
±2000 ±3000 |
|
Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане - по высоте |
1000 1500 |
Государственный реестр) !
'‘ змерений Республики Беларусь
Д1'ГУМ>::-ТО£
Гиблина 3 Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип приёмника |
Многочастотный, многосистемный |
|
Количество каналов |
440 |
|
Тип антенны |
Встроенная |
|
Режимы измерений |
«Статика», «Кинематика». «Кинематика в реальном времени (RTK)», «Автономный». «Дифференциальные кодовые измерения (DGNSS)» |
|
Диапазон рабочих температур. °C |
от -45 до +65 |
|
Напряжение источника питания постоянного тока. В: - внешнее питание - встроенный аккумулятор |
от 6 до 28 7,4 |
|
Габаритные размеры (диамстрхвысота), мм. не более |
164.0x83.5 |
|
। Масса, кг. не более |
1.4 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.
Комплектность
1аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, ед. |
|
Аппаратура геодезическая спутниковая «EFT Ml PLUS» |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
2 шт. |
|
Внешняя УКВ антенна (опционально) |
- |
1 шт. |
|
Внешняя GSM антенна |
- |
1 шт. |
|
Коммуникационный кабель |
- |
1 шт. |
|
Коммуникационный кабель OTG |
- |
1 шт. |
|
Руководство по эксплуатации (на электронном носителе) |
EFT Ml Plus.РЭ |
1 экз. |
|
Паспорт |
EFT Ml Plus-ПС |
1 экз. |
|
Методика поверки |
МП АПМ 24-19 |
1 экз. |
Поверка
осуществляется по документу МП АПМ 24-19 «Аппаратура геодезическая спутниковая «EFT Ml Plus» Методика поверки», утверждённому ООО «Автопрогресс-М» «18» апреля 2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер (тахеометр электронный);
- линейные базисы по ГОСТ 8.750-201 1:
- имитатор сигналов СН-3805М (per. № 54308-13).
Допускается применение аналогичных средств поверки, обеспечивающих Определение метрологических характеристик, поверяемых СИ с требуемой точностью г « ; •
Знак поверки наносится на свидетельство о поверке. Д/
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
[ ()( Г Р 8.750-2011 Государственная система обеспечения единства измерений.
I осу дарственная поверочная схема для координатно-временных средств измерений
ГУ 6811-002-51252683-2019 Аппаратура геодезическая спутниковая EFT Ml Plus, х'нические условия
Ии отовигель
Общество с ограниченной ответственностью «Эффект ивные технологии Центр»
(ООО «Эффективные технологии Центр») НИИ 9715224742
Адрес: 127015, г. Москва, ул. Новодмитровская, д. 2, корп. 2
Тел./факс: +7 (495) 212-17-17
F-mail: info@eftgroup.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(О()() «Автопрогресс-М»)
Адрес: 125167. г. Москва, ул. Викторенко, д. 16. стр. 1
Тел.: +7 (495) 120-03-50, факс: ’7 (495) 120-03-50 доб. 0
F-mail: info@autoprogress-m.ru
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств и '.мсрспий в целях утверждения типа RA.RLL311195 от 30.06.2015 г.
Заместитель
Ру ководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
