Калибраторы давления портативные Метран 501-ПКД-Р
Номер в ГРСИ РФ: | РБ 03 04 7766 20 |
---|---|
Раздел: | Средства измерений давления [4] |
Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Описание типа РБ 03 04 7766 20 [2021-01-22]
rb-03-04-7766-20_2021-01-22.pdf
|
Скачать |
Калибраторы давления портативные Метран 501-ПКД-Р (далее - калибраторы) предназначены для измерения и воспроизведения давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 04 7766 20 |
Наименование | Калибраторы давления портативные Метран 501-ПКД-Р |
Год регистрации | 2020 |
Номер сертификата | 13777 |
Дата регистрации | 2020-09-30 |
Срок действия | 2024-05-17 |
Получатель сертификата | АО "ПГ "Метран", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
АО "ПГ "Метран"
Адрес: Новоградский пр., 15, г. Челябинск, 454003
Контакты: тел.: (351) 799-51-51, факс: (351) 799-55-90 // info.metran@emerson.com
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по 1560.000.00 МИ "Калибраторы давления портативные Метран 501-ПКД-Р. Методика поверки", утвержденной в 2009 г. |
Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА); АО ПГ "Метран", г. Челябинск, РФ (аттестат аккредитации - №RA.RU.311702, шифр поверительного клейма - ДАВ)(НТК №09-20). |
Поверители
Скачать
Описание типа РБ 03 04 7766 20 [2021-01-22]
rb-03-04-7766-20_2021-01-22.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления портативные Метран 501-ПКД-Р (далее - калибраторы) предназначены для измерения и воспроизведения давления жидкостей и газов, разрежения газов, напряжения и силы постоянного тока.
Описание
Принцип действия калибраторов состоит в измерении давления с помощью тензопреобразователя, расположенного в модуле давления. При воздействии измеряемого давления аналого-цифровой преобразователь, расположенный в модуле давления, преобразует электрический сигнал, пропорциональный давлению, в цифровой код, который передастся в микроконтроллер электронного блока.
Калибратор применяется в качестве эталона при поверке и калибровке различных средств измерения давления (СИД), в том числе преобразователей давления с унифицированными выходными электрическими сигналами, измерительных преобразо-вателей, вторичных приборов, показывающих манометров и реле давления.
Основными элементами калибраторов являются электронный блок и внешние модули давления. Электронный блок выполнен в виде портативного прибора в пластмассовом корпусе, на лицевой панели которого размещены клавиатура и жидкокристаллический буквенноцифровой дисплей, на верхней торцевой панели - клеммы для подключения к измеряемым (воспроизводимым) электрическим сигналам, на боковой панели - разъём для подключения модуля давления, блока электропитания, интерфейсного модуля. С одним электронным блоком может работать до 12 модулей давления с различными диапазонами измерений. Для воспроизведения давления прилагаются источники создания давления.
Электропитание калибратора может осуществляться от внутреннего аккумулятора, расположенного в электронном блоке или от сетевого блока питания.

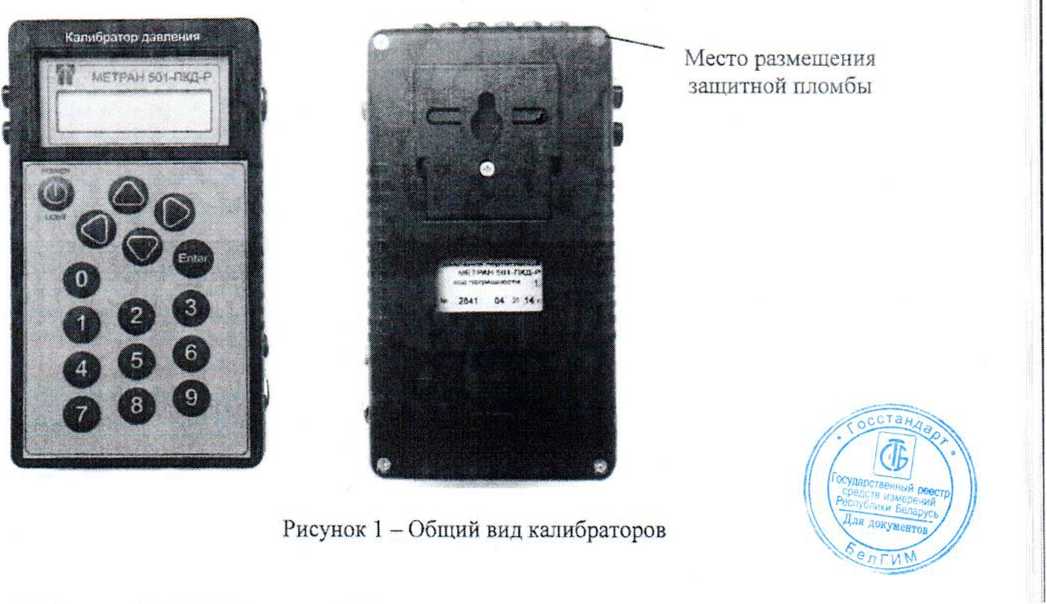

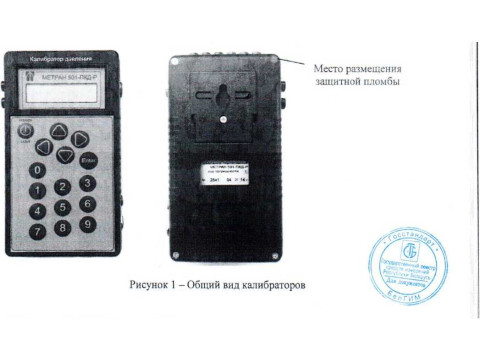

Общий вид калибраторов приведен на рисунке 1.

Программное обеспечение
Программное обеспечение (ПО) калибраторов имеет следующие идентификационные данные, приведенные в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
с501 1V.HEX |
Номер версии (идентификационный номер) ПО |
Не ниже 1 |
Цифровой идентификатор ПО |
- |
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Диапазоны измерений модулей давления калибраторов и предельные допустимые давления
Наименование характеристики |
Значение | |
Код модуля давления |
Пределы измерений модулей давления, МПа |
Предельно допустимое давление, МПа |
Модули избыточного давления | ||
К2.5 |
от 0 до 0,0025 |
0,0035 |
К2.5Д |
0,005 | |
Кб |
от 0 до 0,006 |
0,0085 |
К6Д |
0.012 | |
К25 |
от 0 до 0,025 |
0,035 |
К25Д |
0,05 | |
МО, 16 |
от 0 до 0,16 |
0,22 |
М0,16Д | ||
Ml |
от 0 до 1 |
1,4 |
М1Д | ||
М2,5 |
от 0 до 2.5 |
3.5 |
М10 |
от 0 до 10 |
14 |
М25 |
от 0 до 25 |
35 |
М60 |
от 0 до 60 |
70 |
Модули разрежения (вакуумметрические) | ||
В25 |
от -0,025 до 0 |
-0,035 |
В63 |
от -0,063 до 0 |
-0,09 |
В100 |
от -0,1 до 0 |
-0,1 |
Примечания
1 Модули давления имеют поддиапазоны измерения по ГОСТ 22520-85, устанавливаемые программным способом.
2 Индекс «Д» в конце кода обозначает модуль с разделительной диафрагмой.
3 Модули давления с одинаковым кодом взаимозаменяемые.
4 Допускается поставка дополнительных модулей давления к ранее выпущенным калибраторам.
А
Государст£чг иый реестр средств измерений
Респ'.блисм F
Таблица 3 - Диапазоны показаний электрических сигналов, измеряемых и воспроизводимых
электронным блоком
Наименование характеристики |
Значение |
Диапазоны показаний электрических сигналов, измеряемых электронным блоком: - постоянный ток, мА |
от 0 до 22 |
- напряжение постоянного тока, В |
от 0 до 1,1 |
Диапазоны электрических сигналов, воспроизводимых электронным блоком: - постоянный ток, мА |
от 0 до 22 |
- напряжение постоянного тока, В |
от 0 до 1,1 |
Нормируемые диапазоны измерений и воспроизведения: - постоянный ток, мА |
от 0 до 20 |
- напряжение постоянного тока, В |
от 0 до 1 |
Таблица 4 - Пределы допускаемой основной погрешности измерений давления, измерений и
воспроизведения постоянного тока, напряжения постоянного тока и число разрядов индикации калибратора в зависимости от кода предела допускаемой погрешности_________________
Наименование характеристики |
Значение | |||
Код предела допускаемой основной погрешности |
Наименование показателя |
Пределы допускаемой основной погрешности у, не более |
Число разрядов индикации | |
1 |
В режиме измерений | |||
Избыточное давление, МПа |
от (от 0 до 0,16) до (от 0 до 60) |
±0,04 % ВПИ |
5 десятичных разрядов | |
от 0 до 0,025 |
±0,04 % ВПИ*, ±0,05 % ВПИ | |||
от 0 до 0,0025; от 0 до 0,006 |
±0,06 % ВПИ | |||
Разрежение, МПа |
от (от 0 до 0,025) до (от 0 до 0,1) |
±0,05 % ВПИ | ||
Ток, мА |
от 0 до 20 |
±(0,02 % ИВ + 0,0005 мА) |
6 десятичных разрядов | |
Напряжение, В |
от 0 до 1 |
±(0,02 % ИВ + 0,0001 В) | ||
В режиме воспроизведения | ||||
Ток, мА |
от 0 до 20 |
±(0,03 % ИВ + 0,001 мА) |
6 десятичных разрядов | |
Напряжение, В |
от 0 до 1 |
±(0,03 % ИВ + 0,0002 В) | ||
2 |
В режиме измерений | |||
Избыточное давление, МПа |
от (от 0 до 0,16) до (от 0 до 60) |
±0,05 % ВПИ |
5 десятичных разрядов | |
от 0 до 0,025 |
±0,06 % ВПИ | |||
от 0 до 0,0025; от 0 до 0,006 |
±0,1 % ВПИ | |||
Разрежение, МПа |
от (от 0 до 0,025) ДО (от 0 до 0,1) |
±0,06 % ВПИ | ||
Ток, мА |
от 0 до 20 мА |
±(0,02 % ИВ + 0,001 мА) |
6 десятичных разрядов : | |
Напряжение, В |
от 0 до 1 В |
±(0,02 % ИВ ± 0,0002 В) |
\*'« л<жумад-оу'
Лист № 4
Всего листов 6
Продолжение таблицы 4
Наименование характеристики |
Значение | |||
Код предела допускаемой основной погрешности |
Наименование показателя |
Пределы допускаемой основной погрешности у, не более |
Число разрядов индикации | |
В режиме воспроизведения | ||||
Ток. мА |
от 0 до 20 |
±(0,04 % ИВ + 0.001 мА) |
б десятичных разрядов | |
Напряжение, В |
от 0 до 1 |
± (0,04 % ИВ + 0,0002 В) | ||
Примечания 1 ИВ - значение измеряемой (воспроизводимой) величины. 2 ВПИ - верхний предел измерений поддиапазона модуля давления. 3 Основная погрешность измерений давления включает нелинейность, гистерезис и повторяемость при температуре окружающего воздуха (+20=2) °C. 4 * Поставляется по согласованию с заказчиком. |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от температуры (20±2)°С составляют ±0,5у %.
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая электронным блоком мощность, В-A, не более: - при измерении |
0,4 |
- при воспроизведении |
0,6 |
Габаритные размеры электронного блока, мм, не более: - высота |
185 |
- ширина |
ПО |
- длина |
46 |
Масса калибратора без источника давления с 12 |
4,0 |
модулями давления, кг, не более | |
1 Условия эксплуатации: - температура окружающей среды. °C |
от 0 до +50 |
- относительная влажность воздуха при температуре +35 °C, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84,0 до 106.7 |
Средний срок службы калибратора, лет, не менее |
8 |
Средняя наработка на отказ, ч, не менее |
• 8000 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим способом на табличку электронного блока калибратора.
Комплектность
Таблица 6 - Комплектность
Наименование |
Обозначение |
Количество |
Примечание |
Электронный блок |
1560.100.00 |
1 шт. | |
Модуль давления |
от 1 до 12 шт. |
По заказу | |
Электрический кабель подключения поверяемого прибора |
1 |
II 1 рйелс'3 изме£*» »’й i \\ V; : :л_. . . .. ' 'X \ZJJie дчкукеанв/ |
Продолжение таблицы 6
Наименование |
Обозначение |
Количество |
Примечание |
Источник давления с комплектом соединительных трубопроводов и переходников |
от 1 до 8 шт. |
По заказу | |
Адаптер связи с ПК |
1 шт. |
По заказу | |
ПО «Поверка СИД» (компакт диск) |
1 шт. |
По заказу | |
Блок питания |
1 шт. | ||
Аккумулятор |
1 пгг. | ||
Сумка |
1 шт. | ||
Руководство по эксплуатации |
1560.000.00 РЭ |
1 экз. | |
Паспорт |
1560.000.00 ПС |
1 экз. | |
Методика поверки |
1560.000.00 МИ |
1 экз. | |
Свидетельство о поверке |
1 экз. |
Поверка
осуществляется по документу 1560.000.00 МИ «Калибратор давления портативный Метран 501-ПКД-Р. Методика поверки», согласованному с ФГУ «Челябинский ЦСМ» 27.04.2009 г.
Основные средства поверки:
- манометры грузопоршневые: МП-2,5; МП-60; МП-600 класс точности 0,01.0,02;
- задатчики избыточного давления: Воздух-4000; Воздух-6,3 класс точности 0,02;
- калибраторы давления пневматические: Метран-504 Воздух II; Метран-505 Воздух-1 класс точности 0,02;
- манометры абсолютного давления МПА-15, с пределами допускаемой основной погрешности ± 6,65 Па в диапазоне от 0 до 20 кПа; ±13,3 Па в диапазоне от 20 до 133 кПа; ±0,01 % в диапазоне от 133 до 400 кПа;
- задатчики разрежения Метран-503 Воздух класс точности 0,02;
- вольтметр универсальный типа В7-54/2 класс точности 0,0015/0,002;
- мера электрического сопротивления МС 3007 класс точности 0,002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска доверительного клейма наносится на свидетельство о поверке.
Сведения о .методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Госстандарта от 01 октября 2018 г. № 2091 "Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Г10',6до 100 А"
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
