Приборы контроля пневматические самопишущие ПВ4.4Э и приборы контроля самопишущие со станцией управления ПВ10.1Э, ПВ10.2Э

Назначение

Приборы кош роля пневматические самопишущие ПВ4.4') и приборы контроля самопишущие со станцией управления ПВ10.Г). I IB 10.2’) (далее по гексгу - приборы контроля) предназначены тля:

- измерения и показания значений сит палов пневматических лазчиков и тру i и х устройств, выдающих унифицированные аналоговые сигналы в пределах от 20 до 100 кВа (от 0.2 до 1.0 ктс схг). а также непрерывной записи них сш налов;

- и змерения величины задания для регулируемою параметра;

- измерения величины давления па иеполни тельный механизм.

Описание

Принцип действия основан на компенсационном принципе измерения. при котором усилие на приемном сте.меше (сильфоне), возникающее от входною давления, уравиовешивается усилием от давления воздуха источника питания. Приборы контроля осущес т вляют регулирование и управление с помощью переключения пневмоклапанов.

ПВ10 Г) - прибор кон троля тшевмат ическии самопишущий со станцией управления, служит для непрерывной записи и показания измеренного значения рстулируемото параметра, измеренной величины задания на ретушируемой параметр и измеренной величины давления на исполни тс.тытом механи зме

Состоит из управляющею устройства. включающею перек лючатель с кнопочным механизмом и задатчика, трех измерительных механизмов, панели представления информации, пневморазьема и корпуса.

ПВ10.2Э - прибор контроля тшевмат ическии самонитпу итий со станцией у правления, служит для непрерывной записи и показания измеренных значений дву х параметров (один параметр рет у тируемый), и змеренной величины задания на рет у.тиру смей параметр и измеренной величины давления на исполни тельном механизме

Состоит из у прав.тяющего устройства, включающею переключатель с кнопочным механизмом и задатчика, четырех измерительных механизмов, панели представления информации, штевморазьема и корпуса.

IIB4.4 ) - прибор контроля пневматический самопишущий, служит для непрерывной записи на одной диатрамме измеренных значений грех параметров и показания их на трех шкалах.

Состоит из трех измерительных механизмов, панели ттрсдставления информации и корпуса.

Общий вил приборов контроля представлен на рисунке 1.

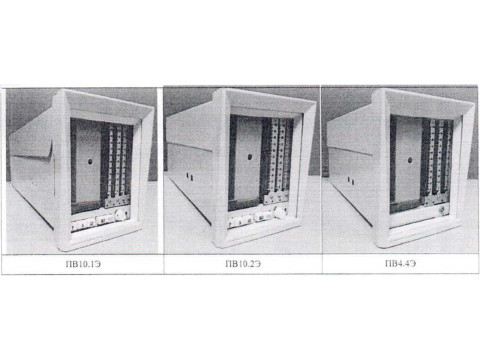

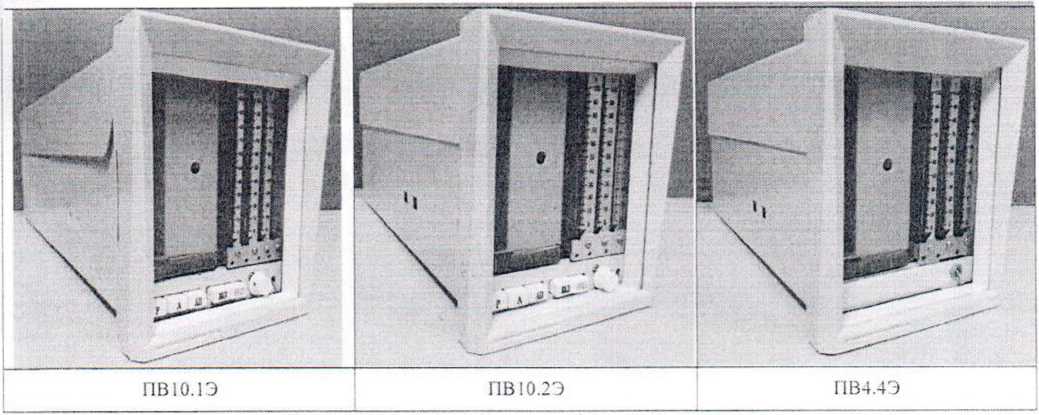

Рисунок 1 - Общий вид приборов контроля

Пломбирование приборов контроля не предусмотрено.

Программное обеспечение отсутствует.

Мет рологические и технические характеристики

Т аблица 1 - Метрологические характеристики

Таблица 2 Основные технические ха

стики

Наименование характеристики

Значение

50000

I 1аработка на отказ. ч. не менее

Срс пшй срок службы. тст. нс менее                                    10

Итак у тверждения типа

наносится на табличку нрикренленпую к задней слепке прибора методом фотопечати и на титульный лист жепдупационной документации iiiiioi рафским способом

Комплектность

Комплектность приборов контроля приведена в таблице 3

I аблица3

I |рт1мечат1ис:

В электронном виде, на сайте wwxs.iizpribor.coni

** I вставляется но заказу потребителя

Поверка

осу тцетггвляется но документ) 9078471 МН «Приборы контроля пневматические самопишущие 11В4 4’) и приборы контроля самопишущие со станцией управления 11В10.Г). 1IB10.2'). Методика поверки», у твержденному ФГУ «Нижегородский ЦСМ» 05.06.2019.

Основное поверочное оборудование:

- Измеритель давления цифровой ИДЦ-1.М регистрационный номер 14481-95.

Допускается применение апалотичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов контроля с требуемой точноетыо.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт прибора или свидетельство о поверке.

( веления о методиках(методах)итмерепия приведены в женихатационном документе

Нормаiинныс и iсхнцчсские документы, устанавливающие требования к приборам кош роля ннсвма । ii'ietKHM самопишущим IIB4.4 ) и приборам кош роля показывающим самопишущим со с I акцией ) правления I IB 10.1 ). I IB 10.2 )

ГОС I 14753-82 Приборы кошроля пневматические показывающие и регис i рир> ющие I СП. Общие 1ехничсские хсловия

ГОС I 13053-76 Приборы хстронства пневматические I СП. Общие технические условия

ГУ 4217-002-37185268-2012 Гехническис условия Приборы кошроля пневматические самопишущие 11В4.4Э и приборы кошроля самопишущие со станцией управления ПВ10.Г). НВ10.2Э

И и отопитель

Общество с ограниченной ответственностью <- Завод «Тизприбор»

((.К)О «Завод « I и зприбор» । ППН 7713736815

Адрес: 606030. Нижегородская область, г. Дзержинск, ул. Набережная Окская, дом 3. помещение Б

Гелефон факс: 8 (495) 540-52-98

\\ eb-сай г: http: tizpribor.com

Г-mail: zaxod a ti/pribor.com

Иены ia । слипы и цешр

Федеральное бюджетное учреждение «Государственный pci повальный цешр стандартизации. метрологии и испьнаний в Нижегородской области» (ФБУ «Нижеюродский ЦСМ»)

Адрес: 603950. i Нижний Новгород, ул. Республиканская, д. I

Гелефон: 8 (831) 428-78-78. факс: 8 (831) 428-57-48

Wcb-caiii: hup: wuw.nncsni.ru

1 -mail: mail a nncsm.ru.

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредигании.
