Кислородомеры "SOLER"
| Номер в ГРСИ РФ: | РБ 03 09 7763 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ТОО "Проманалит", г. Павлодар |
|
Описание типа РБ 03 09 7763 20 [2021-01-20]
rb-03-09-7763-20_2021-01-20.pdf
|
Скачать |
Кислородомеры «SOLER», производства ТОО «Проманалит». Казахстан (далее кислородомеры) предназначены для непрерывного дистанционного измерения объемного содержания кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токового сигнала и на персональный компьютер (ПК) по каналу RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7763 20 |
| Наименование | Кислородомеры "SOLER" |
| Год регистрации | 2020 |
| Номер сертификата | 13774 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2024-06-26 |
| Получатель сертификата | ТОО "Проманалит", г. Павлодар, Республика Казахстан (KZ) |
Производитель / Заявитель
ТОО "Проманалит"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу "Кислородомеры "SOLER". Методика поверки" (2019 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Гринпром-ПВ", г. Павлодар, Республика Казахстан (аттестат аккредитации - № KZ.P.14.2131, шифр поверительного клейма - DБ) (НТК № 09 - 20). |
Поверители
Скачать
|
Описание типа РБ 03 09 7763 20 [2021-01-20]
rb-03-09-7763-20_2021-01-20.pdf
|
Скачать |
Описание типа
Назначение
Кислородомеры «SOLER», производства ТОО «Проманалит». Казахстан (далее кислородомеры) предназначены для непрерывного дистанционного измерения объемного содержания кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токового сигнала и на персональный компьютер (ПК) по каналу RS-485.
Область применения - теплоэнергетика, металлургия, экология и пр.
Описание
Принцип действия кислородомеров основан на изменении ЭДС чувствительного элемента (твердоэлектролитною датчика), возникающей в следствие различных парциальных давлений кислорода в сравнительной и анализируемых газовых смесях.
Зависимость ЭДС датчика от разности парциальных давлений (концентраций) описывается уравнением Нернста где Е - ЭДС датчика,
R универсальная газовая постоянная.
Т - абсолютная температура,
F - постоянная Фарадея,
11 Л,.,. ~ парциальные давления (концентрации) кислорода в атмосфере и в уходящих газах (измеряемая концентрация).
Конструктивно кислородомеры состоят из измерительной камеры со встроен 11ЬШлдатЭДХком кислорода, соединенной с пробоогборным зондом, и измери тельного блокал°Й\ЯсрлореУм \
|
размещается измерительный модуль. ’ J ИНСГИТуТ / |
((’( j |
По устойчивости к воздействию климатических факторов кислородомеры соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Кислородомеры представляет собой автоматические стационарные приборы непрерывного ДСЙС1ВИЯ.
Общий вид. маркировка и монтаж киелородомеров представлены на Рисунках 1,2, 3.

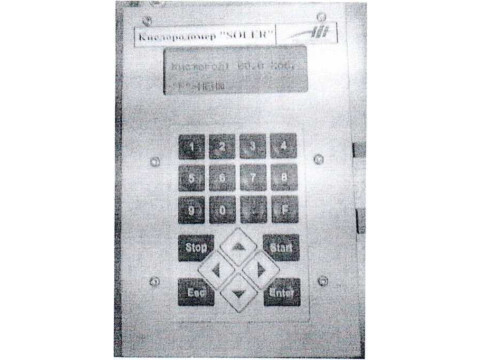

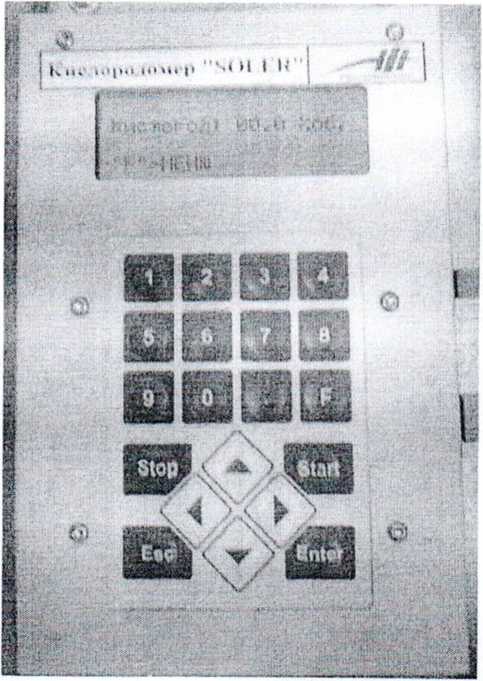

Рисунок 1. Общий видкислородомера

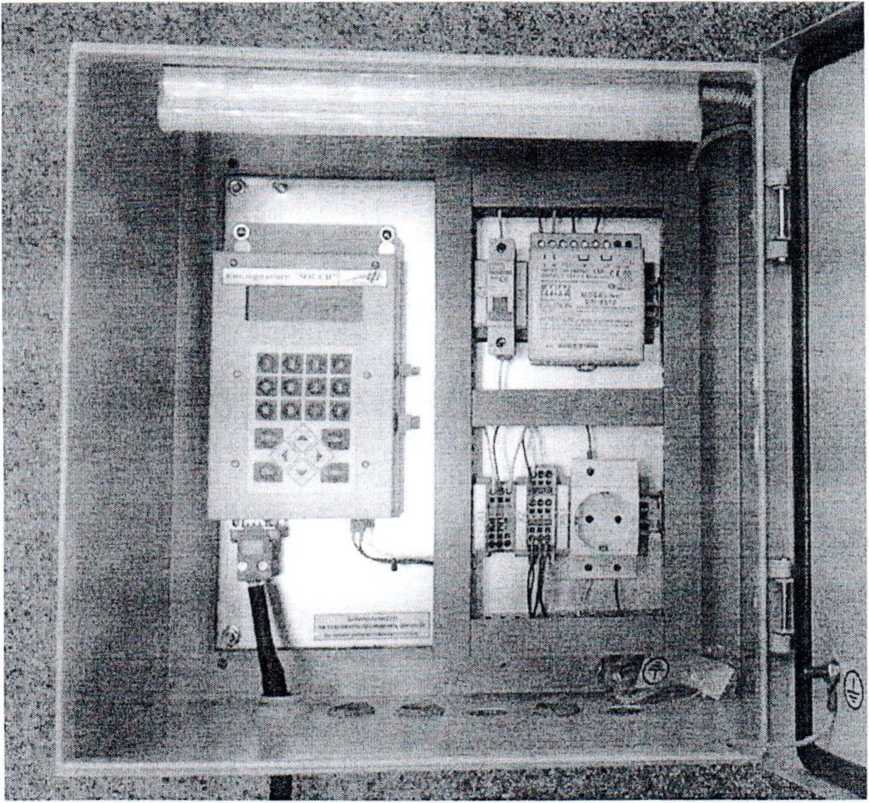

Рисунок 3. Монтаж кислородомера
Основные метрологические и технические характеристики
Таблица I
|
_____Наименование характеристики____ Диапазон измерении объемной доли кислорода. % |
Значение характеристики от 0 до 21 |
|
Предел допускаемой основной абсолютной погрешнос ти в диапазоне измерения объемной долл кислорода от 0 до 5 %, % |
±0.2 |
|
11 редел допускаемой основной относительной погрешности в диапазоне измерения объемной доли кислорода от 5 % до 21 %, % |
±5 |
|
11ределы допускаемой вариации выходного сигнала, % |
О,5До (в диапазоне (0-5) %) О,58о (в диапазоне (5-21) %) |
|
Пределы допускаемой дополни тельной погрешности за счет изменения температуры окружающей среды от нормальной на каждые К) °C, нс более |
О,5До (в диапазоне (0-5) %) 0.58о (в диапазоне (5-21) %) |
|
Время установления показаний, с. не более |
10 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Параметры анализируемого газового потока: - температура, °C - запыленность, г/м’, не более - влажность. % - скорость потока анализируемой среды в i азоходе, м/с |
от 0 до 800 30 от 0 до 100 от 2 до 15 |
|
Выходной сигнал при сопротивлении нагрузки (0-2.5) кОм. мА |
от 4 до 20 |
|
Время прогрева газоанализатора, мин, не более |
40 |
|
11апряжение питания от сети переменного тока частотой (50±1) Гц. В |
от 187 до 242 |
|
Потребляемая электрическая мощность. R A. не более |
60 |
|
Габаритные размеры блока измери тельного (ДхШхВ), мм, нс более |
390x300x210 |
|
Размеры измерительной камеры со встроенным датчиком кислорода (диаметрхдлина), мм. не более |
36x40 |
|
Длина погружаемой части пробоотборного зонда, мм. не более |
2000 |
|
Масса блока измеризельног о. кг. нс более |
5.5 |
|
Масса измерительной камеры со встроенным датчиком кислорода, кг, не более |
6.0 |
|
Допустимая производственная вибрация: - с частотой. Гц. не более - амплитудой, мм. не более |
25 0.1 |
|
Диапазон рабочих температур. °C |
от 5 до 45 |
|
Относительная влажнос ть при эксплуа тации, %, не более |
80 |
|
Атмосферное давление. кПа |
от 84,0 до 106,7 |
|
Гемперагура при хранении и транспортировании. °C |
от минус 20 до 50 |
|
О тноси тельная влажность при хранении и транспортировании (без конденсации влаги). %, не более |
80 |
Знак утверждения тина средств измерений
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом в соответствии с СТ РК 2.21-2017 «ГСП РК. Порядок проведения испытаний и утверждения типа средств измерений».
Комплектность
В комплект поставки входя т:
К и слородомер «SOLER»
1 шт.
1 шт.*
1 шт.*
1 шт.
1 шт.
1 (робоотбориый зонд с измерительной камерой и датчиком кислорода
Блок измерительный
Руководство по эксплуатации
Кабель соедини тельный (датчик кислорода - блок измерительный)
Паспорт
Поверка
11оверка кислородомеров осуществляется в соответствии с методикой поверки «Кислородомеры «SOLER», производства ТОО «11романалит», Казахстан. Методика поверки».
Основные средства поверки:
- поверочные газовые смеси (ПЕС) состава кислорода в азоте (O2+N2). объемные доли определяемых компонентов в диапазоне от 0 до 21 %. пределы допускаемых абсолютных погрешностей от ±0,04 % до 0,11 %;
- азот газообразный высокой чистоты, объемная доля азота 99,999 %:
- допускается использовать другие средства измерения, обеспечивающие определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точное) ыо.
Межповерочный ин тервал 1 год.
Нормативные документы
Докумен тация ТОО «Проманалит», Казахстан.
Заключение
Кислородомеры «SOLER», соответствуют требованиям технической документации фирмы-изготовителя ТОО «Проманалит», Казахстан.
