Описание типа
Назначение
Комплексы программно-технические измерительные РЕТОМ™-51, РЕТОМ'ч-61 (далее по тексту - комплексы) предназначены для:
- воспроизведений напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты и угла фазового сдвига;
- измерений напряжения постоянного и переменного тока, интервалов времени.
Описание
Принцип работы комплексов в режиме воспроизведений основан на цифро-аналоговом преобразовании массива цифровых выборок силы и напряжения электрического тока, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов силы электрического тока и напряжения. Формирование воспроизводимых сигналов комплекса происходит по синусоидальному закону. В режиме измерений принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), счетчиков электроэнергии и других устройств при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы могут быть использованы для:
- генерации трёхфазных систем тока, трёхфазного напряжения, в том числе и напряжения 3U0, управляемых независимо друг от друга по модулю, фазе и частоте. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
- выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
- имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
Республик Беэдсь
Пд1 документов
оля
IX
- приёма и обработки поступающих дискретных и аналоговых сиг реакции защиты на текущее воздействие;
- измерения временных характеристик защиты и регистрации ра выходов;
Лист № 2
Всего листов 19
- выполнения проверки защиты при различных уровнях напряжения питания;
- осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
- имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).
Комплексы позволяют принимать и выдавать GOOSE-сообщения.
Конструктивно комплексы выполнены в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях.
Комплексы выпускаются в исполнениях, отличающихся комбинациями источников силы и напряжения электрического тока и метрологическими характеристиками:
- РЕТОМ™-51 - три источника силы электрического тока, четыре источника напряжения электрического тока, с характеристиками, приведенными в таблице 2;
- РЕТОМ -51.1 - три источника силы электрического тока, четыре источника напряжения электрического тока, с характеристиками, приведенными в таблице 3;
- РЕТОМ™-61 - шесть источников силы электрического тока, четыре источника напряжения электрического тока, с характеристиками, приведенными в таблице 4;
- РЕТОМ™-61.1 - шесть источников силы электрического тока, четыре источника напряжения электрического тока, с характеристиками, приведенными в таблице 5.
Комплексы включают в себя устройство (согласно исполнению, одно из следующих: РЕТОМ™-51, РЕТОМ™-51.1, РЕТОМ™-61, РЕТОМ™-61.1) и программное обеспечение. Управление устройством осуществляется посредством внешнего программного обеспечения, установленного на персональный компьютер.
Для предотвращения несанкционированного доступа к внутренним частям устройства предусмотрено пломбирование голографическими наклейками корпуса устройства. Общий вид устройств и места пломбирования от несанкционированного доступа (места нанесения голографических наклеек) представлены на рисунках 1-4.
Места пломбирования от несанкционированного доступа

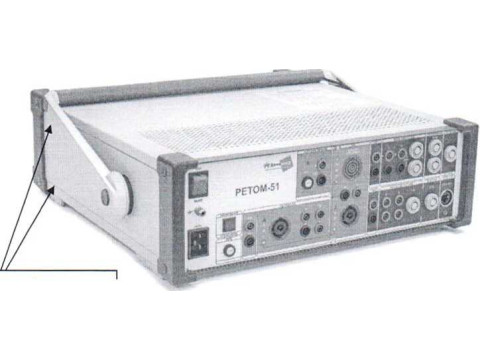

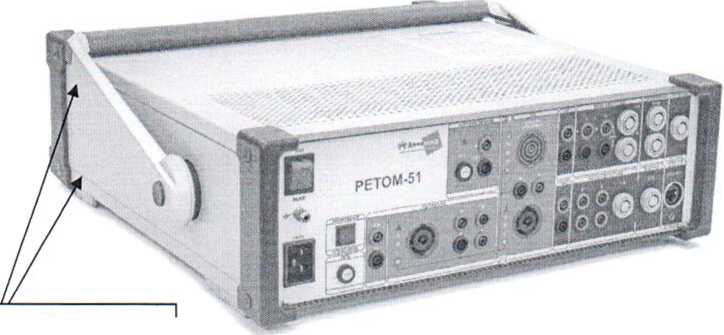

Рисунок 1 - Общий вид устройства РЕТОМ -51 и места пломбирования от несанкционированного доступа
Места пломбирования от несанкционированного доступа
Рисунок 2 - Общий вид устройства РЕТОМ "'-51.1 и места пломбирования от несанкционированного доступа
Места пломбирования от несанкционированного доступа

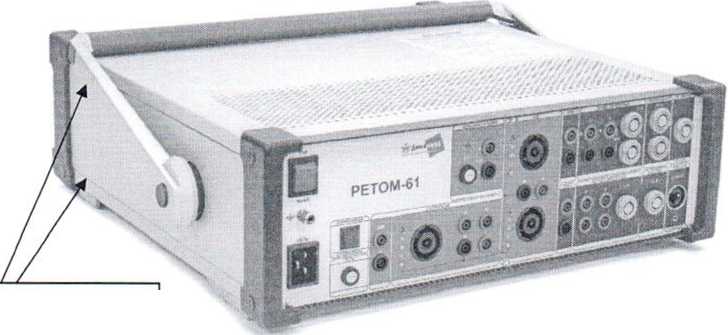

Рисунок 3 - Общий вид устройства РЕТОМ™-61 и места пломбирования от несанкционированного доступа

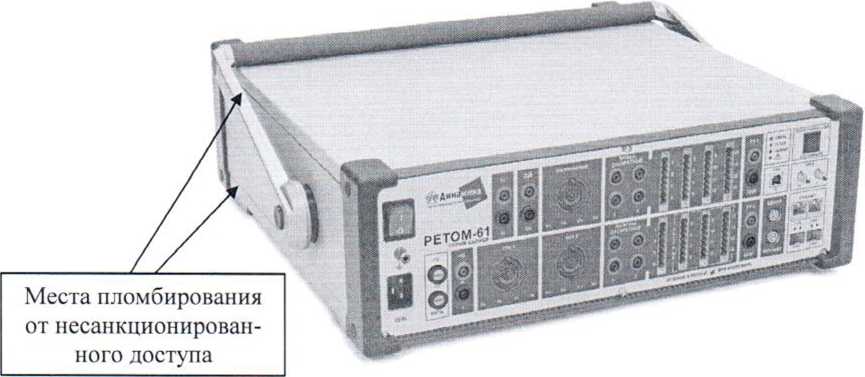

Рисунок 4 - Общий вид устройства РЕТОМ™-61.1 и места пломбирования от несанкционированного доступа
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Комплексы имеют встроенное и внешнее ПО.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет сконфигурировать комплексы для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии рекомендациями Р 50.2.077-2014. Изменение ПО возможно только в заводских условиях.
Таблица 1 -
ПО комплексов
|
Идентификационные данные (признаки) |
Значение | |||
|
встроенное (для исполнений РЕТОМ-51, РЕТОМ-61) |
встроенное (для исполнений РЕТОМ-51.1, РЕТОМ-61.1) |
внешнее (стандартное) |
внешнее (универсальное) | |
|
Идентификационное наименование ПО |
rtwin52.xxx |
rtwin71.xxx |
Arm32.exe |
RetShell.exe |
|
Номер версии (идентификационный номер ПО) |
2.48.0 |
3.0.0 |
не ниже 5.2.2 |
не ниже 1.5.0.6850 |
|
Цифровой идентификатор ПО |
- |
- |
- |
-- |
Технические характеристики
Основные метрологические и технические характеристики комплексов представлены в таблицах 2-7.
Таблица 2 - Метрологические характеристики исполнения РЕТОМ'м-51
|
Наименование характеристики |
Значение |
|
Источники тока (3 источника, соединенные в звезду) | |
|
Диапазоны воспроизведений силы переменного тока (действующее значение), А - в трехфазном режиме или каждый источник используется независимо |
от 0 до 36 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
±(0,004 X + 0,00004 Хк) |
|
Диапазон воспроизведений силы постоянного тока (три источника параллельно), А |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,005 Х± 0,0001 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений силы переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
Иосударстаенный ревет : измерений
\ Беларусь
\Для документов/
|
Наименование характеристики |
Значение |
) | |
|
Источники напряжения (4 независимых источника, включая один с изолированной нейтралью) | |||
|
Диапазоны воспроизведений напряжения переменного тока (действующее значение), В - в трехфазном режиме или в режиме «4 независимых источника», включая один с изолированной нейтралью - в одноканальном режиме (два источника последовательно) - в одноканальном режиме высокого напряжения (три источника последовательно) |
от 0 до 135 от 0 до 270 от 0 до 405 | ||
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,004-Х + 0,00004-Хк) | ||
|
Диапазон воспроизведений напряжения постоянного тока (два источника последовательно), В |
от 0 до 380 | ||
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,004 X ± 0,00004 Хк) | ||
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 | ||
|
Источники переменного тока и напряжения | |||
|
Диапазон частот воспроизводимых сигналов силы переменного тока, Гц |
от 1 до 1000 | ||
|
Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц |
от 1 до 2100 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазоне частот св. 45 до 65 Гц включ., Гц |
±0,0002 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk 2), Гц |
±0,01 | ||
|
Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус |
от 0 до 360 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100% от верхней границы диапазона воспроизведений), градус |
±0,3 | ||
|
Источник напряжения постоянного тока (оперативного питания) | |||
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 130 до 264 | ||
|
Пределы допускаемой основной относительной погрешности воспроизведений напряжения постоянного тока, % |
±1,0 | ||
|
Пределы допускаемой дополнительной относительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности | |||
средств измерений Республики Беларусь
Для документов,
|
Наименование характеристики |
Значение !) |
|
Миллисекундомер | |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс |
±(0,001-Х+0,3) |
|
Аналоговые входы (2 входа) | |
|
Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В |
от 0,5 до 5 включ. св. 5 до 500 |
|
Диапазоны измерений напряжения постоянного тока. В |
от 0,5 до 5 включ. св. 5 до 500 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В |
±(0,005 Х +0,0001-Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
” 13 формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений); 2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1000 Гц - для сигналов силы переменного тока | |
Таблица 3 - Метрологические характеристики исполнения РЕТОМгм-51.1
|
Наименование характеристики |
Значение |
|
Источники тока (3 источника, соединенные в звезду) | |
|
Диапазоны воспроизведений силы переменного тока (действующее значение), А - в трехфазном режиме или каждый источник используется независимо |
от 0 до 36 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
±(0,0009-Х+ 0,00009 Хк) |
|
Диапазоны воспроизведений силы постоянного тока, А - в трехканальном режиме (один источник) |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,0009-Х + 0,00009-Хк) |
|
Температурный коэффициент при воспроизведении силы постоянного и переменного тока, %/°С |
±0,0024 |
|
Источники напряжения (4 источника с общей нейтралью) | |
|
Диапазоны воспроизведений напряжения переменного тока (действующее значение), В - в четырехканальном режиме (каждый источник используется независимо) - в трехфазном режиме или каждый источник используется независимо - в одноканальном режиме (два источника последовательно) |
от 0 до 300 от 0 до ЗДО-^, от обо 600;. ЛХ |
/ \
(Государственный реестр] I средств измерений / \ Pecnyowjt Беларусь / \Д-'1я документов/
|
Наименование характеристики |
Значение !) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,0007 Х +0,0001Хк) |
|
Диапазоны воспроизведений напряжения постоянного тока, В - в четырехканальном режиме (один источник) - в одноканальном режиме (два источника последовательно) |
от 0 до 300 от 0 до 600 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,0007 Х + 0,0001 Хк) |
|
Температурный коэффициент при воспроизведении напряжения постоянного и переменного тока , %/°С |
±0,0024 |
|
Источники переменного тока и напряжения | |
|
Диапазон частот воспроизводимых сигналов силы переменного тока, Гц |
от 1 до 1000 |
|
Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц |
от 1 до 2100 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазоне частот св. 45 до 65 Гц включ., Гц |
±0,00001 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk 2), Гц |
±0,01 |
|
Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела воспроизведений), градус |
±0,1 |
|
Источники переменного тока и напряжения (дополнительные параметры выходного сигнала)3’ | |
|
Диапазон воспроизведений линейного напряжения переменного тока, В |
от 0,5 до 520 |
|
Пределы допускаемой основной относительной погрешности воспроизведений линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон воспроизведений напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 40 порядка), В (амплитуда гармонической составляющей не более 10 % от первой гармоники) |
от 0,1 до 300 |
|
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 40 порядка), % |
±0,5 |
|
Диапазон воспроизведений напряжения переменного тока прямой, обратной, нулевой последовательности, В |
от 0,05 до 300 |
|
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока прямой, обратной, нулевой последовательности,% |
±0,5 ______ лт rv |
Государственный реестр] 1 средств измерений / у Рестубпики Беларусь j \Для документов/
3
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений силы переменного тока с учетом гармонических составляющих от 1 до п (до 20 порядка), А (амплитуда гармонической составляющей не более 10 % от первой гармоники) |
от 0,1 до 36 |
|
Пределы допускаемой основной относительной погрешности воспроизведений силы переменного тока с учетом гармонических составляющих от 1 до п (до 20 порядка), % |
±0,5 |
|
Диапазон воспроизведений силы переменного тока прямой, обратной, нулевой последовательности, А |
от 0,1 до 36 |
|
Пределы допускаемой основной относительной погрешности воспроизведений силы переменного тока прямой, обратной, нулевой последовательности,% |
±0,5 |
|
Диапазон воспроизведений угла фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности, градус |
от 0 до 360 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений угла фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности, градус |
±0,5 |
|
Диапазон воспроизведений активной электрической мощности, Вт |
от 0,1 до 10800 |
|
Пределы допускаемой основной относительной погрешности воспроизведений активной электрической мощности при 0,85 < |coscpui| < 1,0, % |
±0,5 |
|
Диапазон воспроизведений реактивной электрической мощности, вар |
от 0,1 до 10800 |
|
Пределы допускаемой основной относительной погрешности воспроизведений реактивной электрической мощности при 0,85 < |sin<pui| < 1,0, % |
±0,5 |
|
Диапазон воспроизведений полной электрической мощности, ВА |
от 0,1 до 10800 |
|
11ределы допускаемой основной относительной погрешности воспроизведений полной электрической мощности, % |
±0,5 |
|
Диапазон воспроизведений полного электрического сопротивления, электрического тока, Ом |
от 0,01 до 1000 |
|
Пределы допускаемой основной относительной погрешности воспроизведений полного электрического сопротивления, % |
±1,0 |
|
Температурный коэффициент при воспроизведении дополнительных параметров выходного сигнала, %/°С |
±0,0024 |
|
Источник напряжения постоянного тока (оперативного питания) | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 5 до 264 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,01 Х± 0,001 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Миллисекундомер | |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс |
± (0.001 Vx+O,3) |
|
Зродолжение таблицы 3 | |
|
Наименование характеристики |
Значение |
|
Аналоговые входы (2 входа) | |
|
Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В |
от 0,06 до 6 включ. св. 6 до 600 |
|
Диапазоны измерений напряжения постоянного тока, В |
от 0,06 до 6 включ. св. 6 до 600 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В |
±(0,001-Х +0,0005 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
” В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение. Хк - конечное значение диапазона измерений (воспроизведений); 2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1 000 Гц - для сигналов силы переменного тока; 3) Дополнительные параметры выходного сигнала являются расчетными, формулы для расчета характеристик приведены в таблице 6. Расчетные параметры нормируются для Пфазн. от 0,1 до 300 В и 1фазн. от 0,1 до 36 А частотой переменного тока от 48 до 52 Гц. Сопротивление нагрузки по напряжению не менее 1 кОм, по току не более 0.1 Ом. | |
Таблица 4 - Метрологические характеристики исполнения РЕТОМ™-61
|
Наименование характеристики |
Значение О |
|
Источники тока (2 группы по 3 источника, соединенных в звезду, с общей нейтралью) | |
|
Диапазоны воспроизведений силы переменного тока (действующее значение), А - в режиме шести независимых источников или две независимые трехфазные системы |
от 0 до 36 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
±(0,004-Х + 0,00004-Хк) |
|
Диапазон воспроизведений силы постоянного тока (три источника параллельно), А |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,005 Х +0,0001 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений силы переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
Гл'дак'гее«ч5й
Документом,
|
Лродолжение таблицы 4 | |
|
Наименование характеристики |
Значение |} |
|
Источники напряжения (4 независимых источника, включая один с изолированной нейтралью) | |
|
Диапазоны воспроизведений напряжения переменного тока (действующее значение), В - в трехфазном режиме или в режиме «4 независимых источника», включая один с изолированной нейтралью - в одноканальном режиме (два источника последовательно) - в одноканальном режиме высокого напряжения (три источника последовательно) |
от 0 до 135 от 0 до 270 от 0 до 405 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц. В |
±(0,004 Х + 0,00004 Хк) |
|
Диапазон воспроизведений напряжения постоянного тока (два источника последовательно), В |
от 0 до 380 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,004 Х + 0,00004 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Источники переменного тока и напряжения | |
|
Диапазон частот воспроизводимых сигналов силы переменного тока, Гц |
от 1 до 1000 |
|
Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц |
от 1 до 2100 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазоне частот св. 45 до 65 Гц включ., Гц |
±0.0002 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk 2), Гц |
±0,01 |
|
Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела воспроизведений), градус |
±0,3 |
|
Источник напряжения постоянного тока (оперативного питания) | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 130 до 264 |
|
Пределы допускаемой основной относительной погрешности воспроизведений напряжения постоянного тока, % |
±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
Государственный neerrpj I средств измерений / \ Ресгг/бяикм Беларусь / \Для документов/
|
Наименование характеристики |
Значение |
|
Миллисекундомер | |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс |
± (0,001 Х+0,3) |
|
Аналоговые входы (2 входа) | |
|
Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В |
от 0,5 до 5 включ. св. 5 до 500 |
|
Диапазоны измерений напряжения постоянного тока, В |
от 0,5 до 5 включ. св. 5 до 500 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В |
±(0,005 X + 0,0001 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений); 2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1 000 Гц - для сигналов силы переменного тока. | |
Таблица 5 - Метрологические характеристики исполнения РЕТОМ -61.1
|
Наименование характеристики |
Значение |
|
Источники тока (2 гальванически развязанные группы по 3 источника, соединенных в звезду) | |
|
Диапазоны воспроизведений силы переменного тока (действующее значение), А: - в режиме шести независимых источников или две независимые трехфазные системы |
от 0 до 36 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
±(0,0009 Х + 0,00009 Хк) |
|
Диапазоны воспроизведений силы постоянного тока, А - в шестиканальном режиме (один источник) |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,0009-Х + 0,00009-Хк) |
|
Температурный коэффициент при воспроизведении силы постоянного и переменного тока, %/°С |
±0.0024 |
Госдаяс-6Ь(нио 1x^,1
I /
\гвспуилихи Беларусь / \Д*% Документов/
|
Наименование характеристики |
Значение ’’ |
|
Источники напряжения (4 источника с общей нейт |
ралью) |
|
Диапазоны воспроизведений напряжения переменного тока (действующее значение), В - в четырехканальном режиме (каждый источник используется независимо) - в трехфазном режиме - в одноканальном режиме (два источника последовательно) |
от 0 до 300 от 0 до 300 от 0 до 600 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,0007 Х +0,0001 Хк) |
|
Диапазоны воспроизведений напряжения постоянного тока, В - в четырехканальном режиме (один источник) - в одноканальном режиме (два источника последовательно) |
от 0 до 300 от 0 до 600 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,0007 Х + 0,0001 Хк) |
|
Температурный коэффициент при воспроизведении напряжения постоянного и переменного тока, %/°С |
±0,0024 |
|
Источники переменного тока и напряжения | |
|
Диапазон частот воспроизводимых сигналов силы переменного тока, Гц |
от 1 до 1000 |
|
Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц |
от 1 до 2100 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазоне св. 45 до 65 Гц включ., Гц |
±0,00001 |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk2), Гц |
±0,01 |
|
Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100% от верхнего предела воспроизведений), градус |
±0,1 |
|
Источники переменного тока и напряжения (дополнительные параметры выходного сигнала)3’ | |
|
Диапазон воспроизведений линейного напряжения переменного тока, В |
от 0,5 до 520 |
|
Пределы допускаемой основной относительной погрешности воспроизведений линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон воспроизведений напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 40 порядка), В (амплитуда гармонической составляющей не более 10 % от первой гармоники) |
от 0,1 до 300 |
|
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 40 порядка), % |
(( j II |
Всего листов 19
|
Наименование характеристики |
Значение ° |
|
Диапазон воспроизведений напряжения переменного тока прямой, обратной, нулевой последовательности, В |
от 0,05 до 300 |
|
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока прямой, обратной, нулевой последовательности. % |
±0,5 |
|
Диапазон воспроизведений силы переменного тока с учетом гармонических составляющих от 1 до п (до 20 порядка). А (амплитуда гармонической составляющей не более 10 % от первой гармоники) |
от 0,1 до 36 |
|
Пределы допускаемой основной относительной погрешности воспроизведений силы переменного тока с учетом гармонических составляющих от 1 до п (до 20 порядка), % |
±0,5 |
|
Диапазон воспроизведений силы переменного тока прямой, обратной, нулевой последовательности, А |
от 0,1 до 36 |
|
Пределы допускаемой основной относительной погрешности воспроизведений силы переменного тока прямой, обратной, нулевой последовательности, % |
±0,5 |
|
Диапазон воспроизведений угла фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности, градус |
от 0 до 360 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений угла фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности, градус |
±0,5 |
|
Диапазон воспроизведений активной электрической мощности, Вт |
от 0,1 до 10800 |
|
Пределы допускаемой основной относительной погрешности воспроизведений активной электрической мощности при 0,85 < |coscpui| < 1,0, % |
±0,5 |
|
Диапазон воспроизведений реактивной электрической мощности, вар |
от 0,1 до 10800 |
|
Пределы допускаемой основной относительной погрешности воспроизведений реактивной электрической мощности при 0,85 < |sincpui| < 1,0, % |
±0,5 |
|
Диапазон воспроизведений полной электрической мощности, В-А |
от 0,1 до 10800 |
|
Пределы допускаемой основной относительной погрешности воспроизведений полной электрической мощности, % |
±0,5 |
|
Диапазон воспроизведений полного электрического сопротивления, Ом |
от 0,01 до 1000 |
|
Пределы допускаемой основной относительной погрешности воспроизведений полного электрического сопротивления, % |
±1,0 |
|
Температурный коэффициент при воспроизведении дополнительных параметров выходного сигнала, %/°С |
±0,0024 |
|
Источник напряжения постоянного тока (оперативного питания) | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 5 до 264 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,01 Х +0,001 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
(дай ) УХ \йлй ./ // |
|
Наименование характеристики |
Значение 11 |
|
Миллисекундомер | |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс |
± (0,001 Х+0,3) |
|
Аналоговые входы (2 входа) | |
|
Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В |
от 0,06 до 6 включ. св. 6 до 600 |
|
Диапазоны измерений напряжения переменного и постоянного тока, В |
от 0,06 до 6 включ. св. 6 до 600 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В |
±(0,001 Х + 0,0005 Хк) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения переменного и постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
’’ В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений); 2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1 000 Гц - для сигнатов силы переменного тока; 3) Дополнительные параметры выходного сигнала являются расчетными, формулы для расчета характеристик приведены в таблице 6. Расчетные параметры нормируются для Ифазн. от 0,1 до 300 В и 1фазн. от 0,1 до 36 А частотой переменного тока от 48 до 52 Гц. Сопротивление нагрузки по напряжению не менее 1 кОм, по току не более 0,1 Ом. | |
Таблица 6 - Расчетные характеристики дополнительных параметров источников
|
Наименование характеристики |
Расчетная формула | |||
|
Значение линейного напряжения переменного тока, В |
Uмн ~ фаза\ ~ фаза! | |||
|
Значение напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 40 порядка), В |
1 50 и = Ус/2 ° и(1-50) “ у ^Usg.x V и=1 | |||
|
Значение силы переменного тока с учетом гармонических составляющих от 1 до п (до 20 порядка), А |
150 / - У/2 2> '(1-50) - V n=l | |||
|
Значение напряжения переменного тока прямой последовательности (Un), В |
,2я ,4я UA+e 3 С/в+/ 3 Uc | |||
|
Значение напряжения переменного тока обратной последовательности (Uo), В |
М- |
4я 2л UA+e 3UB+e 3 Uc | ||
|
Значение напряжения переменного тока нулевой последовательности (Uh), В |
^=|-|^+c/e+t7c |
1 | ||
|
Значение силы переменного тока прямой последовательности (In), А |
2л .4/г /л+А/д+е'т/с | |||
|
Значение силы переменного тока обратной последовательности (1о), А |
'•4 |
4- .2к >А+е 3 >В+е ’ | ||
|
Значение силы переменного тока нулевой последовательности (1н), А |
1 7"= з' |
—— | ||
|
Наименование характеристики |
Расчетная формула |
|
Угол фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности |
ГОСТ 8.655-2009 |
|
Активная электрическая мощность (Р), Вт |
Р = U I • cos(pi;l |
|
Реактивная электрическая мощность (Q), вар |
Q = U ■ 1 - sintpu. |
|
Полная электрическая мощность (S), В-А |
S = U-I |
|
Значение полного электрического сопротивления (Z), Ом |
Z = Ц/ /I |
|
USg,n- СКЗ гармонической подгруппы напряжения. ГОСТ 30804.4.7-2013, ГОСТ 30804.4.30-2013; 2) Isg,n - СКЗ гармонической подгруппы тока, ГОСТ 30804.4.7-2013 | |
Таблица 7 - Технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - РЕТОМ™-51, РЕТОМ™-61 - РЕТОМ™-51.1, РЕТОМ™-61.1 - относительная влажность воздуха при 25 °C, %, не более - РЕТОМ™-51, РЕТОМ™-61 - РЕТОМ ™-51.1, РЕТОМ™-61.1 - высота над уровнем моря, м, не более |
от +1 до +40 от 0 до +50 80 95 (без конденсации) 2000 |
|
Параметры электрического питания устройств: - напряжение сети, В - РЕТОМ™-51, РЕТОМ™-61 - РЕТОМ™-51.1, РЕТОМ™-61.1 - номинальное напряжение сети, В - РЕТОМ™-51, РЕТОМ™-61 - РЕТОМ™-51.1, РЕТОМ™-61.1 - частота питающей сети, Гц |
от 198 до 264 от 100 до 264 220 230 от 45 до 65 |
|
Габаритные размеры устройства (ширинахвысота*глубина), мм, не более |
510 х 200 х 475 |
|
Масса устройства, кг, не более - РЕТОМ™-51, РЕТОМ™-51.1 - РЕТОМ™-61, РЕТОМ™-61.1 |
19 20,5 |
|
Максимальная мощность источников силы переменного тока РЕТОМ-61, РЕТОМ-61.1, В-А, не более - шестифазный режим 36 А (6 х L-N) - трехфазный режим 36 А (3 х L-N) |
6 х 350 3 х 600 |
|
Максимальная мощность источников силы переменного тока РЕТОМ-51, РЕТОМ-51.1, В-А, не более - трехфазный режим 36 А (3 х L-N) |
3 х 600^=^ --------- ——х- ■ •,>О |
Комплектность
Таблица 8 - Комплектность комплексов
|
11аименование |
Обозначение |
Количество |
Примечание |
|
Устройство (одно из следующих: РЕТОМ""-51, РЕТОМ™-51.1, РЕТОМ™-61, РЕТОМ ™-61.1) |
- |
1 шт. | |
|
Комплект запасных частей и принадлежностей |
- |
1 шт. |
- |
|
Программное обеспечение (электронный носитель) |
- |
1 шт. |
- |
|
Руководство по эксплуатации |
БРГА.441323.031 РЭ |
1 экз. |
Для РЕТОМ™-51 |
|
БРГА.441323.038 РЭ |
1 экз. |
Для РЕТОМ™-51.1 | |
|
БРГА.441323.028 РЭ |
1 экз. |
Для РЕТОМ™-61 | |
|
БРГА.441323.040 РЭ |
1 экз. |
Для РЕТОМ™-61.1 | |
|
Руководство пользователя |
- |
1 экз. |
- |
|
Паспорт |
БРГА.441323.031 ПС |
1 экз. |
Для РЕТОМ™-51 |
|
БРГА.441323.038 ПС |
1 экз. |
Для РЕТОМ™-51.1 | |
|
БРГА.441323.028 ПС |
1 экз. |
Для РЕТОМ™-61 | |
|
БРГА.441323.040 ПС |
1 экз. |
Для РЕТОМ™-61.1 | |
|
Методика поверки |
БРГА.441323.041 МП |
1 экз. |
- |
Поверка
осуществляется по документу' БРГА.441323.041 МП «Комплексы программно-технические измерительные РЕТОМ™-51, РЕТОМ™'61. Методика поверки», утвержденному ООО «ИЦРМ» 18.10.2019 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1 КМ», регистрационный номер в Федеральном информационном фонде 52854-13;
- частотомер электронно-счетный 43-38, регистрационный номер в Федеральном информационном фонде 3433-73;
- частотомер универсальный GFC-8010H, регистрационный номер в Федеральном информационном фонде 19818-00;
- измеритель параметров реле цифровой Ф291, регистрационный номер в Федеральном информационном фонде 9223-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Межповерочный интервал 24 месяца.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величии. Общие технические условия
БРГА.441323.041 ТУ Комплексы программно-технические измерительные
РЕТОМ™-51, РЕТОМ™-61. Технические условия
ТР ТС 004/2011 Технический регламент Таможенного союза низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза совместимость технических средств»
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Максимальная мощность источников силы постоянного тока РЕТОМ-61.1, Вт, не более - одноканальный режим 30 A (L-N) |
1 х 700 |
|
Максимальная мощность источников силы постоянного тока РЕТОМ-51.1, Вт, не более - одноканальный режим 30 A (L-N) |
1 х 700 |
|
Максимальная мощность источников силы постоянного тока РЕТОМ-51, РЕТОМ-61, Вт, не более - одноканальный режим 30 A (LLL-NNN) |
1 х юоо |
|
Максимальная мощность источников напряжения переменного тока РЕТОМ-51.1, РЕТОМ-61.1, ВА, не более - четырехканальный режим 300 В (L-N) - трехфазный режим 300 В (L-N) - одноканальный режим 600 В (L- L) |
100 100 200 |
|
Максимальная мощность источников напряжения переменного тока РЕТОМ-51, РЕТОМ-61, ВА, не более - четырехканальный режим 135 В (L-N) - одноканальный режим 270 В (L-L) - одноканальный режим 405 В (L-N-L-L) |
80 160 240 |
|
Максимальная мощность источников напряжения постоянного тока РЕТОМ-51.1, РЕТОМ-61.1, Вт, не более - четырехканальный режим 300 В (L-N) - одноканальный режим 600 В (L- L) |
100 200 |
|
Максимальная мощность источников напряжения постоянного тока РЕТОМ-51, РЕТОМ-61, Вт, не более - одноканальный режим 380 В (L- L) |
80 |
|
Максимальная мощность источника напряжения постоянного тока (оперативного питания) РЕТОМ-51, РЕТОМ-61, РЕТОМ-51.1, РЕТОМ-61.1, Вт. не более |
300 |
|
Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте 50 Гц, полоса измерения 10 кГц, для РЕТОМ-51, РЕТОМ-61, РЕТОМ-51.1, РЕТОМ-61.1, %, не более - для тока - для напряжения |
0,1 0,1 |
|
Средняя наработка на отказ устройства, ч |
25000 |
|
Средний срок службы устройства, лет |
30 |
Знак утверждения типа
наносится на корпус устройств при изготовлении паспортной таблички (шильдика) и типографским способом на титульные листы руководства по эксплуатации и паспорта комплексов.
Смотрите также
