Системы измерительные "АСИС 2017"
| Номер в ГРСИ РФ: | РБ 03 23 7678 20 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО НПП "Геотек", г. Пенза |
|
Описание типа РБ 03 23 7678 20 [2020-10-30]
rb-03-23-7678-20_2020-10-30.pdf
|
Скачать |
Системы измерительные «АСИС 2017» (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 7678 20 |
| Наименование | Системы измерительные "АСИС 2017" |
| Год регистрации | 2020 |
| Номер сертификата | 13612 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-04-23 |
| Получатель сертификата | ООО НПП "Геотек", г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "Геотек"
Адрес: ул. Центральная, строение 1М, г. Пенза, 440004
Контакты: (8412)38-17-44
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ГТЯН.411711.005 МП "Системы измерительные "АСИС 2017". Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства: Пензенский ЦСМ (аттестат аккредитации - №RA.RU.311246, шифр поверительного клейма- ВМ)(НТК №07-20). |
Поверители
Скачать
|
Описание типа РБ 03 23 7678 20 [2020-10-30]
rb-03-23-7678-20_2020-10-30.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные «АСИС 2017» (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Описание
Конструкция систем двухуровневая.
Нижний уровень систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень систем включает в себя ПЭВМ.
Информационная связь между компонентами систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации систем отличаются количеством измерительных каналов, их диапазонами измерений и конструкцией блока электронно-преобразуюшего.
Перечень измерительных каналов систем приведён в таблице I.
Таблица 1 -
ючень
гельных каналов систем
|
Наименование измерительного канала |
Количество измери гельных каналов, шт. |
Первичный преобразователь (датчик) |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений,% |
Вторичный преобразователь |
|
Давление жидкости и газа |
от 1 до 128 |
ГТ 5.1.1 |
от 0 до 1 000 кПа |
±1 |
ГТ 6.0.34 ГТ 6.0.35 ГТ 6.0.36 ГТ 6.0.37 СррниаИ —Г— |
|
ГТ 5.1.2 |
от 0 до 2 000 кПа | ||||
|
ГТ 5.1.7 | |||||
|
ГТ 5.1.3 |
от 0 до 10 000 кПа | ||||
|
ГТ 5.1.4 |
от 0 до 40 000 кПа | ||||
|
ГТ 5.1.6 |
от 0 до 70 000 кПа | ||||
|
Сила сжатия |
от 1 до 128 |
ГТ 5.2.1 |
от 0,1 до 1 кН |
±0,5 | |
|
ГТ 5.2.29 |
от 0,5 до 5 кН | ||||
|
ГТ 5.2.33 | |||||
|
ГТ 5.2.34 | |||||
|
ГТ 5.2.5 |
от 0.1 до 1 кН от 1 до 10 кН | ||||
|
ГТ 5.2.20 | |||||
|
ГТ 5.2.30 ГТ 5.2.31 | |||||
|
ГТ 5.2.7__ ГТ 5.2.8 |
от 3 до 30 кН от 5 до 50 кН | ||||
|
ГТ 5.2.32 | |||||
|
ГТ 5.2.17 |
от 10 до 100 кН | ||||
|
ГТ 5.2.25 |
от 50 до 500 кН | ||||
|
ГТ 5.2.16 |
Продолжение таблицы 1
|
Наименование измерительного канала |
Количество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
Вторичный преобразователь |
|
Линейное перемещение |
от 1 до 128 |
ГТ 5.3.28 |
от 0 до 2 мм |
±0,5 |
ГТ 6.0.34 ГТ 6.0.35 ГТ 6.0.36 ГТ 6.0.37 |
|
ГТ 5.3.29 |
от 0 до 10 мм | ||||
|
ГТ 5.3.30 |
от 0 до 20 мм | ||||
|
ГТ 5.3.31 |
от 0 до 10 мм |
±0,2 | |||
|
ГТ 5.3.10 |
от 0 до 20 мм | ||||
|
ГТ 5.3.24 | |||||
|
ГТ 5.3.13 |
от 0 до 40 мм | ||||
|
ГТ 5.3.25 | |||||
|
ГТ 5.3.14 |
от 0 до 80 мм | ||||
|
ГТ 5.3.26 | |||||
|
ГТ 5.3.15 |
от 0 до 140 мм | ||||
|
ГТ 5.3.27 |

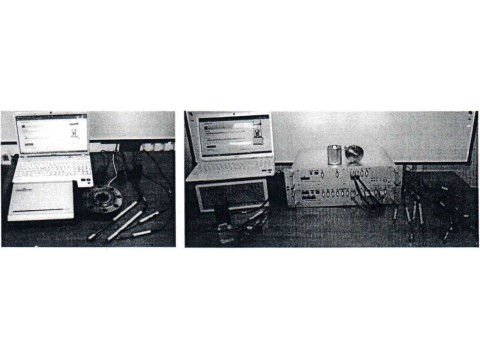

Фотографии общего вида систем представлены на рисунке 1.
Пломбировка систем в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.

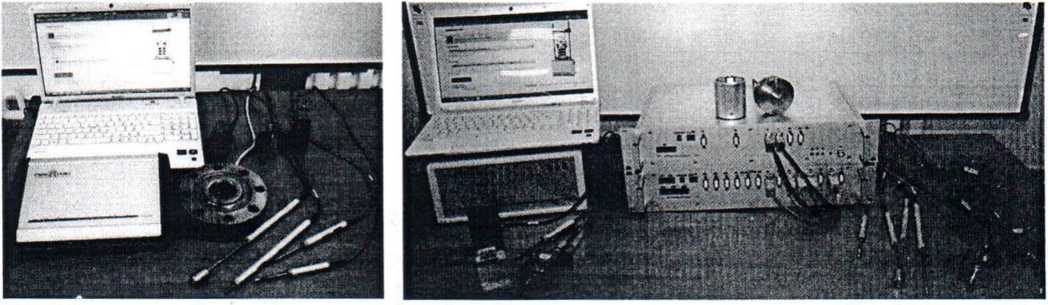

Рисунок 1 - Общий вид систем с различными блоками электронно-преобразующими
Программное обеспечение
Программное обеспечение (далее - ПО) систем включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование систем в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и програ^едХп^езств систем; !/( |(др|
- обеспечение пользователя средствами редактирования программной>гчМ{^Ж^радч1и
\\ \ Республики Беларусь /
комплекта. /1
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Габ л и ца2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Иден тификационные данные ПО |
Значение |
|
1" • ■ - ■ "■ Идентификационное наименование ПО 1 |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek.LogProjecl.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
|
4.0.0.0 | |
|
4.0.167.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
1.0.0.0 | |
|
Цифровой идентификатор ПО ' ■ --------_ |
— |
|
— | |
|
е717f65562d9034ce3-51dd63ca7a5f 1 | |
|
— | |
|
— | |
|
— | |
|
— | |
|
_______Алгоритм подсчёта контрольной суммы_______ |
MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и .преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики систем представлены в таблицах 4 и 5.
|
Таблица 4 - Метрологические характеристики систем | |
|
Наименование параметра |
Значение |
|
Диапазон измерений силы, кН |
от 0,1 до 1 от 0,5 до 5 от 1 до 10 от 3 до 30 от 5 до 50 от 10 до 100 от 50 до 500 (в зависимости от заказа) |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 2 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 140 (в зависимости от заказа) |
|
Диапазон измерений избыточного давления. кПа |
от 0 до 1000 от 0 до 2000 от 0 до 10000 от 0 до 40000 от 0 до 70000 (в зависимости от заказа) |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления. %* |
±1 |
|
Пределы допускаемой приведённой погрешности измерений силы сжатия. %* |
±0,5 |
|
Пределы допускаемой приведённой погрешности измерений линейного перемещения, %* |
±0.2; ±0,5** |
|
* - нормирующим значением является диапазон измерений * * - конкретное значение приведено в эксплуатационной документации__ | |
Таблица 5 - Технические характеристики систем
|
Количество каналов измерен ий избыточного давления. шт.__ Количество каналов измерений силы сжатия, шт. |
от 1 до 128 от 1 до 128 |
|
Количество каналов измерений линейного перемещения, шт. |
от 1 до 128 |
|
Напряжение питающей сети. В |
от 198 до 242 |
|
Частота напряжения питания, Гц |
5О,О±О,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха. % - атмосферное давление, кПа |
от +20 до +24 до 80 от 84 до 106 |
Знак утверждения типа
наносится в левый верхний угол на титульный лист руководства по эксплуатации тщзогр.
юким
спосооом.
V средств измерении \ Республик* Велард \Дм документов/
Комплектность
Комплектность систем приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Система измерительная «АСИС 2017» (в соответствии с заказом) |
1 | |
|
Руководство по эксплуатации |
ГТЯН.411711.005 РЭ |
1 |
|
, Методика поверки (на партию систем при поставке в один адрес) |
ГТЯН.411711.005 МП |
1 |
Поверка
осуществляется по документу ГТЯН.411711.005 МП «Системы измерительные «АСИС 2017». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 27 февраля 2019 г.
Основные средства поверки:
- головка .микрометрическая серии 152 (регистрационный номер 33794-07 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ))1— меры длины концевые плоскопараллельные до 140 мм, набор № 2 (регистрационный номер 38376-98 в ФИФ ОЕИ);
рабочий эталон 2 разряда по ГОСТ 8.640-2014;
калибратор давления портативный Метран 502-ПКД-10П (регистрационный номер 26014-08 в ФИФ ОЕИ);
- манометр цифровой R (регистрационный номер 49489-12 в ФИФ ОЕИ);
- манометр цифровой D2 (регистрационный номер 49489-12 в ФИФ ОЕИ).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы
ГОС! Р 8.596-2002 ГСП. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до.250 МПа
1 ОС 1 8.640-2014 ГСП. Государственная поверочная схема для средств измерений силы
1 ОС! Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от МО'9 до 50 м и длин волн в диапазоне от 0.2 до 50 мкм
Системы измерительные «АСИС 2017». Технические условия. ГТЯН.411711.005ТУ
