Анемометры мобильные горно-рудные АМГР
| Номер в ГРСИ РФ: | РБ 03 22 7681 20 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Категория: | Анемометры |
| Производитель / заявитель: | ООО "ТД "Спасатель", г. Кемерово |
|
Описание типа РБ 03 22 7681 20 [2021-01-20]
rb-03-22-7681-20_2021-01-20.pdf
|
Скачать |
Анемометры мобильные горно-рудные АМГР (далее по тексту - анемометры) предназначены для измерений скорости воздушного потока, температуры и абсолютного давления в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 7681 20 |
| Наименование | Анемометры мобильные горно-рудные АМГР |
| Год регистрации | 2020 |
| Номер сертификата | 13615 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-06-03 |
| Получатель сертификата | ООО "ТД "Спасатель", г. Кемерово, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ТД "Спасатель"
Адрес: пр-т Ленина, д. 33, корп. 3, г. Кемерово, 650055
Контакты: (384-2)44-15-01
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь по каналу измерения давления: отсутствует барокамера с верхним пределом измерений 120 кПа (в БелГИМ 115 кПа) (НТК №07-20). |
| Методика поверки | Поверку проводить по МП 06-032-2018 "Анемометры мобильные горно-рудные "АМГР". Методика поверки", утвержденной в 2018 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): Кемеровский ЦСМС (аттестат аккредитации - №RA.RU.311469, шифр поверительного клейма-БЧ) (НТК №07-20). |
Поверители
Скачать
|
Описание типа РБ 03 22 7681 20 [2021-01-20]
rb-03-22-7681-20_2021-01-20.pdf
|
Скачать |
Описание типа
Назначение
Анемометры мобильные горно-рудные АМГР (далее по тексту - анемометры) предназначены для измерений скорости воздушного потока, температуры и абсолютного давления в воздухе рабочей зоны.
Описание
Анемометры имеют 2 модификации: АМГР-М1 - измерение скорости воздушного потока, абсолютного давления и температуры, АМГР-М2 - измерение скорости воздушного потока.
Анемометр является многоканальным автоматическим прибором непрерывного действия, предназначен для измерений в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок. Конструктивно анемометр выполнен в виде моноблока. На лицевой панели расположены графический дисплей и клавиатура, обеспечивающая управление всеми функциями анемометра. Анемометр предназначен для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли, а также во взрывоопасных зонах помещений и наружных установок, согласно маркировке взрывозащиты, является пыле и влагозащищенным в соответствии с исполнением IP 54 по ГОСТ 14254-2015 (1ЕС 60529:2013). Принцип действия анемометра при измерении скорости воздушного потока - термоанемометрический. При наличии воздушного потока происходит охлаждение терморезистора, при этом управляющая электроника анемометра для поддержания постоянного сопротивления терморезистора увеличивает ток его нагрева, величина которого пропорциональна скорости воздушного потока. Принцип действия анемометра при измерении температуры воздуха основан на обратной зависимости электрического сопротивления термочувствительного элемента. При измерении абсолютного давления используется чувствительный элемент, выполненный по микроэлектромеханической (МЭМС) технологии. Электрическое питание прибора осуществляется от встроенной заряжаемой литий-ионной аккумуляторной батареи.
Прибор выполнен во взрывозашищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь ia» в соответствии с требованиями ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), ТР ТС 012/2011 и может применяться в угольных шахтах, опасных по газу(метан) и/или пыли, а также взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты. Маркировка взрывозащиты прибора РО Ex ia I X/ ОЕх ia ПС Т4 X или РО Ex ia I X/ 1 Ex ia ПВ Т4 X.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке. Внешний вид прибора приведен на рисунке 1. Пломбирование анемометра не предусмотрено.
Государствеимый реапр I средин измерений I \ Республик Беларусь/ \ Ддя докумввтО1/ ^ЧДблГУ^/^

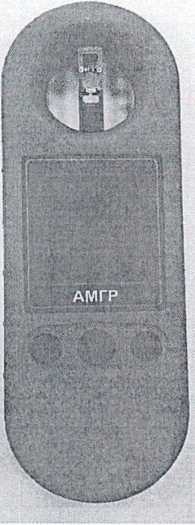

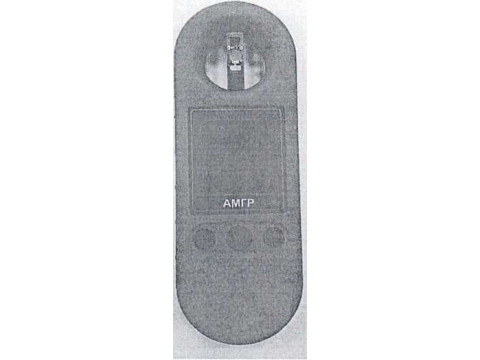

Рисунок 1 - Внешний вид анемометра
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) анемометров состоит из двух частей -основной (программы измерения) и дополнительной (программа управления) и имеет древовидную структуру. Данное ПО устанавливается в анемометрах на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования анемометра. Уровень защиты программного обеспечения по Р 50.2.077-2014 - высокий.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AMGR meas.bin |
|
Номер версии (идентификационный номер) ПО |
Ver. 1.0 |
|
Цифровой идентификатор ПО* |
0xA538F035 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Контрольная сумма указана для версии ПО 1.01 | |
Технические характеристики
Основные метрологические характеристики анемометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 30 |
|
Диапазон измерений температуры окружающего воздуха, °C |
от - 20 до + 60 |
|
Диапазон измерений абсолютного давления воздуха, кПа |
от 80л£Т2$рх.. |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,айШЖ\, |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
\\ Ьи^ъ / // \\ Документов/ /1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % |
±1 |
* где V скорость воздушного потока, м/с
Технические характеристики анемометров приведены в таблице 3.
Таблица 3
|
Н а и мен о ван и е характе р и сти ки |
Значение |
|
Габаритные размеры, ДхЩхВ, не более, мм |
160x70x30 |
|
Масса, нс более, кг |
0.2 |
|
Электрическое питание от встроенного аккумулятора, В |
3,7 |
|
Потребляемая мощность, не более, ВА |
0,2 |
|
Время непрерывной работы от аккумуляторной батареи, не менее, ч |
30 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон атмосферного давления. кПа - диапазон относительной влажности. % |
от - 20 до + 60 от 80 до 120 от 15 до 98 (без капельной влаги) |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 54 |
|
Средняя наработка на отказ, час |
10000 |
|
Средний срок службы, не менее, лет |
5 |
|
Примечание: масса и габаритные размеры анемометра указаны без штатива. Длина штатива варьируется от 0,22 до 1 метра. Масса штатива не более 0,2 кг | |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на паспортную табличку на корпусе анемометра.
Комплектность
Комплектность поставки анемометров приведена в таблице 4.
Таблица 4.
|
Наименование |
Обозначение |
Количество |
|
Анемометр мобильный горно-рудный АМГР |
1 шт. | |
|
Штатив |
По заказу | |
|
Чехол |
По заказу | |
|
Упаковка |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Методика поверки |
МП 06-032-2018 |
1 экз. |
|
Руководство по эксплуатации |
АМГР 001.001.001. РЭ |
1 экз. |
|
Копия сертификата соответствия ТР ТС 012/2011 |
1 экз. |
Поверка
осуществляется по документу МП 06-032-2018 «Анемометры мобильные* гррцо-рудные
«АМГР» Методика поверки», утвержденному ФБУ "Кемеровский ЦСМ" 06
/ ;1 '
Государственный реестр
I средств измерений /
Основные средства поверки:
- Анемометр электронный ЭА-70(0) (регистрационный №38822-08);
- Термометр лабораторный электронный ЛТ-300 (регистрационный №61806-15);
- Калибратор давления Метран-517 (регистрационный №39151-12) в комплекте с модулем абсолютного давления.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.886-2015 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений скорости воздушного потока"
ГОСТ 8.223-76 "Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема измерений абсолютного давления в диапазоне 2,7 102 - 4000 -102 Па"
ГОСТ 8.558-2009 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры"
ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)»
ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»
ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные, среды. Часть 11. Оборудование с видом взрывозащиты "искробезопасная электрическая цепь "i"»
ТУ 26.51.12-001-10907474-2018 Анемометры мобильные горно-рудные. Технические условия
