Анемометр сигнальный цифровой АСЦ-3ПП № 5004
| Номер в ГРСИ РФ: | РБ 03 22 9089 22 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Категория: | Анемометры |
| Производитель / заявитель: | ООО «Тантал», г. Владимир |
|
Описание типа РБ 03 22 9089 22 [2022-08-04]
rb-03-22-9089-22_2022-08-04.pdf
|
Скачать |
Анемометр сигнальный цифровой АС11-31111 № 5004 (далее анемометр) предназначен для измерения скорости воздушного потока и сигнализации при достижении предел ыю-допустимых значений скорости воздушного потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 9089 22 |
| Наименование | Анемометр сигнальный цифровой АСЦ-3ПП № 5004 |
| Год регистрации | 2022 |
| Номер сертификата | 15476 |
| Дата регистрации | 2022-08-04 |
| Срок действия | - |
| Получатель сертификата | ОАО «Гомельский химический завод», г. Гомель, Республика Беларусь |
Производитель / Заявитель
ООО «Тантал»
Адрес: 600026, г. Владимир, ул. Лакина, д.1а
Контакты: +7 4922 47-08-37 / 8 910 185 10 73 / tantal-vl@yandex.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | МРБ МП.МН 3300-2022 «СОЕИ РБ. Анемометр сигнальный цифровой АСЦ-3ПП. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 22 9089 22 [2022-08-04]
rb-03-22-9089-22_2022-08-04.pdf
|
Скачать |
Описание типа
Назначение
Анемометр сигнальный цифровой АС11-31111 № 5004 (далее анемометр) предназначен для измерения скорости воздушного потока и сигнализации при достижении предел ыю-допустимых значений скорости воздушного потока.
Область применения метеорология и различные области промышленности.
Описание
Принцип действия анемометра заключается в преобразовании частоты вращения крыльчатки чашечного типа в электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на ЖК-индикаторс.
Конструктивно анемометр состоит из блока контроля и датчика скорости ветра СДВ-2. Блок кон троля изготавливается в пластмассовом корпусе и представляет собой коробку в которой расположена микрокот роллерная плата с блоком питания. Па передней напели расположены грсхразряднос цифровое табло, световые индикаторы и клавиши управления. Через разъемы блока контроля подключается кабель датчика СДВ-2 и кабель шпация. При работе анемометра в режиме сишализагора контроль за текущей скоростью ветра может выполня ться но мгновенной или но средней скорости ветра, предусмотрена звуковая и световая сигнализация превышения установленного порога срабатывания.
Анемометр имеет встроенное, метрологически значимое программное обеспечение (далее НО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ. формирования выходных сигналов. Данное НО устанавливается в датчик на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений.
Идентификация программного обеспечения представлена в таблице 5.
Фотографии общего вида средств измерений представлены в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице I.
Таблица 1
|
11аи.менованис |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 3.5 до 35.0 |
|
Пределы допускаемой абсолютной погрешнос ти при измерении скорости воздушного потока, м/с |
±(0,5 + 0.04-V), где V значение измеряемой скорости воздушного потока, м/с |
|
Диапазон задания порога срабатывания сигнализации, м/с |
от 5.0 до 35.0 |
|
Пределы допускаемой абсолютной погрешности срабаты-вапия сигнализации, м/с_________________________________ |
:(0.6 • 0.04-V) |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
11аимсновапис |
Значение |
|
Диапазон напряжения сети питания переменного тока с час тотой 50 1 ц. В |
О1 188 до 244 |
|
С тепень защи ты, обеспечиваемая оболочкой поГОСТ 14254-2015 для датчика для блока контроля |
IP54 IP50 |
|
^Габаритные размеры, мм. не более блок контроля ACI 1,-31111 да тчик скорости СДВ-2 |
145x92x55 0 190x288 |
|
* Масса, г. нс более блок контроля ACI1-31111 датчик скорости СДВ-2 |
400 500 |
|
У с л о в и я э кс н л у а та ц и и: диапазон температуры окружающего воздуха. °C: для датчика для блока контроля диапазон относи телыюй влажнос ти воздуха. % диапазон атмосферного давления. к11а |
от -50 до 165 от -40 до 155 от 20 до 90 от 80 до 120 |
* Согласно документации производи геля
Комплектность
Таблица 3
|
1(аимснованис |
Количество |
|
Анемометр сигнальный цифровой ACI(-31111 № 5004 |
1 |
|
Паспорт В 111J1 150000.000 НС |
1 |
|
Руководство по эксплуатации ВTI1J1 150000.000 РЭ |
1 |
Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на паспорт
Иоверка осуществляется но МРБ МИ.МН 3300-2022 «Система обеспечения единства измерений Республики Беларусь. Анемометр сигнальный цифровой АС! (-31111. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая докумен тация ООО «Тантал» Российская Федерация;
ГР ТС 004/2011 «О безопасности низковольтного оборудования»;
ГР ТС 020/2011 «Электромагнитная совместимость технических средств».
методику i ювсрки:
МРБ МИ.МН 3300-2022 «Система обеспечения единства измерений Республики Беларусь. Анемометр сигнальный цифровой АС11-31111. Методика поверки» .
1 [сречень средств поверки: представлен в таблице 4.
Таблица 4 _____
__________________Наименование и тин средс тв поверки
Гермогигрометр Uni 1'css TI IB 1
Установка аэродинамическая эталонная измерительная WK845050-G
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требу ем оиуточнос гыо.____
Иден । ификация iipoi раммного обеспечения: Таблица 5
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование 1 К) |
ASV-3 |
|
Номер версии (идентификационный номер) НО |
V2P.02 |
|
Цифровой индентификатор НО |
1А8Е |
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: анемометр сигнальный цифровой АСЦ-ЗИ11 № 5004 соответствует требованиям документации ООО «Тантал», Российская Федерация. ГР ГС 004/2011: ГР ТС 020/2011..
11роизводигель средств измерений
ООО « Тан тал» Российская Федерация
600026. г. Владимир, ул. Лакина, д. 1а.
Телефон: +7 4922 47-08-37
факс: 8 910 185 10 73
e-mail: tantal-vl@yandex.ru
Уполномоченное юридическое лицо. проводившее испытания средств измсрений/мегрологическую экспертизу единичного экземпляра средеi в измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053. г. Минск. Старовилсиский тракт. 93
Телефон: ♦ 375 17 374-55-01
факс: 1375 17 244-99-38
с - m a i I: i n fo@ be 1 g i m. by
Приложения: 1. Фотографии общего вида средств измерений на I листе.
2. Схема (рисунок) с указанием места для ншпссения знака иоверки
|
средств измерений на 1 листе. / }(иректор Бел 1 ИМ . / с /с- - ' / / |
А.В. Казачок |
Приложение 1
(обязательное)
Фотографии общею вида средств измерений

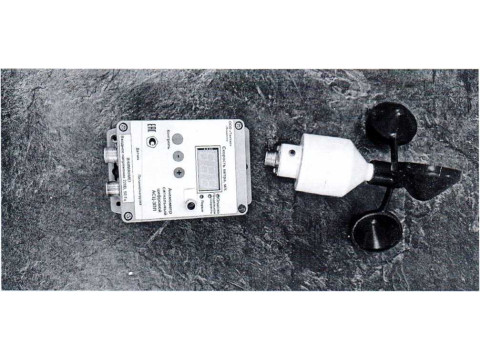

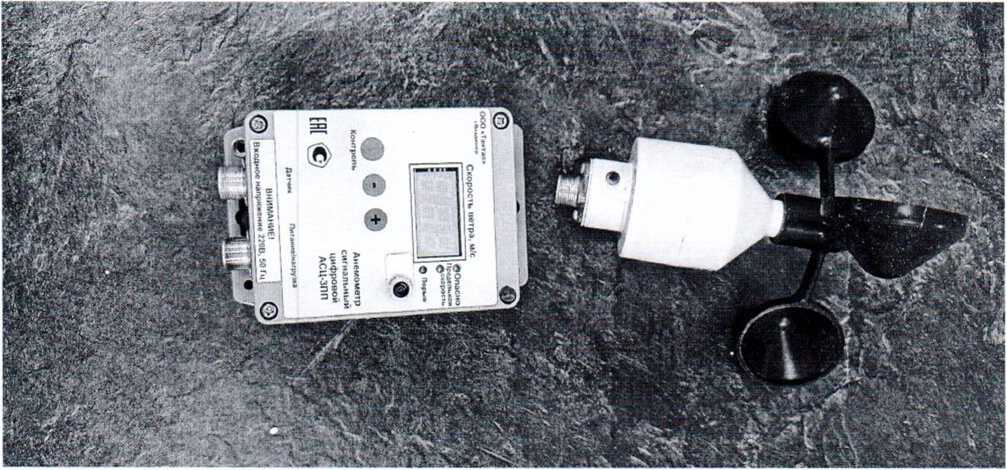

Рисунок 1.1 Фотография общего вида анемометра сигнального цифрового ЛСЦ-31111 № 5004

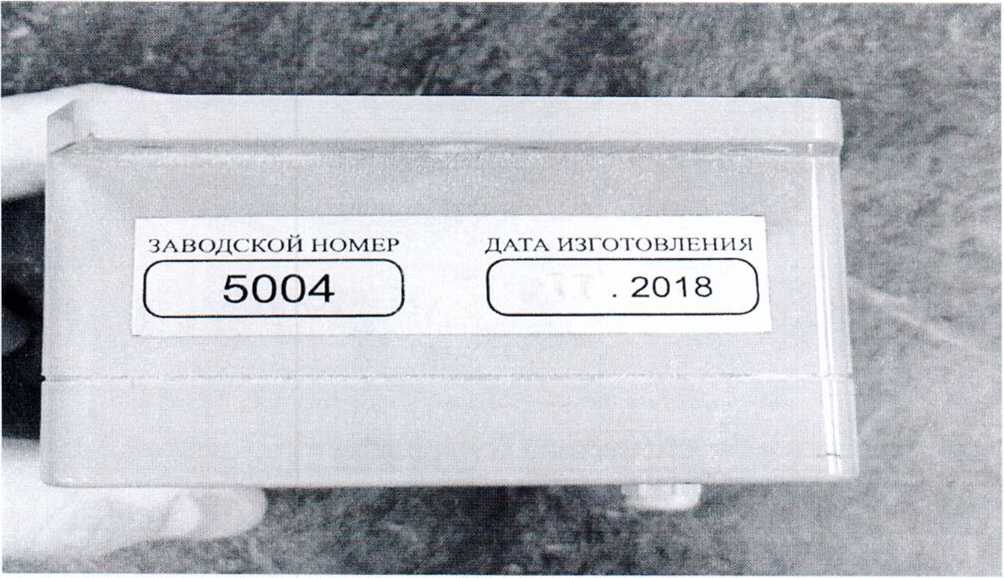

Рисунок 1.2 Фотография маркировки анемометра сигнального цифрового ЛСЦ-31 Ill № 5004
1(риложенис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки наносится в свидстсльс! во о государственной поверке.
