Анемометр сигнальный цифровой АСЦ-3 № 29064
| Номер в ГРСИ РФ: | РБ 03 22 10185 23 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Категория: | Анемометры |
| Производитель / заявитель: | АО НПО «ТЕХКРАНЭНЕРГО», г. Владимир |
|
Описание типа РБ 03 22 10185 23 [2023-08-17]
rb-03-22-10185-23_2023-08-17.pdf
|
Скачать |
Анемометр сигнальный цифровой ЛСЦ-З № 29064 (далее - анемометр) предназначен для измерения скорости воздушного потока и сигнализации при достижении предельно-допустимых значений скорости воздушного потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 10185 23 |
| Наименование | Анемометр сигнальный цифровой АСЦ-3 № 29064 |
| Год регистрации | 2023 |
| Номер сертификата | 16829 |
| Дата регистрации | 2023-08-17 |
| Срок действия | - |
| Получатель сертификата | ОАО «Гродно Азот», г. Гродно, Республика Беларусь |
Производитель / Заявитель
АО НПО «ТЕХКРАНЭНЕРГО»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3669-2023 «СОЕИ РБ. Анемометр сигнальный цифровой АСЦ-3. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 22 10185 23 [2023-08-17]
rb-03-22-10185-23_2023-08-17.pdf
|
Скачать |
Описание типа
Назначение
Анемометр сигнальный цифровой ЛСЦ-З № 29064 (далее - анемометр) предназначен для измерения скорости воздушного потока и сигнализации при достижении предельно-допустимых значений скорости воздушного потока.
Область применения - метеорология и различные области промышленности.
Описание
Принцип действия анемометра заключается в преобразовании частоты вращения крыльчатки чашечного типа в электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на ЖК-индикаторе.
Конструктивно анемометр состоит из датчика скорости ветра, блока контроля, кабеля (соединительного, питания, нагрузки).
Блок контроля изготавливается в пластмассовом корпусе и представляет собой коробку в которой расположена микроконтроллерная плата с блоком питания. Па передней панели расположены трсхразрядное цифровое табло, световые индикаторы и клавиши управления. Через разъемы блока контроля подключается кабель датчика и кабель питания.
Датчик скорости ветра состоит из преобразователя, в нижней части которого находится разъем для подключения соединительного кабеля. Па ось преобразователя устанавливается крыльчатка и фиксируется гайкой через уплотнительную шайбу. Собранные таким образом детали помешаются в специальную трубу и зажимаются винтами. Для крепления датчика на объекте используется стопорный винт.
При работе анемометра предусмотрена звуковая и световая сигнализация превышения установленного порога срабатывания.
Анемометр имеет встроенное, метрологически значимое программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ. формирования выходных сигналов. Данное ПО устанавливается в датчик па заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений.
Фотографии общего вида средств измерений прсдс гавлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 3,0 до 32,0 |
|
Пределы допускаемой абсолютной погрешности анемометра при измерении скорости воздушного потока, м/с |
±(0,5 + 0,05-V), где V - значение измеряемой скорости воздушного потока, м/с |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон задания порога срабатывания сигнализации, м/с |
от 10.0 до 32,0 |
|
Пределы допускаемой абсолютной погрешности при измерении времени задержки срабатывания при формировании сигнала «Опасно», с |
±1 |
|
Диапазон напряжения питания сети переменного тока номинальной частотой 50 Гц, В* |
от 187 до 253 |
|
Диапазон напряжения питания сети постоянного тока. В* |
от 9 до 30 |
|
Потребляемая мощность, ВЛ, не более* |
3 |
|
Степень защиты, обеспечиваемая оболочкой но ГОСТ 14254-2015 для датчика скорости ветра для блока контроля |
IP54 IP50 |
|
*Габаритные размеры, мм, не более блок контроля дат чик скорости ветра |
117x144x60 0194x290 |
|
*Масса, г, не более блок контроля датчик скорости ветра |
700 400 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C: для датчика скорости ветра для блока контроля относительная влажность воздуха, %, нс более для датчика скорост и ветра для блока контроля |
от -50 до +65 от -40 до +55 95 90 |
|
* Согласно документации производителя. При проведении метрологической экспертизы, проверка указанных характеристик нс проводилась. | |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Анемометр сигнальный цифровой ЛСЦ-3 № 29064 |
1 |
|
Паспорт ТКрЭ 202108.000 ПС |
____1__________________________________ |
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по МРБ МП.МН 3669-2023 «Система обеспечения единства измерений Республики Беларусь. Анемометр сигнальный цифровой АСЦ-3. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к тину средств измерений:
техническая документация ЛО НПО «ТЕХКР АН ЭНЕРГО», Российская Федерация: ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств», методику поверки:
МРБ МП.МП 3669-2023 «Система обеспечения единства измерений Республики Беларусь. Анемометр сигнальный цифровой ЛСЦ-3. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_____
I !аимснованис и тип средств поверки__________________________
Тсрмогигромстр UNITESS ТПВ1
Установка аэродинамическая WK845050-G____________________________________
Секундомер_____________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-нис метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: анемометр сигнальный цифровой АСЦ-3 № 29064 соответствует требованиям документации АО НПО «ТЕХКРАНЭНЕРГО», Российская Федерация, 'ГР ТС 004/2011, ТР ТС 020/2011.
11роизводитель средств измерений
ЛО НПО «ТЕХКРАНЭНЕРГО», Российская Федерация
600009, г. Владимир, ул. Полины Осипенко, д. 66.
Телефон: +7 (4922) 53-28-04
факс: +7 (4922) 53-22-90
e-mail: info@tke.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1
(обязательное)
Фотографии общего вида средств измерений

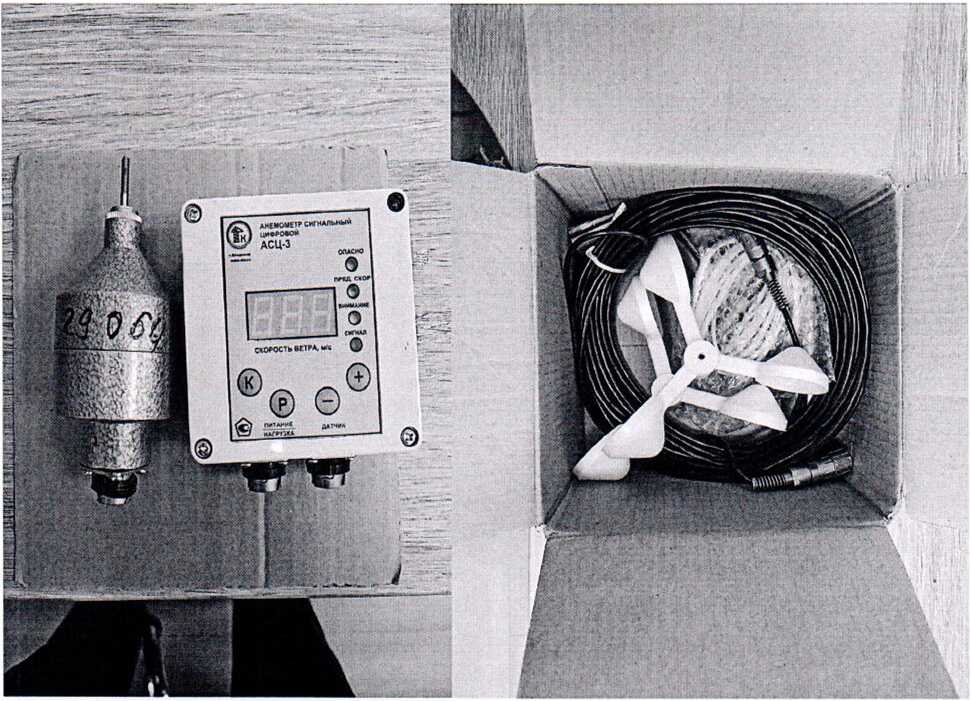

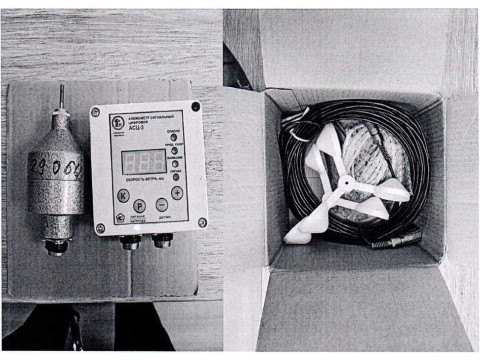

Рисунок 1.1 - Фотография общего вида анемометра сигнального цифрового АСЦ-3 № 29064

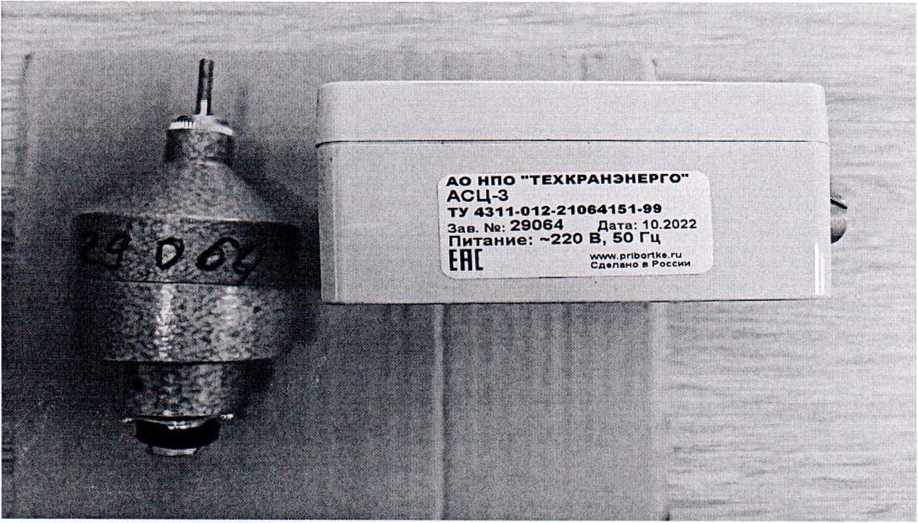

Рисунок 1.2 - Фотография маркировки анемометра сигнального цифрового АСЦ-3 №29064
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки наносится в свидетельство о государственной поверке.
