Системы измерительно-управляющие DMS

Номер в ГРСИ РФ:	РБ 03 23 6980 19
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	"AZD Praha s.r.o.", Чехия

Скачать

Описание типа РБ 03 23 6980 19 [2019-06-06]

rb-03-23-6980-19_2019-06-06.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Системы измерительно-управляющие DMS предназначены для сбора, передачи и визуализации измерительной информации о состоянии систем железнодорожной автоматики и телемеханики и других видов рельсового транспорта.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 6980 19
Наименование	Системы измерительно-управляющие DMS
Год регистрации	2019
Номер сертификата	12450
Дата регистрации	2019-03-26
Срок действия	2024-03-26
Получатель сертификата	фирма "AZD Praha s.r.o.", Чехия (CZ)

Производитель / Заявитель

фирма "AZD Praha s.r.o."

Адрес: Zirovnicka 2/3146 PS 106 17 Prasha 10 Czech Republic

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка систем, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.1597-2013 (изменение №1).

Поверители

Скачать

Описание типа РБ 03 23 6980 19 [2019-06-06]

rb-03-23-6980-19_2019-06-06.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - магистральные железные дороги.

Описание

Система DMS входит в состав модулярной диагностической системы LDS, предназначенной для сбора, создания архивов, классификации и наблюдения за рабочими данными доступных диагностических устройств. Требуемые измеряемые величины поступают с централи измерения, системы DMS и интеллектуальных датчиков. В ходе работы модулярной диагностической системы LDS проверяется состояние устройств сигнализации, централизации и блокировки.

Система DMS состоит из нескольких самостоятельных модулей, которые первично разработаны в качестве вспомогательных средств модулярной диагностической системы LDS. Модули могут быть применены и самостоятельно или в качестве подсистемы других устройств.

Модуль DMS-U предназначен для измерения напряжения в диапазоне DC от 6 В до 40 В, на одном входе и напряжения в диапазоне FC от О В до 300 В, 50 Гц на трех входах. Модуль содержит два коммуникационных интерфейса RS485 (условное обозначение RS485-1 и RS485-2). Основное назначение интерфейса Р5485-1-коммуникация с вышестоящим узлом диагностики. Основное назначение интерфейса RS485-2 - коммуникация с модулем DMS-Т/ЕКО.

Модуль DMS-U2 является вариантом модуля DMS-U с другим размером передней панели. Модуль содержит только один коммуникационный интерфейс RS485.

Модуль DMS-ЕР предназначен для записи изменения активной !иащнтэсти двигателя при изменении положения четырех само^трятел1?НыЯ\ электромоторных стрелочных приводов. Модуль одновременно, измеряем сопротивление изоляции питательных кабелей и стрелочных приводов Tip отношению к земле и фиксирует его снижение ниже допустимого предельного значения. Коммуникационным интерфейсом модуля является RS485.

Модуль DMS-HIS предназначен для измерения сопротивлений изоляции четырех IT систем по отношению к земле и индикации их снижения ниже допустимого предельного значения. Модуль предназначен для замены существующих контрольных устройств изоляционного состояния типа HIS3 контрольным устройством с коммуникационным интерфейсом RS485 и совместимостью с работой измерительной централи.

Модуль DMS-HIS-120 является вариантом модуля DMS-HIS с другим размером передней панели.

Модуль DMS-T/RSX - это датчик, предназначенный для измерения температуры внутри помещений. Модуль дает возможность коммуникации через интерфейс RS 485 или RS 232 (измерительная информация справочная).

Модуль DMS-T/EKO - это более экономный вариант модуля DMS-T/RSX с ограниченным диапазоном питающего напряжения и коммуникационным интерфейсом только RS 485 (измерительная информация справочная).

Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

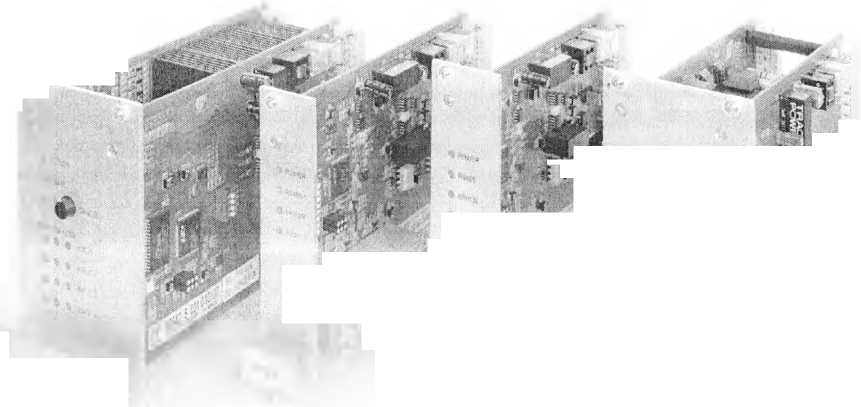

Общий вид систем представлен на рисунке 1.

Рисунок 1 - Система измерительно-управляющая DMS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приборов представлены в таблицах 1 - 4.

Таблица 1. Основные технические и метрологические характеристики модуля DMS-U

Наименование характеристики	Значение
Диапазон измерений входного сигнала напряжения постоянного тока, В	от 6 до 40
Пределы допускаемой основной погрешности модуля при измерении входного сигнала напряжения постоянного тока	± (2 % от изм. величины + 0,1 % от диапазона измерений)
Диапазон измерений входного сигнала напряжения переменного тока с номинальной частотой 50 Гц, В	от 0 до 300
Пределы допускаемой основной погрешности модуля при измерении входного сигнала напряжения переменного тока	± (2 % от изм. величины + 0,3 % от диапазона измерений)
Количество входов, шт.	4
Скорость передачи, кБ/с	9,6 или 57,6
Напряжение питания постоянного тока, В	от 18 до 36
Потребляемый ток при номинальном напряжении постоянного тока 24 В, мА, не более	35
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Диапазон рабочих температур, °C	от минус 25 до плюс 70
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более	119 х 25 х 186
Масса, кг, не более	0,3
Интерфейс	2 х RS485
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485-1: - относительно корпуса, В	4000, 50 Гц
Электрическая прочность интерфейса RS485-2: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм измерительной части АС1, АС2, АСЗ: - относительно корпуса, В - относительно остальных систем, измерительной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измерительной части DC: - относительно корпуса, В - относительно остальных систем, измерительной части и клемм питания, В	4000, 50 Гц 3750^Г^ ч
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254	/\|Р2О

Таблица 2. Основные технические и метрологические характеристики модуля

DMS-U2 __________________

Наименование характеристики	Значение
Диапазон измерений входного сигнала напряжения постоянного тока, В	от 6 до 40
Пределы допускаемой основной погрешности модуля при измерении входного сигнала напряжения постоянного тока	± (2 % от изм. величины + 0,1 % от диапазона измерений)
Диапазон измерений входного сигнала напряжения переменного тока с номинальной частотой 50 Гц, В	от 0 до 300
Пределы допускаемой основной погрешности модуля при измерении входного сигнала напряжения переменного тока	± (2 % от изм. величины + 0,3 % от диапазона измерений)
Количество входов, шт.	4
Скорость передачи, кБ/с	9,6 или 57,6
Напряжение питания постоянного тока, В	от 18 до 36
Потребляемый ток при номинальном напряжении постоянного тока 24 В, мА, не более	35
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Диапазон рабочих температур, °C	от минус 25 до плюс 70
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более	128 х 30 х 186
Масса, кг, не более	0,3
Интерфейс	RS485
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм измерительной части АС1, АС2, АСЗ: - относительно корпуса, В - относительно остальных систем, измерительной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измерительной части DC: - относительно корпуса, В - относительно остальных систем, измерительной части и клемм питания, В	4000, 50 Гц 3750, 50
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254	\|Р/Г ® lr / и осад

Таблица 3. Основные технические и метрологические характеристики модулей

DMS-EP, DMS-EP-120
Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 18 до 36
Потребляемый ток при номинальном напряжении постоянного тока 24 В, мА, не более	90
Интерфейс	RS485
Скорость передачи, кБ/с	57,6
Диапазон измерений напряжения переменного тока с номинальной частотой 50 Гц, В	от 0 до 270
Диапазон измерений переменного тока с номинальной частотой 50 Гц, А	от 0 до 3,7
Диапазон измерений активной мощности, Вт	от 0 до 1000
Пределы допускаемой основной погрешности модуля при измерении активной мощности в диапазоне рабочих температур	± (5 % от изм. величины + 0,5 % от диапазона измерений)
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Диапазон измерений сопротивления изоляции, МОм	от 0,05 до 20
Пределы допускаемой основной погрешности модуля при измерении сопротивления изоляции	±10 % от изм. величины
Количество входов, шт.	4
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм SP, SM и реле HIS: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 2500, 50 Гц
Электрическая прочность клемм измеряемого тока и изоляционного сопротивления: - относительно корпуса и клемм РЕ, В - относительно измерительной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измеряемого напряжения: - относительно корпуса и клемм РЕ, В - относительно измерительной части и клемм питания, В	4000, 50 Гц 4000,50 Гц
Диапазон рабочих температур, °C	от минус 5 до плюс 55
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более	119 х 60 х 186
Масса, кг, не более	0,6
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254	1Р££)_

Таблица 4. Основные технические и метрологические характеристики модулей DMS-HIS, DMS-HIS-120

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 18 до 36
Потребляемый ток при номинальном напряжении постоянного тока 24 В, мА, не более	65
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Интерфейс	RS485
Скорость передачи, кБ/с	9,6 или 57,6
Диапазон измерений сопротивления изоляции, МОм	от 0,05 до 20
Пределы допускаемой основной погрешности модуля при измерении сопротивления [изоляции	±10 % от изм. величины
Количество входов, шт.	4
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм реле HIS: - относительно корпуса, В - относительно измерительной части, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измеряемого изоляционного сопротивления: - относительно корпуса и клемм РЕ, В - относительно остальных систем, измерительной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Диапазон рабочих температур, °C	от минус 25 до плюс 70
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более: - DMS-HIS - DMS-HIS-120	128 х 60 х 186 119 х 60 х 186
Масса, кг, не более	0,3
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254	IP20

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации приборов типографским способом.

Комплектность

Комплект поставки приборов указан в таблице 5.

Таблица 5

Наименование	Количество
Система измерительно-управляющая DISTA	1
Руководство по эксплуатации	1
Методика поверки МРБ МП.1597-2013 (по требованию заказчика)	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «AZD Praha s.r.o.», Чехия;

МРБ МП.1597-2013 "Системы измерительно-управляющие DISTA. Методика поверки".

Заключение

Системы измерительно-управляющие DMS соответствуют требованиям документации фирмы «AZD Praha s.r.o.» (Чехия), ТР ТС 003/2011 "О безопасности инфраструктуры железнодорожного транспорта" .

Межповерочный интервал: не более 12 месяцев.

Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
