Счетчики газа диафрагменные СГД-1

Назначение

Счетчики газа диафрагменные СГД - 1 (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика (для исполнений СГД-1-x-x-Gx, СГД-1 И-x-x-Gx). Для исполнений СГД-1 Э-x-x-Gx измеренный объем газа в кубических метрах, приведенный к базовой температуре, индицируется на жидкокристаллическом индикаторе.

Структура полного обозначения счетчиков в зависимости от исполнения: СГД-1 X-x-x-Gx

— Наличие дополнительного устройства;

- Стойкость к термическому воздействию окружающей среды (класс счетчика по СТБ 1159);

— Направление потока газа;

• — Номинальный расход.

По наличию дополнительного устройства:

- СГД-1-x-x-Gx - без дополнительного устройства;

- СГД-1 И-x-x-Gx- с устройством импульсного выхода;

- СГД-1 Э-x-x-Gx - с устройством электронного компенсатора;

По стойкости к термическому воздействию окружающей среды:

2 - счетчик II класса (алюминиевый корпус);

По направлению потока газа:

1 - направление потока газа правое;

2 - направление потока газа левое;

По номинальному расходу:

1 ,6 - номинальный расход типоразмера G1,6;

2 ,5 - номинальный расход типоразмера G2,5.

Счетчики исполнений СГД-IH-x-x-Gx могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики соответствуют ГОСТ 12997 группе исполнения СЗ, но для эксплуатации в зависимости от варианта исполнения при температуре окружающего воздуха от минус 10 °C до плюс 50 °C или от минус 15 °C до плюс 60 °C, и группе исполнения С4 при температуре от минус 30 °C до плюс 50 °C для вариантов исполнения СГД-13-x-x-Gx.

Степень защиты счетчиков исполнений СГД-13-x-x-Gx от проникновения воды и пыли IP54 по ГОСТ 14254.

Наибольшее избыточное рабочее давление счетчиков - 30 кПа.

Условное обозначение вариантов исполнения счетчиков приведено в приложении А.

Направление потока газа обозначено стрелкой на корпусе счетчика.

Внешний вид счетчиков представлен на рисунке 1-3.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении Б к описанию типа.

Пломба с оттиском знака поверки расположена под пломбой предприятия (Приложение Б).

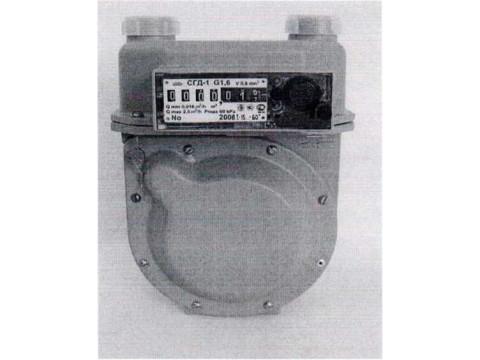

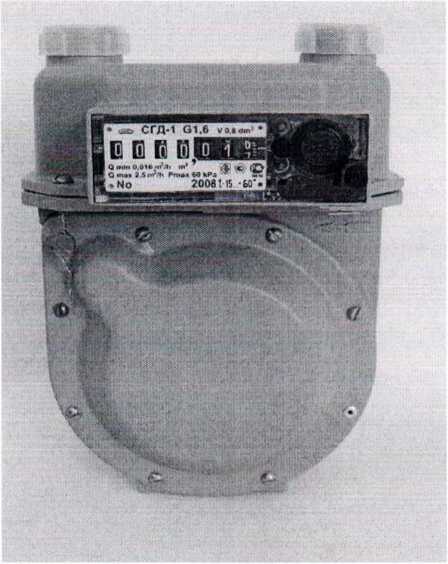

Рисунок 1 - Общий вид счетчиков СГД-1-x-x-Gx

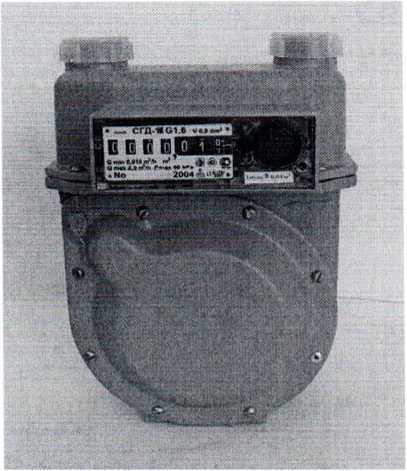

Рисунок 2 - Общий вид счетчиков СГД-11/l-x-x-Gx

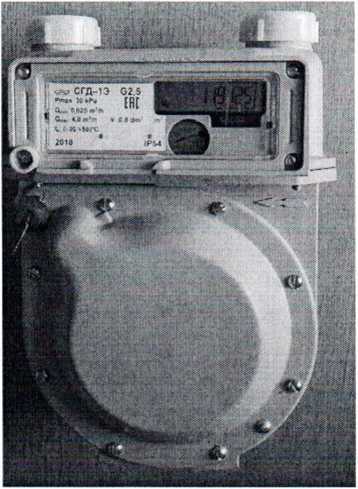

Рисунок 3 -Общий вид счетчиков СГД-10-x-x-Gx

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры счетчиков приведены в таблице 1

Таблица 1

Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта:

± 3 % в диапазоне расходов от Омин до 0,1 Q мом;

±1,5 % в диапазоне расходов свыше 0,1 QH0M до Омакс.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации:

± 5 % в диапазоне расходов от Омин до 0,1 Q ном;

± 3 % в диапазоне расходов свыше 0,1 Оном до Омакс-

Дополнительная относительная погрешность счетчиков, вызванная отклонением температуры измеряемого газа от нормальной (20 ± 3) °C, по сравнению с основной относительной погрешностью не должна превышать:

± 0,45 % при изменении температуры на 1 °C для исполнений счетчиков СГД-1-2-х-Сх, СГД-1И-2-х-Сх;

± 0,1 % при изменении температуры на 1 °C для исполнений счетчиков СГД-1 Э-2-x-Gx.

Порог чувствительности счетчиков не более 0,002 Оном-

Циклический объем счетчиков - 0,8 дм3/об.

Один импульс соответствует объему 0,01 м3 прошедшего через счетчик газа.

Электрические характеристики цепи устройства импульсного выхода:

- напряжение Umax < 12 В,

- сила тока lmax <10 мА.

Счетчик является прочным и герметичным при воздействии внутреннего избыточного давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и

герметичность при присоединении счетчика к подводящему газоп воздействии внутреннего давления в 1,5 раза превышающего наиболь рабочее давление, изгибающего момента 20 Н м и крутящего момента 8,

при ное

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика.

* ' Входят в комплект счетчиков с импульсным выходом, планируемых к применению на территории Республики Беларусь и по требованию заказчика.

* 2 Входит в комплект счетчиков по требованию заказчика.

* 3 Входят в комплект счетчиков с электронным компенсатором.

* 4 Поставляется специализированным газораспределительным предприятиям.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100185185.045-2002 «Счетчики газа диафрагменные СГД-1».

СТБ 1159 - 99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011 - 99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки».

МРБ МП. 1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-ЗТ, СГД 4 Методика поверки» (для счетчиков с импульсным выходом).

Заключение

Счетчики газа диафрагменные СГД-1 соответствуют требованиям ТУ РБ 100185185.045-2002, СТБ1159-99.

Счетчики газа диафрагменные СГД-1 Э соответствуют требованиям технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011). Регистрационный номер декларации о соответствии ЕАЭС № ВУ/112 11.01. ТР020 003 32848, срок действия 28.03.2024.

Межповерочный интервал - не более 96 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
