Влагомеры инфракрасные АКВАР-1108
| Номер в ГРСИ РФ: | РБ 03 09 4064 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "АКВАР-СИСТЕМ", г. Минск |
Влагомеры инфракрасные АКВАР-1108 (далее - влагомеры) предназначены для непрерывного, бесконтактного, автоматического измерения влажности в сыпучих и гранулированных продуктах калийного производства в технологическом потоке автономно или, при использовании цифрового интерфейса, в составе локальных автоматизированных информационно-управляющих систем на предприятиях калийного производства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4064 19 |
| Наименование | Влагомеры инфракрасные АКВАР-1108 |
| Год регистрации | 2019 |
| Номер сертификата | 12466 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2024-03-26 |
| Получатель сертификата | ООО "АКВАР-СИСТЕМ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "АКВАР-СИСТЕМ"
Адрес: ул. Фабрициуса, д. 2, корп. 25, ком. 215/1, 220007, г. Минск
Контакты: (8-10375)-(17) 2222-096 / (8-10375)-(17) 2124-717 / info@aquar-system.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1949-2009 (извещение №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 09 4064 19 [2009-12-11]
rb-03-09-4064-19_2009-12-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4064 19 [2019-10-30]
rb-03-09-4064-19_2019-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4064 19 [2013-12-26]
rb-03-09-4064-19_2013-12-26.pdf
|
Скачать |
Описание типа
Назначение
Влагомеры инфракрасные АКВАР-1108 (далее - влагомеры) предназначены для непрерывного, бесконтактного, автоматического измерения влажности в сыпучих и гранулированных продуктах калийного производства в технологическом потоке автономно или, при использовании цифрового интерфейса, в составе локальных автоматизированных информационно-управляющих систем на предприятиях калийного производства.
Область применения - предприятия калийного производства.
Описание
В основу физического принципа работы влагомера положено различие оптической плотности воды и сухого вещества сыпучих и гранулированных продуктов калийного производства в спектральном диапазоне длин волн от 1700 до 2600 нм.
Влагомер состоит из трёх основных функциональных блоков:
- блока датчика инфракрасного микропроцессорного (блок датчика), в состав которого входит узел излучателя с источником ИК-излучения и узел приёмника; принцип измерения влажности основан на двулучевой оптической схеме с преобразованием на фоторезисторе отражённого оптического сигнала (от поверхности исследуемого материала) в электрический сигнал, с последующей его оцифровкой;
- блока обработки микропроцессорного (блок обработки), являющегося вычислительным узлом влагомера, который обеспечивает обработку цифровых сигналов, получаемых от блока датчика по определённому алгоритму, и подключение к порту ПЭВМ типа IBM PC либо информационной магистрали верхнего уровня посредством интерфейса RS-232/RS-485 и (или) имеющей токовый вход 0-5/0-20/4-20 мА;
- блока питания, формирующего питающие напряжения для блока датчика и блока обработки.
В в о. ж
Отображение текущей информации и служебных сообщений о работе влагомера осуществляется с помощью размещённых на передней панели блока обработки алфавитно-цифрового дисплея и светодиодного цифрового табло, параметров и выбор режимов осуществляется посредством 16-клави ры.
^евых
I Государственный реестр] средств измерении I \ Республики Беларусь / \Для документов/
Версия встроенного программного обеспечения влагомеров и контрольная сумма указаны в таблице 1.
Таблица 1
|
Наименование блока влагомера |
Версия ПО |
Контрольная сумма |
|
блок обработки |
Firmware, v. 2.2 |
73А1В9Е1 |
|
блок датчика |
Firmware, v. 4.1 |
46СА85Е6 |
Схема нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

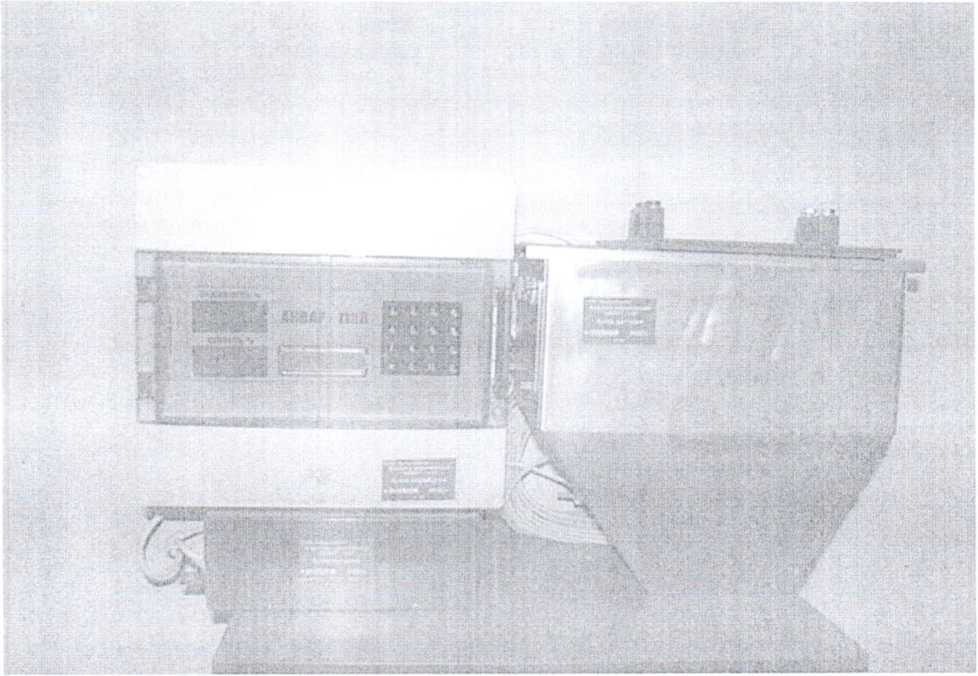

Внешний вид влагомера представлен на рисунке 1.
Рисунок 1 - Внешний вид влагомера инфракрасного АКВАР-1108
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики влагомеров инфракрасных АКВАР-1108 представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон показаний влажности, % |
от 0,0 до 15,0 |
|
Диапазоны измерения влажности, %: -1 - II |
от 0,0 до 3,0 от 3,0 до 15,0 |
|
Пределы допускаемой абсолютной погрешности при измерении влажности, % - для диапазона I - для диапазона II |
± 0,3 ± 1,0 |
|
Диапазон унифицированного токового выходного сигнала, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой приведённой погрешности унифицированного токового выходного сигнала, % |
±0,5 |
|
Время установления рабочего режима, минут, не более |
10 |
|
Степень защиты оболочки по ГОСТ 14254 (для блока обработки и блока питания) |
IP 54 |
|
Диапазон напряжений питания переменного тока, В |
230±23 |
|
Частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В-A, не более |
60 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха. °C - относительная влажность воздуха |
от 5 до 50 до 95 % при 35°С |
|
Габаритные размеры, мм, не более - блок обработки - блок датчика - блок питания |
300x300x142 350x215x340 288x89x235 |
|
Масса. кг, не более_______ |
20 |
Знак утверждения типа
Знак утверждения типа наносится на шильдик блока обработки и на титульный лист паспорта методом типографической печати.
Комплектность
Комплект поставки влагомера представлен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Влагомер инфракрасный АКВАР-1108 в составе: Блок датчика Блок обработки } Блок питания |
ИАПВ.420224.001 |
1 |
|
Руководство по эксплуатации |
ИАПВ.420224.001 РЭ |
1 |
|
Паспорт |
ИАПВ.420224.001 ПС |
1 |
|
Методика поверки |
МРБ МП.1949-2009 |
По заказу |
|
Кабель типа КССПВ-5е 4 х 2 х 0,52 ООО «САРАНСККАБЕЛЬ-ОПТИКА» |
По заказу | |
|
Упаковка |
ИАПВ.321311.001 | |
|
Дополнительно поставляется | ||
|
ЗИП |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101235030.015-2009 «Влагомер инфракрасный АКВАР-1108. Технические условия».
МРБ МП.1949-2009 «Влагомер инфракрасный АКВАР-1108. Методика поверки».
Заключение
Влагомеры инфракрасные АКВАР-1108 соответствуют требованиям TY BY 101235030.015-2009, ГОСТ 12997-84, ГОСТ 12.2.0.91-2002, Техническим регламентам Таможенного союза "О безопасности низковольтного оборудования" ТР ТС 004/2011, “Электромагнитная совместимость технических средств” ТР ТС 020/2011 (декларация о соответствии ЕАЭС №BY/112 11.01. ТР004 003 33325).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
