Влагомеры инфракрасные А418
| Номер в ГРСИ РФ: | РБ 03 09 7118 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "АКВАР-СИСТЕМ", г. Минск |
|
Описание типа РБ 03 09 7118 19 [2020-01-03]
rb-03-09-7118-19_2020-01-03.pdf
|
Скачать |
Влагомеры инфракрасные А418 (далее - влагомеры) предназначены для непрерывного, бесконтактного, автоматического измерения влажности в сыпучих и гранулированных продуктах калийного производства в технологическом потоке автономно или, при использовании цифрового интерфейса, в составе локальных автоматизированных информационно-управляющих систем на предприятиях калийного производства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7118 19 |
| Наименование | Влагомеры инфракрасные А418 |
| Год регистрации | 2019 |
| Номер сертификата | 12729 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | ООО "АКВАР-СИСТЕМ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "АКВАР-СИСТЕМ"
Адрес: ул. Фабрициуса, д. 2, корп. 25, ком. 215/1, 220007, г. Минск
Контакты: (8-10375)-(17) 2222-096 / (8-10375)-(17) 2124-717 / aquar@niks.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2934-2019. |
Поверители
Скачать
|
Описание типа РБ 03 09 7118 19 [2020-01-03]
rb-03-09-7118-19_2020-01-03.pdf
|
Скачать |
Описание типа
Назначение
Влагомеры инфракрасные А418 (далее - влагомеры) предназначены для непрерывного, бесконтактного, автоматического измерения влажности в сыпучих и гранулированных продуктах калийного производства в технологическом потоке автономно или, при использовании цифрового интерфейса, в составе локальных автоматизированных информационно-управляющих систем на предприятиях калийного производства.
Область применения - предприятия калийного производства.
Описание
В основу физического принципа работы влагомера положено различие оптической плотности воды и сухого вещества сыпучих и гранулированных продуктов калийного производства в спектральном диапазоне длин волн от 1700 до 2600 нм.
Влагомер состоит из двух основных функциональных блоков:
- блока излучателя и приемника инфракрасного микропроцессорного (блок датчика), предназначенного для получения и обработки сигналов от исследуемого материала, в состав которого входит узел излучателя с источником ИК-излучения и узел приёмника; принцип измерения влажности основан на двулучевой оптической схеме с преобразованием на фоторезисторе отражённого оптического сигнала (от поверхности исследуемого материала) в электрический сигнал, с последующей его оцифровкой и обработкой по определенному алгоритму.
- Блок обработки и питания, формирующий питающее напряжение для блока датчика, а так же отображение текущей информации и служебных сообщений о работе влагомера через цифровое табло. Ввод числовых параметров и выбор режимов осуществляется посредством цифрового дисплея с touch screen.
Версия встроенного программного обеспечения влагомеров и контрольная сумма указаны в таблице 1.
Таблица 1
|
Наименование блока влагомера |
Версия ПО |
Контрольная сумма |
|
блок обработки и питания |
А418-1 OPie 2019-05-11 |
42133557 |
|
блок излучателя и приемника |
А418 2х Current Loop Ver 1.02 |
В283СС79 |
Схема нанесения знака поверки (клейма-наклейки) приведена в приложении А к
описанию типа.

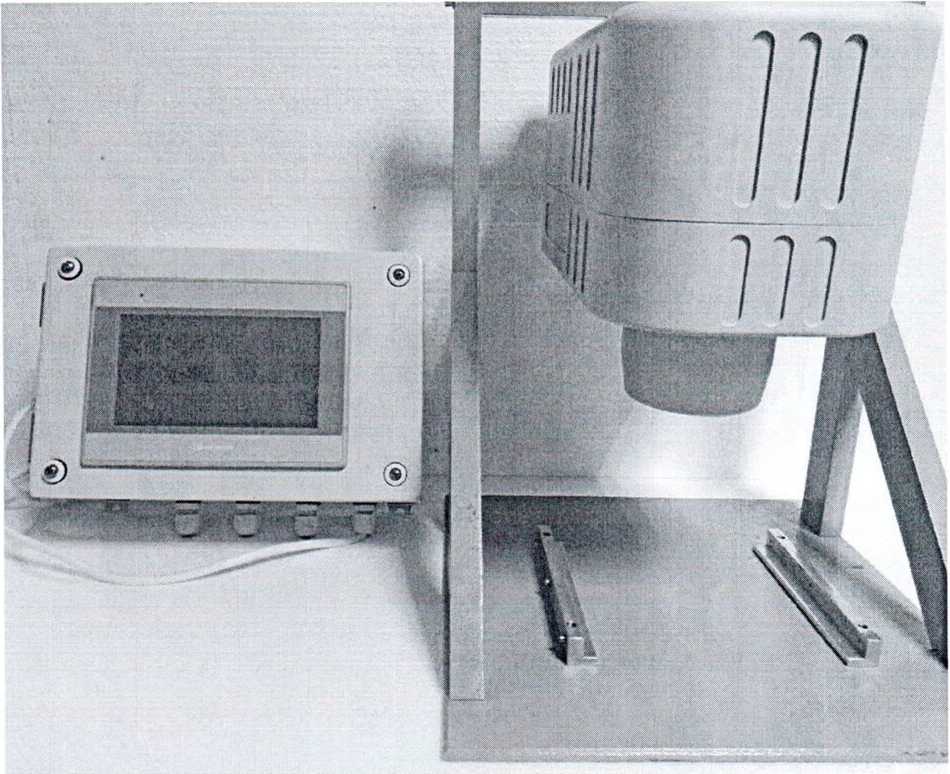

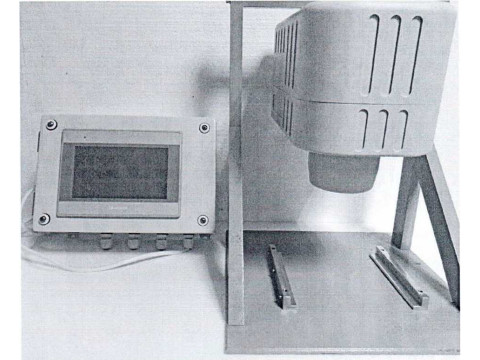

Внешний вид влагомера представлен на рисунке 1.
Рисунок 1 - Внешний вид влагомера инфракрасного А418
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики влагомеров инфракрасных А418 представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон показаний влажности, % |
от 0,0 до 15,0 |
|
Диапазоны измерения влажности, %: - I -II |
от 0,0 до 3,0 свыше 3,0 до 15,0 |
|
Пределы допускаемой абсолютной погрешности при измерении влажности, % - для диапазона I - для диапазона II |
±0,3 ± 1,0 |
|
Диапазон унифицированного токового выходного сигнала, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой приведённой погрешности унифицированного токового выходного сигнала, % |
±0,5 |
|
Время установления рабочего режима, минут, не более |
10 |
|
Степень защиты оболочки по ГОСТ 14254 (для блока обработки и питания и блока излучателя и приемника) |
IP 65 |
|
Диапазон напряжений питания переменного тока, В |
230±23 |
|
Частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В А, не более |
60 |
|
Рабочие условия эксплуатации: -диапазон температур окружающего воздуха, °C - относительная влажность воздуха |
от 5 до 50 до 95 % при 35°С |
|
Габаритные размеры, мм, не более: - блок излучателя и приемника - блок обработки и питания |
350x215x340 300x300x142 |
|
Масса, кг, не более |
20 |
Знак утверждения типа
Знак утверждения типа наносится на шильдик блока обработки и питания и на титульный лист паспорта методом типографической печати.
Комплектность
Комплект поставки влагомера представлен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество, шт. | |
|
Влагомер инфракрасный А418 в составе: - блок излучателя и приемника - блок обработки и питания |
ИАПВ.418.00.001 |
1 | |
|
Руководство по эксплуатации |
ИАПВ.418.00.001РЭ |
1 | |
|
Паспорт |
ИАПВ.418.00.001ПС |
1 | |
|
Методика поверки |
МРБ МП.2934-2019 |
1 | |
|
Кабель |
1 | ||
|
Упаковка |
ИАПВ.321311.001 | ||
|
Дополнительно поставляется | |||
|
ЗИП |
1 | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101235030.025-2019 «Влагомер инфракрасный А418. Технические условия».
МРБ МП. 2934-2019 «Влагомер инфракрасный А418. Методика поверки».
Заключение
Влагомеры инфракрасные А418 соответствуют требованиям ТУ BY 101235030.025-2019, Техническим регламентам Таможенного союза "О безопасности низковольтного оборудования” ТР ТС 004/2011, “Электромагнитная совместимость технических средств” ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 37936).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
