Системы измерительно-управляющие Dista
| Номер в ГРСИ РФ: | РБ 03 23 6979 19 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "STARMON s.r.o.", Чехия |
|
Описание типа РБ 03 23 6979 19 [2019-06-06]
rb-03-23-6979-19_2019-06-06.pdf
|
Скачать |
Системы измерительно-управляющие DISTA предназначены для сбора, передачи и визуализации измерительной информации о состоянии систем железнодорожной автоматики и телемеханики и других видов рельсового транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6979 19 |
| Наименование | Системы измерительно-управляющие Dista |
| Год регистрации | 2019 |
| Номер сертификата | 12449 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2024-03-26 |
| Получатель сертификата | фирма "STARMON s.r.o.", Чехия (CZ) |
Производитель / Заявитель
фирма "STARMON s.r.o."
Адрес: Nadrazni 88, 565 01 Chocen
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку систем, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1598-2019. |
Поверители
Скачать
|
Описание типа РБ 03 23 6979 19 [2019-06-06]
rb-03-23-6979-19_2019-06-06.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительно-управляющие DISTA предназначены для сбора, передачи и визуализации измерительной информации о состоянии систем железнодорожной автоматики и телемеханики и других видов рельсового транспорта.
Область применения - магистральные железные дороги.
Описание
Система DISTA входит в состав вышестоящей модулярной диагностической системы LDS, предназначенной для сбора, создания архива, классификации и наблюдения за рабочими данными доступных диагностических устройств. В ходе работы модулярной диагностической системы LDS проверяется состояние устройств сигнализации, централизации и блокировки (СЦБ).
Система DISTA устанавливается на централизационный пост. Система состоит из источника питания Z55, процессорной платы CPU и измерительных плат.
Список плат:
|
ACDC2 |
- плата |
измерения переменного и постоянного напряжения; |
|
ККО |
- плата |
измерения кодирования рельсовых цепей; |
|
KON |
- плата |
проверки контактов; |
|
MISP |
- плата |
измерения сопротивления изоляции переключаемая; |
|
RIS |
- плата |
расширения для измерения сопротивления изоляции. |
|
Схема с |
указанием места нанесения знака поверки приведена | |
Приложении А к описанию типа.
Общий вид систем представлен на рисунке 1.

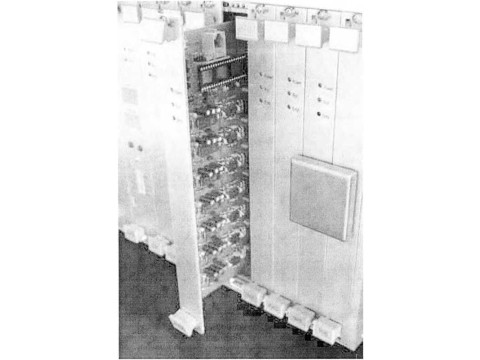

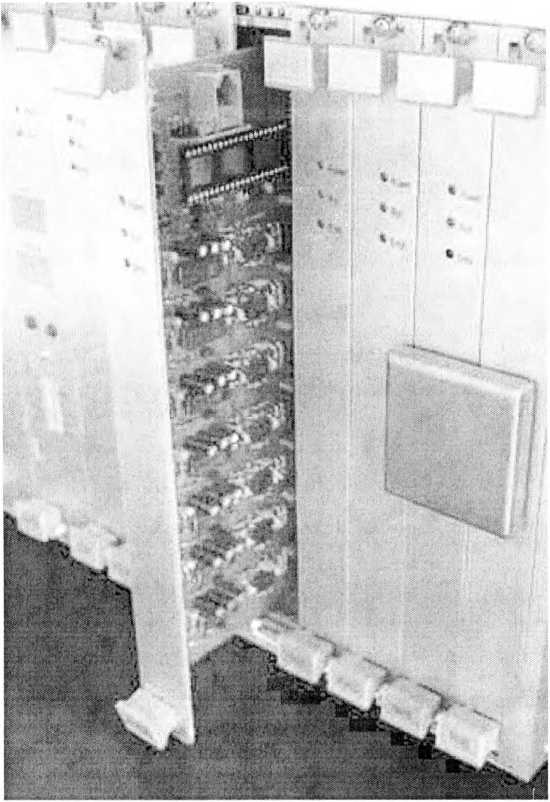

Рисунок 1 - Система измерительно-управляющая DISTA
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов представлены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристик, единицы измерения |
Значение |
|
1 |
2 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Максимальная потребляемая мощность, Вт |
75 |
|
Диапазон рабочих температур, °C |
от минус 5 до плюс 55 |
|
Габаритные размеры, мм, не более - формат 63 НТ - формат 144 НТ |
340 х 267 х 262 752 х 267 х 262 |
|
Масса, кг, не более - формат 63 НТ - формат 144 НТ |
3,5 8 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP20 |
|
Модули ACDC2, АСР, ACR, ACG, ACF | |
|
Диапазон измерения входного сигнала напряжения постоянного тока, В - ACG, АСР, ACR - ACG, АСР, ACR -АСР - ACDC2 - ACF - ACDC2 |
от 0 до 4* от 0 до 10* от 0 до 30* от 0 до 60 от 0 до 100* от 0 до 300* |
|
Диапазон измерения входного сигнала напряжения переменного тока частотой от 10 до 1000 Гц, В - ACG, АСР, ACR - ACG, АСР, ACR - ACF -ACDC2 - ACF -ACDC2 |
от 0 до 4* от 0 до 10* от 0 до 30* от 0 до 60 от 0 до 100* от 0 до 300 |
|
Пределы допускаемой основной погрешности модулей при измерении входного сигнала напряжения постоянного и переменного тока |
± (2 % от изм. величины + 8D) |
|
Значение D для диапазонов измерений, В - от 0 до 4* - от 0 до 10* - от 0 до 30* - от 0 до 60 - от 0 до 100* - от 0 до 300 |
0,0039 0,0099 0,029 0,059 0,099 0,293 |
|
Входное сопротивление на 1 В, МОм, не менее |
да Ш \\ |
Окончание таблицы 1
|
1 |
2 |
|
Модуль MISP | |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,05 до 20 |
|
Пределы допускаемой основной погрешности модуля при измерении сопротивления изоляции - 50 кОм - свыше 50 кОм |
±(20 % от изм. величины + 3D) ± (10 % от изм. величины + 3D) |
|
Значение D, кОм |
1 |
|
Номинальное напряжение постоянного тока при измерении сопротивления изоляции, В |
100, 250 |
|
Примечание: * - фиксированный диапазон измерений по согласованию с Заказчиком. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации приборов типографским способом.
Комплектность
Комплект поставки приборов указан в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Система измерительно-управляющая DISTA |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1598-2019 (по требованию заказчика) |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «STARMON s.r.o.», Чехия;
МРБ МП.1598-2019 "Системы измерительно-управляющие DISTA. Методика
поверки .
Заключение
Системы измерительно-управляющие DISTA соответствуют требованиям документации фирмы «STARMON s.r.o.» (Чехия), ТР ТС 003/2011 "О безопасности инфраструктуры железнодорожного транспорта".
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
