Системы измерительные управляющие PlantCruise/Experion LX

Назначение

Системы измерительные управляющие PlantCruise/Experion LX (далее - системы) предназначены для измерения и преобразования аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, выходных сигналов от термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, регулирования на основе результатов измерений параметров технологических процессов, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.

Область применения - Системы применяются для автоматизации производства и управления технологическими процессами в различных областях хозяйственной деятельности:     нефтехимической, химической, нефтеперерабатывающей,

агрохимической, энергетической, целлюлозно-бумажной промышленности, черной и цветной металлургии, при транспортировке и переработке газа, нефти и нефтепродуктов и др.

Описание

Системы включают в себя следующие измерительные компоненты:

- модули ввода-вывода серии 8 (до 80 шт.);

- контроллер С300 серии 8;

- модули ввода-вывода RTU2020 (до 9 шт.);

- контроллер RTU2020;

- оборудование верхнего уровня системы.

Модули ввода-вывода преобразуют поступающие на вход электрические сигналы в цифровой код (модули ввода) или выполняют цифроаналоговое преобразование цифрового кода в электрические сигналы. Также некоторые модули поддерживают протокол HART.

В состав систем могут входить следующие измерительные модули

В Bl

- модули серии 8, принимающие сигналы от термопар и термоп сопротивления;

- модули серии 8, принимающие аналоговые сигналы в диапазоне от 4 до 20 мА постоянного тока;

- модули дифференциальных аналоговых входов серии 8, принимающие несимметричные и дифференциальные сигналы;

- модули аналоговых выходов серии 8, формирующие выходные аналоговые в диапазоне от 4 до 20 мА постоянного тока;

- модули дискретных входов серии 8 для подсчета импульсов, принимающие дискретные сигналы напряжением 24 В постоянного тока. Первые 16 каналов из 32 могут быть настроены для подсчета импульсов (каждый канал настраивается отдельно);

- модули аналогового ввода RTU2020, принимающие аналоговые сигналы в диапазонах от 4 до 20 мА и от 1 до 5 В постоянного тока;

- модули аналогового вывода RTU2020, формирующие аналоговые сигналы в диапазоне от 4 до 20 мА постоянного тока.

Также в состав системы могут быть включены модули дискретных входов и выходов.

Контроллеры С300, RTU2020 обеспечивают реализацию функций управления на основе настраиваемого программного обеспечения. Они принимают сигналы от модулей ввода-вывода и формируют на основе измерительной информации управляющие сигналы.

Системы применяются для автоматизированного управления технологическими процессами.

В состав верхнего уровня систем могут входить:

- модуль шлюза Profibus, обеспечивающий общую платформу, поддерживающую интерфейс с сетями PROFIBUS DP и контроллером С300;

- операторские и инженерные рабочие станции;

- узел имитации SIM С300;

- системы, реализующие сложные стратегии управления производством, такие как моделирование производства, управление активами, система контроля режимов электростанции (POMS), системы управления производством (такие как Business Flex и OptiVISION).

Структурная схема системы представлена на рисунке 1, фотография общего вида системы с модулями ввода-вывода серии 8 - на рисунке 2.

Bushae*» Fh»* ₽OMS. OptMSfON

'Тлраеленна итиеаым

. Сеть расширенных прыложеный

Инженерны*

Оперзтсреиая                              станции         у»»л иыитмии

станция Direct станам» Direct        реаернирснанптм} SIM СЗМ

Модули еаод.звыеода серии S

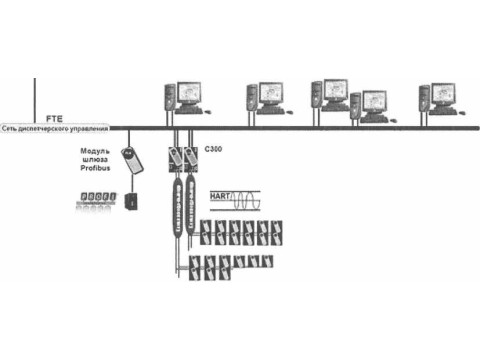

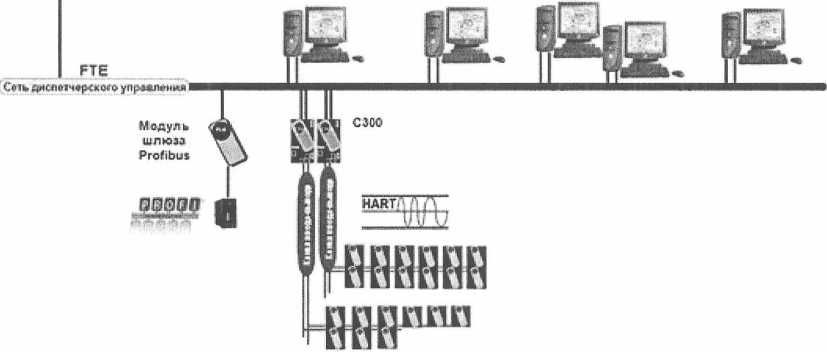

Рисунок 1 - Структурная схема системы измерительной управляю

PlantCruise/Experion LX

|гостлардан№“ реестр] сЯяв измерении I

X Для ДЭД1”®”"/

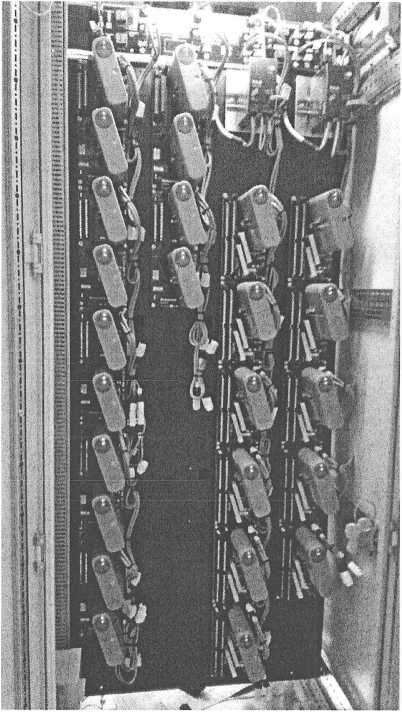

Рисунок 2 - Фотография общего вида системы измерительной управляющий PlantCruise/Experion LX с модулями ввода-вывода серии 8

Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

Программное обеспечение (ПО) «PlantCruise» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов, часть которых устанавливается опционально.

В базовый состав ПО «PlantCruise»: входят следующие программные компоненты:

- «Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.

- «Программное обеспечение сервера PlantCruise». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета и групп телеинформации, предоставляет данные локальным или сетевым клиентским приложениям, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.

- «Программное обеспечение станции PlantCruise». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы, включая сигнализацию и системные события, предоставляет детальное и обзорное отображение информации о технологическом процессе, автоматически исполняет запланированные задачи.

На сервере PlantCruise и рабочей станции PlantCruise установлены универсальные программные компоненты и модули (службы).

Метрологически значимые части ПО «PlantCruise»:                      .

- PlantCruise Control Data Access Server - служба получения и передачй=^^\ данных с внешних контроллеров;                                //|Ф|

- PlantCruise ER Server - служба загрузки базы данных инженерного репозитория;

7                1 J                                                     ' Я \ "средств измерении «Г И

1\ \ Республики Беларусь / П

ХЪйГдоЁуйёЁате/ /L'l'p 3 ИЗ 8

- PlantCruise GCL Name Server - служба имен системы клиент - сервис;

- PlantCruise Server Operator Management - служба управления паролями доступа;

- PlantCruise Server System - основная служба запуска системных приложений;

- PlantCruise System Repository - служба загрузки базы данных процессов.

Идентификационные данные метрологически значимого ПО приведены в таблицах

1 -4.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 3 - Идентификационные данные программного обеспечения

Таблица 4 -

обеспечения

данные

средств измерении I If Республики Беларусь / // \Для документов/ //

s' М стр 4 из 8

Метрологические характеристики систем, приведённые в таблицах 5, 6, нормированы с учётом метрологически значимого ПО.

В ПО «PlantCriuse» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:

- автоматическим контролем целостности метрологически значимой части ПО;

- защитой записей об информации, хранимой в базе данных;

- контролем целостности данных в процессе выборки из базы данных;

- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;

- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;

- настройкой доступа, для фиксации в журналах работы фактов успешного/неуспешного доступа пользователей к хранимой информации.

Основные технические и метрологические характеристики

Технические и метрологические характеристики системы представлены в таблицах 5, 6

Таблица 5 - Основные метрологические характеристики модулей ввода-вывода серии 8

Продолжение таблицы 5

Таблица 6 - Основные метрологические характеристики модулей ввода-вывода RTU2020

Рабочие условия применения:

температура окружающего воздуха:

модулей ввода-вывода серии 8 и контроллеров С300 от 0 до 60 °C;

для модулей ввода-вывода и контроллеров RTU2020 от минус 40 до 75 °C;

относительная влажность от 5 до 95 % без конденсации влаги, от 10 до 90 % (без конденсации при температуре более 40 °C);

Знак утверждения типа

Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки комплекса входят:

Система измерительная управляющая PlantCruise/Experion LX (комплектация согласно заказу);

Руководство по эксплуатации;

МРБ МП. 2677 -2017 «Система обеспечения средств измерений Республики Беларусь. Системы измерительные управляющие PlantCruise/Experion LX. Методика поверки».

Технические документы

Техническая документация фирмы «Honeywell Inc.», Соединенные Штаты.

ГОСТ 12997-84. Изделия ГСП. Общие технические условия.

МРБ МП. 2677 - 2017 «Система обеспечения средств измерений Республики Беларусь. Системы измерительные управляющие PlantCruise/Experion LX. Методика поверки».

Заключение

Системы измерительные управляющие PlantCruise/Experion LX соответствуют технической документации фирмы «Honeywell Inc.» (Соединенные Штаты), ГОСТ 12997-84, требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии № ТС N RU-fl-CN.ArO3.B.57O3O от 10.11.2014).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
