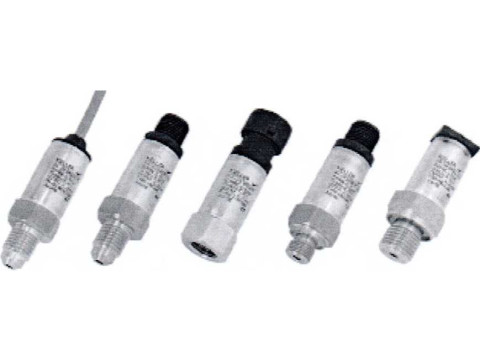

Преобразователи давления измерительные PR, PA, PAA, PRD, PD, DCX
| Номер в ГРСИ РФ: | РБ 03 04 6214 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | «KELLER Druckmesstechnik AG», Швейцария |
Преобразователи давления измерительные PR, РА, PAA, PRD, PD, DCX (далее -преобразователи), в зависимости от модели, предназначены для непрерывного преобразования измеряемого параметра (абсолютного, избыточного и дифференциального давления жидкости и газа, а также гидростатического давления жидкости) в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока и/или цифровой сигнал RS485, CAN, I2C, RFID, SDI-12.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6214 17 |
| Наименование | Преобразователи давления измерительные PR, PA, PAA, PRD, PD, DCX |
| Год регистрации | 2017 |
| Номер сертификата | 10921 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "Keller AG fur Druckmesstechnik", Швейцария (CH) |
Производитель / Заявитель
фирма "Keller AG fur Druckmesstechnik"
Адрес: St. Gallerstrasse 119 CH-8404 Winterthur, Switzerland
Контакты: Tel. +41 (0)52 - 235 25 25 Fax +41 (0)52 - 235 25 00 www.keller-druck.com E-mail: info@keller-druck.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 6214 17 [2017-06-22]
rb-03-04-6214-17_2017-06-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 6214 17 [2018-09-13]
rb-03-04-6214-17_2018-09-13.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные PR, РА, PAA, PRD, PD, DCX (далее -преобразователи), в зависимости от модели, предназначены для непрерывного преобразования измеряемого параметра (абсолютного, избыточного и дифференциального давления жидкости и газа, а также гидростатического давления жидкости) в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока и/или цифровой сигнал RS485, CAN, I2C, RFID, SDI-12.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных областях хозяйственной деятельности, в том числе во взрывоопасных условиях производства.
Описание
Принцип действия преобразователей пьезорезистивный или ёмкостный. В первом случае в качестве чувствительного элемента применяется мембрана, на которую нанесены пьезорезистивные элементы из монокристаллического кремния, соединённые по мостовой схеме; во втором - ёмкостная ячейка.
Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений пьезорезисторов и разбалансу моста (или электрической ёмкости между обкладками конденсатора и измерительной мембраны). Выходной электрический сигнал напряжения разбаланса моста (или изменения электрической ёмкости), пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал. Преобразователи также могут иметь цифровой выходной сигнал RS 485, I2C, RFID, CAN, SDI-12.
Конструктивно преобразователи выполнены в цилиндрических корпусах из нержавеющей стали, с резьбовым штуцером или фланцем с одной стороны и электрическим соединителем или постоянно присоединённым кабелем с другой стороны. Конструкция преобразователей предусматривает различные способы крепления на объектах эксплуатации.
Выпускаемые модели преобразователей (приведены в таблицах 1 - 8) отличаются областью применения, диапазоном измерений и видом давления, пределами до-пускаемой основной погрешности, выходным сигналом.
Преобразователи PR предназначены для измерений избыточного давления (с компенсацией атмосферного давления), давления разрежения или гидростатического давления; РАА - абсолютного давления или гидростатического давления; РА - избыточного давления (с компенсацией выходного сигнала, эквивалентного давлению 100 кПа), давления разрежения или гидростатического давления; PRD - разности давлений и абсолютного давления; PD - разности давлений; DCX - гидростатического давления.
Датчики выпускаются как в общепромышленном, так и во взрывозащищённом исполнении.
Пломбировка корпуса преобразователей не предусмотрена.
Внешний вид преобразователей приведён на рисунках 1-15.
Знак поверки наносится на боковую поверхность преобразователя. Допускается наносить знак поверки на эксплуатационные документы.

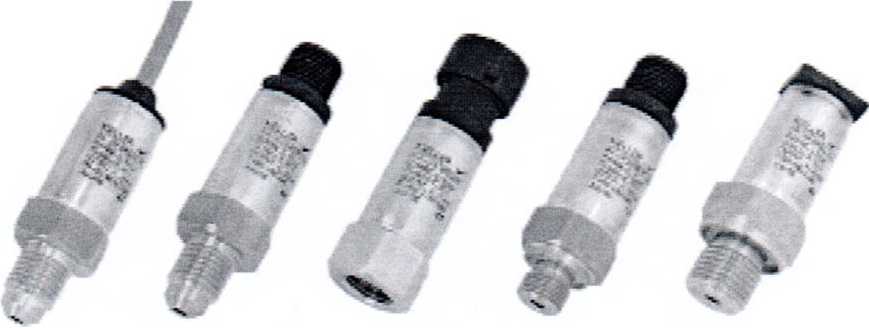

PAA-21Y, PR-21Y, PA-21Y, PA-22NI, РАА-22М, PA-22S, PAA-22S
Рисунок 1 - Внешний вид преобразователей моделей 21Y, 22М, 22S
PAA-21PY, РА-21 PY
PAA-21D, PR-21

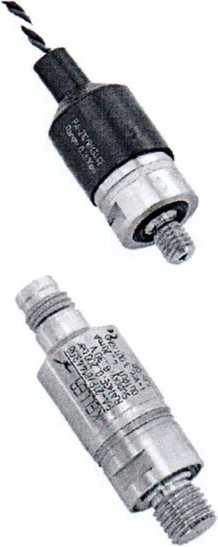

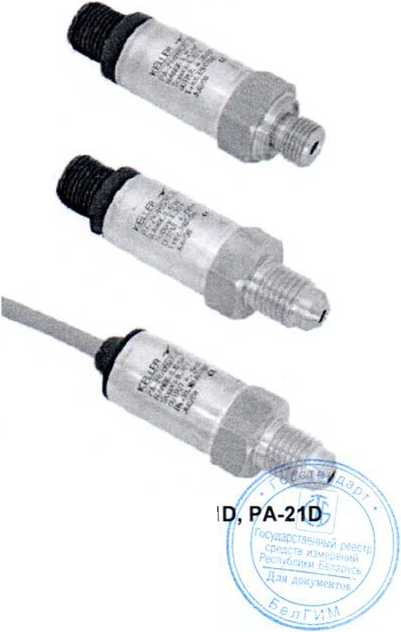

Рисунок 2 - Внешний вид преобразователей моделей 21PY, 21D
РА-21 D RFID, PAA-21D RFID
РА-21 DC RFID, PAA-21 DC RFID
Рисунок 3 - Внешний вид преобразователей моделей 21D RFID, 21 DC RFID

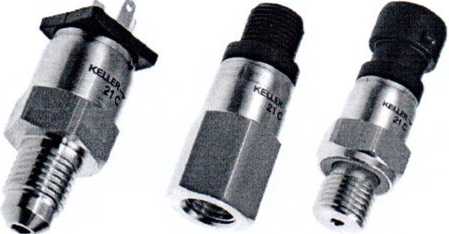

PAA-21C, PR-21C, PA-21C
Рисунок 4 - Внешний вид преобразователей модели 21С
DCX-XX
DCX-XX SG, DCX-XX VG
Рисунок 5 - Внешний вид преобразователей моделей DCX-XX (-SG, -VG, -PVDF, -22 АА, -CTD)
PAA-22DT, PR-22DT, PA-22DT

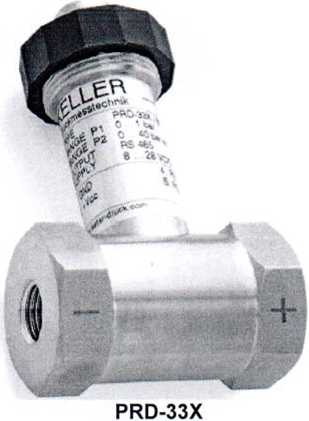

Рисунок 6 - Внешний вид преобразователей моделей 22DT, PRD-33X
PAA-23SY, PR-23SY, PA-23SY
PAA-25Y, PR-25Y, PA-25Y
Рисунок 7 - Внешний вид преобразователей моделей 23SY, 25Y
PAA-23, PR-23, РА-23, PD-23, PD-33X
РАА-23Х, PR-23X, РА-23Х,
РАА-23ХС, PR-23XC, РА-23Хс,
РАА-ЗЗХ, PR-33X, РА-ЗЗХ
PAA-25, PR-25, РА-25, РАА-35Х, PR-35X, РА-35Х
Рисунок 8 - Внешний вид п
реобразователей моделей 23, 23Х, 23Хс,
РАА-35НТ, PR-35HT, РА-35НТ РАА-35НТТ, PR-35HTT, РА-35НТТ РАА-35НТС, PR-35HTC, РА-35НТС
Рисунок 9 - Внешний вид преобразователей моделей 35Х НТ, 35Х HTT, 35Х НТС
PAA-26Y, PR-26Y
PAA-25F, PR-25F, PA-25F

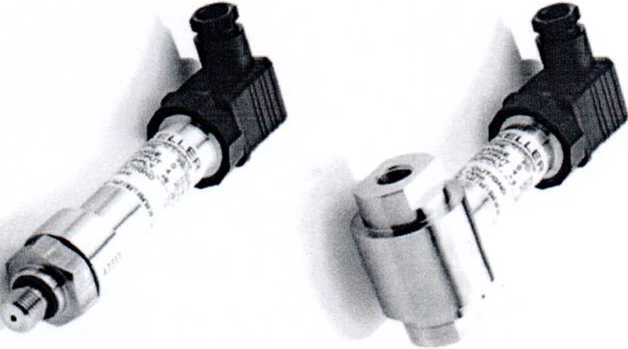

Рисунок 10 - Внешний вид преобразователей моделей 25F, 26Y
PAA-36XKY, PR-36XKY
Рисунок 11 - Внешний вид преобразователей моделей 36XS, 36XW,
PAA-36XW, PR-36XW
PAA-36XiW, PR-36XiW
PAA-36XiW CTD, PR-36XiW CTD
Рисунок 12 - Внешний вид преобразователей моделей 36XiW, 36XiW CTD
Версия для низких давлений
Версия для средних давлений

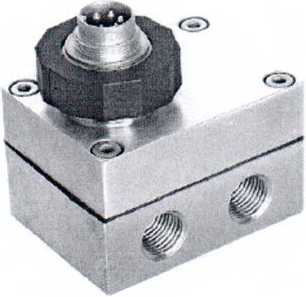

Рисунок 13 - Внешний вид преобразователей модели PD-39X

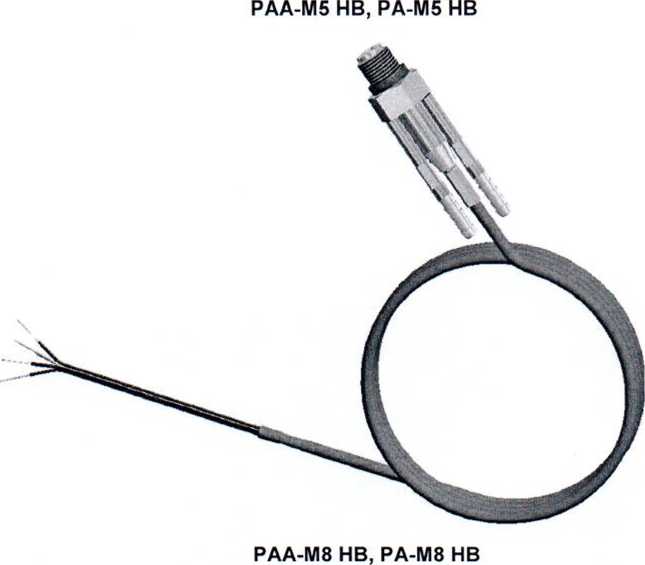

Рисунок 15 - Внешний вид преобразователей моделей MX НВ (М5 НВ, М8 НВ)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей представлены в таблицах 1-9.
Таблица 1 - Метрологические и технические характеристики преобразователей моделей 21Y, 21PY, 21D, 21D RFID, 21DC RFID
|
Наименование характеристики |
Исполнение | |||
|
PAA-21Y PR-21Y РА-21 Y |
PAA-21PY РА-21 PY |
PAA-21D PR-21D РА-21 D |
PAA-21D RFID PAA-21DC RFID РА-21 DC RFID PA-21D RFID | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0 до 100 (от 0 до 10ОО) |
от 0 до 60 (от 0 до 600) |
от 0 до 100 (от 0 до 1000) |
от 0 до 100 (от 0 до 1000) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0; -1) |
0; -0,1 (0; -1) |
0; -0,1 (0; -1) |
0; -0,1 (0;-1) |
|
Предельное допускаемое давление, % от ВПИ <1) |
от 110 до 200 (макс. 1100 бар) |
от 110 до 200 (макс. 700 бар) |
от 110 до 400 (макс. 1200 бар) |
от 110 до 400 (макс. 1200 бар) |
|
Пределы допускаемой основной приведённой погрешности у, % от диапазона измерений |
±0,25 ±0,5 |
±0,25 ±0,5 |
±0,1 ±0,15 ±0,25 |
±0,15 ±0,25 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,4у/10°С (от-10 °C до +80 °C) |
0,4у/10°С (от-10 °C до +80 °C) |
0,4у/10°С (от-10 °C до +80 °C) |
0,4 у /10 °C (от-10 °C до +80 °C) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (2) |
±1,5 |
±1,5 |
±1,5 |
±0,7 |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +100 от -40 до +120 |
от -20 до +100 от -20 до +100 |
от -40 до +110 от -40 до +120 |
от -40 до +110 от -40 до +120 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 4 до 20 от 0,5 до 4,5 от 0 до 10 |
0,5 до 4,5 |
I2C |
RFID |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В s|) l|O * /У |
12 (24)(3) от8(13)(3) до 32 |
12 от 8 до 32 |
3,2 от 1,8 до 3,6 |
не требует питания (21D RFID); встроенная LTC-батарея (21DC RFID) |
Продолжение таблицы 1
Исполнение
|
Наименование характеристики |
PAA-21Y PR-21Y РА-21 Y |
PAA-21PY РА-21 PY |
PAA-21D PR-21D PA-21D |
PAA-21D RFID PAA-21DC RFID РА-21 DC RFID РА-21 DRFID |
|
Масса, г, не более |
80 |
50 |
80 |
110 |
|
Габаритные размеры, мм, не более |
65; 019 |
45; 016 |
63; 019 |
50; 027 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP54 / IP65/IP67 (4) |
IP54 / IP67 (4) |
IP54/IP65/IP67 (4) |
IP67 |
Примечания:
<1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя).
<2) В остальном диапазоне температуры окружающей среды.
<3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя).
(4) В зависимости от применяемого разъёма.
Таблица 2 - Метрологические и технические характеристики преобразователей моделей 21 С, 22М, 22S, DCX-XX (-SG, -VG, -PVDF, -22 АА, -СТР)
|
Наименование характеристики |
Исполнение | |||
|
РАА-21С PR-21C РА-21 С |
РАА-22М РА-22М PAA-22S PA-22S |
DCX-XX* DCX-XX SG DCX-XX VG DCX-25 PVDF DCX-22 CTD DCX-22 SG CTD DCX-22 VG CTD |
DCX-22 АА DCX-22 АА CTD | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0 до 100 (от 0 до 1000) |
от 0,2 до 100 (от 2 до 1000) |
от 0,01 до 100 (от 0,1 до 1000) |
от 0,05 до 1 (от 0,5 до 10) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0; -1) |
0; -0,1 (0; -1) |
0 |
0 |
|
Предельное допускаемое давление, % от ВПИ (1) |
от 110 до 250 (макс. 1100 бар) |
от 110 до 300 (макс. 1100 бар) |
от 110 до 200 |
200 |
|
Пределы допускаемой основной приведённой погрешности у, % от диапазона измерений |
±0,25 ±0,5 |
±0,5 |
±0,05 ±0,1 ±0,25 |
±0,05 ±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,4у/10°С (от-10°С до +80°С) |
0,4-у / 10 °C (от 0 С до 50°С) |
0,3 у /10 °C (от-10°С до +40°С) |
0,З у/ 10 °C (от -10 С до +40 С) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
±2,5 (2) |
±2,0 (от 50°С до 80°С) ±4,0 (2) |
±0,1 (от -40 С до -10 С) ±0,25 (2> |
±0,1 (от -40°С до-10°С) ±0,25 (2) |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +125 от -40 до +150 |
от -40 до +125 от -40 до +125 |
от -40 до +100 от -40 до +125 |
от -40 до 100 от -10 до +80 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 0,5 до 4,5 |
от 4 до 20 от 0,5 до 4,5 |
RS485 |
RS485 |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В А Ш--------------- |
5 от 4,5 до 5,5 |
5(12)(3) от 4,75 до 5,25 (от 8 до 32)(3) |
батареи AAA, АА, аккумулятор |
батарея АА |
Продолжение таблицы 2
|
Наименование характеристики |
Исполнение | |||
|
РАА-21С PR-21C РА-21 С |
РАА-22М РА-22М PAA-22S PA-22S |
DCX-XX* DCX-XX SG DCX-XX VG DCX-25 PVDF DCX-22 СТО DCX-22 SG CTD DCX-22 VG СТО |
DCX-22 АА DCX-22 АА СТО | |
|
Масса, г, не более |
80 |
80 |
500 |
400 |
|
Габаритные размеры, мм, не более |
60; 019 |
60; 021 |
80 (сенсор 290); 016; 018; 022; 025; 038 |
320 (сенсор 88); 022 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP54/IP65/IP67 (4) |
IP67 |
IP68 |
IP68 |
* XX —диаметр корпуса: 16; 18; 22; 25; 38 мм.
Примечания:
(1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя).
<2) В остальном диапазоне температуры окружающей среды.
(3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя).
(4> В зависимости от применяемого разъёма.
Таблица 3 - Метрологические и технические характеристики преобразователей моделей 22DT, 23SY, 25Y, 23Х, 23Хс
|
Наименование характеристики |
Исполнение | |||
|
PAA-22DT PR-22DT PA-22DT |
PAA-23SY PR-23SY PA-23SY |
PAA-25Y PR-25Y PA-25Y |
РАА-23Х PR-23X РА-23Х РАА-23ХС PR-23XC РА-23ХС | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0,2 до 10 (от 2 до 100) |
от 0 до 100 (от 0 до 1000) |
от 0 до 100 (от Одо 1000) |
от 0 до 200 (от 0 до 2000) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0;-1) |
0; -0,1 (0;-1) |
0; -0,1 (0; -1) |
0; -0,1 (0;-1) |
|
Предельное допускаемое давление, % от ВПИ (1) |
200 |
от 110 до 500 (макс. 1100 бар) |
от 110 до 500 (макс. 1100 бар) |
от 110 до 500 |
|
Пределы допускаемой основной приведённой погрешности у, % от диапазона измерений |
±0,5 ±1,0 |
±0,25 ±0,5 |
±0,25 ±0,5 |
±0,01* ±0,025** ±0,05 ±0,1 ±0,25 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,45 у /10 °C (от 0°С до 90°С) |
0,3-у /10 °C (от-10°Сдо +80°С) |
0,3 у /10 °C (от-10°Сдо +80°С) |
0,25 у /10 °C (от 10 °C до 40 °C) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений |
±4,0 (2) |
±0,7(1)(2) ±1,5 <1)<2) |
±0 7<1)(2> ±1,5 <1)<2> |
±0,1*** / ±0,15*4 (от-10 °C до +10 °C и от 40 °C до 80 °C) ±0,25 (2) |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +140 от -40 до +140 |
от -40 до +100 от -55 до +150 |
от -40 до +100 от -55 до +125 |
от -40 до +120 от -55 до +150 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В У? .. Цифровой интерфейс |
от 0,5 до 4,5 |
от 4 до 20 от 0,5 до 4,5 от 0 до 5 от 0 до 10 |
от 4 до 20 от 0,5 до 4,5 от 0 до 5 от 0 до 10 |
от 4 до 20 от 0 до 10 от 0 до 5 от 0 до 2,5 от 0,1 до 2,5 RS 485 / CAN |
|
Наименование характеристики |
Исполнение | |||
|
PAA-22DT PR-22DT PA-22DT |
PAA-23SY PR-23SY PA-23SY |
PAA-25Y PR-25Y PA-25Y |
РАА-23Х PR-23X РА-23Х РАА-23ХС PR-23XC РА-23ХС | |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В |
5 от 4,75 до 5,25 |
12 (24)(3) от8(13)(3)до 32 |
12(24)(3) от 8 (13)(3) до 32 |
24 (3,7)(3) от 8 (6; 13) (3)до 28 (от 3,5 до 12)(3> |
|
Масса, г, не более |
60 |
130 |
130 |
450 |
|
Габаритные размеры, мм, не более |
60; 022 |
80; 024 |
80; 024 |
160; 022 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67 |
IP54 / IP65 - IP68 <4) |
IP54 / IP65 - IP68 <4) |
IP65/IP67/ IP68<4) |
|
* Только для преобразователей РА и РАА с цифровым выходным сигналом RS 485 / CAN с диапазоном измерений от 1 до 100 МПа (от 10 до 1000 бар). * * Только для преобразователей с цифровым выходным сигналом RS 485 / CAN с диапазоном измерений от 0,1 до 100 МПа (от 1 до 1000 бар). * ** Для преобразователей с цифровым выходным сигналом. * 4 Для преобразователей с аналоговым выходным сигналом. Примечания: < 1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя). < 2) В остальном диапазоне температуры окружающей среды. (3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя). (4> В зависимости от применяемого разъёма. | ||||
й моделей 23, 25, 25F, 26Y
4-
ческие и технические
п
|
Наименование характеристики |
Исполнение | |||
|
РАА-23 PR-23 РА-23 PD-23 |
РАА-25 PR-25 РА-25 |
PAA-25F PR-25F PA-25F |
PAA-26Y PR-26Y PA-26Y | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0 до 200 (от 0 до 2000) |
от 0 до 100 (от 0 до 1000) |
от 0,02 до 40 (от 0,2 до 400) |
от 0,01 до 3 (от 0,1 до 30) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0; -1) |
0; -0,1 (0; -1) |
0; -0,1 (0;-1) |
0; -0,1 (0; -1) |
|
Предельное допускаемое давление, % от ВПИ (1) |
от 110 до 500 |
от 110 до 500 |
от 200 до 500 |
от 200 до 500 |
|
Предельное допускаемое статическое давление для преобразователей PD, МПа (бар) |
от 20 до 60* (от 200 до 600)* |
- |
- |
- |
|
Пределы допускаемой основной приведённой погрешности у, % от диапазона измерений |
±0,2 ±0,25 ±0,5 |
±0,2 ±0,25 ±0,5 |
±0,2 ±0,25 ±0,5 |
±0,25 ±0,5 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,45у/10°С (от-10 °C до +80 °C) |
0,45у/10°С (от-10 °C до +80 °C) |
0,Зу/Ю°С (от-10°Сдо +80°С) |
0,3 у / Ю °C (от 0 °C до 50 °C) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (2) |
±0,75 |
±0,75 |
±0,7 (1) +1,5 (1> |
±1,0 |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +100 от -55 до +150 |
от -40 до +100 от -55 до +150 |
от -40 до +100 от -55 до +125 |
от -40 до +100 от -40 до +100 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 4 до 20 от 0 до 20 от 0 до 10 |
от 4 до 20 от 0 до 20 от 0 до 10 |
от 4 до 20 от 0 до 20 от 0,5 до 4,5 от 0 до 5 от 0 до 10 |
от 4 до 20 от 0 до 5 от 0,5 до 4,5 от 0 до 10 I2C |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В |
24 от 8 (10; 13)(3) до 28 |
24 от 8 (10; 13)(3)до28 |
12 (24)(3) от 8 (13)(3) до 32 |
24 от 8 (13)(3) до 32 |
Продолжение таблицы 4
Исполнение
|
Наименование характеристики |
РАА-23 PR-23 РА-23 PD-23 |
РАА-25 PR-25 РА-25 |
PAA-25F PR-25F PA-25F |
PAA-26Y PR-26Y PA-26Y |
|
Масса, г, не более |
450 |
200 |
440 |
120 |
|
Габаритные размеры, мм, не более |
160; 022 |
150; 022 |
80; 024 |
75; 021 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP65/IP67/IP68 (4) |
IP65 / IP67 / IP68 (4) |
IP65/IP67/IP68 (4> |
IP68 |
* По заказу до 100 МПа (1000 бар).
Примечания:
<1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя).
(2) В остальном диапазоне температуры окружающей среды.
(3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя).
(4) В зависимости от применяемого разъёма.
й ЗЗХ, 35Х, 35Х НТ, 35Х НТТ, 35Х НТС
5 —
ческие и технические
|
Наименование характеристики |
Исполнение | |||
|
РАА-ЗЗХ PR-33X РА-ЗЗХ PD-33X |
РАА-35Х PR-35X РА-35Х |
РАА-35Х НТ PR-35X НТ РА-35Х НТ РАА-35Х НТТ PR-35X НТТ РА-35Х НТТ |
РАА-35Х НТС PR-35X НТС РА-35Х НТС | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0 до 200 (от 0 до 2000) |
от Одо 100 (от 0 до 1000) |
от 0,02 до 100 (от 0,2 до 1000) |
от 0,1 до 100 (от 0,1 до 1000) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0; -1) |
0; -0,1 (0;-1) |
0; -0,1 (0; -1) |
0; -0,1 (0; -1) |
|
Предельное допускаемое давление, % от ВПИ <1) |
от 110 до 500 |
от 110 до 500 |
от 110 до 200 |
от 110 до 200 |
|
Предельное допускаемое статическое давление для преобразователей PD, МПа (бар) |
от 20 до 60* (от 200 до 600)* |
- |
- |
- |
|
Пределы допускаемой основной приведённой погрешности у, % от диапазона измерений |
±0,01** ±0,025*** ±0,05 ±0,1 ±0,25 |
±0,01** ±0,025*** ±0,05 ±0,1 ±0,25 |
±0,05 ±0,1 ±0,2 |
±0,05 ±0,1 ±0,2 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,25-у/10 °C (от 10 °C до 40 °C) |
0,25-у /10 °C (от 10 °C до 40 °C) |
0,25-у/10 °C (от 10 °C до 40 °C) |
0,25-у/ 10 °C (от 10 °C до 40 °C) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
±0,1*4 / ±0,15*5 (от-10 °C до+10 °C и от 40 °C до 80 °C) ±0,25 (2) |
±0,1*4 / ±0,15*5 (от -10 °C до +10 °C и от 40 °C до 80 °C) ±0,25 (2) |
±0,1 *4 / ±0,15*5 от -10 °C до +10 °C и от 40 °C до 80 °C) ±0,25 (2) |
±0,25 (от-40 °C до-10 °C) ±0,5 (2) |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +120 от -55 до +150 |
от -40 до +120 от -55 до +150 |
от -40 до +120 от -55 до +150 |
от -40 до +120 от -40 до +300 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 4 до 20 от 0 до 10 от 0 до 5 от 0 до 2,5 от 0,1 до 2,5 RS 485 / CAN |
от 4 до 20 от 0 до 10 от 0 до 5 от 0 до 2,5 от 0,1 до 2,5 RS 485 / CAN |
от 4 до 20 от 0 до 10 RS 485 |
от 4 до 20 от 0 до 10 RS 485 |
|
Наименование характеристики |
Исполнение | |||
|
РАА-ЗЗХ PR-33X РА-ЗЗХ PD-33X |
РАА-35Х PR-35X РА-35Х |
РАА-35Х НТ PR-35X НТ РА-35Х НТ РАА-35Х НТТ PR-35X НТТ РА-35Х НТТ |
РАА-35Х НТС PR-35X НТС РА-35Х НТС | |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В |
24 (3,7)(3) от 8 (6; 13)'3>до 28 (от 3,5 до 12)(3) |
24 (3,7)(3) от 8 (6; 13)(3>до 28 (от 3,5 до 12)(3) |
24 от8(13)(3) до 32 |
24 от 8 (13)(3) до 32 |
|
Масса, г, не более |
500 |
450 |
300 |
300 |
|
Габаритные размеры, мм, не более |
150; 034 |
160; 022 |
169; 025 |
169; 025 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP65 / IP67 / IP68 (4) |
IP65 / IP67 / IP68 (4) |
IP65 / IP67 / IP68 <4) |
IP65/IP67 <4) |
|
* По заказу до 100 МПа (1000 бар). * * Только для преобразователей РА и РАА с цифровым выходным сигналом RS 485 / CAN с диапазоном измерений от 1 до 100 МПа (от 10 до 1000 бар). “‘Только для преобразователей с цифровым выходным сигналом RS 485/ CAN с диапазоном измерений от 0,1 до 100 МПа (от 1 до 1000 бар). * 4 Для преобразователей с цифровым выходным сигналом. Для преобразователей с аналоговым выходным сигналом. Примечания: < 1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя). (2) В остальном диапазоне температуры окружающей среды. (3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя). <4) В зависимости от применяемого разъёма. | ||||
Таблица 6 - Метрологические и технические характеристики преобразователей моделей 36XS, 36XW, 36Х, 36XKY, 36XiW, 36XiW СТР
|
Наименование характеристики |
Исполнение | ||||
|
PAA-36XS PR-36XS |
PAA-36XW PR-36XW |
РАА-36Х PR-36X |
PAA-36XKY PR-36XKY |
PAA-36XiW PR-36XiW PAA-36XiW CTD PR-36XiW CTD | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0,01 до 5 (от 0,1 до 50) |
от 0,01 до 5 (от 0,1 до 50) |
от 0,01 до 5 (от 0,1 до 50) |
от 0,02 до 5 (от 0,2 до 50) |
от 0,01 до 5 (от 0,1 до 50) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0;-1) |
0; -0,1 (0;-1) |
0 |
0 |
0 |
|
Предельное допускаемое давление, % от ВПИ (1) |
от 150 до 250 |
от 150 до 250 |
от 150 до 500 |
от 150 до 250 |
от 150 до 500 |
|
Пределы допускаемой основной приведённой погрешности % от диапазона измерений |
±0,05 ±0,1 ±0,25 |
±0,05 ±0,1 ±0,25 |
±0,05 ±0,1 ±0,25 |
±0,25 ±0,5 |
±0,02 ±0,05 ±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,35-у /10 °C (от 0 °C до 50 °C) |
0,25 у /10 °C (от 0 °C до 50 °C) |
0,25у/10°С (от 0 °C до 50 °C |
0,4у/10°С (от 0 °C до 50 °C) |
0,25 у/ 10 °C (от 0 °C до 50 °C) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (1)(2) |
±0,2 ±0,25 |
±0,1* ±0,15** ±0,25 |
±0,15* ±0,2** ±0,25 |
±0,2 ±0,5 |
±0,1 ±0,2 |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +80 от -40 до +100 |
от -40 до +80 от -40 до +100 |
от -40 до +80 от -40 до +100 |
от -10 до +80 от -20 до +100 |
от -20 до +80 от -20 до +80 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 4 до 20 от 0 до 10 RS 485 |
от 4 до 20 от 0 до 10 от 0 до 5 от Одо 2,5 от 0,1 до 2,5 RS 485 |
от 4 до 20 от 0 до 10 RS 485 |
от 4 до 20 от 0 до 10 от 0 до 5 от 0 до 2,5 от 0,1 до 2,5 RS 485 |
RS 485 / SDI-12 |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В |
12 от 8 до 28 |
24 (3,7)(3) от8(13)(3) до 32 (от 3,5 до 12)(3) |
24 от 3,5 до 32 |
24 (3,7)(3) от8(13)(3)до 32 (от 3,5 до 12)(3) |
24 (3,7)(3) от 6 (З,2)(3)до 32 |
ие таблицы 6
|
Наименование характеристики |
Исполнение | ||||
|
PAA-36XS PR-36XS |
PAA-36XW PR-36XW |
РАА-36Х PR-36X |
PAA-36XKY PR-36XKY |
PAA-36XiW PR-36XiW PAA-36XiW CTD PR-36XiW CTD | |
|
Масса, г, не более |
220 |
290 |
130 |
200 |
300 |
|
Габаритные размеры, мм, не более |
150; 016 |
230; 022 |
150; 022 |
150; 032 |
200; 022 |
|
Степень защиты оболочки по ГОСТ 14254 (IЕС 529) |
IP68 |
IP68 |
IP68 |
IP68 |
IP68 |
* Для преобразователей с цифровым выходным сигналом.
* * Для преобразователей с аналоговым выходным сигналом.
Примечания:
< 1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя).
(2) В остальном диапазоне температуры окружающей среды.
(3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя).
,o
?,в
Таблица 7 - Метрологические и технические характеристики преобразователей моделей PD-39X, PRD-33X
|
Наименование характеристики |
Исполнение | ||
|
PD-39X |
PRD-33X | ||
|
канал Р1 (дифференциальное давление) |
канал Р2 (абсолютное давление) | ||
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0,01 до 30 (от 0,1 до 300) |
от 0,035 до 1 (от 0,35 до 10) |
4 (40) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0 |
0; -0,1 (0;-1) |
0 |
|
Предельное допускаемое давление, МПа (бар) |
от 1 до 45 (от 10 до 450) |
4 (40) |
- |
|
Предельное допускаемое статическое давление, МПа (бар) |
от 0,02 до 30 (от 0,2 до 300) |
4 (40) |
- |
|
Пределы допускаемой основной приведённой погрешности Y, % от диапазона измерений |
±0,05 +0,1 ±0,25 |
±0,05 ±0,1 ±0,25 |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
0,4 у / 10 °C (от-10 °C до +80 °C) |
О,3у/1О°С (от -30 °C до +60 °C) |
0,3 у / 10 °C (от -30 °C до +60 °C) |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (2) |
±0,15 |
±0,2 (1) ±0,4 (1) ±1,0 (1) |
±0,3 |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -40 до +100 от -40 до +100 |
от -40 до +80 от -40 до +80 | |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 4 до 20 от 0 до 10 RS 485 |
RS485 | |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В |
24 от 8 (13)(3) до 32 |
24 (3,7)(3) от 8 до 32 (от 3,2 до 32)(3) | |
Продолжение таблицы 7
|
Наименование характеристики |
Исполнение | ||
|
PD-39X |
PRD-33X | ||
|
канал Р1 (дифференциальное давление) |
канал Р2 (абсолютное давление) | ||
|
Масса, г, не более |
760 |
440 | |
|
Габаритные размеры, мм, не более |
71; 70; 44 |
87; 57; 36 | |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP65/IP67/IP68 (4) |
1Р65/1Р67/1Р68<4> | |
Примечания:
(1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя).
<2) В остальном диапазоне температуры окружающей среды.
(3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя).
(4) В зависимости от применяемого разъёма.
Для доку
Таблица 8 - Метрологические и технические характеристики преобразователей моделей 41Х, 46Х, MX НВ
|
Наименование характеристики |
Исполнение | ||
|

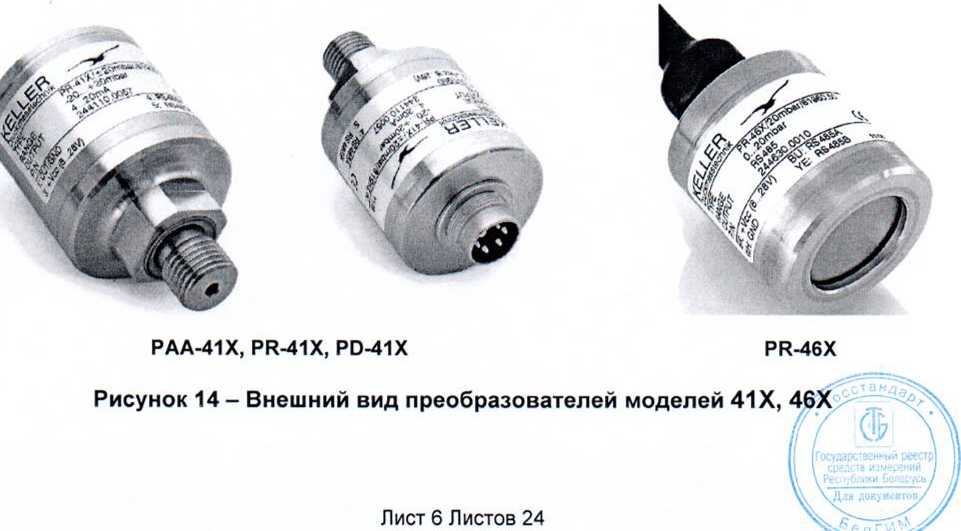

РАА-41Х PR-41X PD-41X |
PR-46X |
РАА-МХ* НВ РА-MX* НВ | |
|
Верхние пределы измерений (ВПИ), МПа (бар) |
от 0,0005 до 1 (от 0,005 до 10) |
от 0,0005 до 0,03 (от 0,005 до 0,3) |
от 0,1 до 10 (от 1 до 100) |
|
Нижние пределы измерений (НПИ), МПа (бар) |
0; -0,1 (0; -1) |
0 |
0; -0,1 (0; -1) |
|
Предельное допускаемое давление, % от ВПИ <1) |
от 500 до 2000 |
от 500 до 1000 |
от 200 до 500 |
|
Предельное допускаемое статическое давление для преобразователей PD, МПа (бар) |
от 1 до 10 (от 10 до 100) |
- |
- |
|
Пределы допускаемой основной приведённой погрешности у, % от диапазона измерений |
±0,05** ±0,1 ±0,25 |
±0,05** ±0,1 ±0,25 |
±0,1 ±0,25 ±0,5 ±1,0 |
|
Пределы допускаемой приведённой погрешности в диапазоне температуры окружающей среды, % от диапазона измерений (в диапазоне температуры окружающей среды) |
±0,1 (3) ±0,2 (3) ±0,3(3) (от 10 °C до 50 °C) ±1,0 <2> |
±0,1 (3> ±0,2 (3) ±0,3(3) (от 10 °C до 50 °C) ±1,0 <2) |
±0,5 (от -20 °C до +125 °C)*** ±1,0 (от -40 °C до +180 °C)*** |
|
Диапазон температуры окружающей среды рабочих условий и температуры хранения, °C Диапазон температуры рабочей среды, °C |
от -30 до +80 от -30 до +100 |
от -30 до +80 от -30 до +100 |
от -40 до +125 от -50 до +200 (+11 ОО)*4 |
|
Диапазон выходного сигнала силы постоянного тока, мА напряжения постоянного тока, В Цифровой интерфейс |
от 4 до 20 от 0 до 10 RS 485 |
от 4 до 20 от 0 до 10 RS 485 |
от 0 до 10 |
|
Напряжение питания постоянного тока номинальное, В Диапазон напряжения питания постоянного тока, В |
24 от 8 (13)(3) до 32 |
24 от 8(13)(3) до 28 |
12 от8(13)<3) до 32 |
Продолжение таблицы 8
|
Наименование характеристики |
Исполнение | ||
|
РАА-41Х PR-41X PD-41X |
PR-46X |
РАА-МХ* НВ РА-MX* НВ | |
|
Масса, г, не более |
200 |
130 |
160 |
|
Габаритные размеры, мм, не более |
70; 052 |
80; 038 |
80 (сенсор 40); 022 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP40 / IP65 / IP67 <4) |
IP68 |
IP67 |
|
* X - диаметр резьбы, мм. “Для преобразователей с диапазоном измерений от 0,001 МПа (от 0,01 бар). “* Диапазоны температуры рабочей среды. * 4 С адаптером для принудительного охлаждения. Примечания: < 1) В зависимости от диапазона измерений (смотреть спецификации фирмы-изгтовителя). (2) В остальном диапазоне температуры окружающей среды. <3) В зависимости от выходного сигнала (смотреть спецификации фирмы-изгтовителя). <4) В зависимости от применяемого разъёма. | |||
Таблица 9 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °C - атмосферное давление окружающего воздуха, кПа - относительная влажность окружающего воздуха, %, не более |
от 21 до 25 от 84 до 106,7 100 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Основной комплект поставки включает:
- преобразователь;
- паспорт (по заказу);
- руководство по эксплуатации (1 экз. на партию);
- упаковка.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Keller AG fur Druckmesstechnik”, Швейцария
СТБ 8069-2017 Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки
Заключение
Преобразователи давления измерительные PR, РА, PAA, PRD, PD, DCX соответствуют документации фирмы “Keller AG fur Druckmesstechnik”, Швейцария.
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «Безопасность низковольтного оборудования» (регистрационный номер декларации о соответствии № ТС N RU Д-СН.ПЩ01 .В.09824 от 12.10.2016), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU С-СН.ГБ06.В.00517 от 02.04.2015).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
