Счетчики однофазные статические АГАТ 1
| Номер в ГРСИ РФ: | РБ 03 13 6219 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | АО "ЗАВОД МЗЭП", г. Москва |
|
Описание типа РБ 03 13 6219 17 [2017-05-18]
rb-03-13-6219-17_2017-05-18.pdf
|
Скачать |
Счетчики однофазные статические АГАТ 1 (далее - счетчики) предназначены для измерения и однотарифного учета активной электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6219 17 |
| Наименование | Счетчики однофазные статические АГАТ 1 |
| Год регистрации | 2017 |
| Номер сертификата | 10926 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2021-03-28 |
| Получатель сертификата | АО "ЗАВОД МЗЭП", г. Москва, Россия (RU) |
Производитель / Заявитель
АО "ЗАВОД МЗЭП"
Адрес: ул. Серпуховский вал, д. 7, г. Москва, 115191
Контакты: (495)641-26-87
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ПФ2.720.021 МП (2015 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №02-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6219 17 [2017-05-18]
rb-03-13-6219-17_2017-05-18.pdf
|
Скачать |
Описание типа
Назначение
Счетчики однофазные статические АГАТ 1 (далее - счетчики) предназначены для измерения и однотарифного учета активной электрической энергии.
Описание
Счётчики представляют собой измерительные приборы, основанные на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии. Счётчики состоят из датчиков тока и напряжения, аналого-цифровых преобразователей, суммирующего устройства, являющегося также устройством отображения информации; цифровых выходов.
Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением активной электроэнергии методом аналого-цифрового преобразования и выводом данных на устройство отображения информации.
В качестве датчиков тока используется шунт. В качестве датчиков напряжения используются наборы резистивных делителей.
Аналого-цифровые преобразователи, выполнены на базе специализированных микросхем.
Суммирующее устройство (устройство отображения информации) представляет механическое отсчётное устройство.
Цифровые выходы счётчика представляют собой гальванически изолированные от остальных цепей импульсные выходы и светодиодные индикаторы, предназначенные для поверки счетчиков. Измерение учет с нарастающим итогом активной электрической энергии проводится суммирующим устройством исходя из данных, полученных от аналогово-цифровых преобразователей.
Сокращенное условное обозначение счетчиков соответствует структуре обозначений.
Таблица 1
|
максимальный ток |
тип корпуса |
обозначение счетчика |
|
50 |
1 |
АГАТ 1-1 |
|
60 |
3 |
АГАТ 1-3 |
|
60 |
4 |
АГАТ 1-4 |

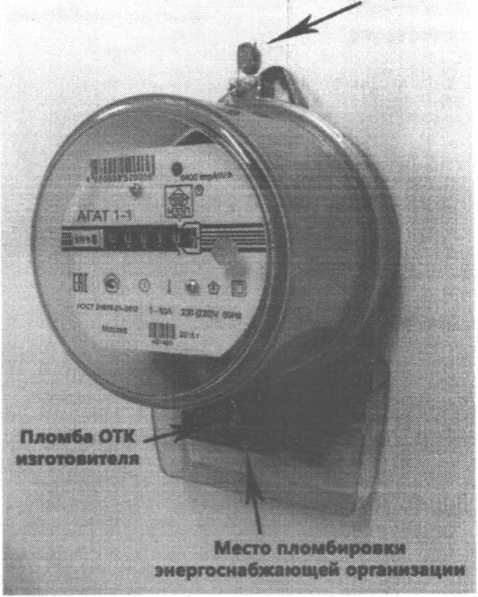

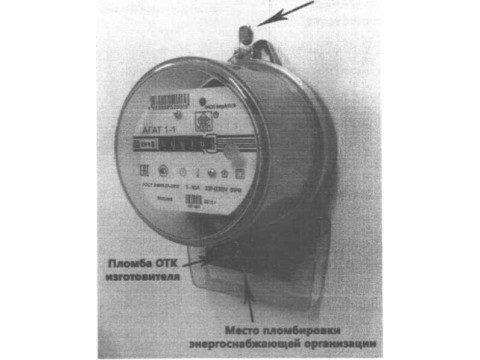

Фотографии с указанием места пломбирования представлены на рис. 1-3.
Пломба поверителя
Рисунок 1
Место пломбировки энергоснабжающей организации
Место пломбировки энергоснабжающей организации

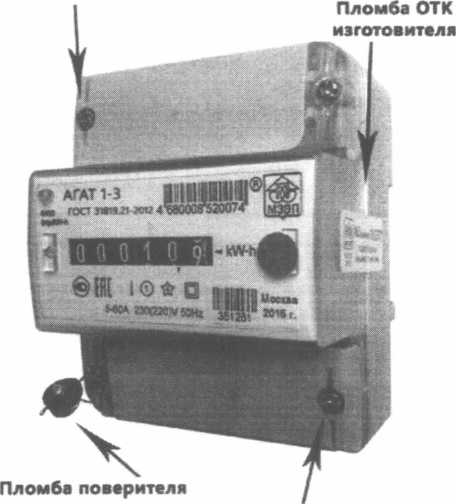

Рисунок 2

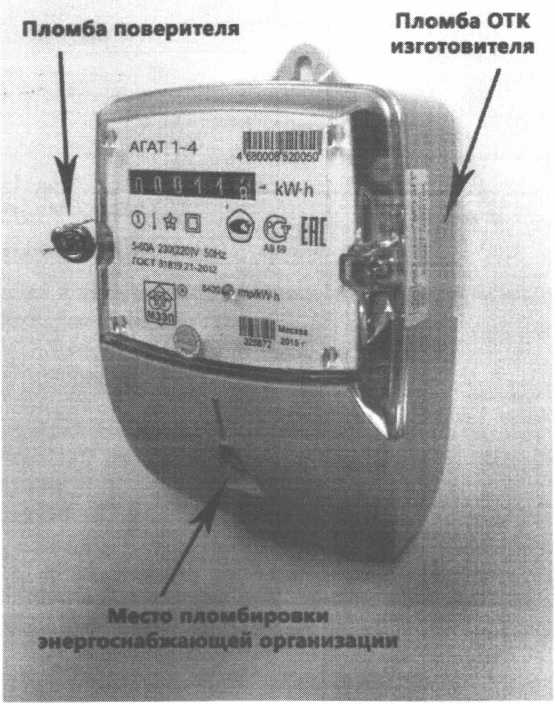

Рисунок 3
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Класс точности по ГОСТ 31819.21-2012 |
1,0 |
|
Номинальное напряжение, В |
230 |
|
Номинальная частота сети, Гц |
50 |
|
Номинальный ток, А |
5 |
|
Максимальный ток, А |
50, 60 |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчиков, не более, ВА (Вт) |
10(2) |
|
Полная мощность, потребляемая цепью тока счетчиков, не более, В А |
0,1 |
|
Стартовый ток (порог чувствительности) не менее, мА |
20 |
|
Цена одного разряда механического отсчетного устройства, кВт ч: -младшего -старшего |
0,1 10000 |
|
Постоянная счетчика, имп/кВтч |
3200, 6400 |
|
Параметры импульсного выхода: -максимат ьное напряжение. В - максимальный ток, мА |
24 30 |
|
Диапазон рабочих температур, °C: Относительная влажность при 25°С не более, % |
от минус 40 до + 70 ‘ 98 |
Продолжение таблицы 2
|
Средняя наработка на отказ, час |
141000 I |
|
Средний срок службы не менее, лет |
32 1 |
|
Масса не более, кг |
0,6 |
|
Габаритные размеры (длина, ширина, высота), не более, мм корпус 1: корпус 3: j корпус 4: |
210;137;115 118; 78; 65 163;106;56 |
|
! Степень защиты корпуса от пыли и воды |
1 IP51 |
Знак утверждения т ипа
наносится на щиток счетчика и на эксплуатационную документацию методом офсетной печат или другим способом, не ухудшающим качества.
Комплектность
В комплект поставки входят:
- счетчик электрической энергии,
- паспорт ПФ2.720.021ПС (в зависимости от исполнения: -01; -02; -03),
- коробка упаковочная,
- методика поверки ПФ2.720.021 МП
Поверка
осуществляется в соответствии с документом ПФ2.720.021 МП «Счетчики однофазные статические АГАТ 1. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2015 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрических ЭТАЛОГИР 3000 или К 68001;
- эталонный счетчик ТЕСТГИР ДЗООО, класса 0,05 или У441, класса 0,2;
- универсальная пробойная установка УПУ-10.
Сведения о методах измерений
Методика измерений на счетчики однофазные статические АГАТ 1 приведена в паспорте ПФ2.720.021 ПС (ПФ2.720.021-01 ПС. ПФ2.720.021-02 ПС. ПФ2.720.021-03 ПС)
Нормативные документы
1, ГОСТ 31818.11-2012 (МЭК 62052-1 Г.2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ 31819.21-2012 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. ТУ 4228-001-66313781-2015 «Счетчики однофазные статические АГАТ Технические условия»
