Счетчики однофазные статические АГАТ 2

Назначение

Счетчики однофазные статические АГАТ 2 (далее -ния и многотарифного учета с нарастающим итогом ния характеристик электропотребления и параметров ка Счетчики могут использоваться в составе авто

для измере-ергии, измере-нагрузкой. распределения

электрической энергии.

Описание

Счетчики представляют собой измерительные приборы, основанные на принципе интегрирования мгновенных значений тока и напряжения, для получения значений мощности, энергии, тока, напряжения, коэффициента мощности.

Счетчики состоят из следующих основных частей, предназначенных для учета активной электрической энергии и вычисления параметров качества сети: датчиков тока и напряжения, аналого-цифровых преобразователей, устройства обработки информации, часов реального времени, энергонезависимой памяти, устройства отображения информации; испытательных выходов.

Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением активной электроэнергии методом аналого-цифрового преобразования при помощи устройства обработки информации, сохранением данных о потреблении в соответствии с тарифным расписанием и значением часов реального времени в энергонезависимой памяти и выводом данных на устройство отображения информации, а также по запросу на цифровые интерфейсы.

В качестве датчиков тока могут использоваться шунт или трансформатор тока. Для счетчиков с двумя датчиками тока: шунт и шунт в цепи нейтрали, шунт и трансформатор тока в цепи нейтрали. В счетчиках с двумя датчиками тока, устройство обработки информации счетчика определяет, по какому датчику протекает больший ток и ведет по этому датчику учет электрической энергии.

В качестве датчиков напряжения используются резистивные делители.

Аналого-цифровые преобразователи, устройство обработки информации, часы реального времени, энергонезависимая память выполнены на базе специализированных микросхем.

Устройство отображения информации представляет собой жидкокристаллический индикатор.

Испытательные выходы представляют собой гальванически изолированные от остальных цепей импульсные и оптические выходы, предназначенные для испытаний счетчиков.

Также счетчики могут содержать переменные части, обеспечивающие дополнительные функции:

- Цифровые интерфейсы: RS-232u, RS-485, предназначенные для изменения параметров конфигурации счетчиков, а также для работы в составе автоматизированных систем учета и распределения электрической энергии. Возможно совмещение цифрового интерфейса RS-232u и импульсного выхода с автоматическим переключением режимов.

- Оптический порт для изменения параметров конфигурации счетчиков. В некоторых исполнениях счетчиков может также выполнять функцию оптической кнопки управления индикацией на дисплее и управления нагрузкой. Срабатывание кнопки происходит при наличии предмета на расстоянии 0 - 20 мм от кожуха счетчика.

- Кнопки управления индикацией на дисплее и управления нагрузкой;

- Датчики вскрытия клеммной крышки и кожуха (электронные пломбы);

- Блок управления нагрузкой встроенным реле или блок управления нагрузкой посредством внешнего устройства (УЗО или независимый расцепитель);

- Датчик воздействия магнитного поля.

- Цифровые входы для подключения дополнительных датчиков.

Измерение и многотарифный учет с нарастающим итогом по каждому тарифу и суммарно по всем тарифам активной электрической энергии проводится устройством обработки информации исхода из данных, полученных от аналогово-цифровых преобразователей, и часов реального времени и сохраняются в энергонезависимую память. В зависимости от исполнения счетчиков проводится: расчет дополнительных параметров (активной мощности; коэффициента мощности; среднеквадратических значений тока и напряжения; частоты сетевого напряжения), учет и хранение в энергонезависимом устройстве базы данных событий, профилей мощности, суточных и месячных срезов энергии.

Для поддержания работы часов реального времени при отключении питания счетчика, установлена литиевая батарея. Срок службы батареи не менее срока службы счетчика при эксплуатации в установленном диапазоне технических характеристик. Ход часов при отсутствии питания счетчика обеспечивается с помощью встроенной литиевой батареи не менее 3 лет.

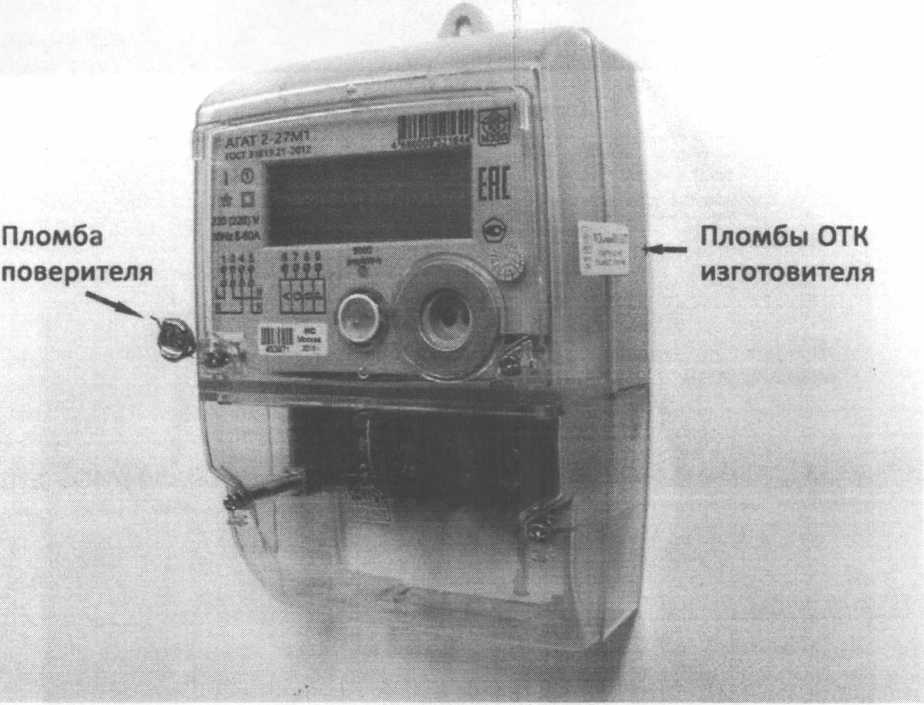

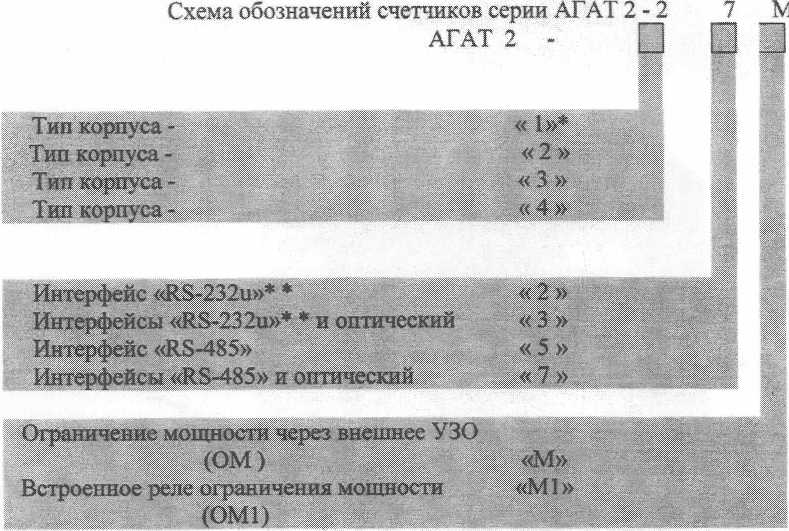

Пример условного обозначения счетчика с типом корпуса «2», интерфейсами «RS-485» и оптическим, встроенным реле ограничения мощности: АГАТ 2-27М1

Примечание *- максимальный ток при тапе корпуса « 1»- 50А максимальный ток при типе корпуса « 2», «3», «4»- 60 А

Все счетчики с ЖКИ, многотарифные, активной энергии с внутренним тарификатором.

** Интерфейс счетчика «RS-232H» подключается к COM-порту либо USB-порту (виртуальный COM-порт) персонального компьютера посредством преобразователей производства АО «ЗАВОД МЗЭП» ПФ6.644.053, ПФ 3.035.020

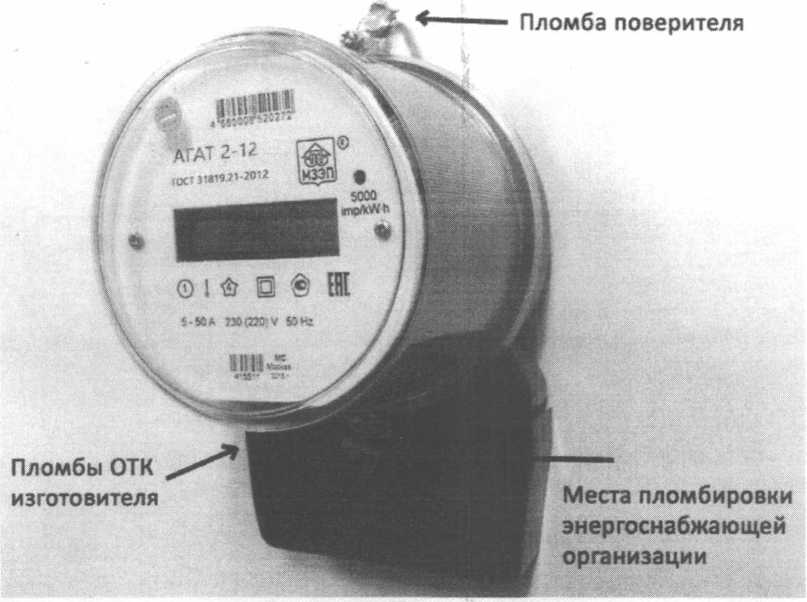

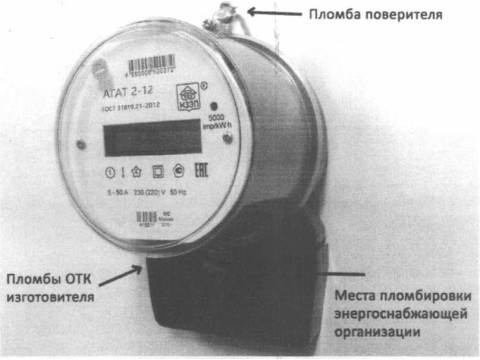

Рисунок 1 - Тип корпуса 1

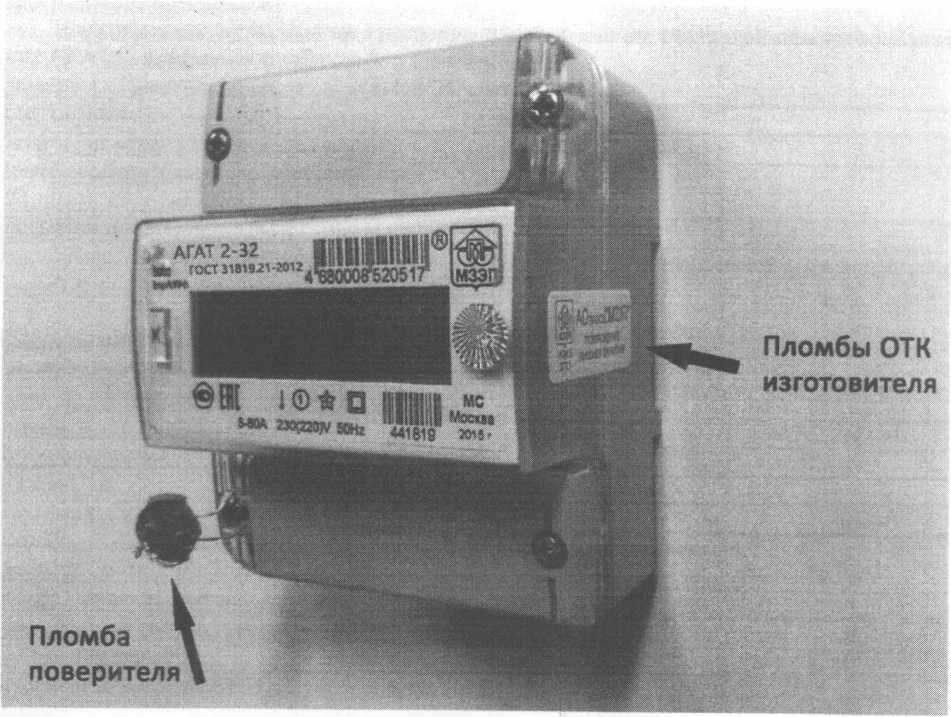

Рисунок 3 - Тип корпуса 3

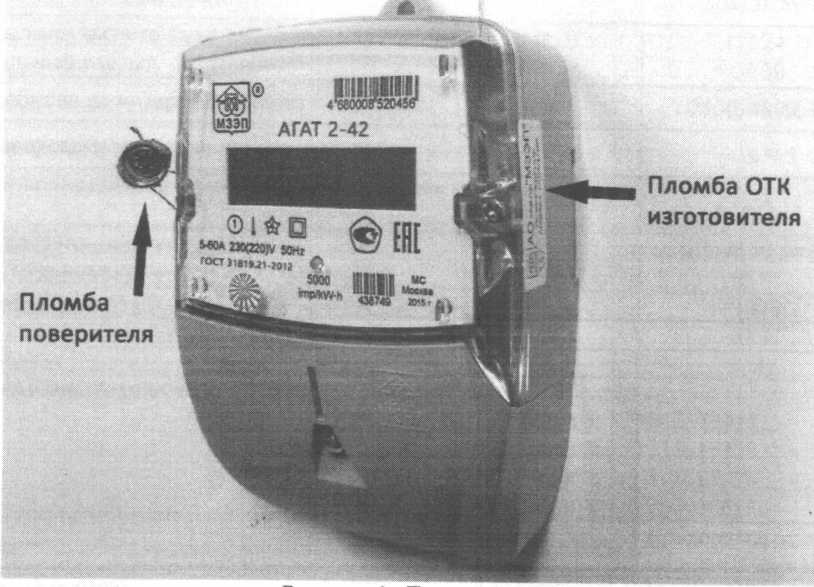

Программное обеспечение

Идентификационные данные программного обеспечения счетчиков однофазных статических АГАТ 2, приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков__________________________________________________________

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «Среднему» уровню по Р 50.2.077-2014..

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Звак утверждения типа

наносится на щиток счетчика и на эксплуатационную документацию методом офсетной печати или другим способом, не ухудшающим качества.

Комплектность

В комплект поставки входят:

- счетчик электрической энергии,

- паспорт ПФ2.720.ХХХ ПС (в зависимости от исполнения),

- коробка упаковочная,

- методика поверки* ПФ2.720.022 МП,

- руководство по эксплуатации ПФ2.720. XXX РЭ (в зависимости от исполнения).

♦ Примечание: поставляется по отдельному заказу организациям, проводящим поверку.

Поверка

осуществляется в соответствии с документом ПФ2.720.022 МП «Счетчики однофазные статические АГАТ 2. Методика поверки»», утвержденным ФГУП «ВНИИМС» в ноябре 2015 г.

В перечень основного поверочного оборудования входят:

- установка для поверки счетчиков электрических ETALOGYR 3000, госреестр № 17751-98 или Установки для поверки счетчиков электрической энергии К68001, госреестр №10075-85;

- Устройства для поверки счетчиков электрической энергии TESTGYR D3000. госреестр №16870-97;

Сведения о методах измерений

Методика измерений на счетчики однофазные статические АГАТ 2 приведена в руководстве по эксплуатации.

Нормативные документы

1. ГОСТ 31818.11-2012 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

2. ГОСТ 31819.21-2012 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

3. ТУ 4228-002-66313781-2015«Счетчики однофазные статические АГАТ 2. Технические условия».
