Измерители высоты облаков CL31
| Номер в ГРСИ РФ: | РБ 03 22 6216 17 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
|
Описание типа РБ 03 22 6216 17 [2017-06-22]
rb-03-22-6216-17_2017-06-22.pdf
|
Скачать |
Измерители высоты облаков CL31 (далее - измерители) предназначены для измерения высоты нижней границы облаков (вертикальной видимости).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 6216 17 |
| Наименование | Измерители высоты облаков CL31 |
| Год регистрации | 2017 |
| Номер сертификата | 10923 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2673-2017. |
Поверители
Скачать
|
Описание типа РБ 03 22 6216 17 [2017-06-22]
rb-03-22-6216-17_2017-06-22.pdf
|
Скачать |
Описание типа
Назначение
Измерители высоты облаков CL31 (далее - измерители) предназначены для измерения высоты нижней границы облаков (вертикальной видимости).
Область применения - метеорология, авиационная метеорология.
Описание
Принцип действия измерителя основан на измерении времени прохождения короткого импульса света в атмосфере от излучателя до рассеивающей нижней границы облака и его возврата на приемник.
Конструктивно измерители выполнены в виде единого модуля, внутри которого находятся излучатель и приемник, построенные по оптической схеме с одним объективом, процессорная плата, плата управления излучателем, блок питания переменным током, резервная аккумуляторная батарея, оконный кондиционер, внутренний обогреватель. В качестве излучателя используется полупроводниковый лазер на основе арсенида галлия и индия (GalnAs), в качестве приемника - кремниевый лавинный фотодиод.
Короткие лазерные импульсы от излучателя посылаются в вертикальном или почти вертикальном направлении. Отраженный луч, или обратное рассеяние, вызванное дымкой, туманом, мглой, выпадающими осадками и облаками, измеряется по мере прохождения лазерных импульсов атмосферы. Получаемый профиль обратного рассеяния, т.е. отношение интенсивности сигнала к высоте, запоминается и обрабатывается и, таким образом, определяется нижний край облачности. По скорости света, времени задержки между посылкой лазерного импульса и приемом отраженного сигнала, определяется высота нижней границы облаков.
Измеритель одновременно способен определить до трех сло^^бб^ан-ности. Если нижняя граница облачности размыта из-за осадков иг^ХуМ^а7\^> измеритель измеряет вертикальную видимость. н
Измерители работают непрерывно или по запросу. Для обмена информацией измерители имеют последовательные интерфейсы RS-232, RS-485.
Внешний вид измерителей приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на измерители приведена в Приложении А к описанию типа.

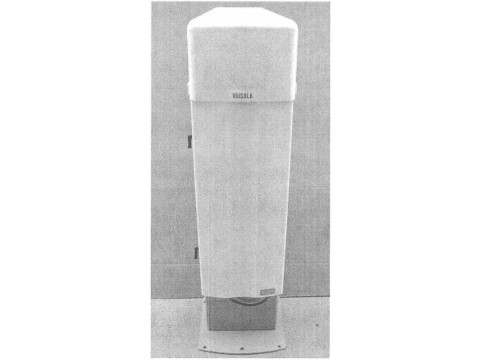

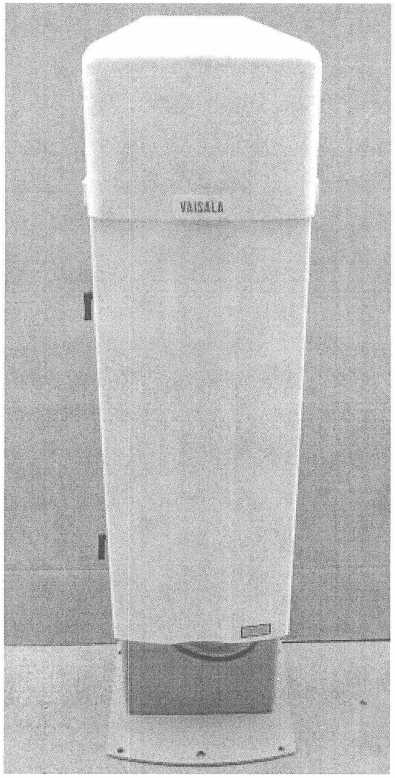

Рисунок 1 - Внешний вид измерителя
Влияние внешнего программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик измерителей. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение измерителя |
Наименование ПО |
Номер версии ПО | |
|
CL31 |
Внутреннее ПО |
2.027 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, метрологически значимая часть ПО останется без изменений. |
при условии, что | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики
измерителей
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений высоты облаков, м |
от 0 до 7600 |
|
Пределы допускаемой погрешности измерителя при измерении расстояния до твердой цели: - относительной, % - абсолютной, м (в зависимости от того, что больше) |
±1 ±5 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха при температуре плюс 25 °C, % |
от минус 40 до плюс 60 до 100 |
|
Выходной интерфейс |
RS-232 (RS-485) |
|
Диапазон напряжений питания от сети переменного тока с номинальной частотой 50 Гц, В |
от 207 до 253 |
|
Потребляемая мощность, Вт, не более |
310 |
|
Габаритные размеры, мм, не более |
1190x335x324 |
|
Масса, кг, не более |
32 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 66 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
Основной комплект поставки измерителей приведен в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
Измеритель высоты облаков CL31 в составе: | ||
|
CLO321 |
Оптический блок |
1 |
|
CLT321SP |
Излучатель |
1 |
|
CLR321 |
Приемник |
1 |
|
CLM311 |
Плата управления лазером |
1 |
|
CLE321SP |
Процессорная плата |
1 |
|
CLP321 |
Блок питания переменным током |
1 |
|
CLH311-230SP |
Внутренний обогреватель |
1 |
|
CLB311-230SP |
Оконный кондиционер |
1 |
|
4592 |
Батарея резервного питания |
1 |
|
СТ3838 |
Сигнальный кабель |
1 |
|
CT3839SP |
Силовой кабель |
1 |
|
DRW217429 |
Коаксиальный кабель |
1 |
|
Руководство по эксплуатации |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП. 2673-2017 "Измерители высоты облаков CL31. Методика поверки".
Заключение
Измерители высоты облаков CL31 соответствуют технической документации фирмы "Vaisala Oyj", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС BY/112 11.01. ТР004 003 20779, декларация действительна по 21.02.2022).
Межповерочный интервал - не более 12 месяцев (для измерителей, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
