Контроллеры программируемые Х20 System
| Номер в ГРСИ РФ: | РБ 03 23 4118 16 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H.", Австрия |
Контроллеры программируемые Х20 System (далее - контроллеры) предназначены для измерения, преобразования выходных аналоговых сигналов от первичных преобразователей, регистрации, хранения измеренных значений, приема и обработки дискретных сигналов, отображения, формирования и выдачи на объект управления дискретных и цифровых управляющих и регулирующих воздействий по различным законам регулирования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 4118 16 |
| Наименование | Контроллеры программируемые Х20 System |
| Год регистрации | 2016 |
| Номер сертификата | 10403 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2021-04-26 |
| Получатель сертификата | фирма "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H.", Австрия (AT) |
Производитель / Заявитель
фирма "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H."
Адрес: B&R Strasse 1, 5142 Eggelsberg
Контакты: +43 7748 6586-0 / +43 7748 6586-26
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1964-2009 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 23 4118 16 [2009-12-07]
rb-03-23-4118-16_2009-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 4118 16 [2016-10-12]
rb-03-23-4118-16_2016-10-12.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые Х20 System (далее - контроллеры) предназначены для измерения, преобразования выходных аналоговых сигналов от первичных преобразователей, регистрации, хранения измеренных значений, приема и обработки дискретных сигналов, отображения, формирования и выдачи на объект управления дискретных и цифровых управляющих и регулирующих воздействий по различным законам регулирования.
Модули контроллеров обеспечивают измерения сигналов:
- напряжения постоянного тока в диапазонах от 0 до 10 В, от минус 10 до плюс 10 В, от минус 11 до плюс 11В;
- силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА, от 0 до 22 мА;
- сопротивления постоянному току от 0,1 до 4500 Ом, от 0,05 до 2250 Ом, от 0,5 до 390 Ом;
- термопар типа К, J, S, N по СТБ ГОСТ Р 8.585 2004;
- термопреобразователей сопротивления типа Pt100 (W100=1,385), PtIOOO (W100=1,385) по ГОСТ 6651-2009.
Область применения: системы автоматического регулирования и управления технологическими процессами в различных областях хозяйственной деятельности.
Описание
Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока, активного сопротивления первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровым преобразованием и передачей измерительной информации.
Контроллеры имеют широкий спектр базовых модулей и модулей расширения, позволяющих конфигурировать систему в соответствии с требованиями потребителя.
В состав контроллеров входят следующие модули:
- аналоговые модули входов/выходов;
- коммуникационные модули - модули с интерфейсом RS-232/RS-422/RS-485 для подключения к различным периферийным устройствам, компьютерам и контроллерам. Сетевые модули для сетей Profibus/DP, Profinet RT, DeviceNet, CANopen;
- дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/ транзисторы);
- модули контроля положения - модули быстрого счета импульсов для подключения к инкрементальным энкодерам и модули позиционирования для серво- и шаговых приводов.
Место нанесения знака поверки приведено в приложении к описанию типа.
Внешний вид контроллеров представлен на рисунке 1.

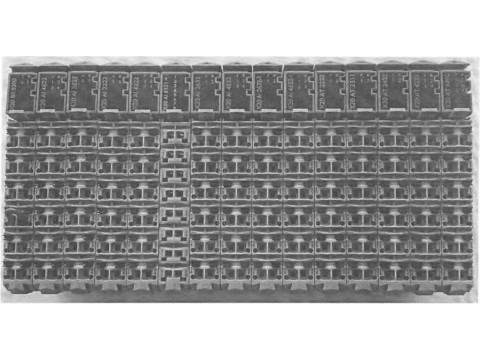

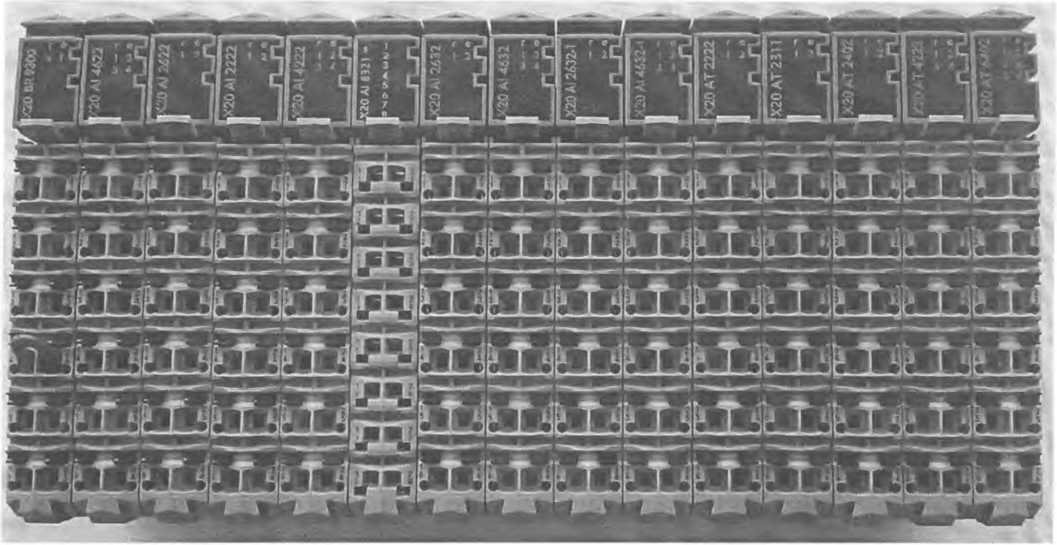

Рисунок 1 - Внешний вид контроллеров программируемых Х20 System
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей, входящих в состав контроллеров программируемых Х20 System, представлены в таблицах 1-3.
|
Измерительный модуль |
Диапазоны входных сигналов |
Пределы допускаемой основной погрешности при температуре (25 ± 5) °C |
Пределы дополнительной погрешности в рабочем диапазоне температур |
|
X20AI2222 (2 входа) |
от минус 10 до плюс 10 В |
±(0,08 % от ИВ + 0,015 % от ДИ) |
±(0,006 % от ИВ + 0,002 % от ДИ) / °C |
|
X20AI4222 (4 входа) |
от минус 10 до плюс 10 В |
±(0,08 % от ИВ + 0,015 % от ДИ) |
±(0,006 % от ИВ + 0,002 % от ДИ) / °C |
|
X20AI2622 (2 входа) |
от минус 10 до плюс 10 В |
±(0,08 % от ИВ + 0,015 % от ДИ) |
±(0,006 % от ИВ + 0,002 % от ДИ)/°C |
|
от 0 до 20 мА |
±(0,08 % от ИВ + 0,03 % от ВПИ) |
±(0,009 % от ИВ + 0,004 % от ВПИ) / °C | |
|
от 4 до 20 мА |
±(0,08 % от ИВ + 0,03 % от ВПИ) |
±(0,009 % от ИВ + 0,004 % от ВПИ) / °C | |
|
X20AI2632 (2 входа) |
от минус 10 до плюс 10 В |
±(0,08 % от ИВ + 0,01 % от ДИ) |
±(0,01 % от ИВ + 0,001 % от ДИ)/°C |
|
от 0 до 20 мА |
±(0,08 % от ИВ + 0,02 % от ВПИ) |
±(0,01 % от ИВ + 0,002 % от ВПИ) / °C | |
|
X20AI4622 (4 входа) |
от минус 10 до плюс 10 В |
±(0,08 % от ИВ + 0,015 % от ДИ) |
±(0,006 % от ИВ + 0,002 % от ДИ) / °C |
|
от 0 до 20 мА |
±(0,08 % от ИВ + 0,03 % от ВПИ) |
±(0,009 % от ИВ + 0,004 % от ВПИ) / °C | |
|
от 4 до 20 мА |
±(0,08 % от ИВ + 0,03 % от ВПИ) |
±(0,009 % от ИВ + 0,004 % от ВПИ) / °C | |
|
X20AI4632 (4 входа) |
от минус 10 до плюс 10 В |
±(0,08 % от ИВ + 0,01 % от ДИ) |
±(0,01 % от ИВ + 0,001 % от ДИ) / °C |
|
от 0 до 20 мА |
±(0,08 % от ИВ + 0,02 % от ВПИ) |
±(0,01 % от ИВ + 0,002 % от ВПИ) / °C | |
|
X20AI2632-1 (2 входа) |
от минус 11 до плюс 11В |
±(0,08 % от ИВ + 0,01 % от ДИ) |
±(0,01 % от ИВ + 0,001 % от ДИ) / °C |
|
от 0 до 22 мА |
±(0,08 % от ИВ + 0,02 % от ВПИ) |
±(0,01 % от ИВ + 0,002 % от ВПИ) / °C | |
|
X20AI4632-1 (4 входа) |
от минус 11 до плюс 11В |
±(0,08 % от ИВ + 0,01 % от ДИ) |
±(0,01 % от ИВ + 0,001 % от ДИ) / °C |
|
от 0 до 22 мА |
±(0,08 % от ИВ + 0,02 % от ВПИ) |
±(0,01 % от ИВ + 0,002 % от ВПИ) / °C | |
|
X20AI8321 (8 входов) |
от 0 до 20 мА |
±(0,08 % от ИВ + 0,03 % от ДИ) |
±(0,009 % от ИВ + 0,005 % от ДИ) / °C |
|
от 4 до 20 мА |
±(0,1 % от ИВ + 0,16 % от ДИ) |
±(0,0113 % от ИВ + 0,006 % от ДИ) / °C |
Примечания:
1. ИВ - значение измеряемой величины в В или мА;
2. ВПИ - верхнее значение измеряемой величины В или мА;
3. ДИ - диапазон измерения В или мА;
4. Диапазон рабочих температур для модулей X20AI2222, X20AI2622, X20AI2632, X20AI2632-1, X20AI4222, X20AI4622, X20AI4632, X20AI4632-1, X20AI8321, от минус 25 °C до плюс 60 °C (горизонтальная установка), от минус 25 °C до плюс 50 °C (вертикальная установка).
|
Измерительный модуль |
Диапазоны ВХОДНЫХ сигналов |
Пределы допускаемой абсолютной погрешности при температуре (25 ± 5) °C |
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур |
|
Х20АТ2222 (2 входа) |
от 0,1 до 4500 Ом |
±(0,037 % от ИВ + 0,015 % от ДИ) |
±(0,004 % от ИВ + 0,00015 % от ДИ)/°C |
|
от 0,05 до 2250 Ом | |||
|
Pt100, Wioo=1,385 (от минус 200 °C до плюс 850 °C) | |||
|
PtIOOO, Wioo=1,385 (от минус 200 °C до плюс 850 °C) | |||
|
Х20АТ4222 (4 входа) |
от 0,1 до 4500 Ом |
±(0,037 % от ИВ + 0,015 % от ДИ) |
±(0,004 % от ИВ + 0,00015 % от ДИ)/ °C |
|
от 0,05 до 2250 Ом | |||
|
Pt100, Wioo=1,385 (от минус 200 °C до плюс 850 °C) | |||
|
PtIOOO, Wioo=1,385 (от минус 200 °C до плюс 850 °C) | |||
|
Х20АТ2311 (2 входа) |
от 0,5 до 390 Ом |
±(0,0059 % от ИВ + 0,0015 % от ДИ) |
±(0,00065 % от ИВ + 0,000025 % от ДИ)/°C |
|
Pt100, Wioo=1,385 (от минус 200 °C до плюс 850 °C) |
Примечания:
1. ИВ - значение измеряемой величины в Ом или °C;
2. ДИ - диапазон измерения Ом или °C;
3. Диапазон рабочих температур для модулей Х20АТ2222, Х20АТ2311, Х20АТ4222 от минус 25 °C до плюс 60 °C (горизонтальная установка) от минус 25 °C до плюс 50 °C (вертикальная установка);
4. Номинальные статические характеристики термопреобразователей сопротивления в соответствии с
ГОСТ 6651-2009.
Таблица 3
|
Измерительный модуль |
Диапазоны ВХОДНЫХ сигналов |
Пределы допускаемой абсолютной погрешности при температуре (25 ± 5) °C |
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур |
|
Х20АТ2402 (2 входа) |
К (от минус 200 до плюс 1372) |
±0,11 % |
±(0,01 % от ИВ + 0,0024 % от ДИ)/°C |
|
J (от минус 210 до плюс 1200) |
±0,1 % |
±(0,01 % от ИВ + 0,0019 % от ДИ)/°C | |
|
S (от минус 50 до плюс 1768) |
±0,17 % |
±(0,01 % от ИВ + 0,0079 % от ДИ) / °C | |
|
N (от минус 200 до плюс 1300) |
±0,11 % |
±(0,01 % от ИВ + 0,0029 % от ДИ) / °C |
Продолжение таблицы 3
|
Измерительный модуль |
Диапазоны входных сигналов |
Пределы допускаемой абсолютной погрешности при температуре (25 ± 5) °C |
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур |
|
Х20АТ6402 (6 входов) |
К (от минус 200 до .плюс 1372) |
±0,11 % |
±(0,01 % от ИВ + + 0,0024 % от ДИ)/°C |
|
J (от минус 210 до плюс 1200) |
±0,1 % |
±(0,01 % от ИВ + + 0,0019 % от ДИ)/°C | |
|
S (от минус 50 до плюс 1768) |
±0,17% |
±(0,01 % от ИВ + + 0,0079 % от ДИ)/°C | |
|
N (от минус 200 до плюс 1300) |
±0,11 % |
±(0,01 % от ИВ + + 0,0029 % от ДИ) / °C |
Примечания:
1. ИВ - значение измеряемой величины в Ом или °C;
2. ДИ - диапазон измерения Ом или °C;
3. Диапазон рабочих температур от О °C до 55 °C (горизонтальная установка) от О °C до 50 °C (вертикальная установка);
4. Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки в соответствии с документацией фирмы "Bernecker+Rainer Industrie-Elektronik Ges.m.b.H." (Австрия) и согласованной с заказчиком спецификацией.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bernecker + Rainer Industrie-Elektronik Ges.m.b.H." (Австрия).
ГОСТ 12997-84. Изделия ГСП. Общие технические условия. Общие технические условия.
СТБ МЭК 61131-1 "Контроллеры программируемые. Общие требования."
СТБ МЭК 61131-2 "Контроллеры программируемые. Требования к оборудованию и испытаниям."
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1964-2009 "Контроллеры программируемые System 2005, Х20 System.
Методика поверки" с учетом извещения об изменении №1.
Заключение
Контроллеры программируемые Х20 System соответствуют документации фирмы "Bernecker+Rainer Industrie-Elektronik Ges.m.b.H." (Австрия), ГОСТ 12997-84, TP ТС 020/2011 (сертификат соответствия №ТС RU С-АТ.АВ72.В00489 от 26.12.2013 действителен по 25.12.2016).
Межповерочный интервал - не более 24 месяцев, для контроллеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 (действителен до 30.03.2019)
