Преобразователи давления VEGABAR, VEGADIF
| Номер в ГРСИ РФ: | РБ 03 04 2739 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Преобразователи давления VEGABAR, VEGADIF предназначены для измерения избыточного, абсолютного давления, разрежения и разности давления газа, пара, жидкости и преобразования в унифицированный выходной аналоговый 4-20 мА/HART или цифровой сигнал (Profibus РА; Foundation Fieldbus).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 2739 16 |
| Наименование | Преобразователи давления VEGABAR, VEGADIF |
| Год регистрации | 2016 |
| Номер сертификата | 10407 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2021-04-26 |
| Получатель сертификата | фирма "VEGA Grieshaber KG", Германия (DE) |
Производитель / Заявитель
фирма "VEGA Grieshaber KG"
Адрес: Postfach 1142-Am Hohenstein 113, 77757 Schiltach
Контакты: +49 7836 50-0 / +49 7836 50-201 / info@de.vega.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 2739 16 [2017-01-13]
rb-03-04-2739-16_2017-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2739 16 [2018-09-13]
rb-03-04-2739-16_2018-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2739 16 [2011-04-01]
rb-03-04-2739-16_2011-04-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления VEGABAR, VEGADIF предназначены для измерения избыточного, абсолютного давления, разрежения и разности давления газа, пара, жидкости и преобразования в унифицированный выходной аналоговый 4-20 мА/HART или цифровой сигнал (Profibus РА; Foundation Fieldbus).
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных областях деятельности.
Описание
Преобразователи давления состоят из корпуса, электронного блока и измерительного элемента, представляющего собой измерительную ячейку. Измерительные ячейки изготавливают трех исполнений: керамические емкостные, пьезорезисторные и тензометрические.
Принцип действия преобразователей давления состоит в следующем: под воздействием давления среды (преобразователь VEGABAR) или разницы давлений среды с положительной и отрицательной сторон (преобразователь VEGADIF) происходит деформация мембраны измерительного элемента, которая преобразуется микропроцессорным преобразователем в выходной цифровой или аналоговый сигнал.
Преобразователи давления могут оснащаться модулем индикации и настройки PLICSCOM (ЖКИ индикатор).
Преобразователи давления выпускают в обычном или взрывозащищенном исполнениях.
Преобразователи давления изготавливают в следующих модификациях: VEGABAR 14, VEGABAR 17, VEGABAR 51, VEGABAR 52, VEGABAR 53, VEGABAR 54, VEGABAR 55, VEGABAR 66, VEGABAR 67, VEGADIF 65, VEGABAR 81, VEGABAR 82, VEGABAR 83, VEGABAR 86, VEGABAR 87.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

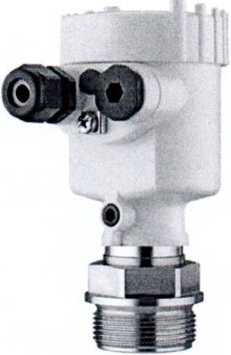

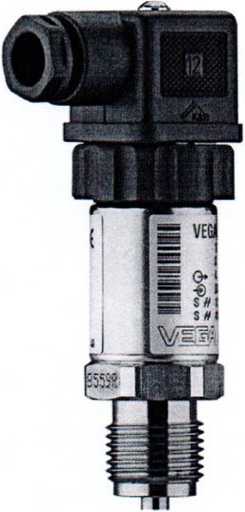

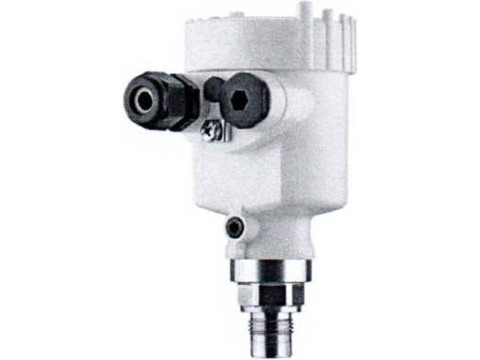

Внешний вид преобразователей давления приведен на рисунках 1-15.
Рисунок 1 - Внешний вид преобразователя давления VEGABAR 14
Рисунок 2 - Внешний вид преобразователя давления VEGABAR 17
Рисунок 3 - Внешний вид преобразователя давления VEGABAR 51
Рисунок 4 - Внешний вид преобразователя давления VEGABAR 52
Рисунок 5 - Внешний вид преобразователя давления
Рисунок 6 - Внешний вид преобразователя давления VEGABAR 54
Рисунок 7 - Внешний вид преобразователя давления VEGABAR 55

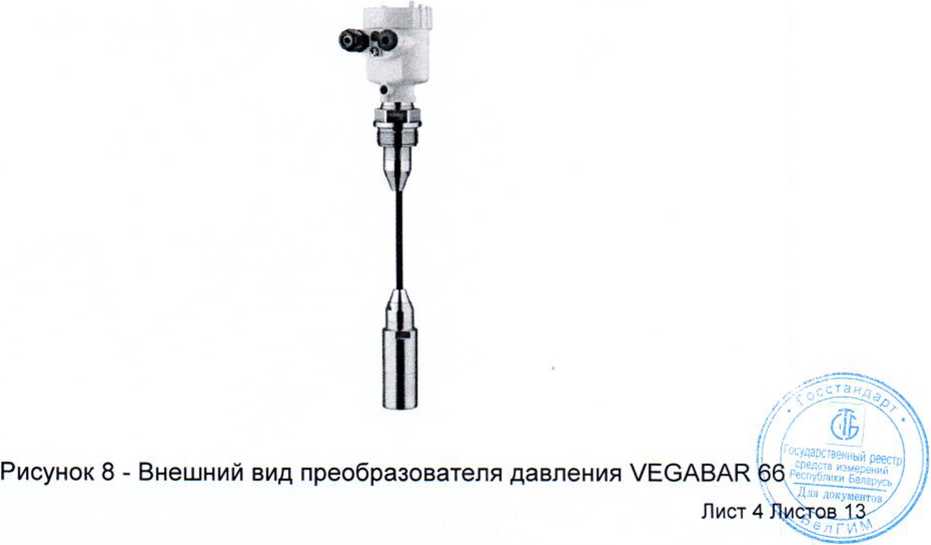

Рисунок 9 - Внешний вид преобразователя давления VEGABAR 67
Рисунок 10 - Внешний вид преобразователя давления VEGADIF 65
Рисунок 11 - Внешний вид преобразователя давления VEGABAR 81
Рисунок 12 - Внешний вид преобразователя давления VEGABAR 82
Рисунок 13 - Внешний вид преобразователя давления VEGABAR 83
Рисунок 14 - Внешний вид преобразователя давления VEGABAR 86
Рисунок 15 - Внешний вид преобразователя давления VEGABAR 87
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразов; телей давления VEGABAR, VEGADIF приведены в таблицах 1-4.
I I средств иэиедЯ \\ \ foWw» Белааю Лист 7 Листов
Таблица 1
|
Наименование характеристик и единицы измерения |
VEGABAR 14 |
VEGABAR 17 |
VEGABAR 51 |
|
Диапазон измерений избыточного давления, МПа |
от минус 0,1 до 6 |
от минус 0,1 до 100 |
от минус 0,1 до 40 |
|
Диапазон измерений абсолютного давления, МПа |
от 0 до 1,6 |
от 0 до 1,6 |
от 0 до 2,5 |
|
Диапазон температур измеряемой среды, °C (в зависимости от материала уплотнения изм. ячейки) |
от минус 40 до плюс 100 |
от минус 40 до плюс 150 |
от минус 40 до плюс 400 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 85 |
от минус 20 до плюс 80 |
от минус 40 до плюс 80 |
|
Пределы допускаемой основной приведенной погрешности |
±0,3%; ±0,5% |
±0,5 % |
±0,2 % (при D 1:1); ±0,2 % (при D свыше 1:1 до 1:5); ±0,3 % (при D свыше 1:5 до 1:10) ±0,5 % |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур |
±0,15 %/10 °C |
±0,2%/10°С ±0,4 %/10 °C (диап. изм. от 0 до 10 кПа и от 0 до 16 кПа) |
±0,05%/10°С |
|
Диапазон напряжения питания постоянного тока, В |
от 8 до 30 |
от 10 до 30 |
от 9 до 32 |
|
Выходной сигнал: аналоговый, мА |
4-20 |
4-20 |
4-20 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP65, IP67 (в зависимости от исполнения корпуса и разъема) |
IP65, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP65, IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
|
Масса, кг, не более (в зависимости от типа присоединения) |
1 |
1 |
10 |
Таблица 2
|
Наименование характеристик и единицы измерения |
VEGABAR 52 |
VEGABAR 53 |
VEGABAR 54 |
VEGABAR 55 |
|
Диапазон измерений избыточного давления, МПа |
от минус 0,1 до 7,2 |
от минус 0,1 до 100 |
от минус 0,1 до 7,2 |
от минус 0,1 до 2,5 |
|
Диапазон измерений абсолютного давления, МПа |
от 0 до 6 |
от 0 до 1,6 |
от 0 до 6 |
от 0 до 2,5 |
|
Диапазон температур измеряемой среды, °C (в зависимости от материала уплотнения изм. ячейки) |
от минус 40 до плюс 150 |
от минус 40 до плюс 150 |
от минус 40 до плюс 120 |
от минус 12 до плюс 200 |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
|
Пределы допускаемой основной приведенной погрешности (в зависимости от исполнения) |
±0,05 % ; ±0,075 % ; ±0,1 %; ±0,2 %; ±0,25 %; ±0,5 % |
±0,075 %; ±0,1 %; ±0,2%; ±0,25%; ±0,5 % |
±0,1 %; ±0,2 %; ±0,5 % |
±0,075%; ±0,1 %; ±0,2 %; ±0,25 %; ±0,5 % |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур |
от 0 до плюс 100 °C (0,05 %+0,1 %xTD)* от минус 40 °C до 0 и от 100 °C до плюс 150 °C (0,05 % +0,15% х TD)* |
0,05%/10°С xTD* |
±0,05%/10°С (при D 1:1); ±0,1 %/10°С (при D свыше 1:1 до 1:5); ±0,15 %/10 °C (при D свыше 1:5 до 1:10) |
от 0 до плюс 100 °C (0,05 % +0,1 % х TD)* от минус 12 °C до 0 и от 100 °C до плюс 200 °C (0,05 % +0,15% х TD)* |
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 36 |
от 14 до 36 |
от 12 до 36 |
от 12 до 36 |
|
Выходной сигнал: аналоговый, мА |
4-20 |
4-20 |
4-20 |
4-20 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
|
Масса, кг, не более (в зависимости от типа присоединения) |
10 |
10 |
10 |
10 |
|
Примечание * TD - отношение номинального диапазона измерения к установленному диапазону измерений | ||||
3
|
Наименование характеристик и единицы измерения |
VEGABAR 66 |
VEGABAR 67 |
VEGADIF 65 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 2,5 |
от 0 до 2,5 |
от минус 0,001 до 4,0 | |
|
Диапазон измерений дифференциального давления, МПа |
- |
- |
от 0,001 до 4,0 | |
|
Диапазон измерений абсолютного давления, МПа |
от 0 до 2,5 |
от 0 до 2,5 |
- | |
|
Диапазон температур измеряемой среды, °C (в зависимости от материала уплотнения изм. ячейки) |
от минус 20 до плюс 100 |
от минус 12 до плюс 100 |
от минус 40 до плюс 400 | |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 | |
|
Пределы допускаемой основной приведенной погрешности (в зависимости от исполнения) |
±0,1 %; ±0,2 %; ±0,5 % |
±0,1 %; ±0,2 %; ±0,5 % |
±0,05 %; ±0,075 %; ±0,15 %; ±0,25 %; ±0,5 % | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур |
0,05 %/10 °C х TD* |
0,05 %/10°С xTD* |
от -10°С до плюс 60 °C | |
|
1; 3 кПа |
(±0,31 х TD +0,06) % | |||
|
10 кПа |
(±0,18 х TD +0,02) % | |||
|
50; 300; 4000 кПа |
(±0,08 х TD +0,05) % | |||
|
1600 кПа |
(±0,1 х TD +0,1) % | |||
|
от минус 40°С до плюс 10 °C от 60 °C до 85 °C | ||||
|
1; 3 кПа |
(±0,45 xTD +0,1) % | |||
|
10 кПа |
(±0,3 х TD +0,15)% | |||
|
50; 300 кПа |
(±0,12 xTD +0,1)% | |||
|
1600 кПа |
(±0,15 xTD +0,2)% | |||
|
4000 кПа |
(±0,37 xTD +0,1)% | |||
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 36 |
от 12 до 36 |
от |
2 до 36 |
|
Выходной сигнал: аналоговый, мА цифровой |
4-20 |
4-20 |
4-20 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема); |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема); |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) | |
|
Масса, кг, не более (в зависимости от типа присоединения) |
30 |
30 |
6 | |
|
Примечание ^'TD - отношение номинального диапазона измерения к установленному диапазону измерений | ||||
/1
Таблица 4
|
Наименование характеристик и единицы измерения |
VEGABAR 81 |
VEGABAR 82 |
VEGABAR 83 |
VEGABAR 86 |
VEGABAR 87 |
|
Диапазон измерений избыточного давления, МПа |
от минус 0,1 до 100 |
от минус 0,1 до 100 |
от минус 0,1 до 100 |
от 0 до 2,5 |
от 0 до 2,5 |
|
Диапазон измерений абсолютного давления, МПа |
от 0 до 2,5 |
от 0 до 6 |
от 0 до 4 |
от 0 до 2,5 |
от 0 до 2,5 |
|
Диапазон температур измеряемой среды, °C (в зависимости от материала уплотнения изм. ячейки) |
от минус 90 до плюс 400 |
от минус 40 до плюс 150 |
от минус 40 до плюс 200 |
от минус 20 до плюс 100 |
от минус 12 до плюс 100 |
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
|
Пределы допускаемой основной приведенной погрешности (в зависимости от исполнения) |
±0,2 %; |
±0,05 % ;±0,1 %; ±0,2 %; |
±0,075 %; ±0,1 %; ±0,2 %; |
±0,1 %; |
±0,1 %; |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур |
0,05%/10°С |
0,15%/10°С |
0,15%/10°С |
0,20 %/10 °C |
0,20 %/10°С |
|
Диапазон напряжения питания постоянного тока, В |
от 9,6 до 35 |
от 9,6 до 35 |
от 9,6 до 35 |
от 9,6 до 35 |
от 9,6 до 35 |
|
Выходной сигнал аналоговый, мА |
4-20 |
4-20 |
4-20 |
4-20 |
4-20 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
IP66, IP67, IP68 (в зависимости от исполнения корпуса и разъема) |
|
Масса, кг, не более (в зависимости от типа присоединения) |
10 |
10 |
10 |
10 |
10 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки преобразователей давления определяется заказом в соответствии с технической документацией фирмы "VEGA Grieshaber KG" (Германия).
Базовая комплектация:
- преобразователь давления VEGABAR, VEGADIF
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «VEGA Grieshaber KG».
ГОСТ 22520-85 "Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ТСП. Общие технические условия".
СТБ 8069-2015 "Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки".
Заключение
Преобразователи давления VEGABAR, VEGADIF соответствуют технической документации фирмы "VEGA Grieshaber KG".
Преобразователи давления VEGABAR, VEGADIF соответствуют требованиям ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (регистрационные №ТС RU С-Ье.ГБ05.В.00066, дата регистрации 12.07.2013 и №ТС RU С-ОЕ.ГБ05.В.0Ю62, дата регистрации 03.04.2015); ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационный № RU Д-ОЕ.АУ04.В.17595, дата регистрации 27.05.2015).
Межповерочный интервал - не более 24 месяцев.
