Приборы для измерения электрических величин и показателей качества электрической энергии серии G4400
| Номер в ГРСИ РФ: | РБ 03 13 4077 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "ELSPEC Engineering Ltd.", Израиль |
Приборы для измерения электрических величин и показателей качества электрической энергии серии G4400 (далее - приборы серии G4400) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4077 16 |
| Наименование | Приборы для измерения электрических величин и показателей качества электрической энергии серии G4400 |
| Год регистрации | 2016 |
| Номер сертификата | 10410 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2021-04-26 |
| Получатель сертификата | фирма "ELSPEC Engineering Ltd.", Израиль (IL) |
Производитель / Заявитель
фирма "ELSPEC Engineering Ltd."
Адрес: P.O.Box 3019, 4 Shoham st., Caesarea Industrial Park 38900
Контакты: 972-4-627-2470 / 972-4-627-2465 / info@elspec-ltd.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1944-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 13 4077 16 [2010-06-11]
rb-03-13-4077-16_2010-06-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4077 16 [2017-11-10]
rb-03-13-4077-16_2017-11-10.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения электрических величин и показателей качества электрической энергии серии G4400 (далее - приборы серии G4400) предназначены для:
- измерения и регистрации показателей качества электрической энергии (далее -ПКЭ), регламентированных ГОСТ 32144-2013, а также международными стандартами EN 50160, IEC 61000-4-15, IEC 61000-4-7, IEC 61000-4-30;
- измерения и регистрации основных показателей энергопотребления в однофазных и трехфазных сетях: мгновенных, действующих значений напряжений и токов при синусоидальной и искаженной формах электрических сигналов; активной, реактивной и полной электрической мощности и энергии.
Область применения приборов серии G4400 - энергетическое обследование предприятий производителей и потребителей электрической энергии; проведение сертификации электрической энергии; технологический контроль и анализ (мониторинг) работоспособности схем релейной защиты, устройств управления и регулирования; технологический контроль и анализ (мониторинг) качества электрической энергии; комплектация метрологических лабораторий (в том числе передвижных).
Описание
Прибор серии G4400 состоит из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей (далее - АЦП), микропроцессора, электрически программируемых запоминающих устройств. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с ПЭВМ осуществляется с помощью цифровых интерфейсов. Питание прибора серии G4400 обеспечивается от входных сигналов напряжения или от внешнего источника питания.
Функциональные возможности различных исполнений приборов серии G4400 приведены в таблице 1.
Таблица 1 - Функциональные возможности приборов серии G4400
|
Наименование |
Приборы серии G4400 исполнений | ||
|
G4410 |
G4420 |
G4430 | |
|
Измеряемые величины и ПКЭ | |||
|
Действительное значения фазных напряжений Uh-n, Ul2-n, Ul3-n, Un-pe, В |
+ |
+ |
+ |
|
Действительные значения междуфазных напряжений Ul1-L2, Ul2-L3> Ul3-L1, В |
+ |
+ |
+ |
|
Действительные значения фазных токов lL-i, кг, кз, In, А |
+ |
+ |
+ |
|
Коэффициент мощности по фазам PFli , PFl2, PFL3 |
+ |
+ |
+ |
|
Полная мощность по фазам Sli , SL2, Sl3, B A |
+ |
+ |
+ |
|
Активная мощность по фазам Pli , Pl2, Рьз, Вт |
+ |
+ |
+ |
|
Реактивная мощность по фазам QLi , Ql2, Qls, вар |
+ |
+ | |
|
Частота f, Гц |
+ |
+ |
+ |
|
Регистрация переходных процессов (50/60), мкс |
78/65 |
39/32.5 |
19.5/16 |
|
Измерение дозы фликера (в соответствии с IEC 61000-4-15) |
+ |
+ |
+ |
|
Измерение интергармоник |
+ |
+ |
+ |
|
Осцилографирование и запись данных | |||
|
Спектр измеряемых гармоник |
128 |
256 |
512 |
|
Частота дискретизации, кГц |
12,8 |
25,6 |
51,2 |
|
Журнал событий |
+ |
+ |
+ |
|
Объем встроенной памяти (FIFO) |
64 МБ |
2 ГБ |
8 ГБ |
|
Глубина хранения измеренных данных и осциллограмм |
1 день |
1 месяц |
1 год |
|
Передача данных | |||
|
Ethernet порт (10/100 Мбит) |
1 |
2 |
2 |
|
Интерфейс RS485/422 |
+ |
+ |
+ |
|
USB-порт |
- |
+ |
+ |
|
Возможность подключения внешнего GSM модема |
+ |
+ |
+ |
|
Разъем Compact Flash для GPS |
+ |
+ |
+ |
|
Встроенный WEB-сервер, ОРС-сервер |
+ |
+ |
+ |
|
Синхронизация | |||
|
Синхронизация от внешнего эталона времени |
+ |
+ |
+ |
|
Синхронизация SNTP |
+ |
+ |
+ |
|
Синхронизация через GPS (с помощью дополнительного оборудования - GPS time server) |
+ |
+ |
+ |
|
Установки питания | |||
|
Время работы после исчезновения питания, с |
10 |
25 |
25 |
|
Электропитание РоЕ |
+ |
+ |
+ |
|
Установки, аварийная сигнализация и управление | |||
|
Одно- и многоусловные аварийные сигнализации |
+ |
+ |
+ |
|
Примечание - возможно расширение сервисных функций приборов серии G4400 в части увеличения объема архивируемой информации, регистрации параметров окружающей среды в соответствии с договором поставки. | |||
Приборы серии G4400 выпускают в трех основных исполнениях G4410, G4420, G4430, отличающихся глубиной регистрации измеряемых параметров электрической сети и основных ПКЭ, а также возможностями передачи измеряемых параметров во внешние устройства. Приборы серии G4400 допускают непосредственное подключение к сетям с номинальным напряжением до 1000 В.
Приборы серии G4400 выполняют аналого-цифровое преобразование мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой. Архивирование результатов измерений производится во внутренней энергонезависимой памяти приборов. Время хранения накопленной информации при выключении питания не ограничено. Приборы серии G4400 имеют в своем составе цифровые интерфейсы (RS485/RS422/RS232, USB 2.0, RJ-45) для передачи информации во внешние устройства. Поддерживаются протоколы связи ELCOM (Elspec proprietary protocol); MODBUS RTU RS485/RS422/RS232 serial protocol; FTP (file transfer protocol); HTTP WEB interface; OPC DA server; Telnet console protocol over TCP/IP and/or RS485/RS422/RS232; DNP 3 (over TCP/IP); MODBUS TCP/IP.
Приборы серии G4400 обеспечивают осцилографирование, регистрацию, хранение данных, поступающих непосредственно с АЦП с последующей передачей на ПЭВМ.
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик приборов серии G4400. Идентификационные данные ПО приведены в таблице 2.
______Таблица 2 - Идентификационные данные ПО________________________________
|
Наименование средства измерений |
Наименование ПО |
Идентификация ПО |
Номер версии ПО |
|
Приборы серии G4400 |
Внутреннее программное обеспечение приборов |
с134а4е9Ь5468 ccc55486b6d9d |
1.00.15 |
|
Внешнее программное обеспечение приборов |
«Investigator Software» |
4.1.0.25 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |||
Приборы серии G4400 обеспечивают защиту от несанкционированного доступа к информации и управлению. В приборах серии G4400 предусмотрена многоуровневая система паролей, определяющая доступ к соответствующим режимам работы.

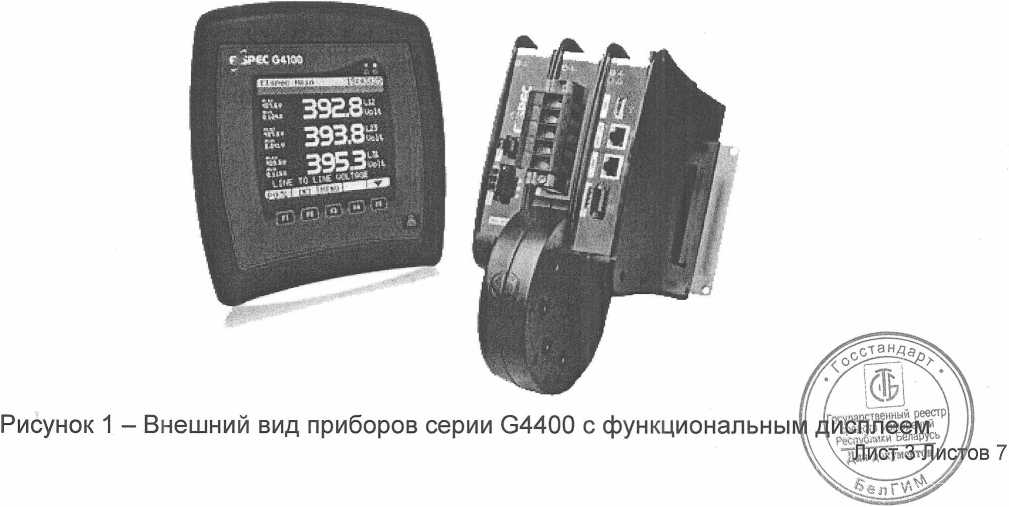

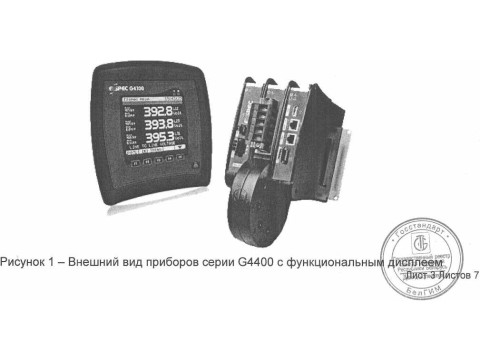

Внешний вид приборов серии G4400 представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов серии G4400
приведены в таблицах 2, 3.
Таблица 2 - Основные технические характеристики приборов серии G4400
|
Наименование характеристики |
Значение характеристики |
|
Диапазон номинальных значений измеряемых действующих значений переменного фазного (междуфазного) напряжения UH, В |
от 80 до 690 |
|
Диапазон номинальных значений измеряемых действующих значений переменного тока 1н, А |
от 0 до 5 |
|
Напряжение питания, В: - от сети переменного тока - от источника постоянного тока |
от 100 до 260 от 100 до 300 |
|
Диапазон частот напряжения питания, Гц |
от 50 до 60 |
|
Потребляемая мощность по цепи переменного тока, Вт, не более |
15 (без модулей аналого-цифровых интерфейсов) |
|
Потребляемая мощность по цепи постоянного тока, Вт, не более |
15 (без модулей аналого-цифровых интерфейсов) |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 20 до 70 |
|
Диапазон температур окружающего воздуха при хранении, °C |
от минус 30 до 70 |
|
Относительная влажность воздуха при эксплуатации и хранении, %, не более |
90 при 30 °C |
|
Диапазон атмосферного давления при эксплуатации и хранении, кПа |
от 70 до 106,7 |
|
Габаритные размеры, мм, не более |
232x137,5x175 |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
Масса, кг, не более |
1,7 |
|
Среднее врем наработки на отказ, ч, не менее |
22000 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 3 - Основные
G4400
п
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений прибора |
Примечание |
|
1 |
2 |
3 |
4 |
|
1 Действующее (среднеквадратичное) значение напряжения переменного тока U, В |
от 0 до 1000 |
±0,1 % ин | |
|
2 Действующее (среднеквадратичное) значение напряжения переменного тока (прерывания, провалы и перенапряжение) U, В |
от 0 до 1000 |
±0,2 %UH | |
|
3 Действующее (среднеквадратичное) значение силы переменного тока 1,А |
от 0 до 5,0 |
0,1 % 1н | |
|
4 Активная электрическая мощность Р (энергия), Вт (Вт ч) |
Зависит от используемого первичного преобразователя тока |
класс точности 0.2S, в соответствии с п.8.1 ГОСТ 31819.22-2012 | |
|
5 Полная электрическая мощность S (энергия), В А (В А ч) | |||
|
6 Реактивная электрическая мощность Q (энергия), вар (вар ч) |
класс точности 2, в соответствии с п.8.1 ГОСТ 31819.23-2012 | ||
|
7 Коэффициент мощности (при индуктивной или емкостной нагрузке) |
от 0 до 1 |
абсолютная ±0,02 |
Государстаенный реестр] I средств измерений I \ Республики Беларусь /
\Для документов/
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
8 Частота переменного тока f, Гц |
от 45 до 64 |
абсолютная ±0,01 | |
|
9 Коэффициент n-ой гармонической составляющей напряжения Ки(п), % (п=2..4О) |
от 0 до 30 |
абсолютная ±0,1 относительная ±5 |
Ки(п)<5 % Ки(1) Кшгп^б % Кит |
|
10 Коэффициент суммарных гармонических составляющих напряжения Ки, % |
от 0 до 30 |
абсолютная ±0,25 | |
|
11 Коэффициент п-ой гармонической составляющей тока К| (п), % (п=2..4О) |
от 0 до 30 |
абсолютная ±0,1 относительная ±5 |
К|(П)<5 % K|(-|) K|(n)-5% K|(1) |
|
12 Коэффициент несим-метрии напряжений по обратной последовательности, К2и, % |
от 0 до 100 |
абсолютная ±0,15 | |
|
13 Коэффициент несим-метрии токов по обратной последовательности, К2|,% |
от 0 до 100 |
абсолютная ±0,5 | |
|
14 Коэффициент несим-метрии напряжений по нулевой последовательности Кои, % |
от 0 до 100 |
абсолютная ±0,15 | |
|
15 Кратковременная доза фликера Pst |
от 0 до 20 |
относительная ±5% | |
|
16 Длительная доза фликера Ри |
от 0 до 20 |
относительная ±5% | |
|
17 Текущее время |
- |
абсолютная ±1,728 с (при 25 °C) | |
|
Примечания: UH, 1н - номинальное значение величины, равное конечному значению установленного диапазона. Ризм - измеренное значения активной мощности, Вт; Оизм - измеренное значение реактивной мощности, вар; Бизм - измеренное значение полной мощности, ВА. Погрешности измерений для напряжения, тока, мощности и энергии даны для температурного интервала от 20 °C до 26 °C. За пределами этого интервала дополнительная погрешность измерения тока и напряжения не превышает ±0,005 %/°С, мощности и энергии - ±0,01 %/°С | |||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки приборов серии G4400 определяется заказом в соответствии с технической документацией фирмы «ELSPEC Engineering Ltd.» (Израиль). Основной комплект поставки приведен в таблице 4.
Для документов
Государственный реестр средств измерений Республики Беларусь
Таблица 4 - Основной комплект поставки приборов серии G4400
|
Наименование |
Обозначение |
Кол-во |
|
Прибор серии G4400 |
- |
1 шт. |
|
Разъем для подключения цепей измерения напряжения |
BUZ 10.16-05180SF SW |
1 шт. |
|
Разъем для подключения питания постоянно-го/переменного тока |
BLT5.08/3F SN SW - Зр |
1 шт. |
|
Держатель для крепления на DIN-рейках 35 мм FM 4 |
FM4 |
1 шт. |
|
Программное обеспечение «Elspec.Investigator» |
- |
1диск |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство по установке и эксплуатации |
- |
1 экз. |
|
Упаковка |
- |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ELSPEC Engineering Ltd.» (Израиль).
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
МРБ МП. 1944-2009 "Приборы для измерения электрических величин и показателей качества электрической энергии серии G4400, G4500. Методика поверки" (извещение № 1).
Заключение
Приборы для измерения электрических величин и показателей качества электрической энергии серии G4400 соответствуют требованиям документации фирмы «ELSPEC Engineering Ltd.» (Израиль), ТР ТС 004/2011, ТР ТС 020/2011 (сертификат соответствия № ТС N RU fl-IL.AB24.B.O2284 до 21.08.2019).
Межповерочный интервал - не более 48 месяцев, для приборов серии G4400, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112.02.1.0.0025
